Радиолокационная станция МИРАН МФД-12-09
РЛС МФД-12-09, произведённая группой компаний «Маринэк» является навигационным оборудованием. Станция предназначена для установки на суда внутреннего плавания и суда прибрежного морского плавания. Устройство способно обнаруживать и сопровождать наземные и надводные объекты.
Радиолокационная станция МФД-12-09 обеспечивает безопасность судовождения, предотвращает возможные столкновения судов. РЛС устанавливается на судах внутреннего (вместимостью до 1600 регистровых тонн), смешанного (до 500 регистровых тонн) плавания. Устройство одобрено Российским классификационным обществом, Российским морским регистром судоходства, Росморречфлотом.

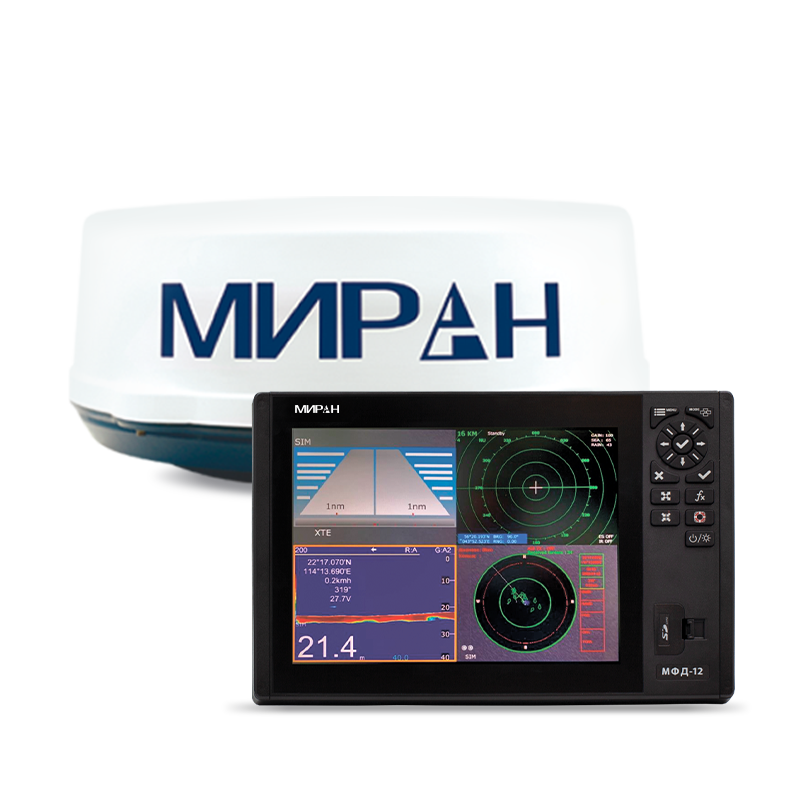

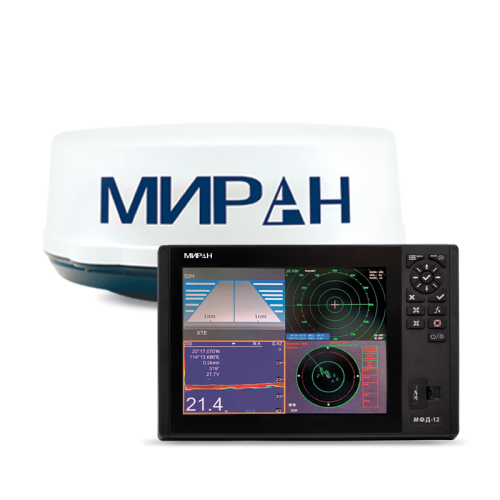

В базовую комплектацию РЛС МФД-12-09 входят:
- Многофункциональный дисплей МФД-12;
- Радарная антенна РА-09;
- Плата АИС 20 целей;
- Плата АТА 40 целей;
- Монтажный комплект;
- Комплект ЗИП;
- Инструкция;
- Сертификат РКО/РМРС/Росморречфлот.

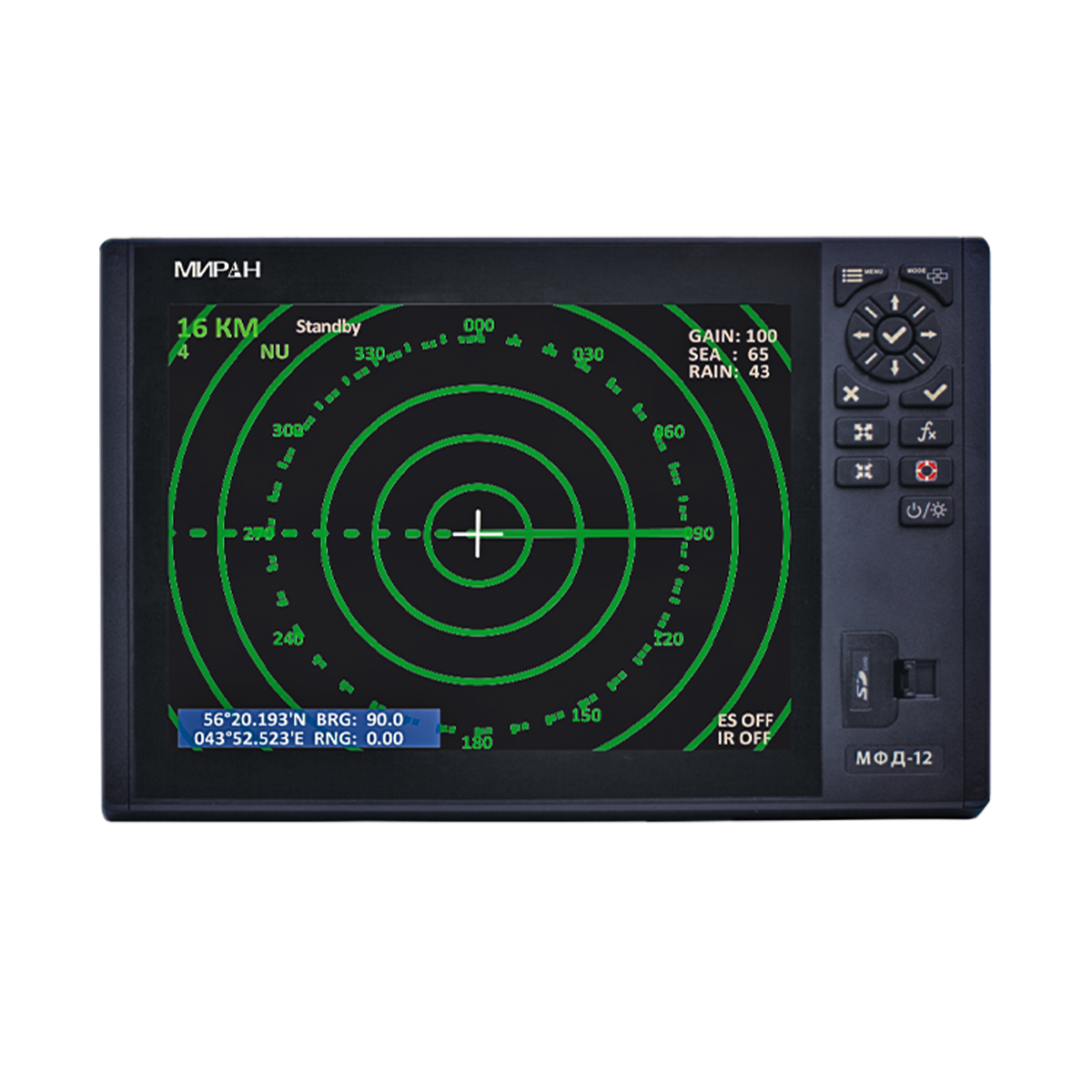

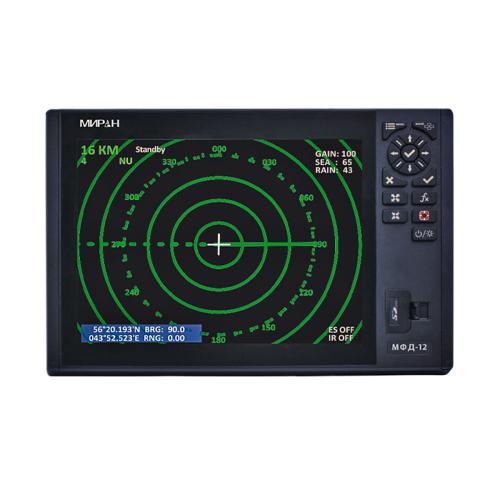

Основной блок РЛС – многофункциональный дисплей МФД-12 с дополнительными функциями картплоттера, эхолота, ГНСС приемника, АИС В. Картплоттер поддерживает карты C-MAP Max, K-Chart Mapping System, Navionics+, воспроизводит положение судна на карте. Встроенный эхолот с поддержкой широкого ассортимента трансдьюссеров выводит на дисплей необходимую информацию о рельефе и плотности дна. При помощи него также можно отмечать скопления рыбы. Все полученные данные отображаются на цветном ЖК-дисплее с разрешением 1024 на 768.
Модуль РЛС РА-09 представляет собой радарную антенну закрытого типа с диаметром 50 см. Выходная мощность антенны РА-09: 4 кВт, частота вращения: 24/36/48 об/мин, диапазон частот: 9410 МГц ± 30 МГц. Скорость вращения антенны составляет:
- Большой диапазон: 24 (±2) об/мин;
- Средний диапазон: 36 (±2) об/мин;
- Короткий диапазон: 48 (±2) об/мин.
Радарная антенна «РА-09» имеет степень защиты IP56 и диапазон рабочих температур от -25°С до +55°С. Основной блок МИРАН МФД-12-09 работает при температурах от -10°С до +55°С.
Сферы применения РЛС МФД-12-09
– Навигация. РЛС МИРАН определяет позицию, маршрут судна, препятствия, а также другие данные по пути следования.
– Безопасность судоходства. Радиолокационная станция позволяет обнаруживать, идентифицировать другие суда, избегать столкновений, потенциально опасных ситуаций, контролировать движение судна.
– Измерение расстояния. Рассчитает параметры, в том числе в сложных погодных условиях.
Причины купить радиолокационную станцию
– Сертификаты РКО, РМРС и Росморречфлот
– Цветной жидкокристаллический цифровой дисплей
– Большой ассортимент дополнительной аппаратуры
– Широкий диапазон рабочих температур
– Подходит для судов ВВП вместимостью до 1600 регистровых тонн
|
Технические характеристики МИРАН МФД-12-09
|
|
|
Габариты
|
255х365х86 мм |
|
Вес
|
Не более 4 кг |
|
Диагональ
|
12’’ (4:3) |
|
Система индикации
|
ЖК-цифровой дисплей |
|
Разрешение
|
1024*768 |
|
Напряжение питания, постоянный ток
|
10,5 – 30 В |
|
Потребляемая мощность
|
12 Вт |
|
Диапазон, интервал диапазона и количество колец
|
0,125 (0.0625,2); 0,25 (0.125,2); 0,5 (0.125,4), 0,75 (0.25,3), 1 (0.25,4); 1,5 (0.25,6); 2 (0.5,4); 3 (0.5,6); 4 (1,4); 6 (1,6); 8 (2,4); 12 (2,6); 16 (4,4); 24(4,6); 36 (6,6); 48 (8,6); 64 (16,4); 72 (12,6) мили/км |
|
Разрешение по направлению
|
В пределах 1° |
|
Разрешение по дальности
|
Не хуже 30 м |
|
Точность кольца дальности
|
0,9% либо используемая дальность либо 8 м |
|
Минимальная дальность
|
25 м |
|
Метки
|
Линия курса, Шкала направлений, Кольцо дальности, VRM, Индикатор настройки EBL, Курсор, Защитная зона, Метка севера (требуется ввод данных курса) |
|
Буквенно-цифровая индикация
|
Дальность, Интервал колец дальности, Длительность импульса, Подавление помех (IR), VRM, EBL, Режим ожидания (ST-BY), Сигнализация радара, Растяжение эхосигнала (ES), Дальность до курсора, Пеленг на курсор, Эхо-след (TRAIL), Время следования, Прошедшее время следования, Навигационные данные (требуется ввод данных), курс (HDG, требуется ввод данных курса) |
|
Вибрация: Общая амплитуда вибрации
|
1-12,5 Гц±1,6 мм 12.5-25 Гц ±0,38 мм; 25-30 Гц ±0,10 мм |
|
Средство Автоматической Радиолокационной Прокладки (САРП)
|
40 ручных целей либо 20 автоматических + 20 ручных |
|
Режимы отображения
|
По северу (NU), По путевой точке (WP), По курсу (CU) и По стабилизированному курсу (HU) |
|
Рабочие температуры:
|
от -10°С до +55°С |
|
Степень защиты
|
IP44 |
|
Радарная антенна «РА-09»
|
|
|
Диаметр
|
507 мм |
|
Высота
|
256,9 мм |
|
Вес
|
Не более 15 кг |
|
Напряжение питания
|
10,5 - 40 В постоянного тока. Встроенный источник питания |
|
Скорость вращения
|
Большой диапазон (3-36 м. мили): 24 об/мин (±2); Средний диапазон (1,5-3 м. мили): 36 об/мин (±2); Короткий диапазон (0,125-1,5 м. мили): 48 об/мин (±2) |
|
Ветровая нагрузка
|
Относительная скорость ветра 100 узлов (51, 5 м/с) |
|
Ширина луча
|
Горизонтальная: 4°, Вертикальная: 25° |
|
Поляризация
|
Горизонтальная |
|
Рабочая температура
|
от -25°С до +55 °С |
|
Степень защиты
|
IP56 |
|
Безопасное расстояние до компаса
|
Стандартный: 130 см, Путевой: 95 см |
|
Модуль Приемопередатчика
|
|
|
Частота
|
9410 МГц+30 МГц |
|
Диапазон
|
Х |
|
Пиковая выходная мощность
|
Номинальная 4 кВт |
|
Частота и длина импульса
|
0,08 мс, 2100 Гц (0.125, 0.25, 0.5, 0.75, 1.5 морских миль) 0,3 мс, 1200 Гц (1,5, 2, 3 морских миль) |
|
Время готовности
|
0,8 мс, 600 Гц (3, 4, 6, 8, 12, 24, 36 морских миль) |
|
Модулятор
|
Метод коммутации полевых транзисторов |
|
Настройка
|
Автоматическая / ручная |
|
Выходной каскад приемника
|
MIC (микроволновая ИС) |
|
Дуплексер
|
Циркулятор с диодным ограничителем |
|
Ширина полосы
|
Длина импульса Тх0,3 мс и 0,08 мс: 25 МГц Длина импульса Тх 0,8 мс: 3 МГц |
|
Промежуточная частота
|
60 МГц / Полоса пропускания:25 МГц (0,08/0,3 мс), 3 МГц (0,8 мс) |
|
Дополнительный функционал
|
|
|
Датчик эхолота «ТП-50/200»
|
|
|
Габариты (диаметр, высота)
|
68х31 мм |
|
Измерения глубины
|
От 0,4 до 300 м / от 0,4 до 900 м |
|
Мощность излучения
|
Номинальная – 300 Вт, Максимальная - 600 Вт |
|
Частота излучения
|
50/200 кГц |
|
Степень защиты
|
IP68 |
|
Материал
|
Пластик/бронза |
|
Датчик эхолота «ТБ-1-50/200»
|
|
|
Измерения глубины
|
От 0,4 до 500 м/ от 0,4 до 1200 м |
|
Мощность излучения
|
1000 Вт |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
- Многофункциональный дисплей МФД-12 – 1 шт.
- Радарная антенна РА-09 – 1 шт.;
- Плата АИС 20 целей – 1 шт.;
- Плата АТА 40 целей – 1 шт.;
- Монтажный комплект – 1 шт.;
- Комплект ЗИП – 1шт.;
- Инструкция – 1 шт.
Дополнительные опции:
- Датчик эхолота, «ТБ/ТП-50/200» - 1 шт.;
- Датчик эхолота «ТБ-1-50/200» - 1 шт.;
- Датчик температуры «ДТ-1» - 1 шт.;
- Антенна ГНСС «ГНСС-10» с кабелем 10 метров - 1 шт.;
- Роутер «МИРАН МФДР» - 1 шт.
