Твердотельный радар Raymarine Quantum Q24 в реальной работе
Экспертное мнение о радаре импульсного сжатия от Raymarine Quantum
Тестирование радара Raymarine Quantum Q24
Эксперты, принимавшие участие в тестировании, сходятся во мнении, что это очень хороший радар, обеспечивающий полную автоматизацию, а также при относительно небольших размерах обтекателя простоту монтажа. Обращает на себя внимание, насколько хорошо разделяются такие сложные цели как, например, пришвартованные катера в порту Кадмен (на рисунке), открывая беспрепятственный путь в гавань и днем, и ночью (что для многих судов сложно сделать даже в ясный день). Радар дал представление о том, насколько хорошо сетевая навигация справляется с двойным сканированием и как просто работает Wi-Fi прибора. В заключении, хотелось бы отметить раздражающую сигнализацию Raymarine MARPA, хоть эта ситуация и может быть легко исправлена в программном обеспечении.

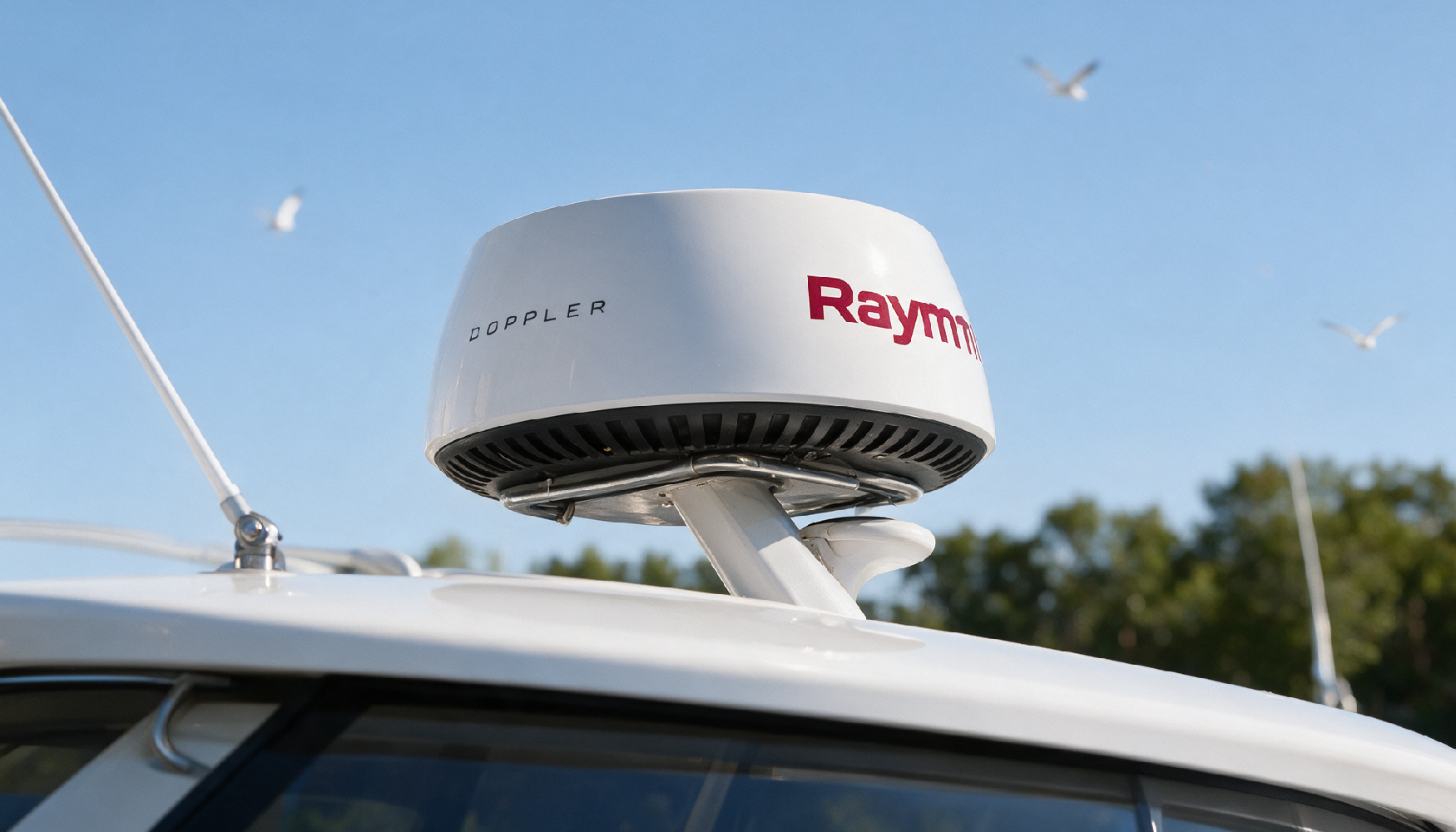

Для начала рассмотрим оборудование Raymarine Quantum Q24. Обтекатель имеет 21.3 дюйма в диаметре и высоту 8.25 дюйма, что шире, но ниже радара Simrad 4G, на котором он временно установлен (см фото), а это порядка 12.3 кг. Все это важно, чтобы справедливо оценить способность радара соединяться по Wi-Fi с ходовым мостиком (флайбриджем) Raymarine eS128, для чего радар помещался в более сложных местах. Можно считать случайностью возникшую на пути сигнала микроволновую печку мощностью 1200 Вт, но даже с ее возможными помехами Quantum смог достичь максимальной дальности в 24 мили пиковой мощностью сжатого импульса в 20 Вт при 12 (или 24) вольтах постоянного тока от судового источника питания.
Когда Raymarine Quantum только впервые обсуждался в январе или затем демонстрировался в Майами, там упоминались две модели Q24. В результате для тестов была получена модель Q24C, которая может осуществлять передачу данных по Wi-Fi или Ethernet (артикул E70210), но поставляется без соответствующего кабеля (хотя картплоттер Raymarine имеет в комплекте 10-метровый кабель). Также существует модель Q24W (артикул E70344) только лишь с Wi-Fi, стоящая на 200 долларов дешевле. Не все продавцы имеют представления об этих различиях, поэтому та модель, которая располагает возможностями исключительно Wi-Fi соединения может оказаться сюрпризом для тех, кому использование одного лишь Wi-FI может показаться рискованным.
На нижнем фото показана ситуация, когда для соединения с радаром необходимо ввести его ID и пароль, после чего любое Wi-Fi соединение будет прервано. Также стоит обратить внимание на наличие болтовых креплений на корпусе снизу. Quantum сконструирован под простую замену старого обтекателя, поскольку никому не интересно возиться с уже проложенными кабелями питания (даже если ваш старый купол использует общий цифровой кабель Raymarine под питание и Ethernet-адаптер).
Raymarine Quantum Q24 сделан так, чтобы первый опыт монтажа морской электроники имел право на ошибку и новые шансы сделать все правильно. К сожалению, Raymarine не предлагает сделать поле пароля видимым и проверить корректность ввода, но главная новость заключается в том, что как только Quantum соединился с дисплеем eS128, он работал свыше двух месяцев в режиме «скалы». При включении питания радара Wi-Fi соединение занимало больше времени при нахождении в загроможденной кабине, и еще дольше, если спрятаться поглубже, но практически мгновенно, если находиться на палубе яхты (в данном случае Gizmo).
Но что если между обтекателем Quantum и МФД Raymarine в кабине будет 50 футов воздуха и стеклоткани? Инструкция радара на эту тему весьма подробна, и можно предположить, что такой сценарий будет работать, требуя морских испытаний на случай если структура лодки вдруг окажется для Wi-Fi непрозрачной. Если насчет Wi-Fi сохраняются сомнения, разумно покупать такую модель только с правом вернуть ее обратно или обменять на более функциональную.
Но если соединение Quantum посредством Wi-Fi стабильно как на Gizmo – в оптимальных условиях диапазон может достигать 300 м – можно только восхищаться тем, как он хорошо вписывается в проводную или беспроводную сеть Raymarine. Не сюрприз, что МФД старше Raymarine a78 могут получать данные Quantum через Ethernet посредством Raymarine eS128 – МФД Raymarine имеют высокую степень совместимости – что поражает, так это возможность связи с Quantum даже при выключенном eS128 и каких-либо усилий пользователя. Однажды научив сеть соединяться с Quantum, она "научит" другие устройства.
Более того, Quantum Wi-Fi соединение, как кажется, не влияет на другие функции Raymarine. Например, можно зайти на eS128 через iPad или Android и запустить его для просмотра, управления или использования удаленных приложений. Raymarine eS128 можно подсоединять к Wi-Fi роутеру Gizmo и если он окажется в онлайне – мобильные устройства тоже будут онлайн. В сети Интернет можно убедиться, что приложения для МФД и Quantum используют при работе только одно Wi-Fi подключение, при этом – всем хватает. Может ли какой-либо другой МФД повторить это?

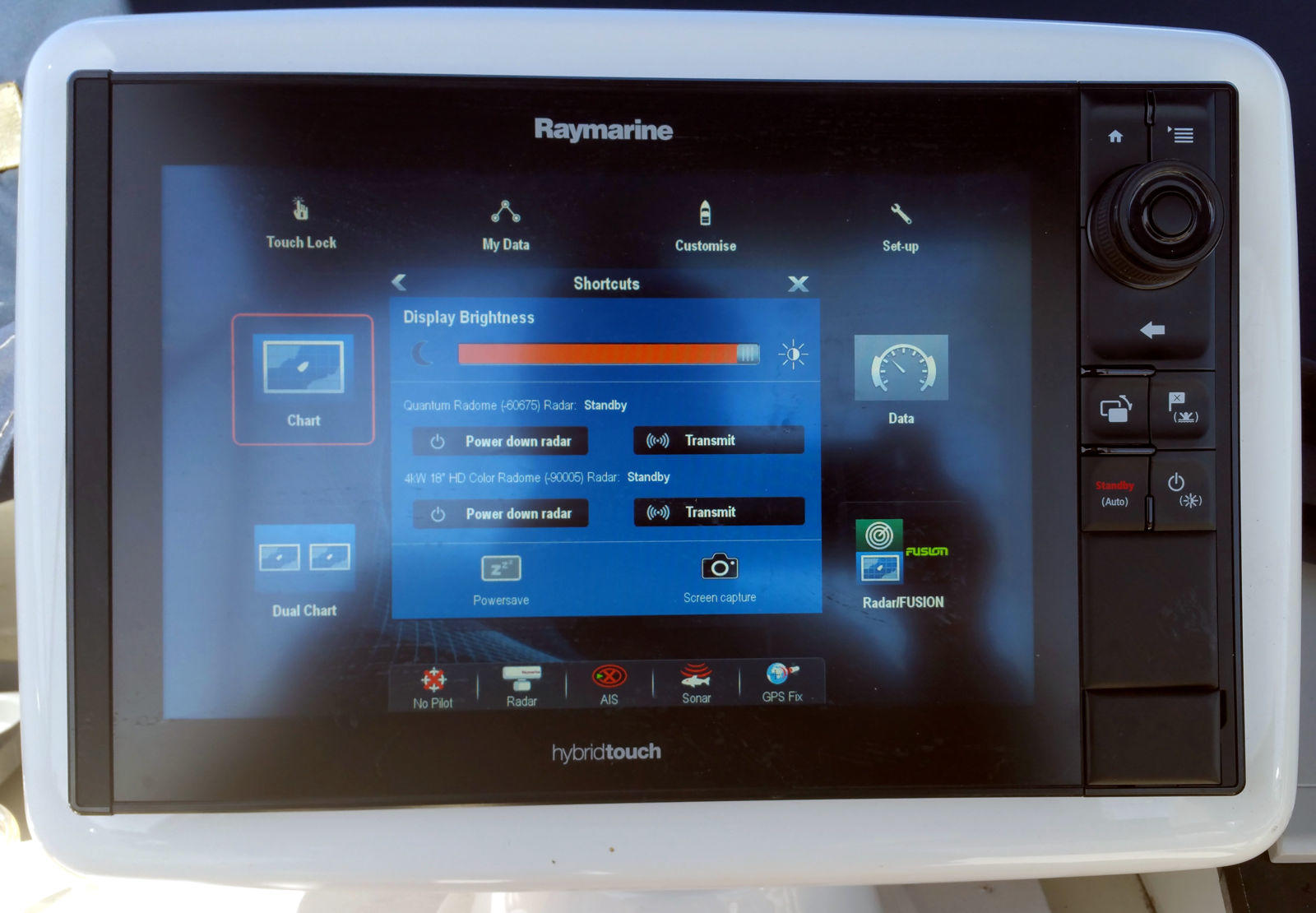

Инсталляция Quantum осложнена сетью Raymarine, потому что туда уже включена установка Raymarine RD418HD. Нет проблем! Оба радара доступны на обоих МФД даже для одновременного использования. Обратите внимание, как можно выключить один прибор или переключаться между режимами ожидания или передачи при помощи диалогового окна. Уменьшение мощности радара – ценное свойство, впервые замеченное у Raymarine. Оно особенно ценно для магнетронных локаторов с высокой мощностью режима ожидания. Единственный путь запустить в таких условиях МФД Furuno или Garmin с их радарами – поместить их на отдельные переключатели питания, что однако кажется сырым решением.

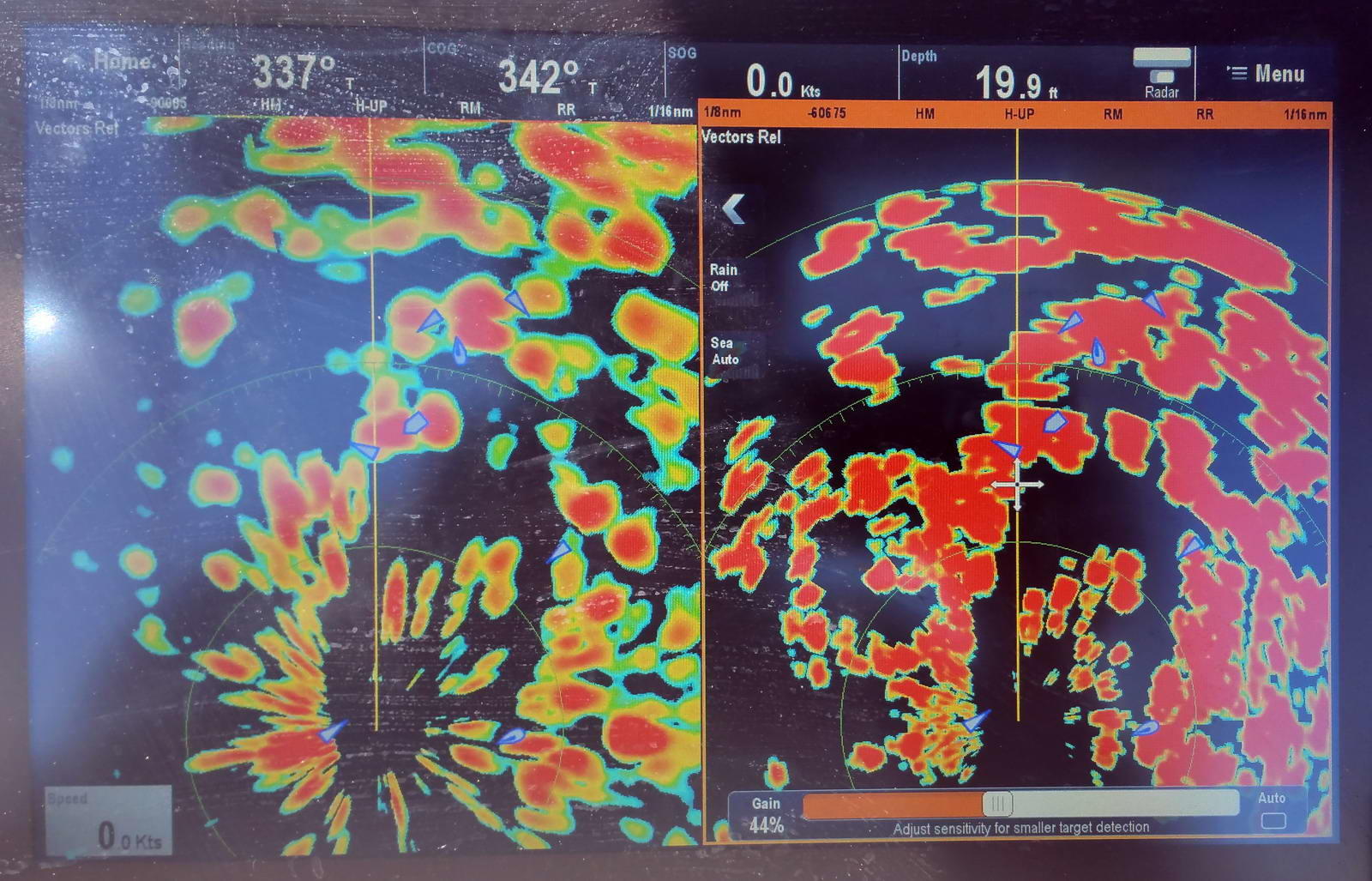

Перед нами магнетронный радар RD418HD и твердотельный Quantum Q24 на длине волны 1/8 нанометра внутренней гавани порта Камден. В этом случае хорошо выглядел автоматический режим, хотя было замечено, что картинка выглядит лучше, если на Quantum Q24 вручную уменьшать коэффициент усиления. Подлинный смысл фото – показать, как может выглядеть изображение в режиме моря и дождевого фильтра, отрегулированное на сенсорном экране. RD418HD и другие радары Raymarine предлагают те же элементы управления и работают очень хорошо.

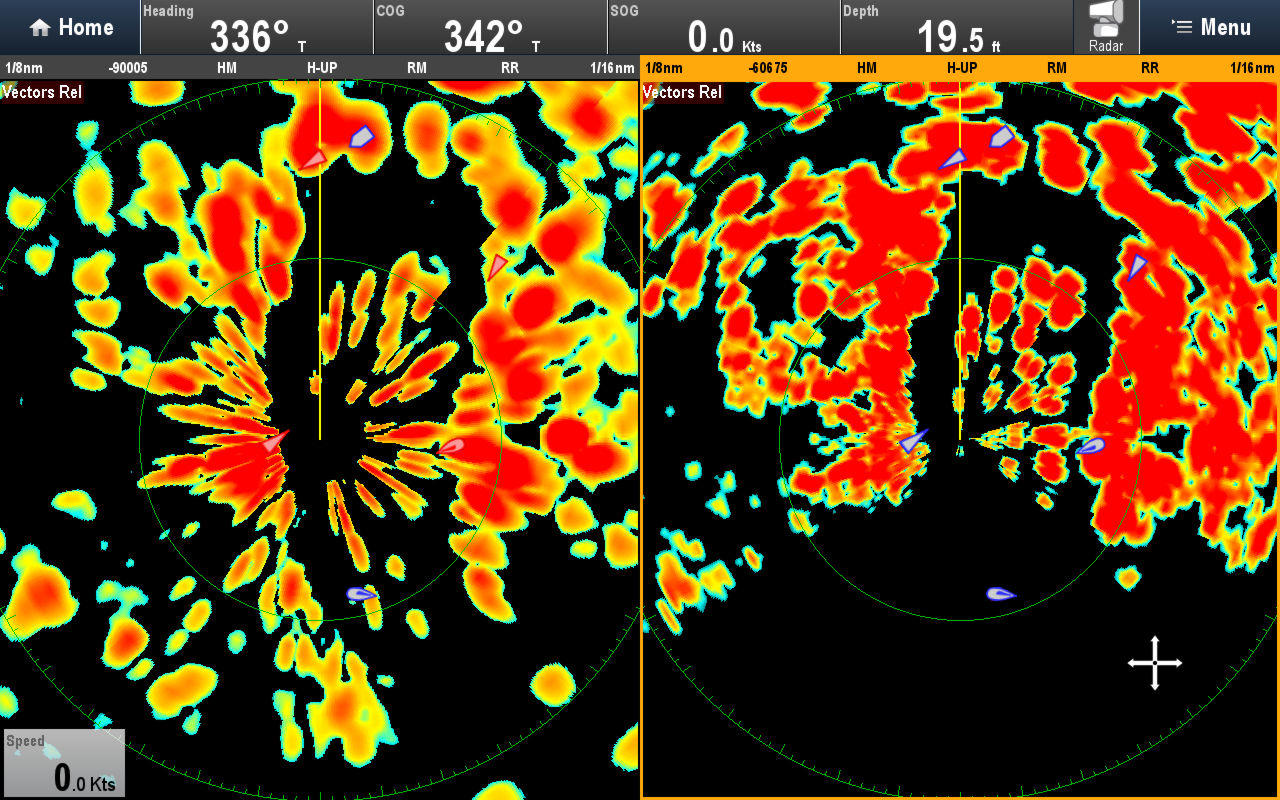

Quantum также предлагает 1/16 нанометра, чего не может RD418HD. Неудивительно, поскольку Navico сосредоточена на 3G и 4G твердотельных морских радарах, использующих технологию частотной модуляции непрерывной волны (FMCW).

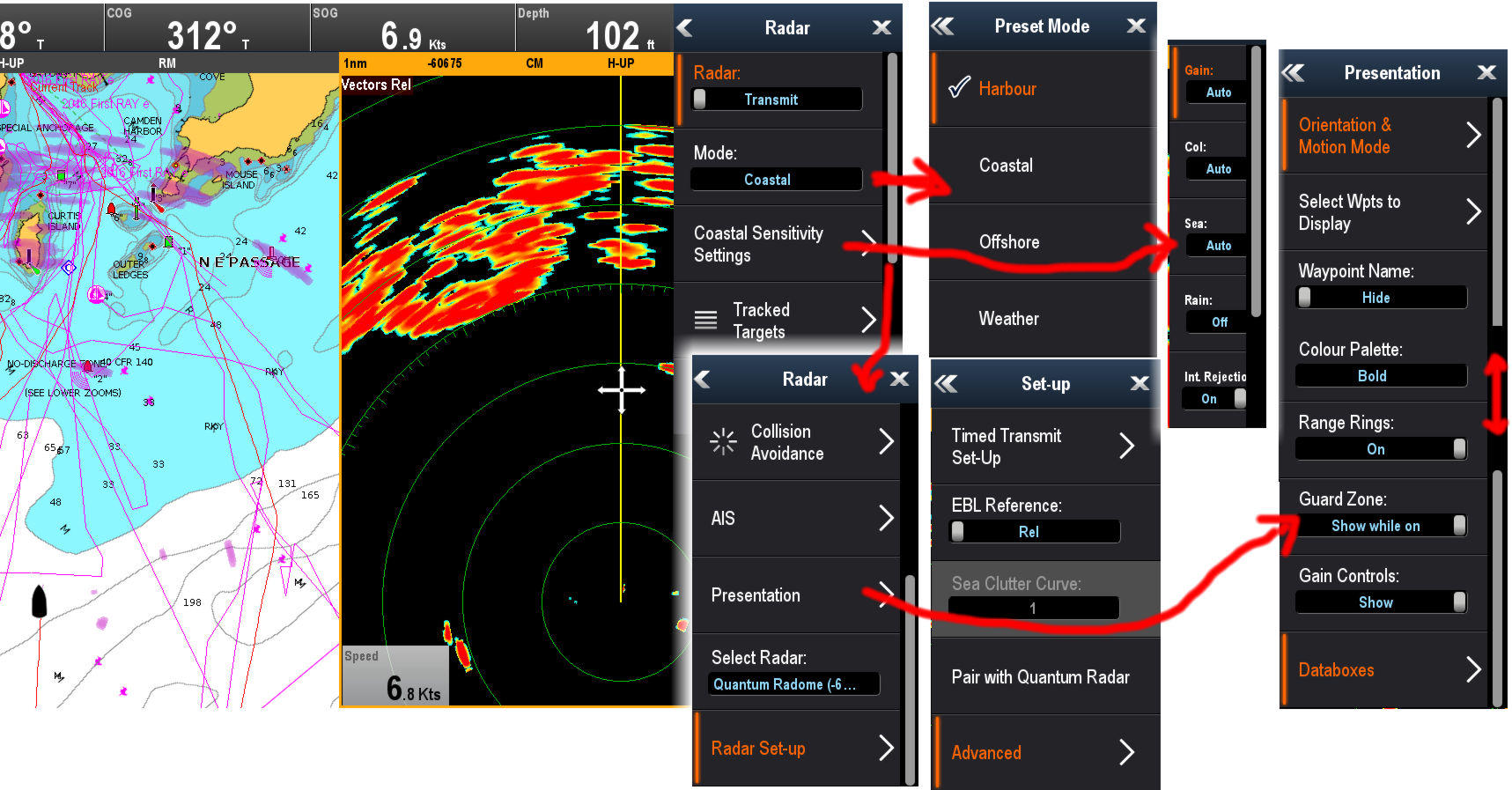

На фото показаны различные пункты меню, относящиеся к установкам Quantum. Он предлагает четыре предустановленных режима и возможность изменения активного режима на долгосрочную перспективу (это отличается от простой ручной регулировки усиления и других настроек в краткосрочной ситуации). Впрочем, частая необходимость этих пресетов неочевидна.

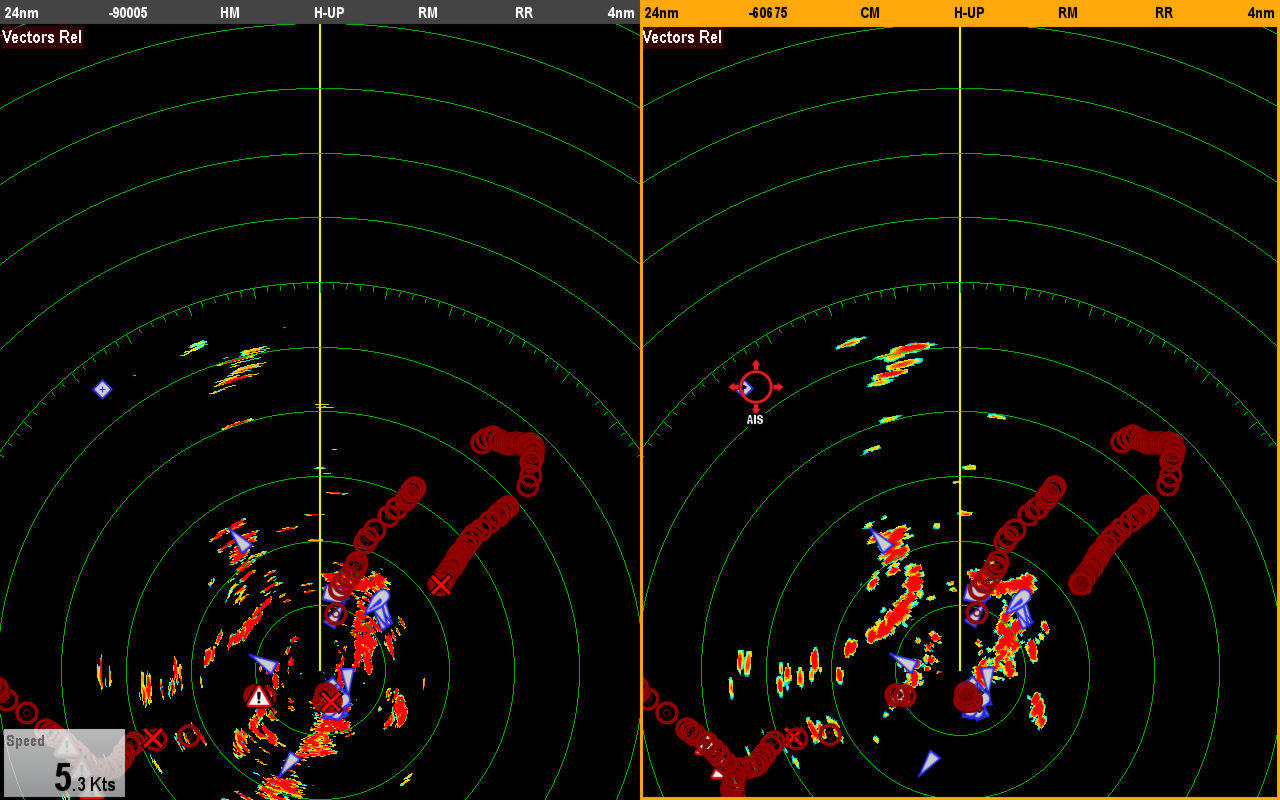

На фото два радара рядом в 24-нанометровом диапазоне. 20-ваттный Quantum ничуть не лучше, чем 4-киловаттный на больших расстояниях, но лучше по мере приближения, при том что Quantum смонтирован ниже. Этот экран также показывает, как накладывается на изображение радара АИС и что Raymarine правильно показывает синтетический АИС.

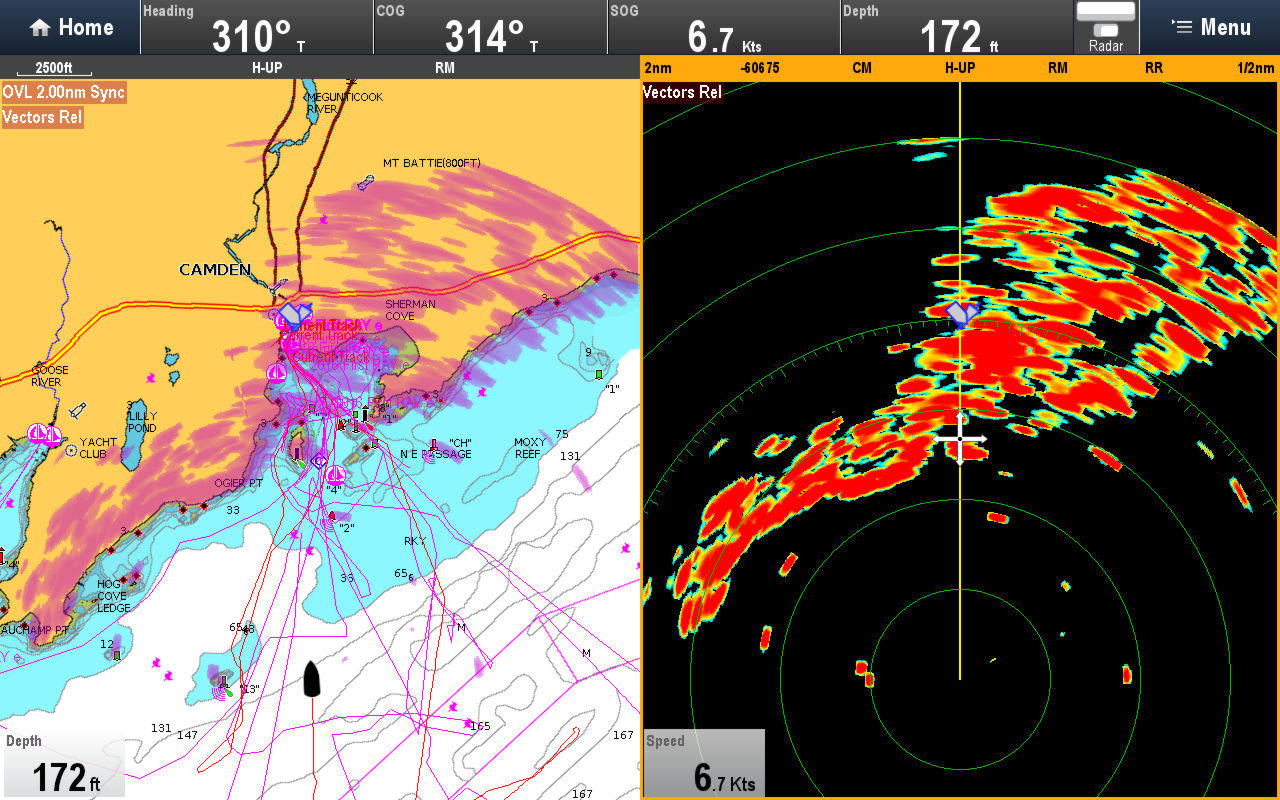

К сожалению, большинство сравнений скриншотов HD и Quantum не позволяют захватить весь экран. Картинки демонстрируют, как импульсы Quantum блокируются оборудованием, установленным за ним на ходовом мостике. В такой ситуации антенна любой радиолокационной станции окажется заблокированной, ее приходится переставлять с места на место, и твердотельный радар в этом смысле наиболее уязвим.

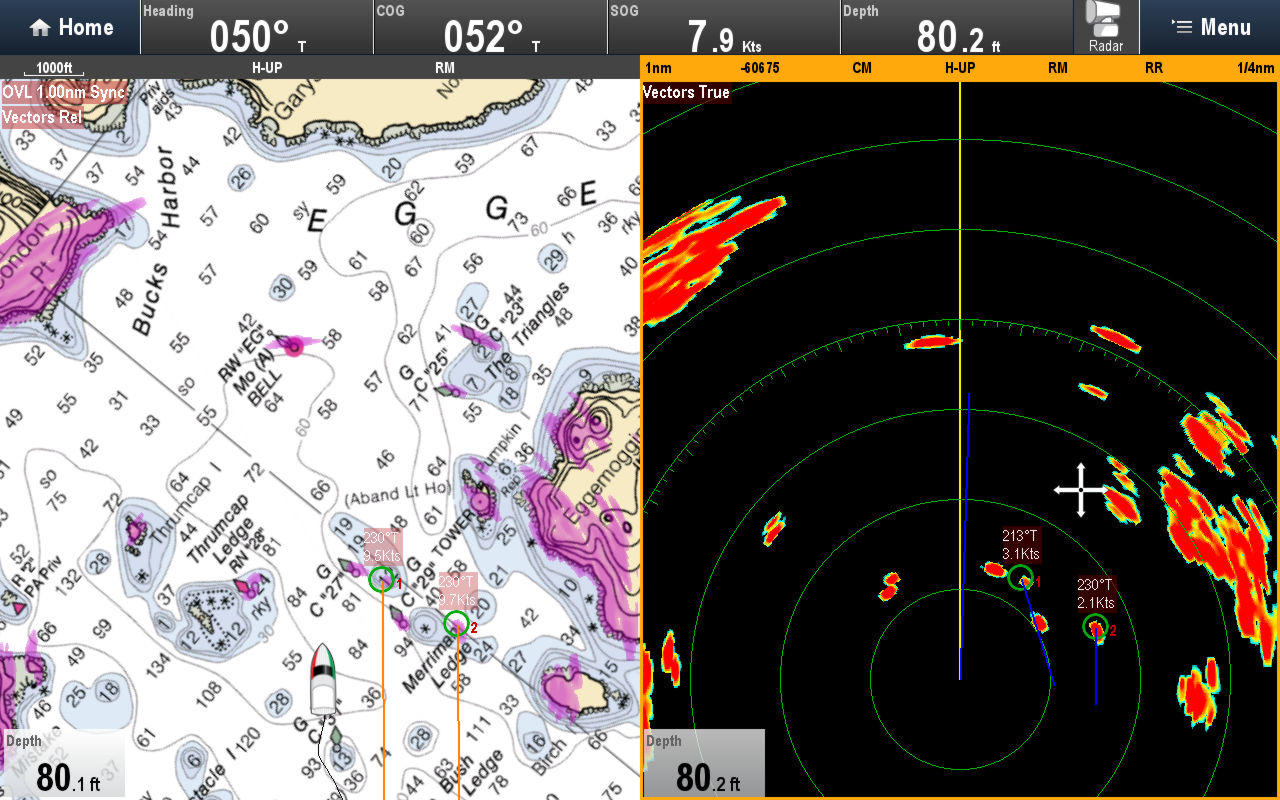

Это фото демонстрирует, что Quantum хорошо работает в 1-нанометровом диапазоне длин волн, показывая относительный и истинный вектор MARPA. Выбранными на сенсорном экране двумя целями были небольшие парусники, медленно приближающиеся с наветренной стороны. Их параметры, включая истинную скорость, можно было наблюдать визуально и в окне радара.

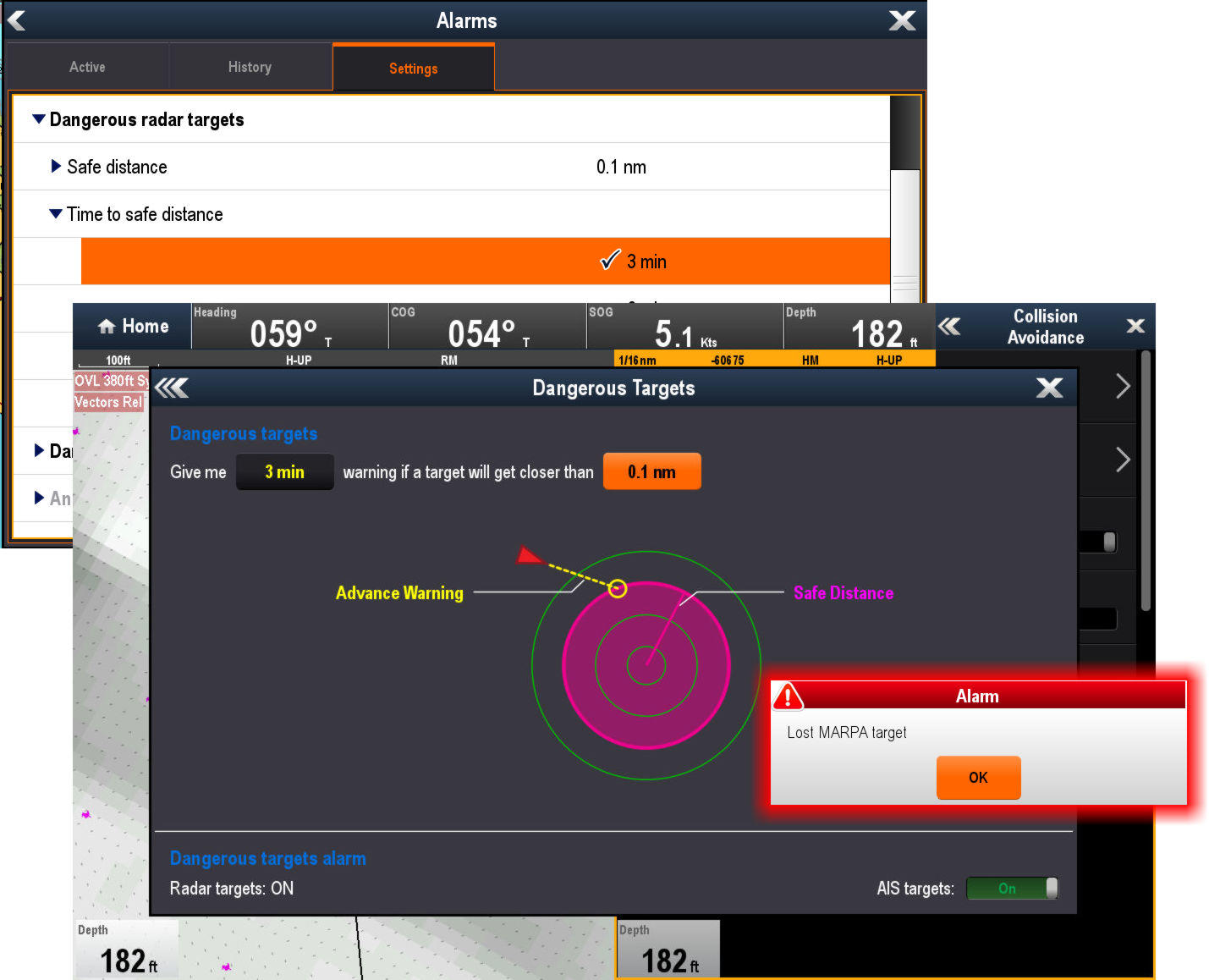

Приходится отмечать, что Raymarine MARPA испорчен двумя неизменными вещами. В то время как графический дисплей и сигнализация MARPA отлично работают, ее невозможно выключить по аналогии с сигнализацией АИС. Поэтому, если в качестве цели выбрано приближающееся в нескольких милях судно, и информация помогает определить, что близкий проход безопасен – это все равно настораживает. Также остается тревога, что MARPA теряет след, и в конце концов приходится копаться в меню и отменять все цели.
Без сомнения, используя столько средств индикации одновременно, можно стать чрезмерно чувствительным, и есть надежда, что проблема тревог MARPA будет легко устранена Raymarine в ближайшее время. Необходимо помнить, что радары по сути – комплектующие намного более сложных систем, и главный вопрос состоит в их совместимости. Хорошая новость – бренды работают неистово, чтобы приблизиться, например, к характеристикам Furuno NXT, и не исключено, что совместимость Quantum не за горами.
В целом, очевидно, что даже если Quantum вообще не получит никаких обновлений – это очень прочный радар с впечатляющем уровнем гибкости и по разумной цене.
