Обзор радаров Raymarine Magnum в ожидании их появления на рынке
Новая серия радаров открытого типа Raymarine Magnum
Особенности и характеристики Raymarine Magnum от FLIR
Высокопроизводительные радары Magnum от компании Raymarine предназначены для длительной работы, обеспечивающей непревзойденное качество распознавания мелких целей и их отображения на МФД Raymarine. Используя радарные технологии, заслужившие доверие береговой охраны США, Magnum предлагает передовое отслеживание целей и высокую надежность, обтекаемый антенный блок с повышенной прочностью элементов конструкции.
Ключевые особенности Raymarine Magnum
Raymarine Magnum доступен в версиях с выходной мощностью 4 или 12 кВт и с размерами полотна 4 или 6 футов. Для 12-киловаттных моделей максимальная дальность составляет 96 морских миль, для 4-киловаттных - 72 м.м. Идеальным дисплеем для отображения полученной с помощью Magnum информации можно считать дисплеи серии Axiom и Axiom Pro, использующие софт LightHouse 3. Также Magnum совместим со следующими моделями:
- МФД на ПО LightHouse 2 серий a, c, e, eS, gS
- МФД WideScreen C-серии и E-серии
- МФД E-серии Classic и G-серии
-

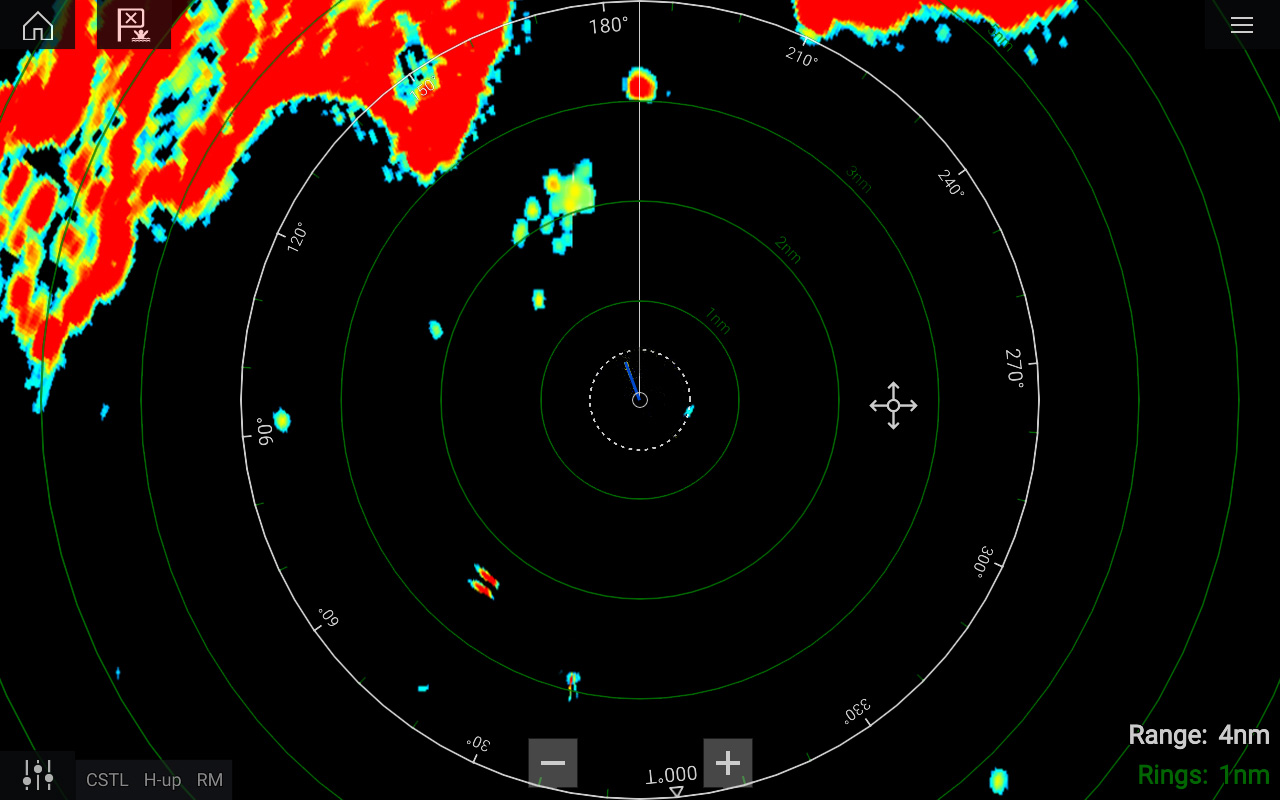

Усовершенствованный режим обнаружения птиц
Построенный на уже известной технологии обнаружения птиц Raymarine режим Magnum Bird Mode с высоким разрешением распознает птиц на расстояниях до десяти морских миль. Нахождение птичьих стай помогает рыболовам проще обнаруживать рыбные косяки, благодаря чему решение задачи рыбопоиска сопровождается меньшими затратами времени и топлива.
-

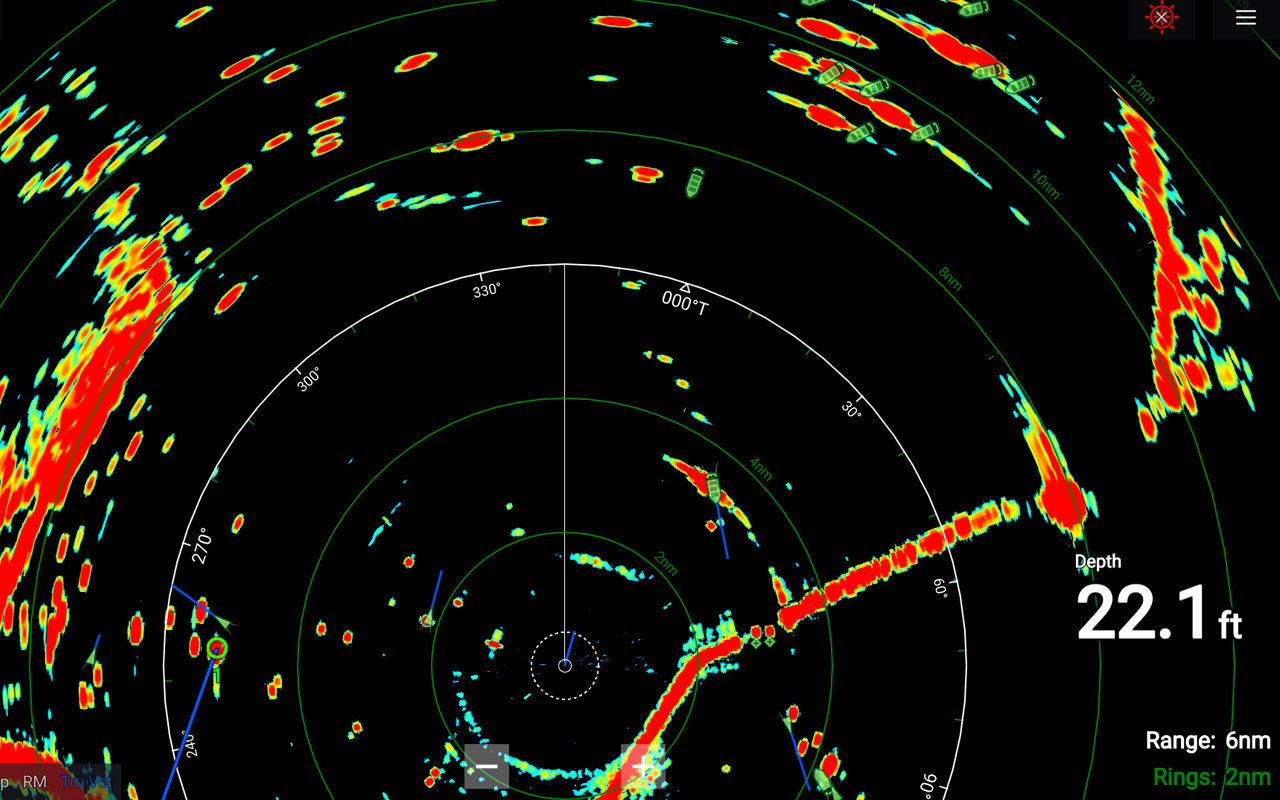

Улучшенное радарное отображение
Радар Magnum использует передовую технологию «острого луча», которая обеспечивает разрешающую способность по пеленгу порядка 1 градуса. Это позволяет получить более детальное отображение целей, важные детали берега и превосходную дальность.
-

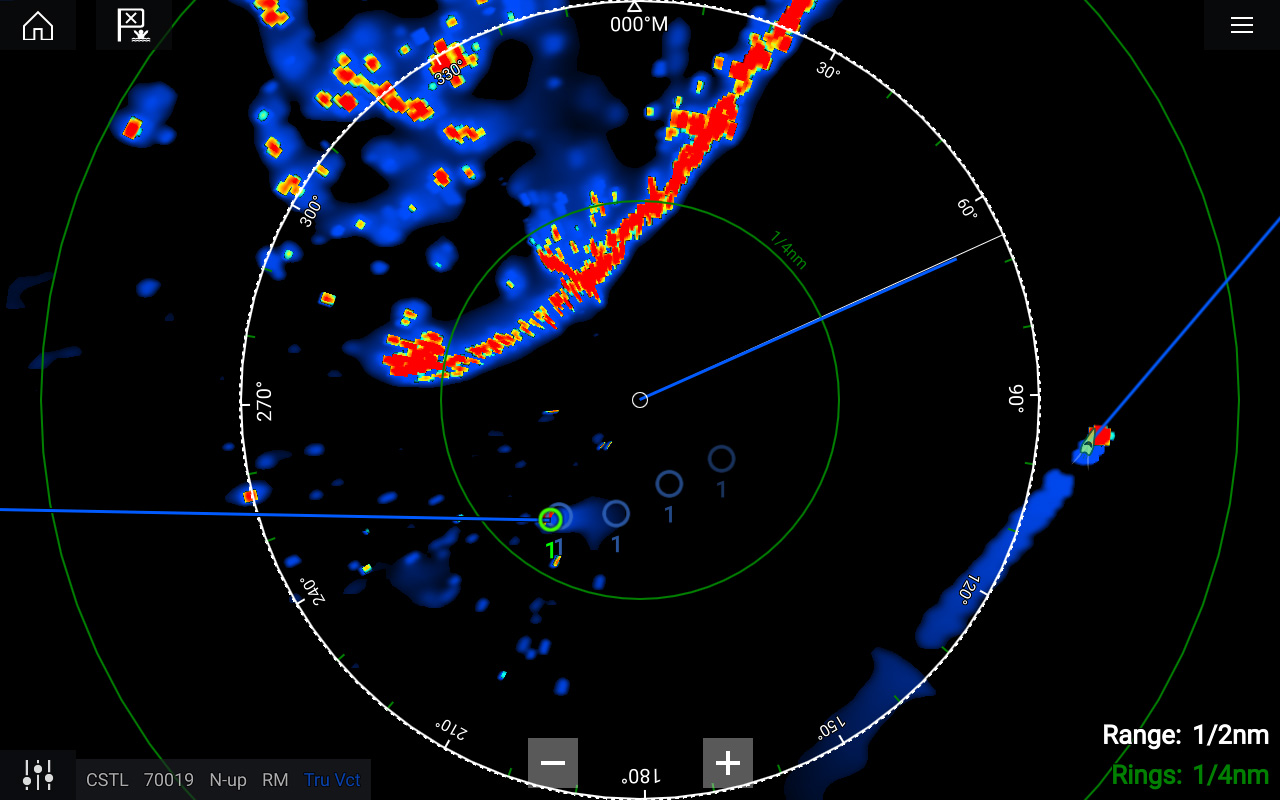

Превосходное отслеживание целей
Raymarine Magnum предлагает более лучшую информационную осведомленность благодаря функционалу полностью автоматического приема и отслеживания цели MARPA. Magnum использует знакомую по серии Evolution 9-осевую технологию сенсорного управления для построения быстрых графиков цели в реальном времени.
-

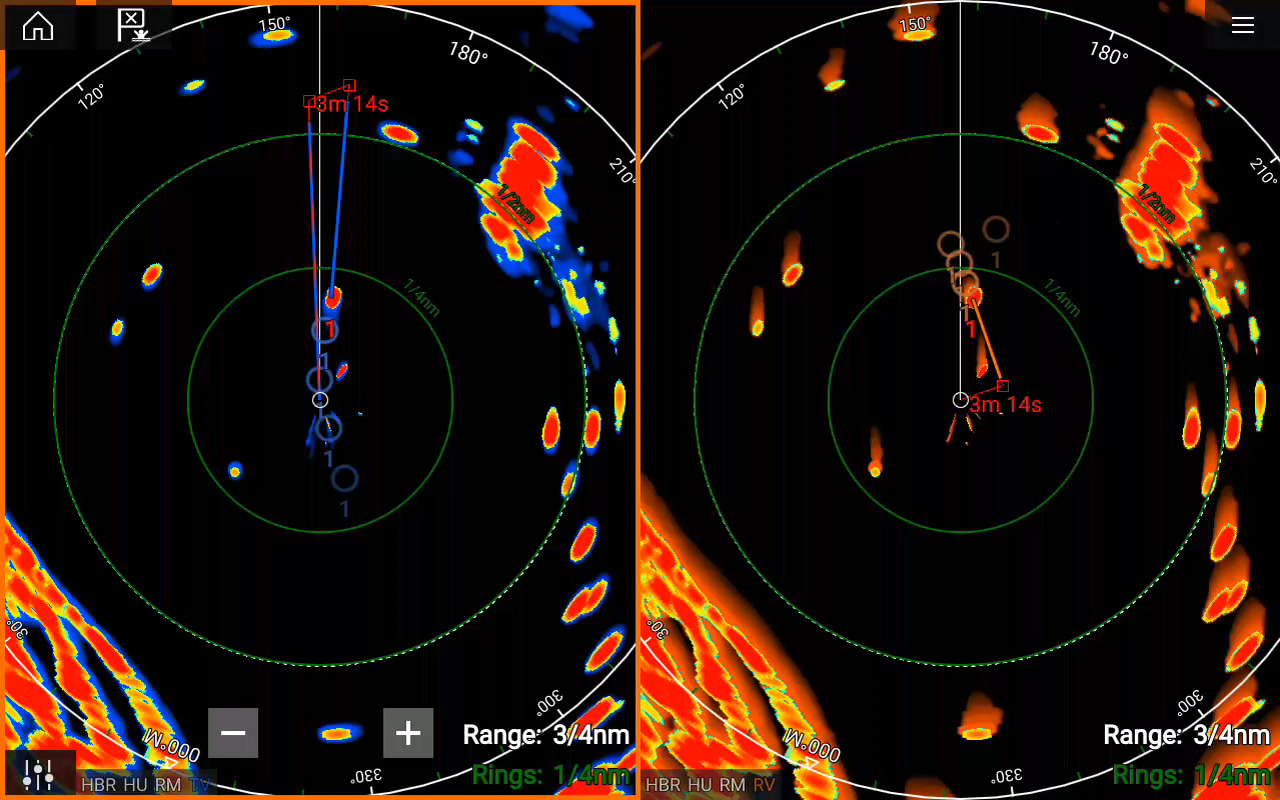

Точный трекинг
Функционал Magnum True Trails предназначен для просмотра истории движения целей по нарисованным на дисплее трекам. Каждый движущийся объект оставляет за собой исторический след (трек) – эта дополнительная информация упрощает интерпретацию движения других судов и позволяет принимать разумные решения по маневрированию.
-
Управление в реальном времени
При подключении Raymarine Magnum к МФД Axiom с программным обеспечением LightHouse 3, пользователь сможет наблюдать перемещение целей при маневрировании. Функционал Real Time Heading позволяет изображению на дисплее свободно вращаться без необходимости постоянного обновления радарной картинки.
Характеристики Raymarine Magnum
Модель | Raymarine Magnum 4kW-4ft | Raymarine Magnum 4kW-6ft | Raymarine Magnum 12kW-4ft | Raymarine Magnum 12kW-6ft |
Размеры | ~4 фута 4 дюйма (1.31 м) | ~6 футов 4 дюйма (1.92м) | ~4 фута 4 дюйма (1.31м) | ~6 футов 4 дюйма (1.92м) |
Макс.дальность | 72 морские мили | 72 морские мили | 96 морских миль | 96 морских миль |
Масса (основание+антенна) | 26 кг | 29 кг | 26 кг | 29 кг |
Номинальная ширина горизонтального луча | 1.85° | 1.15° | 1.85° | 1.15° |
Эффективная ширина горизонтального луча (после уменьшения усиления антенны) | менее 1° | |||
Ширина вертикального луча по уровню -3дБ | 25° | |||
Боковые лепестки антенны (до 10°) | менее -21 дБ | |||
Боковые лепестки антенны (вне 10°) | менее -30 дБ | |||
Скорость вращения* | 24 / 48 об/мин | |||
Полоса пропускания приемника | соответствующий цифровой фильтр для каждой длительности импульса | |||
Длина импульса / PRF | 8 | |||
Количество уровней видео | 256 (8-бит) | |||
Напряжение питания | 10.8-32 В пост.т. для 12- и 24-вольтовых систем | |||
Потребление (типовое) |
<70 Вт (передача) <30 Вт (ожидание) <1.2 Вт (сон) |
<110 Вт (передача) <30 Вт (ожидание) <1.2 Вт (сон) |
||
Макс. число автоматически и в ручную (MARPA) распознаваемых целей (Heading Sensor) | 25 | |||
Рабочий температурный диапазон | -10°C ... +55°C | |||
Допустимый температурный диапазон | -20°C ... +70°C | |||
Водозащита | IPX6 | |||
Длина антенного кабеля | 15 м стандартно (5 / 10 / 25 м опционально) |
