ДокументыЧем отличается магнетронный радар от твердотельного
Морские радары сегодня делятся на два больших лагеря: классические магнетронные и современные твердотельные. Первые проверены десятилетиями и «бьют» далеко, вторые экономичнее, безопаснее и лучше видят цели рядом с судном. Разбираемся, чем отличается радар на основе магнетрона от твердотельного, что дают технологии импульсного сжатия и доплера и какой тип выбрать под свои задачи.
Главные отличия коротко
Магнетронный радар формирует сигнал с помощью электровакуумного прибора — магнетрона, который выдаёт короткие импульсы большой мощности. Твердотельный радар использует полупроводниковые усилители и излучает сигнал значительно меньшей мощности, а нужную дальность и детализацию получает за счёт цифровой обработки: частотной модуляции и импульсного сжатия.
| Параметр | Магнетронный радар | Твердотельный радар |
|---|---|---|
| Источник сигнала | Магнетрон (электровакуумный прибор) | Полупроводниковые усилители |
| Мощность излучения | Высокая, единицы–десятки киловатт в импульсе | Низкая, обычно десятки ватт |
| Включение | Нужен прогрев, обычно 1–3 минуты | Практически мгновенно |
| Дальность по мелким целям | Как правило, выше | Ниже, но компенсируется обработкой сигнала |
| Цели вблизи судна | Хуже, есть «мёртвая зона» у борта | Чётко видны цели в нескольких метрах |
| Безопасность | Нужна безопасная зона вокруг антенны | Можно ставить рядом с местами, где находятся люди |
| Энергопотребление | Выше | Ниже |
| Обслуживание | Магнетрон — расходный элемент, со временем меняется | Нет расходного излучателя |
| Доплер | Нет | Есть во многих современных моделях |
| Цена | Как правило, ниже | Как правило, выше |
Как работает магнетронный радар
Магнетрон — электровакуумный генератор сверхвысокочастотных колебаний. Магнетронные радары появились ещё в 1940-х годах и долгое время были единственным вариантом для судов. Магнетрон выдаёт очень короткий и очень мощный импульс, радар ждёт отражения и по времени его возврата определяет расстояние до цели.
Анахронизмом такие радары не стали. Современная цифровая обработка сигналов дала им вторую жизнь, поэтому магнетронные модели по-прежнему занимают заметную долю рынка, особенно на коммерческих и промысловых судах, где важна дальность.
При этом у магнетрона есть особенности, которые нужно учитывать: время прогрева перед работой, ограниченный ресурс и необходимость периодической замены магнетрона.
Как работает твердотельный радар
Словосочетание «твердотельный радар» означает только то, что вместо электровакуумного магнетрона в нём работают полупроводниковые приборы. Мощность их сигнала намного ниже, поэтому твердотельный радар не может просто «крикнуть громче». Вместо этого он излучает более длинный сигнал с изменяющейся частотой и затем математически обрабатывает отражение.
Первым твердотельным радаром для маломерного флота стал Simrad BR24 Broadband (2009 год), работавший по технологии частотно-модулированного непрерывного излучения (FMCW). Затем вышли радары 3G и 4G на той же технологии, а в 2015 году — Simrad HALO с импульсным сжатием. В 2016–2017 годах свои твердотельные радары с импульсным сжатием представили Raymarine, Furuno, Garmin и Humminbird.
Простыми словами. Магнетронный радар видит за счёт мощности, а твердотельный — за счёт «умной» обработки сигнала.
Дальность и обнаружение мелких целей
Мощный импульс магнетрона обычно позволяет различать небольшие цели на большем расстоянии, чем сигнал твердотельного радара. Поэтому магнетронные модели часто выбирают для поиска птиц, которые указывают на рыбные косяки. Например, магнетронный радар Furuno DRS6A X-Class разрабатывался с прицелом на поиск птиц, а время его прогрева производитель сократил примерно до одной минуты.
Зато твердотельные радары заметно лучше работают на малой дистанции. Некоторые модели чётко показывают цели уже в 5–6 метрах от судна, тогда как у магнетронного радара рядом с бортом остаётся «мёртвая зона». Это особенно важно при швартовке, в узких фарватерах и в загруженной гавани.
Важно. Реальная дальность обнаружения любого радара ограничена радиогоризонтом. Она зависит от высоты установки антенны и высоты цели, поэтому максимальная шкала в характеристиках — это возможности прибора, а не гарантированное расстояние.
Безопасность, питание и обслуживание
Магнетронный радар того же размера весит больше и излучает гораздо большую мощность СВЧ-колебаний. Поэтому вокруг его антенны нужна безопасная зона, а место установки выбирают с учётом того, где находятся люди. Во многих современных радарах, например Garmin, можно задать секторы, в которых радар не излучает.
Твердотельные радары излучают в разы меньшую мощность, их можно размещать ближе к палубе и рубке. Они меньше нагружают бортовую сеть, что важно для небольших судов, и не имеют расходного излучателя.
Требует прогрева, безопасной зоны вокруг антенны и периодической замены магнетрона. Потребляет больше энергии.
Включается сразу, излучает низкую мощность, экономичен и не требует замены излучателя в процессе эксплуатации.
Импульсное сжатие и доплер
Именно полупроводники позволили использовать в радарах две ключевые технологии последних лет.
Импульсное сжатие
Технология похожа на CHIRP в эхолотах: излучаемый сигнал меняет частоту, а приёмник «сжимает» отражение при обработке. В результате растёт разрешающая способность, и на экране разделяются две цели, расположенные близко друг к другу. Каждый производитель реализует сжатие по-своему. Так, Simrad HALO сочетает обычный импульс с несколькими частотно-модулированными и «склеивает» данные в одну картинку, а другие производители делают ставку на более короткие импульсы, чтобы уменьшить время ожидания отклика.
Доплеровская обработка
Доплер анализирует сдвиг частоты отражённого сигнала и почти мгновенно показывает, какие суда приближаются. Такие цели окрашиваются на экране ярким цветом как сигнал потенциальной угрозы — это помогает быстро оценить риск столкновения. В Garmin Fantom и Furuno NXT приближающиеся цели выделяются, если их скорость сближения превышает примерно 3 узла.
Примеры моделей
Несколько радаров, на примере которых хорошо видна разница между технологиями.

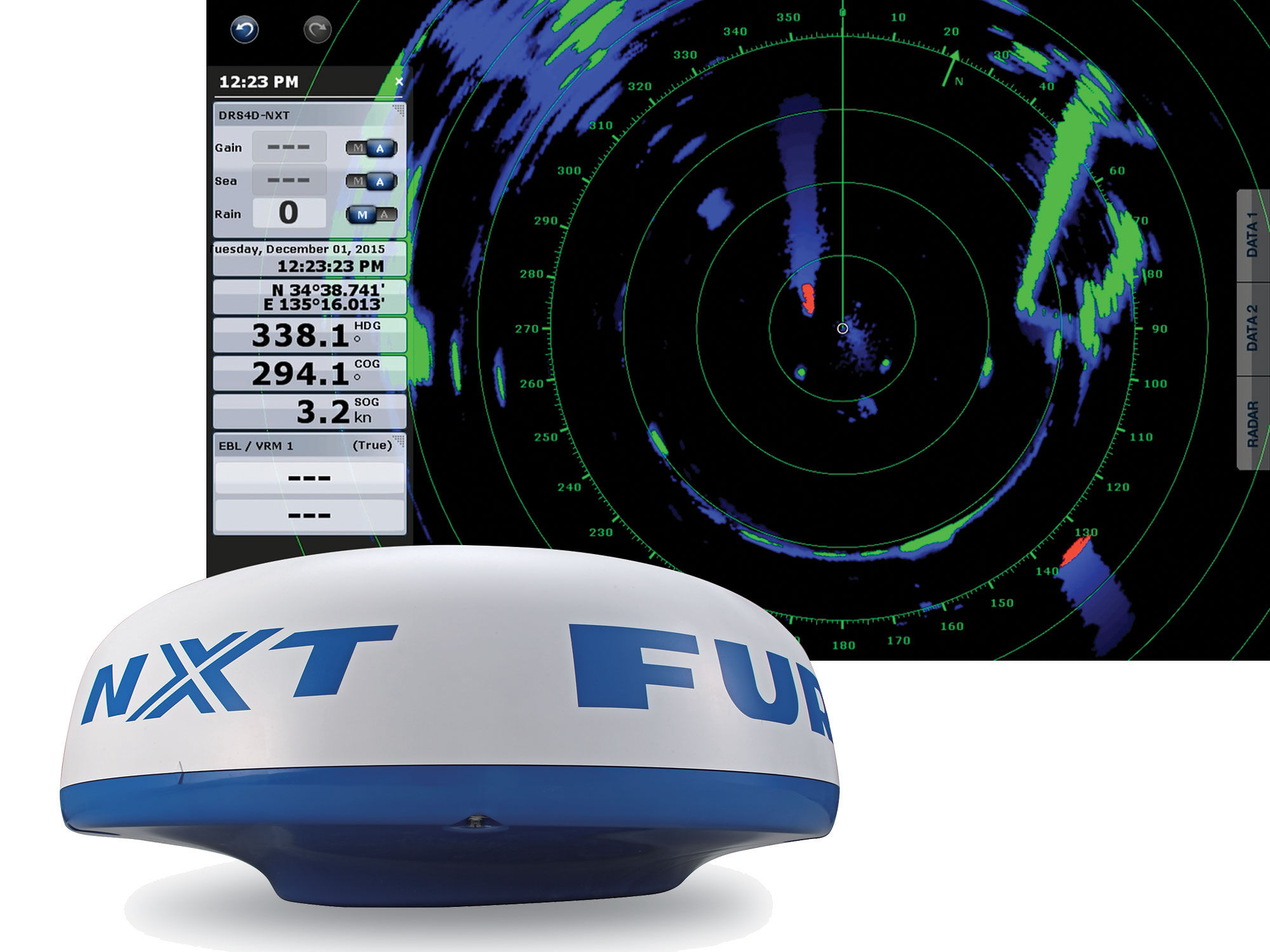

Furuno DRS4D-NXT
24-дюймовый радар закрытого типа с импульсным сжатием и доплеровской подсветкой целей. Трёхскоростной привод: 48 об/мин на малых дистанциях, 36 — на средних и 24 — на максимальной дальности до 36 морских миль.

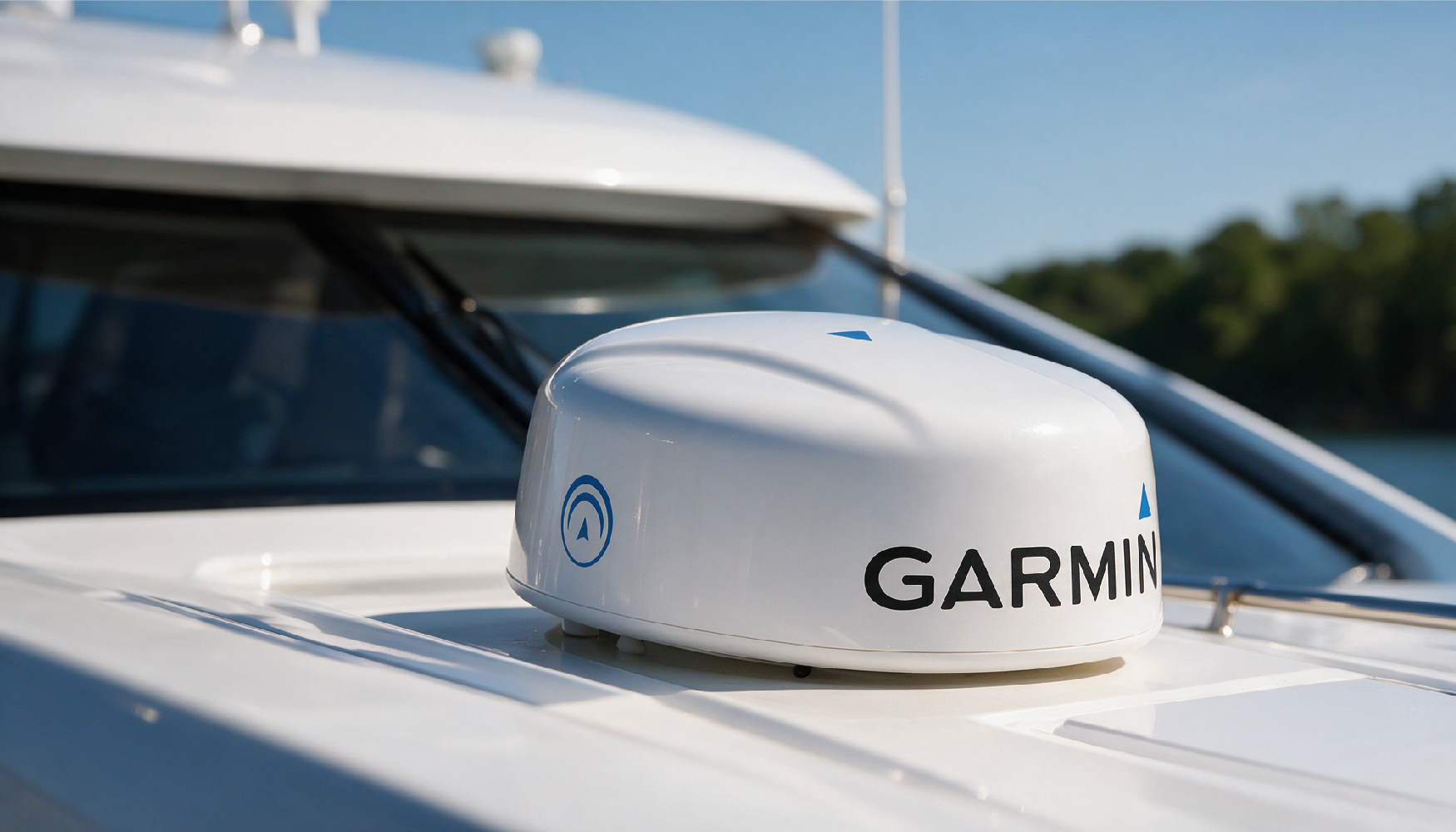

ПодробнееGarmin Fantom
Линейка с одной из самых высоких мощностей среди твердотельных радаров для маломерного флота. Открытые антенны 4 и 6 футов работают на дальности до 72 морских миль, купольные Fantom 18 и 24 — до 48 миль. Скорость вращения 24 или 48 об/мин в зависимости от режима.
ПодробнееRaymarine Quantum
Компактный радар закрытого типа с импульсным сжатием и дальностью около 24 морских миль. Подключается к МФД Raymarine по Wi-Fi или кабелю.

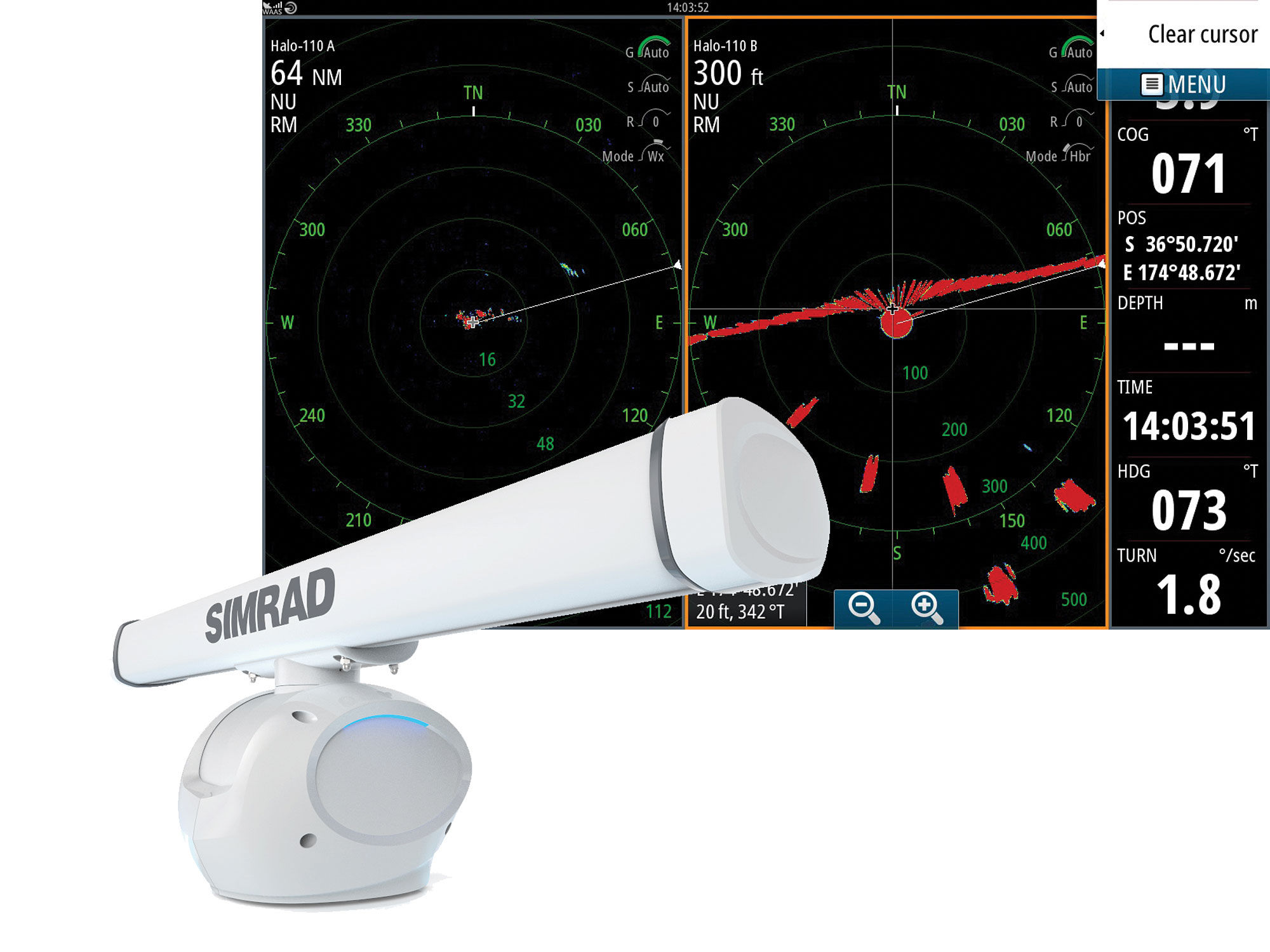

ПодробнееSimrad HALO
Один из первых радаров с импульсным сжатием для маломерного флота. Комбинирует несколько типов импульсов для детальной картинки, поддерживает режим двойного экрана.
ПодробнееFuruno DRS6A X-Class
Магнетронный радар открытого типа, созданный с упором на дальнее обнаружение мелких целей и поиск птиц. Хороший пример того, что магнетронные радары остаются востребованными там, где важна дальность.
- мощный импульс для обнаружения мелких целей на большой дистанции
- сокращённое время прогрева — около одной минуты
Что выбрать: магнетронный или твердотельный радар
Однозначного победителя нет — всё зависит от судна и задач.
нужна максимальная дальность по мелким целям, важен поиск птиц на дальних дистанциях, бюджет ограничен, а на судне хватает места и мощности бортовой сети.
судно небольшое и бортовая сеть ограничена, важна чёткая картинка вблизи, нужен доплер для оценки риска столкновения, а радар хочется включать сразу, без прогрева.
Совет. Выбирайте радар того же производителя, что и картплоттер на борту: так радарная картинка будет отображаться на одном экране с картой, эхолотом и AIS без дополнительных интерфейсов.
Куда движутся технологии
Твердотельные радары с импульсным сжатием продолжают развиваться: антенны становятся компактнее, а способность различать и разделять цели — выше. В перспективе в морскую электронику могут прийти фазированные антенные решётки, которые сегодня слишком дороги для маломерного флота, и вместе с ними — трёхмерные радары. А миниатюризация компонентов, возможно, позволит встраивать радарные элементы прямо в конструкцию судна.
Подскажем, какой тип подойдёт вашему судну, проверим совместимость с электроникой на борту и выполним монтаж.
Частые вопросы
Чем отличается магнетронный радар от твердотельного?
Магнетронный радар излучает короткие импульсы большой мощности с помощью магнетрона. Твердотельный использует полупроводниковые усилители, излучает намного меньшую мощность и получает детализацию за счёт обработки сигнала. Твердотельный включается сразу, экономичнее, безопаснее и лучше видит цели вблизи; магнетронный обычно дешевле и дальше обнаруживает мелкие цели.
Что лучше для рыбалки: магнетронный или твердотельный радар?
Для поиска птиц на больших дистанциях часто выбирают магнетронные радары за счёт мощного сигнала. Для небольших рыболовных судов, где важны экономичность и чёткая картинка вблизи, удобнее твердотельные модели.
Опасен ли магнетронный радар для людей?
Магнетронный радар излучает значительную СВЧ-мощность, поэтому вокруг антенны нужна безопасная зона, а место установки выбирают с учётом расположения людей. Твердотельные радары излучают в разы меньшую мощность.
Нужно ли менять магнетрон?
Да, магнетрон — расходный элемент с ограниченным ресурсом, со временем его заменяют. У твердотельных радаров расходного излучателя нет.
Что такое доплер в радаре?
Доплеровская обработка анализирует сдвиг частоты отражённого сигнала и выделяет цветом суда, которые приближаются к вашему. Эта функция есть во многих твердотельных радарах и помогает быстро оценить риск столкновения.
