Радиолокационная станция МИРАН РЛС-19-12-1
Радиолокационная станция МИРАН РЛС-19-12-1 — это устройство производства группы компаний «Маринэк». Оно предназначено для обеспечения безопасности судовождения и предотвращения столкновений. Данная станция устанавливается на судах внутреннего и смешанного (река-море) плавания. РЛС определяет дальность, скорость и геометрические параметры объектов на акватории.
Станция устанавливается на любой вид речного транспорта и позволяет осуществлять непрерывный контроль за навигационной обстановкой. Система радиолокационной станции строится на базе двух основных блоков: антенна и дисплей. Блок управления данной станции не встроен в дисплейный блок и размещается в собственном корпусе.
Судовую РЛС рекомендуется использовать в качестве навигационного средства – для выполнения навигационных обсерваций и для контроля за движением судна. На устройство можно устанавливать до 40 целей. Радиолокационные цели отображаются на индикаторе кругового обзора. Эхосигналы от целей принимаются и отображаются в направлении, соответствующем относительному пеленгу.
Радиолокационные станции МИРАН 19-12-1 отличаются высокой производительностью и универсальной скоростью отображения данных. Информация о ситуации на воде воспроизводится на высококачественном ЖК дисплее. Усовершенствованные технологии, использованные при создании радиолокационной станции, позволяют выводить полученные данные без задержки. Такая скорость улучшает безопасность на водных пространствах.
РЛС МИРАН 19-12-1 изготовлены в соответствии с требованиями правил Российского Классификационного Общества, правил Российского Морского Регистра Судоходства, Технического регламента о безопасности объектов внутреннего водного транспорта.
В комплектацию радиолокационной станции входят:

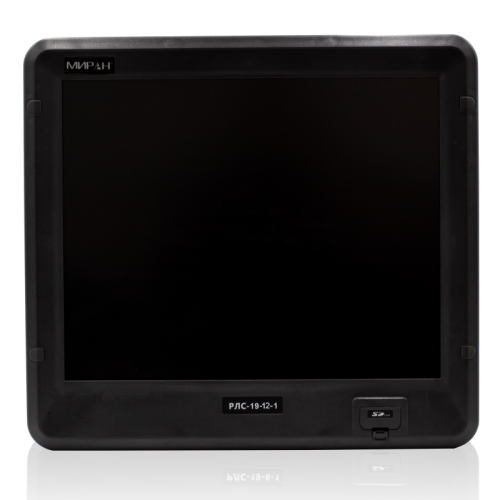

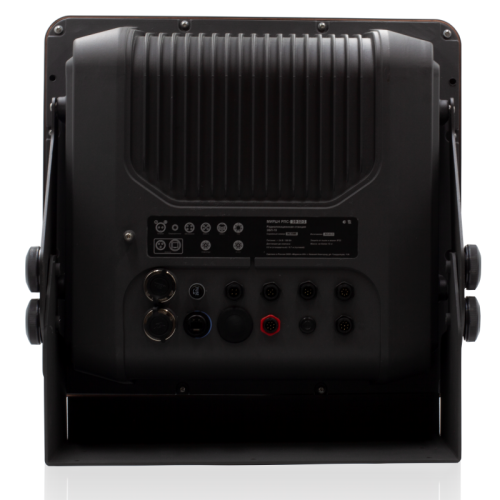

- Экран 19" ЖК совмещенный с блоком процессора «ЭБП-19»;

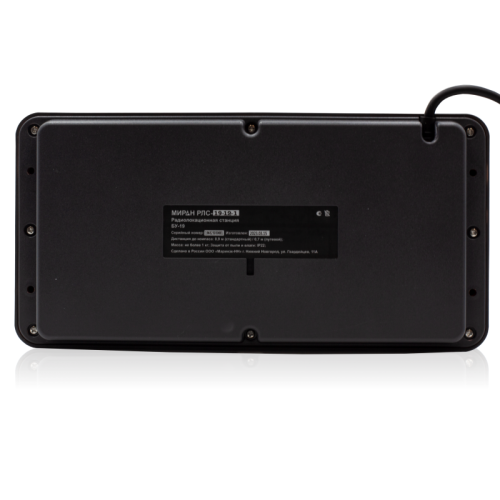

- Блок управления «БУ-19»;
- Антенна 1,8м «АМ18»;
- Кабель антенный 20м;
- Кабель питания 3 метра;
- Руководство по эксплуатации.
Дополнительно в состав может входить устройство обогрева «УО8».
Сферы применения радиолокационной станции
– Морская навигация. Устройство способно отслеживать до 40 радиолокационных целей, что предотвращает столкновения и обеспечивает навигационную безопасность плавания.
– Безопасность судоходства. Радиолокационная станция предупреждает о столкновении с наводными препятствиями и информирует оператора звуковым сигналом.
– Измерение расстояния. Измерение расстояния и курсовых углов, в том числе в сложных погодных условиях, таких как слабая видимость или осадки.
Причины купить РЛС МИРАН
– Чёткость отображения данных (19-дюймовый ЖК-цифровой дисплей)
– Автоматическая и ручная оптимизация радарной картинки
– Высокая производительность
– Возможность производства для арктических районов
- Режим охранной зоны
- Подходит для судов внутреннего и смешанного (река-море) плавания валовой вместимостью до 10 000 рег. т.
|
Дисплей
|
|
|
Габариты
|
|
|
Длина
|
454 мм |
|
Ширина
|
223 мм |
|
Высота
|
460 мм |
|
Степень защиты
|
IP44 |
|
Напряжение питания
|
24 В постоянного тока |
|
Потребляемая мощность
|
180 Вт |
|
Система индикации
|
ЖК-цифровой дисплей |
|
Дисплей
|
19-дюймовая светодиодная подсветка, 32-разрядный цветной TFT-ЖК-дисплей |
|
Шкала дальности действия (морских миль):
|
|
|
Диапазон, интервал диапазона и количество колец
|
0.125(0.01225,2), 0.25(0.125,2), 0.5(0.125,4), 0.75(0.25,3), 1(0.25,4), 1.5(0.25,12), 2(0.5,4), 3(0.5,12), 4(1,4), 12(1,12), 8(2,4), 12(2,12), 112(4,4), 24(4,12), 312(12,12), 48(8,12), 124(112,4), 72(12,12) |
|
Разрешение по направлению
|
В пределах 1° |
|
Разрешение по дальности
|
Не хуже 30 м |
|
Точность кольца дальности
|
0,9% или используемая дальность или 8 м, в зависимости от того, что больше |
|
Минимальная дальность
|
25 м |
|
Метки
|
Линия курса; Шкала направлений; Кольца дальности; VRM; Индикатор настройки EBL; Курсор; Охранная зона; Метка севера (требу-ется ввод данных курса) |
|
Буквенно-цифровая индикация
|
Дальность; Интервал колец дальности; Дли-тельность импульса; Подавление помех (IR); VRM; EBL; Режим ожидания (ST-BY); Сигнали-зация радара; Растяжение эхосигнала (ES); Дальность до курсора; Пеленг на курсор; Эхо-след (TRAIL); Время следования; Прошедшее время следования; Навигационные данные (требуется ввод данных); курс (HDG, требуется ввод данных курса) |
|
Вибрация
|
|
|
Общая амплитуда вибрации
|
12.5 - 25 Гц ± 0.38 мм 25 - 30 Гц ± 0.10 мм |
|
Средство Автоматической Радиолокационной Прокладки (САРП)
|
40 ручных целей или 20 автоматических + 20 ручных |
|
Дисплей АИС (требуется ввод данных АИС)
|
Получение данных: суда АИС или АТON Отслеживание: Автоматическое Отображение на дисплее: Название судна, MMSI, Позывной, Дальность/Пеленг, L/L, Скорость/курс, ROT, CPA/TCPA |
|
Модуль приемопередатчика
|
|
|
Частота
|
9410 МГц + 30 МГц (X-band) |
|
Выходная мощность
|
12 кВт / 12,5 кВт |
|
Частота и длина импульса
|
0,08 μс, 2100 Гц (0.125, 0.25, 0.5, 0.75, 1.5 морских миль) 0,3 μс, 1200 Гц (1,5, 2, 3 морских миль) 0.8 μс, 1200 Гц (3, 4, 12, 8, 12, 112, 24, 312, 48, 124, 72 морских миль) |
|
Время готовности
|
1 минута 30 секунд |
|
Модулятор
|
Метод коммутации полевых транзисторов |
|
Настройка
|
Автоматическая и ручная |
|
Выходной каскад приемника
|
MIC (микроволновая ИС) |
|
Дуплексер
|
Циркулятор c диодным ограничителем |
|
Ширина полосы
|
Длина импульса Tx 0,3μс и 0,08μс: 25 МГц Длина импульса Tx 0,8μс: 3 МГц |
|
Промежуточная частота
|
120 МГц Полоса пропускания: 25 МГц (0,08/0,3 μs), 3 МГц (0,8 μs) |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
Базовая комплектация Радиолокационной станции Миран РЛС-19-12-1
– Экран 19" ЖК совмещенный с блоком процессора «ЭБП-19» - 1 шт.
– Антенна 1,8 метра «АМ18» - 1 шт.
– Блок управления «БУ-19» - 1 шт.
– Кабель антенный 20 метров – 1 шт.
– Кабель питания 3 метра – 1 шт.
– Руководство по эксплуатации – 1 шт.
– Устройство обогрева «УО8» – 1 шт.
