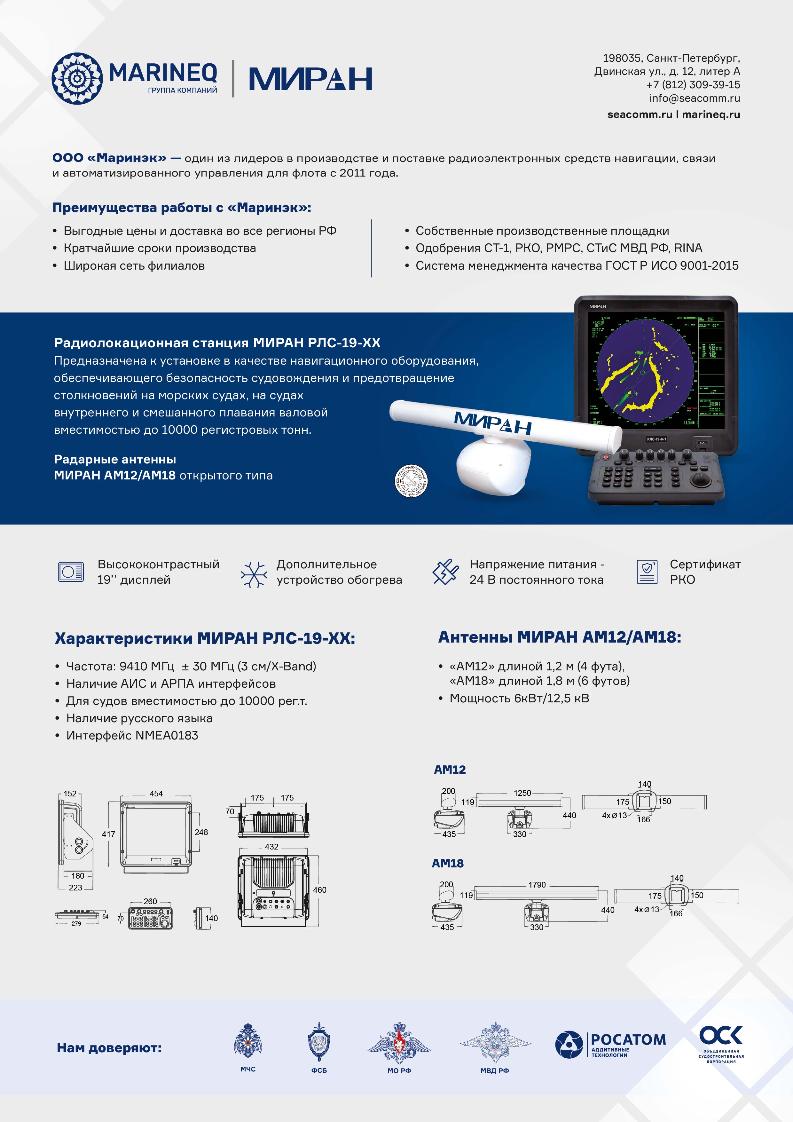

Радиолокационная станция МИРАН РЛС-19-6-1
Радиолокационная станция МИРАН РЛС-19-6-1 является собственной разработкой группы компаний «Маринэк». Устройство предназначено для установки в качестве навигационного оборудования, обеспечивающего безопасность судовождения и предотвращение столкновений. РЛС способна определять геометрические параметры конструкций, их дальность и скорость.
На радиолокационную станцию может быть установлено до 40 целей. Монтируемые на открытой палубе блоки станции выдерживают температуры от -45° до +55°С, имеют степень защиты IP56. Предназначенное для работы в помещениях оборудование РЛС эксплуатируется при температурах от -10 до +55°С.
Система состоит из антенны и дисплея. Блок управления размещается в собственном корпусе и не встроен в дисплей. Эхосигналы от целей принимаются и отображаются в направлении, соответствующем относительному пеленгу. Радиолокационные цели отображаются на дисплее в качестве индикатора кругового обзора. РЛС МИРАН 19-6-1 отличается высоким уровнем эффективности и быстрой скоростью отображения данных. Полученная информация о движении на акватории выводится на высококачественном ЖК-дисплее. Инновационные технологии, использованные при создании станции, позволяют отображать информацию на экране без задержки. Это не только улучшает работу оператора судна, но и повышает безопасность судоходства.

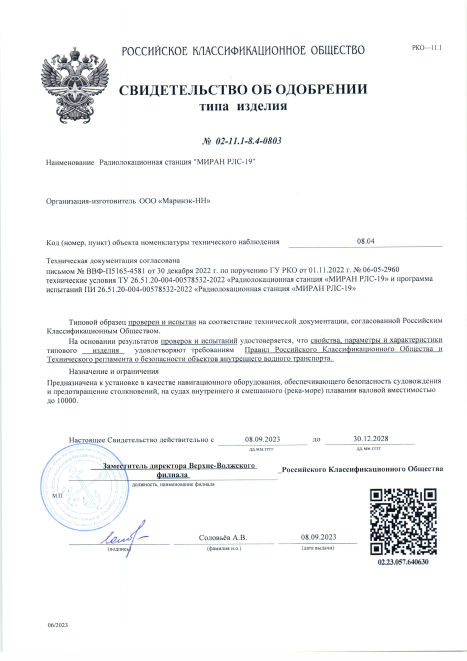

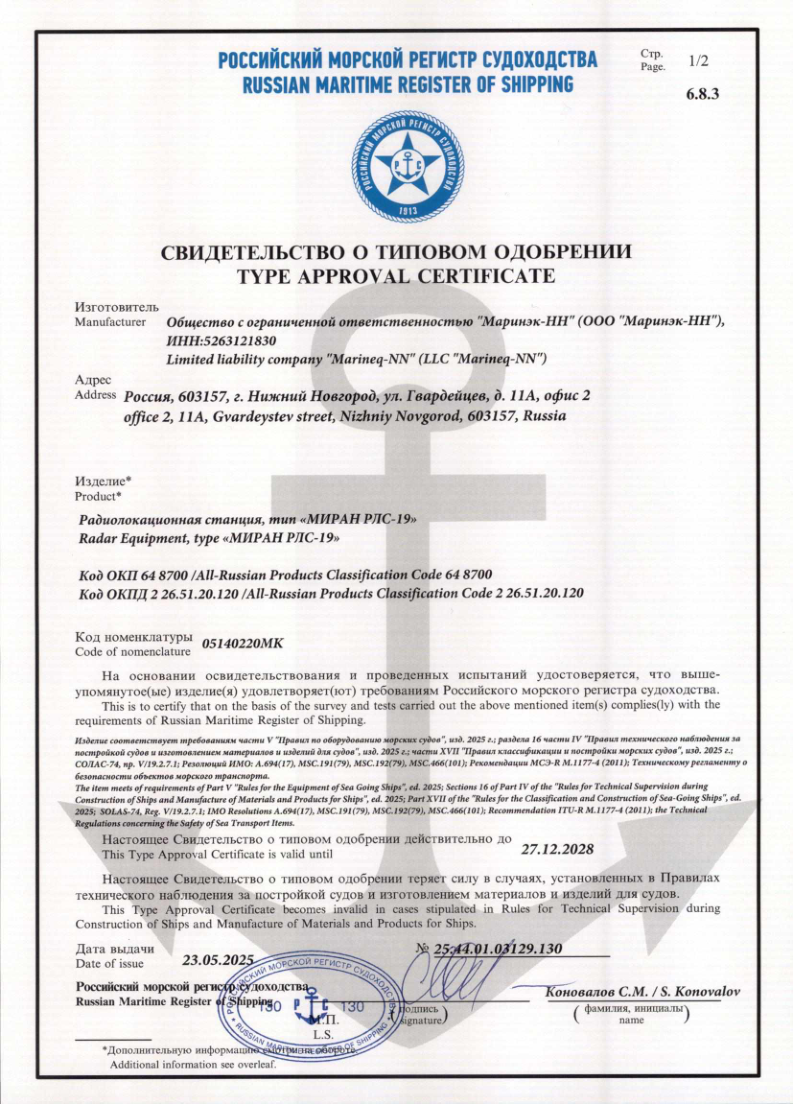

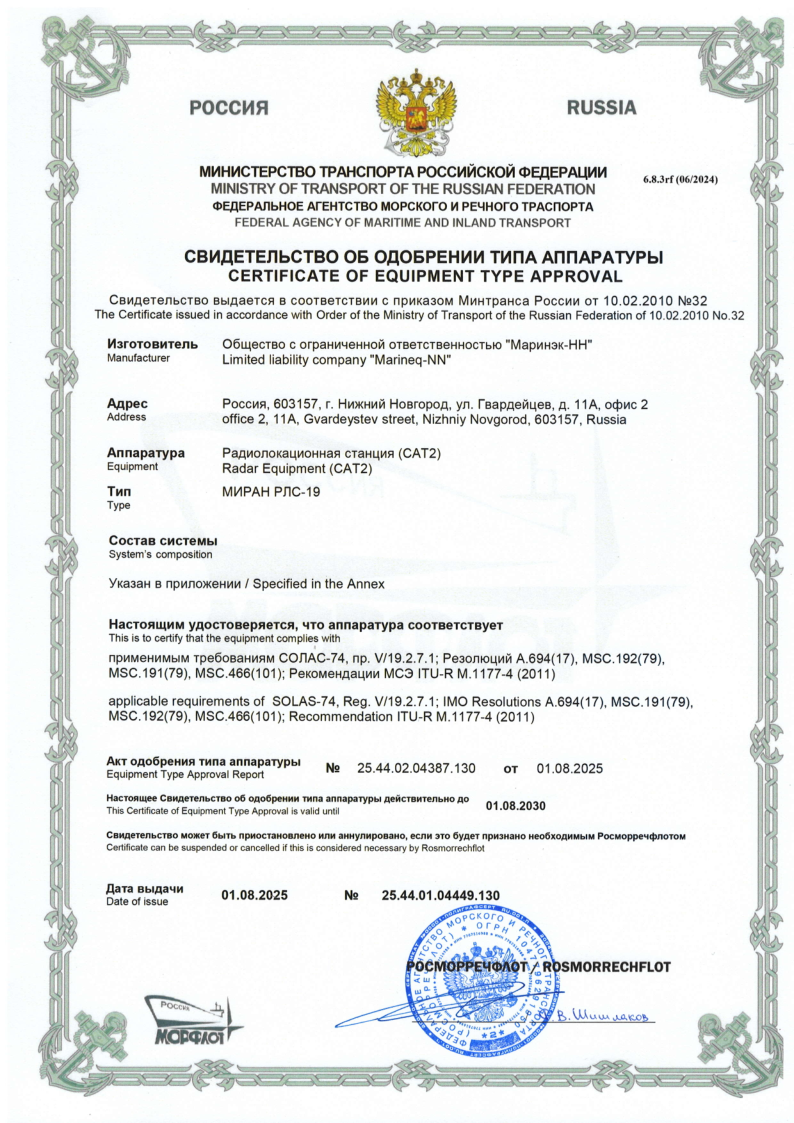

Радиолокационные станции изготовлены в соответствии с требованиями правил Российского Классификационного Общества, правил Российского Морского Регистра Судоходства, Технического регламента о безопасности объектов внутреннего водного транспорта, Технического регламента о безопасности объектов морского транспорта.
В комплектацию РЛС-19-6-1 входят:

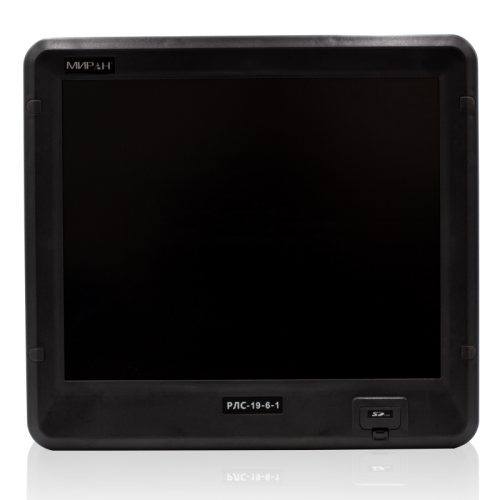

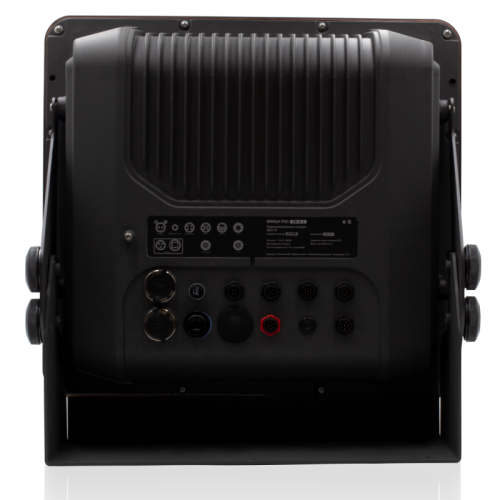

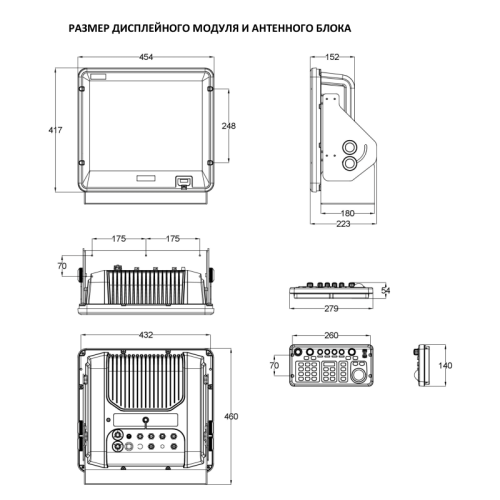

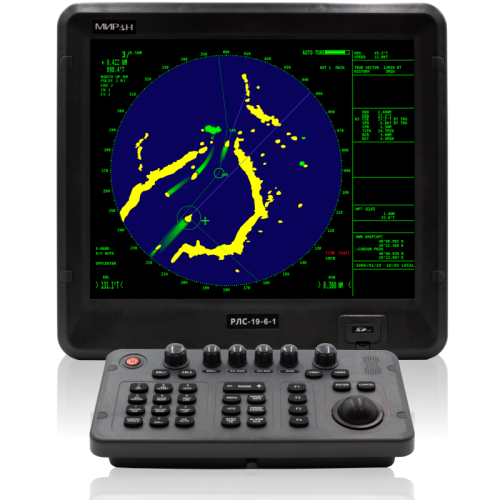

- Экран 19" ЖК совмещенный с блоком процессора «ЭБП-19»;

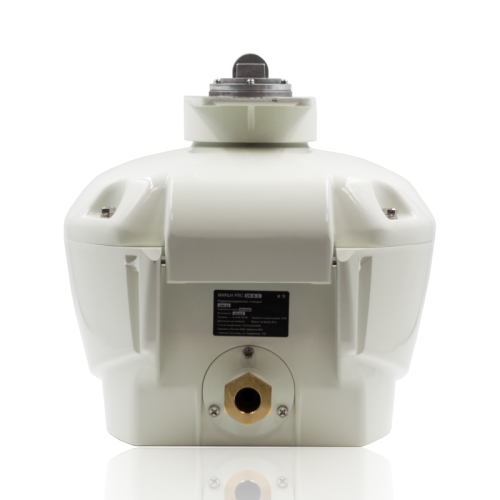

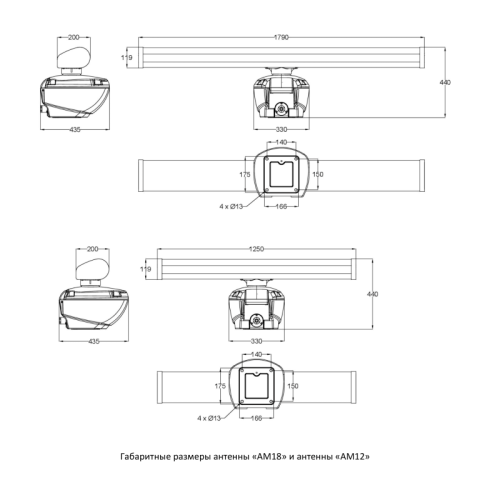

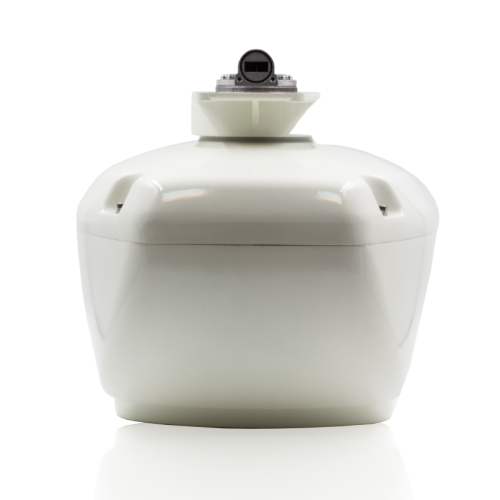

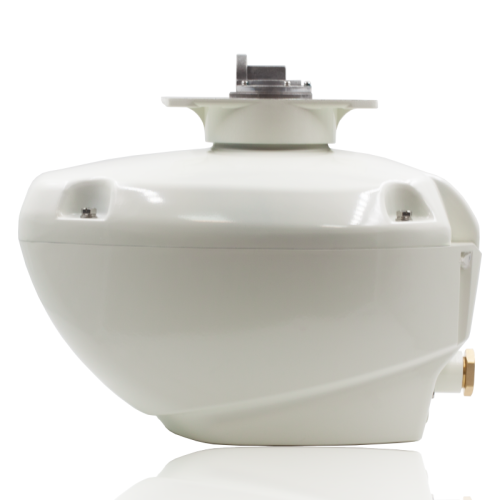

- Антенна 1,2м «АМ12»;

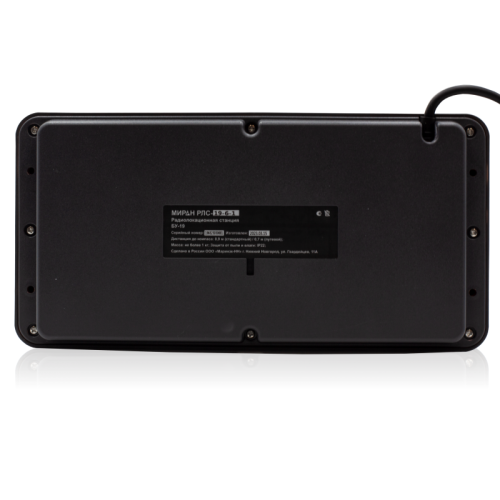

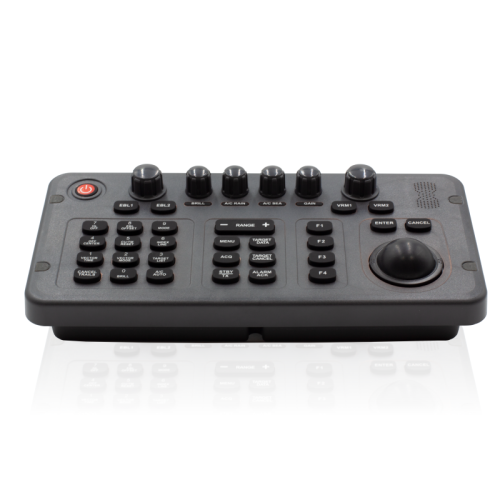

- Блок управления «БУ-19»;
- Кабель антенный 20м;
- Кабель питания 3 метра;
- Руководство по эксплуатации.
Дополнительно в состав может входить устройство обогрева «УО8».
Сферы применения РЛС-19-6-1
– Морская навигация. Станция способна отслеживать до 40 радиолокационных целей, 20 из которых можно установить автоматически.
– Безопасность судоходства. Устройство предупреждает об опасности и предотвращает столкновение на акваториях.
– Измерение расстояния. Измерение расстояния и курсовых углов в том числе в сложных погодных условиях, таких как слабая видимость или осадки.
Причины купить РЛС
– Высока чёткость отображения данных (19-дюймовый ЖК-цифровой дисплей)
– Автоматическая и ручная оптимизация радарной картинки
– Высокая производительность устройства
– Возможность производства для арктических районов
- Режим охранной зоны
- Подходит для судов внутреннего и смешанного (река-море) плавания валовой вместимостью до 10 000 рег. т.
|
Дисплей
|
|
|
Длина, мм
|
454 |
|
Ширина, мм
|
223 |
|
Высота, мм
|
460 |
|
Степень защиты
|
IP44 |
|
Напряжение питания, В
|
24 В постоянного тока |
|
Потребляемая мощность, Вт
|
180 |
|
Система индикации
|
ЖК-цифровой дисплей |
|
Дисплей
|
19-дюймовая светодиодная подсветка, 32-разрядный цветной TFT-ЖК-дисплей |
|
Шкала дальности действия (морских миль):
|
|
|
Диапазон, интервал диапазона и количество колец
|
0.125(0.0625,2), 0.25(0.125,2), 0.5(0.125,4), 0.75(0.25,3), 1(0.25,4), 1.5(0.25,6), 2(0.5,4), 3(0.5,6), 4(1,4), 6(1,6), 8(2,4), 12(2,6), 16(4,4), 24(4,6), 36(6,6), 48(8,6), 64(16,4), 72(12,6) |
|
Разрешение по направлению
|
В пределах 1° |
|
Разрешение по дальности
|
Не хуже 30 м |
|
Точность кольца дальности
|
0,9% или используемая дальность или 8 м, в зависимости от того, что больше |
|
Минимальная дальность
|
25 м |
|
Метки
|
Линия курса; Шкала направлений; Кольца дальности; VRM; Индикатор настройки EBL; Курсор; Охранная зона; Метка севера (требу-ется ввод данных курса) |
|
Буквенно-цифровая индикация
|
Дальность; Интервал колец дальности; Дли-тельность импульса; Подавление помех (IR); VRM; EBL; Режим ожидания (ST-BY); Сигнали-зация радара; Растяжение эхосигнала (ES); Дальность до курсора; Пеленг на курсор; Эхо-след (TRAIL); Время следования; Прошедшее время следования; Навигационные данные (требуется ввод данных); курс (HDG, требуется ввод данных курса) |
|
Вибрация:
|
|
|
Общая амплитуда вибрации
|
12.5 - 25 Гц ± 0.38 мм 25 - 30 Гц ± 0.10 мм |
|
Средство Автоматической Радиолокационной Прокладки (САРП)
|
40 ручных целей или 20 автоматических + 20 ручных |
|
Дисплей АИС (требуется ввод данных АИС)
|
Получение данных: суда АИС или АТON Отслеживание: Автоматическое Отображение на дисплее: Название судна, MMSI, Позывной, Дальность/Пеленг, L/L, Скорость/курс, ROT, CPA/TCPA |
|
Модуль приемопередатчика
|
|
|
Частота
|
9410 МГц + 30 МГц (X-band) |
|
Выходная мощность
|
6 кВт / 12,5 кВт |
|
Частота и длина импульса
|
0,08 μс, 2100 Гц (0.125, 0.25, 0.5, 0.75, 1.5 морских миль) 0,3 μс, 1200 Гц (1,5, 2, 3 морских миль) 0.8 μс, 600 Гц (3, 4, 6, 8, 12, 16, 24, 36, 48, 64, 72 морских миль) |
|
Время готовности
|
1 минута 30 секунд |
|
Модулятор
|
Метод коммутации полевых транзисторов |
|
Настройка
|
Автоматическая и ручная |
|
Выходной каскад приемника
|
MIC (микроволновая ИС) |
|
Дуплексер
|
Циркулятор c диодным ограничителем |
|
Ширина полосы
|
Длина импульса Tx 0,3μс и 0,08μс: 25 МГц Длина импульса Tx 0,8μс: 3 МГц |
|
Промежуточная частота
|
60 МГц Полоса пропускания: 25 МГц (0,08/0,3 μs), 3 МГц (0,8 μs) |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
Базовая комплектация Радиолокационной станции Миран РЛС-19-6-1
- Руководство по эксплуатации – 1 шт.
- Экран 19" ЖК совмещенный с блоком процессора «ЭБП-19» - 1 шт.
- Антенна 1,2 метра «АМ12» - 1 шт.
- Блок управления «БУ-19» - 1 шт.
- Кабель антенный 20 метров – 1 шт.
- Кабель питания 3 метра – 1 шт.
Дополнительно в состав может входить:
- Устройство обогрева «УО8» – 1 шт.
