Мобильная VSAT-станция

Современная спутниковая система позволяет абоненту, независимо от его местонахождения, получать по спутниковым каналам все необходимые услуги связи. Комплекс мобильной VSAT станции рассчитан на корпоративных пользователей, которым требуется оперативный доступ к связи высокого качества и спектр услуг широкополосного доступа в условиях отсутствия инфраструктуры как таковой.

Решение незаменимо при чрезвычайных ситуациях, на учениях, для организации мобильного офиса, видеоконференцсвязи, телекоммуникационных каналов на массовых мероприятий, репортажей и т.д. Конфигурация позволяет организовать выездную базовую станцию оператора сотовой связи.

Система на базе мобильной станции (комплекс из автоматического антенного поста с антенной 1,2 - 2,4 м и передатчиком 2 или 4 Вт, на мобильной платформе), рекомендуемый диаметр антенны от 1,2 до 1,8 м. Размер антенны зависит от зоны покрытия спутника, с которым будет работать мобильная станция, и от характеристик организуемого канала.

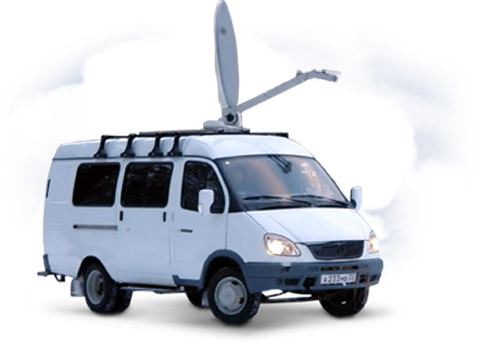

Во время движения антенна находится в закрытом положении. При остановке, по команде, выданной пользователем с контроллера, антенна автоматически наводится на спутник и начинает работу, обеспечивая организацию широкополосной связи. Время развертывания мобильного терминала в рабочее положение составляет порядка 10-20 минут.

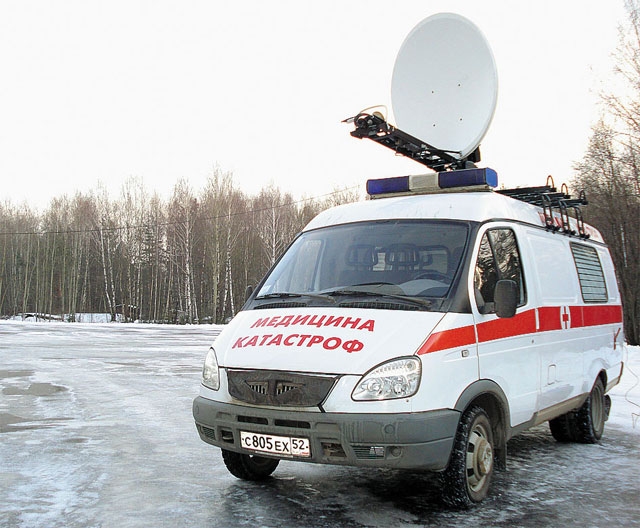

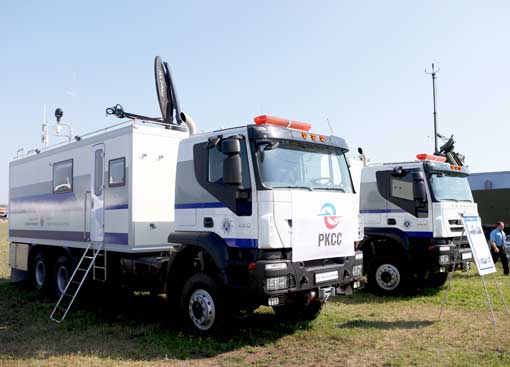

Комплект оборудования может устанавливаться на автомобиле, железнодорожной или буксируемой платформе. В случае размещения мобильной станции на автомобиле, он должен быть приспособлен к большим нагрузкам на багажник. Вес антенны размером 1,2 м составляет 92 кг. Для обеспечения монтажа такого оборудования на крыше автомобиля устанавливается усиленный багажник или конструкция для размещения антенны.

Оптимальным вариантом автомобиля в качестве мобильной платформы являются микроавтобусы "Газель", "Соболь", "Форд" и т.д.

Также система в формате переносного комплекса может транспортироваться в специальных боксах. При разворачивании станции боксы выносятся на площадку, раскрываются и по стандартной процедуре автоматически переводятся в рабочее положение.

Преимущества мобильной VSAT-станции:

• Оперативное развертывание станции в любой точке России и СНГ
• Решение проблемы неразвитой телекоммуникационной инфраструктуры («последней мили»)
• Абсолютная независимость от наземных каналов связи
• Оперативная организация сеансов связи, независимо от места нахождения терминала
• Высокая скорость передачи и приема данных: в стандартной комплектации от 1 Мбит/с / 4 Мбит/с (прямой/обратный канал)
• Обеспечение качества сервиса QoS
• Круглосуточная доступность услуги
• Широкий спектр дополнительных возможностей.

Услуги и возможности:

• Высокоскоростные и надежные каналы передачи данных и доступа в сеть Интернет
• Услуги телефонной связи
• Услуги видеоконференцсвязи и дистанционного образования
• Удалённый мониторинг и управление технологическими процессами

Комплекс собирается на базе мобильной VSAT станции производства компании С-СОМ. Мобильная VSAT станция совместима с системами широкополосного спутникового доступа Gilat Sky Edge, iDirect, ViaSat.

При необходимости мобильный спутниковый терминал может комплектоваться дополнительным каналообразующим оборудованием Wi-Fi для организации «последний мили» до точек Заказчика посредством радиоканала.

В базовую комплектацию мобильной станции входит:

• iNetVu™ Мобильная платформа
• iNetVu ™ Соntroller
• Спутниковый модем
• Блок питания
• Соединительные кабели
• Программное обеспечение iNetVu Моbile Software.

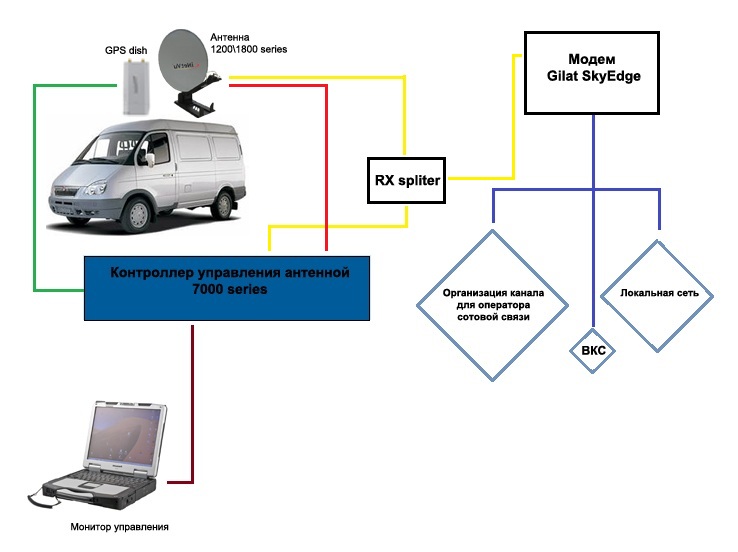

На схеме ниже отображен принцип подключения оборудования системы, на примере использования модема Gilat Sky Edge и контроллера серии 7000. Структурные схемы с применением модемов и контроллеров других серий принципиального отличия не имеют. Также возможна работа по топологии SCPC со спутниковым оборудованием производства Comtech.

Система управления мобильной станцией осуществляет:

• Управление автоматическим подъемом антенны из транспортного положения в рабочее
• Расчет и внесение поправки, компенсирующей отклонение плоскости антенного поста от горизонтального положения (например, автомобиль стоит на склоне холма либо неровностях дороги)
• Расчет направления на спутник в соответствии с данными, полученными от оборудования определения положения станции
• Автоматическое наведение антенны на спутник путем программного поиска в заданном оператором пространственном секторе углов
• Включение мобильного терминала в сеть Оператора
• Автоматический контроль работоспособности и самодиагностики.

Мобильная VSAT-станция обладает следующими характеристиками:

• Мобильная платформа имеет возможность двигаться в трех осях
• Система перемещения по углу места имеет высоконадежный линейный актюатор с контролем угла
• Все двигающиеся компоненты выполнены из прочной стали, заключены в обтекаемый корпус, что позволило создать жесткую, высоконадежную систему с минимальным весом
• Рефлектор офсетный, с первичным фокусом, рупор защищен высокопрочным пластиком
• Наведение и "захват" спутника занимает менее 5 мин (при нормальных условиях)
• Антенна наводится автоматически и находится на полном программном контроле
• Оптимизация приемного и передающего сигналов
• Быстрая подстройка системы с использованием предыдущего оптимального положения платформы.

Интерфейс с полнофункциональным контроллером обеспечивает:

• автоматическое сложение антенны
• непрерывное считывание показаний GPS и компаса и автоматическое наведение на спутник
• высокая надежность и минимальное обслуживание
• автоматическая точная подстройка антенны после "захвата" спутника.
