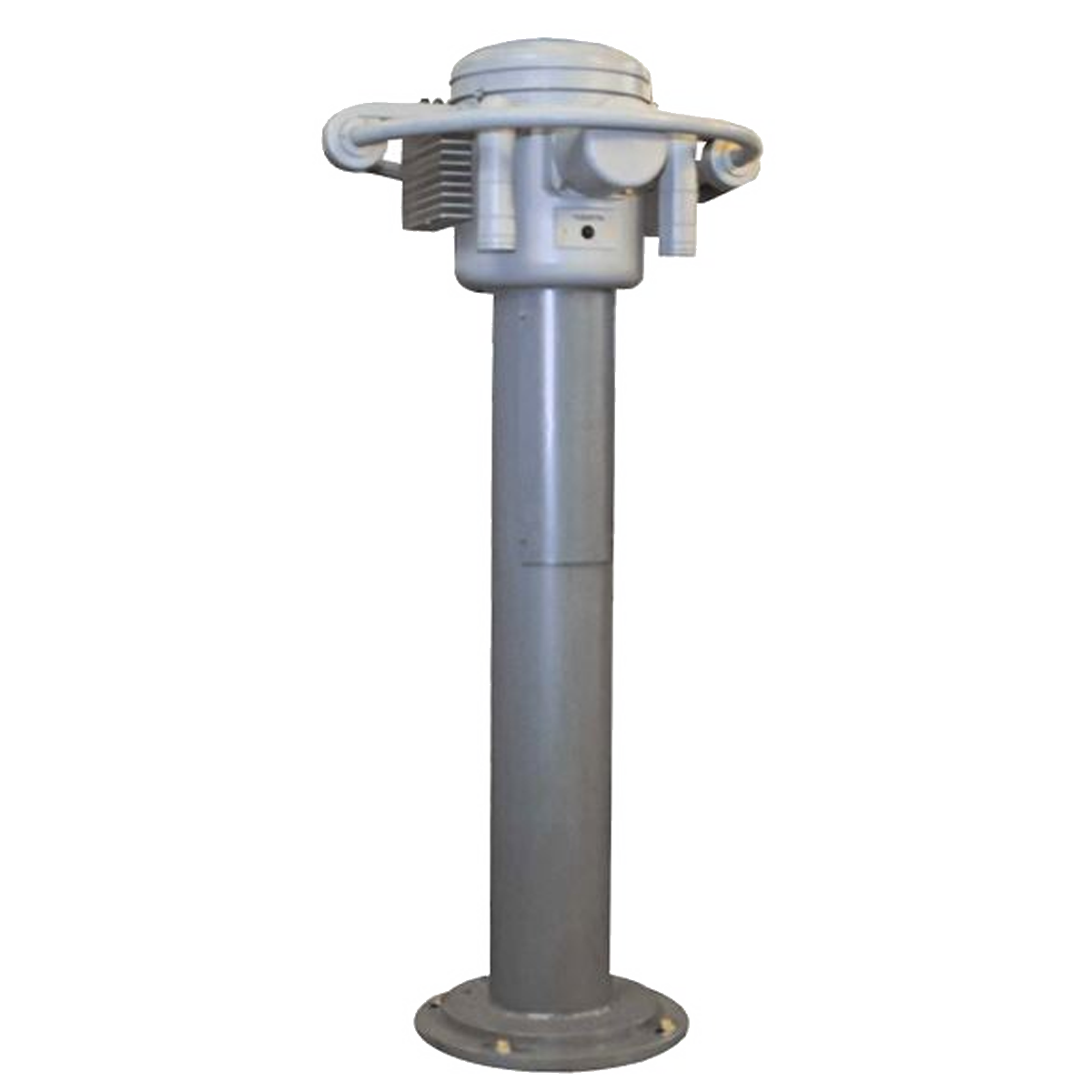

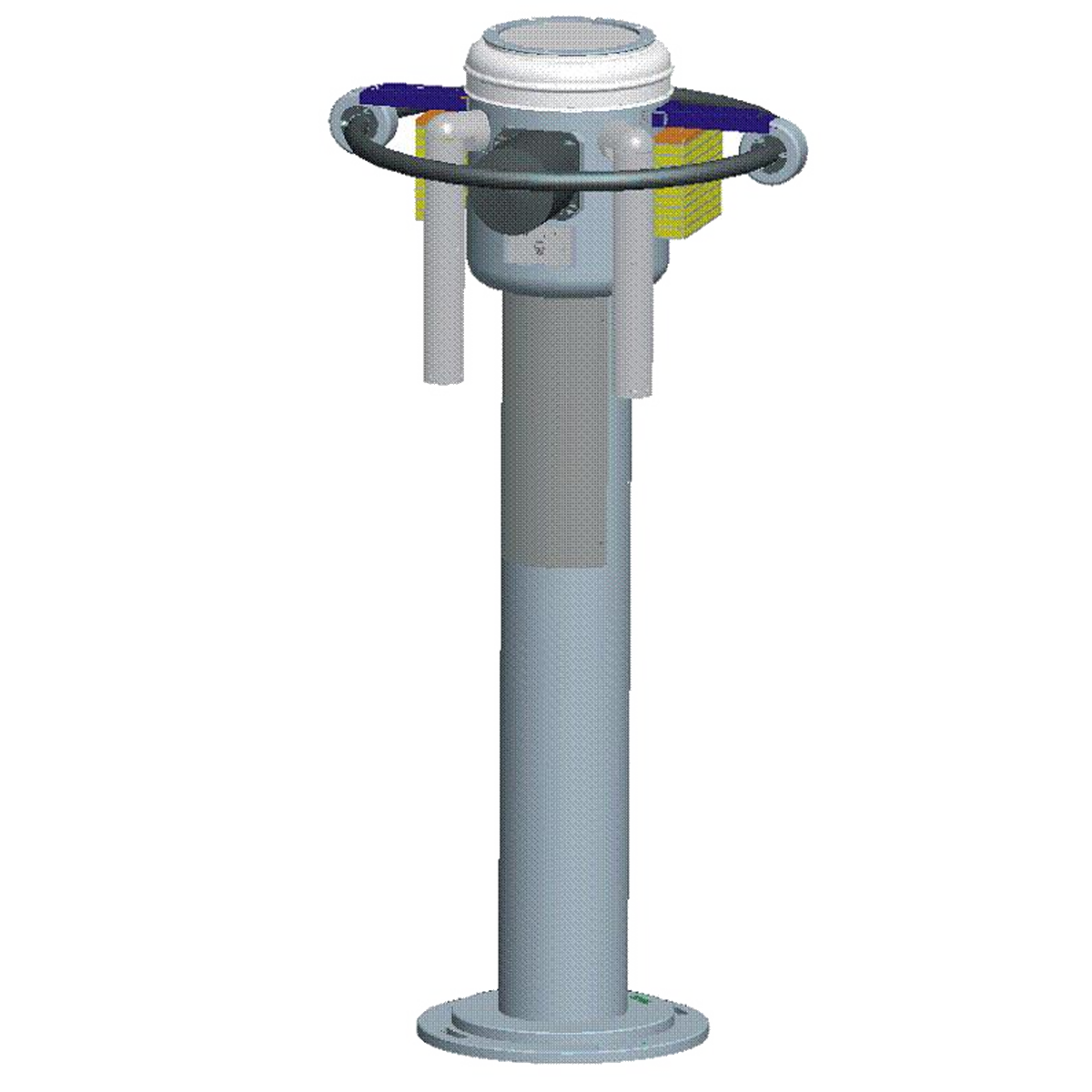

Судовой магнитный компас Азимут 125М

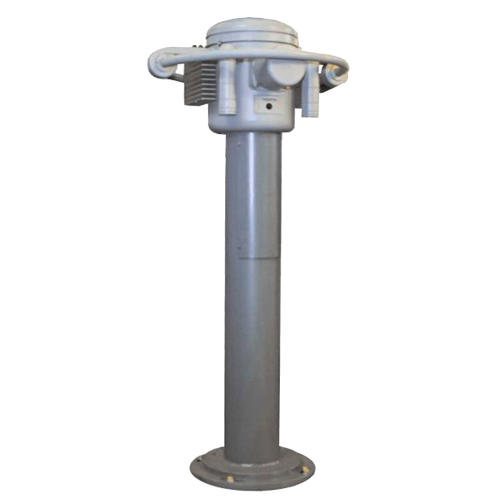

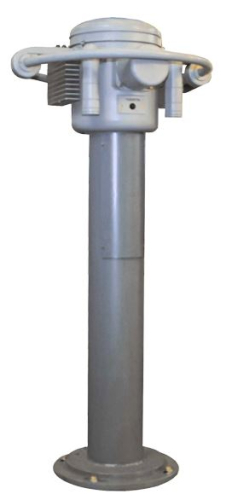

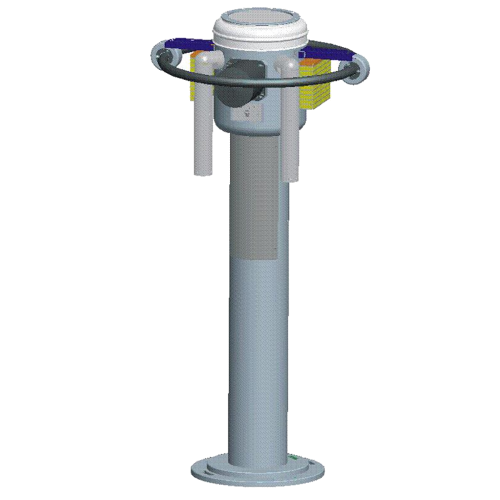

«Азимут 125М» — это судовой магнитный компас, разработанный отечественным производителем для обеспечения надежных курсовых данных на судах среднего и крупного тоннажа. В отличие от простых портативных приборов, «Азимут 125М» — это сложная магнитно-компенсационная система, предназначенная для интеграции в навигационную рубку.

Ключевой особенностью является его способность к полной компенсации девиаций. Компас оснащен встроенным девиационным прибором и специальными компенсаторами для устранения всех видов магнитных искажений, вызванных ферромагнитными материалами самого судна и его электрооборудованием. Установка прибора относительно проста и не требует сложного оборудования для охлаждения или амортизации.

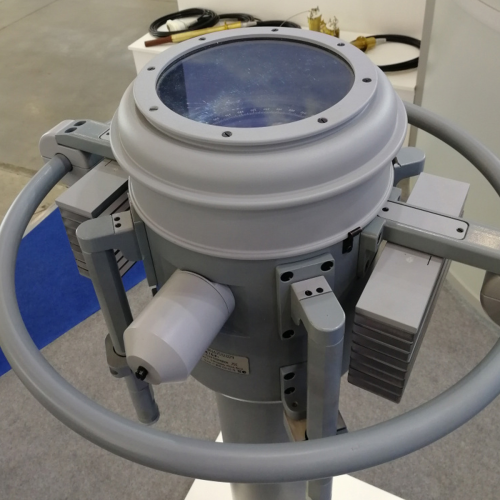

Картушка компаса имеет внушительный диаметр 12,5 см с минимальным делением шкалы в 1 градус, что обеспечивает высокую точность считывания. «Азимут 125М» предлагает модульную архитектуру, адаптирующуюся под различные классы судов:

• Малые суда (до 150 р/т): используется базовая стрелочная конфигурация.
• Средние суда (150–3000 р/т): добавляется возможность телеметрии (дистанционной передачи курса).
• Крупные суда (3000–10000 р/т): предусмотрен электронно-цифровой метод передачи данных.
• Очень крупные суда (от 10000 до 50000 т): поддерживаются оба метода передачи (стрелочный и электронный).

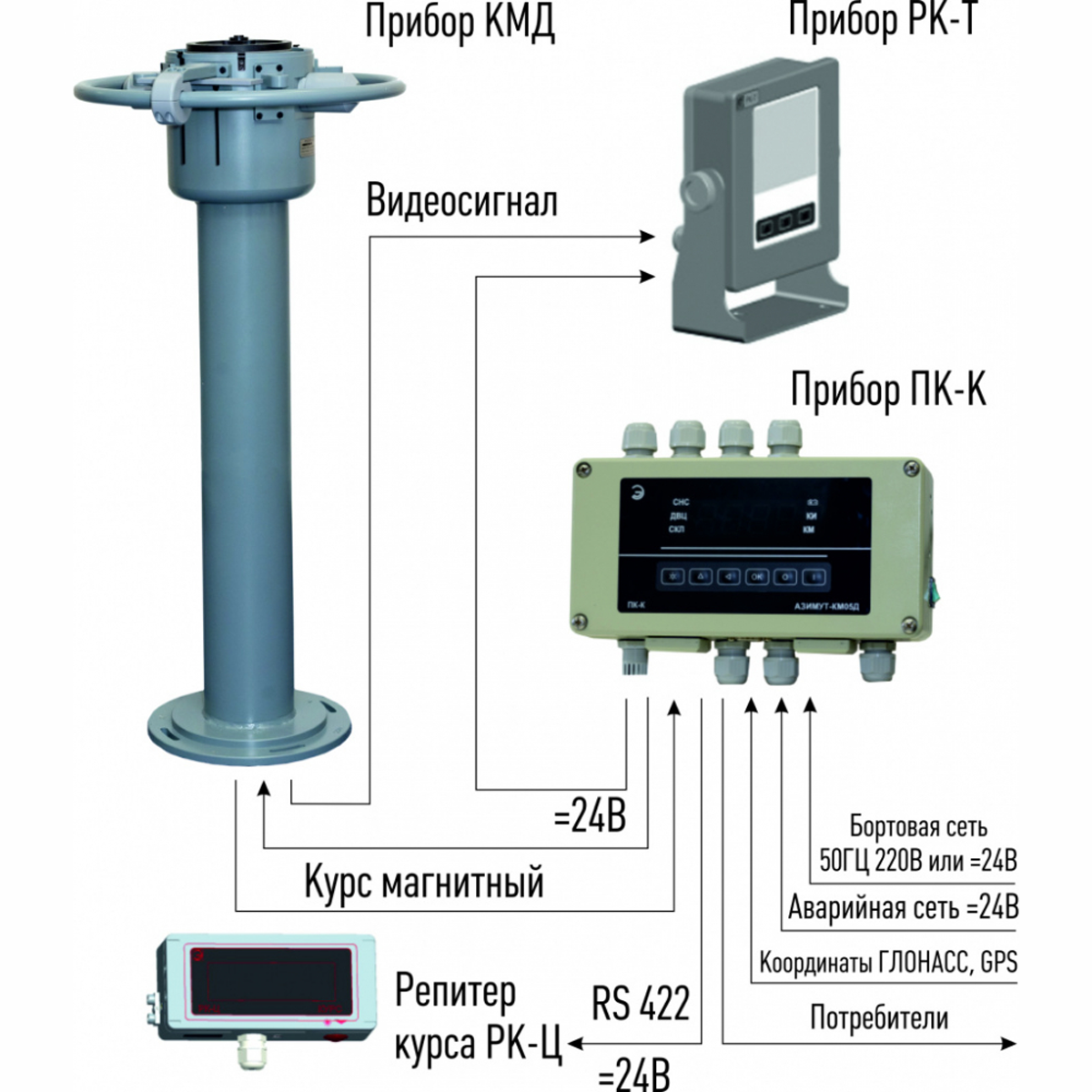

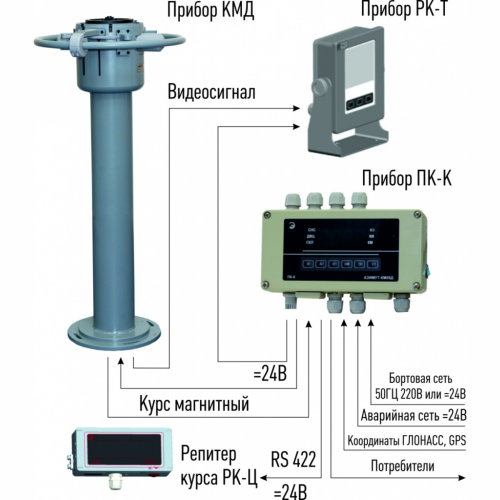

Компас работает от бортовой сети ~220 В 50 Гц, потребляя не более 50 Вт, и быстро входит в рабочий режим — не более чем за одну минуту. Точность его работы высока: погрешность пеленга составляет не более полуградуса, а погрешность электропередачи — не более полутора градусов. Для интеграции в современные системы навигации компас использует интерфейсы RS-422 и IEC61162-1 (NMEA0183 v.2.2). Отечественное производство гарантирует простоту монтажа, наладки и последующего технического обслуживания.

В то время как магнитный компас остается обязательным дублирующим средством, основную роль в современной навигации играют спутниковые системы. Группа компаний «Маринэк» разработала устройство дистанционной передачи курса (THD) — спутниковый компас «МИРАН СК-2».

«МИРАН СК-2» полностью соответствует международному стандарту ISO 22090-3:2014, используя метод ГНСС (Глобальных Навигационных Спутниковых Систем) для вычисления курса и координат судна с высочайшей точностью и стабильностью.

Система состоит из двух ключевых блоков:

1.   Антенна АСК-76: Этот компонент отвечает за прием спутниковых сигналов. Он обладает высокой чувствительностью, что позволяет надежно фиксировать сигнал даже при частичной видимости — например, под мостами или вблизи высотных прибрежных сооружений.

2.   Блок ДСК-7 (Отображение и Управление): Дисплейный блок, который отображает курсовую информацию и служит интерфейсом для передачи данных в другие навигационные приборы (РЛС, АИС, Авторулевой).

Главное преимущество СК-2 — его мультисистемность. Антенна АСК-76 одновременно принимает сигналы от четырех глобальных систем: GPS, ГЛОНАСС, BeiDou и Galileo. Обрабатывая информацию с более чем 1100 каналов, «МИРАН СК-2» обеспечивает исключительную стабильность и точность курсовых данных, независимо от того, какая из систем временно испытывает помехи.

Спутниковый компас разработан для широкого диапазона климатических условий. Антенна АСК-76 сохраняет работоспособность при температурах от −40°C до +55°C, а блок отображения ДСК-7 — в диапазоне от −15°C до +55°C.

Сферы применения магнитного компаса

- Коммерческое судоходство. Компасы служат важным инструментом для навигации торговых судов, перевозящих грузы по разнообразным маршрутам.

- Рыболовство. Компасы используются рыбаками для ориентирования и нахождения лучших мест для ловли рыбы.

- Обеспечение безопасности. Компасы находят применение в поисково-спасательных операциях для определения

Причины купить магнитный компас Азимут

- Четыре модификации для судов разных типов

- Крупная картушка с ценой деления 1 градус

- Низкие значения погрешностей измерений

- Потребление не более 50 Вт

- Время холодного старта - 1 мин
