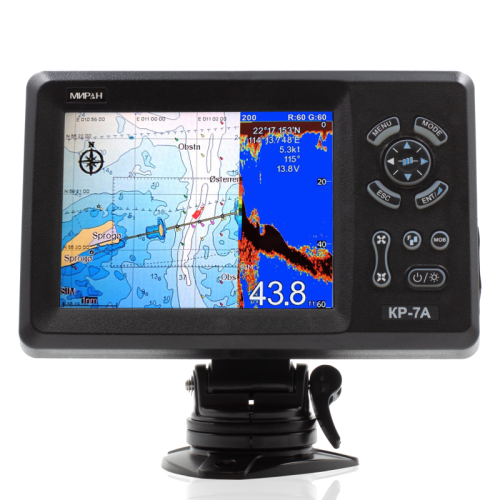

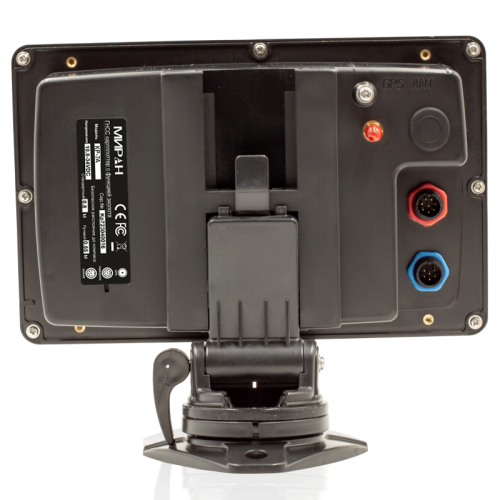

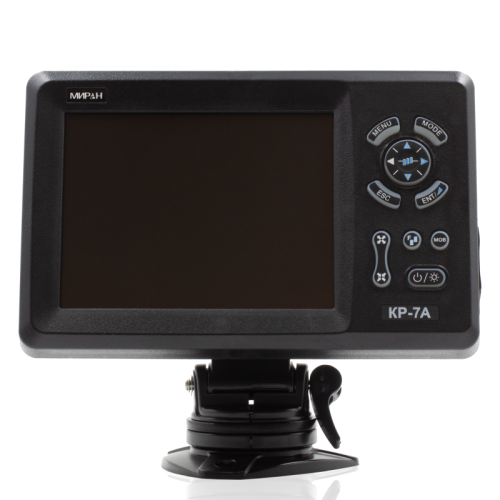

ГНСС картплоттер МИРАН КР-7А с АИС класса В
ГНСС-картплоттер МИРАН КР-7А — это высокотехнологичное устройство, предназначенное для навигации и мониторинга судоходства на воде. Использует спутниковые сигналы глобальных навигационных систем и картографию для определения местоположения судна. Система АИС передает в УКВ-диапазоне данные о параметрах судна и его движении в непрерывном автоматическом режиме.
Благодаря своим характеристикам и функционалу, устройство позволяет значительно повысить безопасность и эффективность судоходства. Одной из главных особенностей МИРАН КР-7А является его современная система ГНСС, обеспечивающая точное определение местоположения судна. С помощью данной технологии пользователи могут отслеживать свои координаты с высокой степенью точности. Это особенно важно в условиях открытых водоемов, где визуальные ориентиры могут быть ограничены
Этот картплоттер способен работать с различными навигационными картами и базами данных. Такими как C-MAP, Navionics, KChart2.0 и KChart3.0. то позволяет капитанам планировать свой маршрут, учитывая особенности акватории.
Функция эхолота в МИРАН КР-7А обеспечивает измерение глубин водоемов. Эхолокация также активно применяется в спортивной и любительской рыбалке. Автоматическая идентификационная система (АИС) и функция эхолота позволяют ГНСС картплоттеру МИРАН КР-7А обеспечить безопасность мореплавания, как важнейшее условие экономической целесообразности эксплуатации любого судна.
Используя МИРАН КР-7А, пользователи могут не только получать информацию о других судах в районе. Но и делиться своими данными с ними. Это создает коллективную картину навигационной обстановки, способствуя более безопасному и эффективному судоходству.
Модуль АИС-класса В+ имеет частоту 156.026 МГц ~ 162.025 МГц. Технология создания SOTDMA, методом доступа к каналам, основанный на временном разделении мультиплексирования. Скорость передачи данных 9600 бит/с.
МИРАН КР-7А обладает интуитивно понятным экраном с высоким разрешением, что делает его использование легким и комфортным. Пользователи могут быстро находить нужные функции и настраивать устройство под свои предпочтения. В зависимости от условия видимости, экран предлагает различные режимы отображения, что увеличивает его универсальность при различном освещении и погодных условиях.
HD-эхолота составляет 16 цветов (включая цвет фона) в зависимости от интенсивности эха. Цвет фона можно выбрать из синего, светло-голубого, белого и черного.
Устройство имеет размеры 155,2ммх243х84,6 мм, вес 0,83 кг. Обладает защитой по стандарту IPX6 и для дисплея, и для GPS-антенны. Дисплей работает в широком диапазоне температур от -15°С до +55ׄ°С, GPS-антенна: от -25°С до +70°С.
Сферы применения картплоттера МИРАН КР-7А
- Рыболовство. Устройство позволяет пользователю осуществлять пометки на карте, отмечать и вести трассы целей в районах рыбного промысла.
- Навигация. Карплоттер позволяет точно определять местоположение судна, избегать навигационных опасностей, оценивать опасность столкновения с другими судами. В случае опасности, картплоттер позволяет безопасно расходиться с ними. Устройство помогает безопасно передвигаться по сложным маршрутам, обеспечивая безопасность плавания судов через узкие (узкости)/ мелководные участки.
- Картография. Картплоттеры активно используются для замены и дополнения печатных навигационных карт. Регулярное обновление электронных карт, внесение извещений и оповещений мореплавателям позволяют всегда иметь на борту.
Причины купить ГНСС картплоттер | МИРАН КР-7А
- Простота в эксплуатации
- ЖК-дисплей сверхвысокой яркости, для просмотра при сильном солнечном свете
- Совместимость с системой мультикартирования, C-MAP, Navionics, KChart2.0 и KChart3.0
- ЖК-дисплей с высоким разрешением
- Встроенный модуль AIS класса B+
- Выбираемая скорость вывода NMEA0183 в бодах и предложения
- Бесплатное использование системы KChart
- Водонепроницаемость IP66
|
Картлоттер
|
|
|
Габаритные размеры:
|
|
|
Длина
|
243 мм |
|
Высота
|
155,2 мм |
|
Толщина
|
84,6 мм |
|
Дисплей
|
7-ми дюймовый цветной TFT LCD разрешением 800х600 точек |
|
Путевые точки
|
12000 пользовательских путевых точек с названием, символом, 3 системных путевых точки: МОВ, Старт, Курсор,10 ближайших путевых точек |
|
Маршруты
|
30 маршрутов до 170 точек каждый, плюс режимы МОВ и Track Navigation или GOTO Track автоматический журнал трека на 8000 точек |
|
Треки
|
10 сохраняемых треков (до 8000 точек трека каждый) |
|
Предупреждения
|
ХТЕ, натяжение якоря, прибытие, скорость, напряжение сети, близость точки, таймер и тревога АИС (СРА и ТСРА) |
|
Режим отрисовки
|
1000 наносимых меток; 2000 наносимых линий (по 40 точек на каждый); 1000 рисунков с названием места |
|
Формат позиции
|
Долгота/широта |
|
Режимы отображения
|
8 Цветов для нанесения |
|
Карта
|
Режим день/ночь. Общая карта мира |
|
Доп. карта
|
Долгота/Широта Поддержка K-Chart 2.0, K-Chart 3.0, С-Мар Мах и Navionics+ |
|
АИС
|
|
|
Частота
|
156.025 MГц~162.025 МГц |
|
Доступ
|
SOTDMA |
|
Канал АИС 1
|
CH 87B (161.975 MГц) |
|
Канал АИС 2
|
CH 88B (162.025 MГц) |
|
Модуляция
|
GMSK |
|
Выходная мощность, Вт
|
>5 Вт (37 дБм ± 1,5 дБ) |
|
GPS приемник
|
|
|
Приемник
|
50-канальный приемник GNSS непрерывно отслеживает и использует до 50 спутников для вычисления вашего местоположения |
|
Время запуска
|
Холодный запуск: 29 секунд Горячий старт: 1 секунда |
|
Точность
|
Положение: 3 метра(95%) без S/ A Скорость: 0,1 метра/сек без S/A |
|
SBAS
|
Да |
|
QZSS
|
Да |
|
Спутниковая система
|
GPS, Beidou, ГЛОНАСС, Galileo |
|
Эхолот
|
|
|
Базовый диапазон
|
16 цветов (включая цвет фона) в зависимости от интенсивности |
|
Выходная мощность эхолота, Вт
|
600 |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
Базовая комплектация МИРАН КР-7А:
- Блок отображения - 1 шт.;
- Внешняя GPS-антенна с кабелем длиной 4 м (разъем SMA) - 1 шт.;
- Монтажные кронштейны - 1 шт.;
- Руководство по быстрому запуску и установке - 1 шт.;
- Стандартный комплект принадлежностей (один кабель питания / передачи данных, 2 запасных предохранителя, 3 винта для крепления на рабочем столе);
- Внешняя ГНСС антенна ГНСС-10 - 1 шт.;
Дополнительные аксессуары:
- Датчик эхолота: ТП-50/200 сквозной датчик корпуса (пластик, двухчастотный 600 Вт датчик температуры);
- ТБ-2-50/200 сквозной датчик корпуса (Бронза, двухчастотная мощность 600 Вт с датчиком температуры);
- Датчик для крепления на транце ТП-3-50/200 (пластик, двухчастотный, мощностью 600 Вт с датчиком температуры).
