Картплоттер

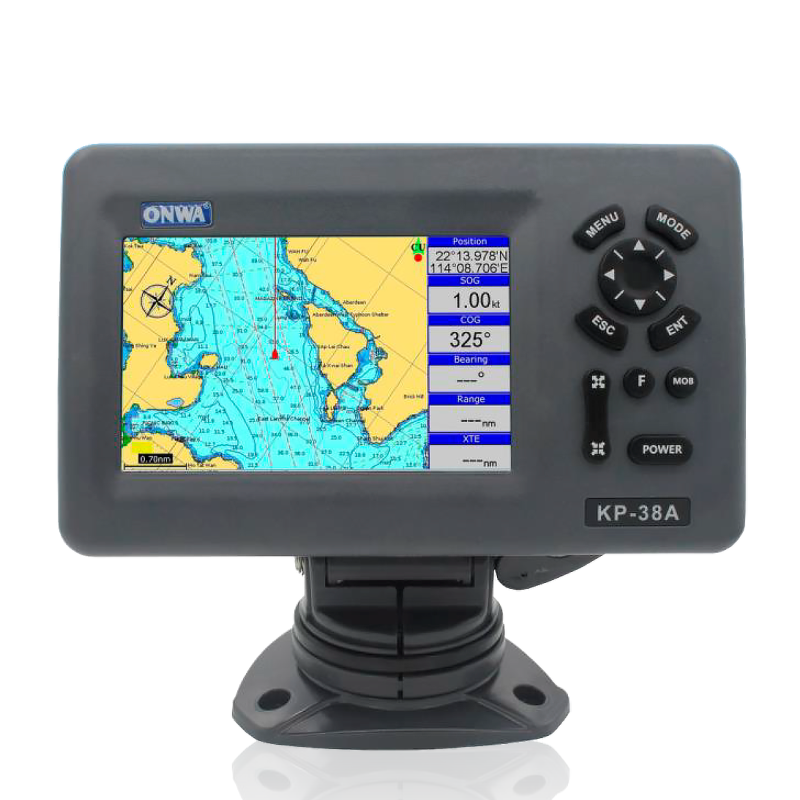

5-дюймовый картплоттер ONWA КР-38А со встроенным АИС транспондером класса B представляет собой навигационно-картографическую систему. ONWA КР-38А предназначен для непрерывного автоматического взаимного обмена статической и динамической (навигационной) информацией между судами и береговыми станциями. Картплоттер ONWA КР-38А обеспечивает навигационную безопасность плавания.
Причины купить картплоттера класса B
- Доступная стоимость и высокая надежность.
- Наличие VHF-передатчика.
- Два TDMA-приемника
- Расширенная базовая комплектация с ГЛОНАСС / GPS антенной (ГНСС-10)
- Полностью соответствует ПРИКАЗУ №137 ОБ УТВЕРЖДЕНИИ ПРАВИЛ ДВИЖЕНИЯ И СТОЯНКИ СУДОВ В МОСКОВСКОМ БАССЕЙНЕ ВНУТРЕННИХ ВОДНЫХ ПУТЕЙ РОССИЙСКОЙ ФЕДЕРАЦИИ от 5 апреля 2017г
|
Технические характеристики картплоттера ONWA КР-38А класса B
|
|
|

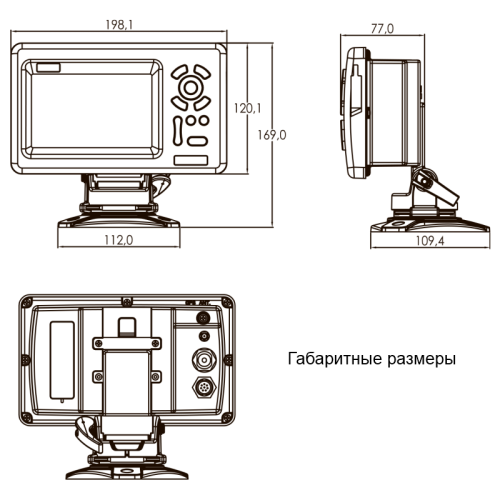

Габаритные размеры, мм
|
198х120х77 |
|
Полоса частот, МГц
|
156,0125-158,0125 МГц; / 160,6125-162,0375 МГц |
|
Шаг сетки частот, кГц
|
25 |
|
Модуляция
|
GMSK |
|
Излучаемая мощность, Вт
|
1,0 |
|
Класс излучения
|
G2B, F2D |
|
Ширина полосы излучения на уровне -30 дБ
|
18,8 кГц |
|
AIS Channel 1
|
161.975 MГц (канал 87B) |
|
AIS Channel 2
|
162.025 MГц (канал 88B) |
|
Девиация частоты, кГц
|
± 5 |
|
Отклонение частоты
|
± 10 х 10-6 |
|
Отклонение мощности несущей частоты, дБ
|
± 1,5 |
|
Паразитное излучение 9 кГц ... 1 ГГц
|
-30 дБм |
|
Поляризация
|
Вертикальная |
|
Чувствительность приемника
|
-123 дБм |
|
Модуляция при приеме
|
1,300 Гц / 2,100 Гц FSK |
|
Избирательность приемника по соседнему каналу, дБ
|
не хуже 70 |
|
Избирательность приемника по побочным каналам приема, дБ
|
не хуже 70 |
|
Тип антенны, дБ
|
штыревая, Кус=3 дБ |
|
Поляризация
|
вертикальная |
|
Скорость передачи
|
1200 б/с |
|
Тип транспондера
|
цифровой |
|
Антенна GPS «КА-07»
|
|
|
Количество каналов
|
50 |
|
Рабочая частота GPS приемника
|
1575,42 МГц + 1,023 МГц |
|
Частота вывода информации
|
1 Гц |
|
Принимаемый класс излучения
|
11М5G1D |
|
Стабильность частоты - долговременная
|
1 х 10–6 |
|
Точность определения места
|
5 м |
|
УКВ антенна «АШ-1,2-01»
|
|
|
Габариты
|
|
|
Диаметр, мм
|
22 |
|
Длина, м
|
1,2 |
|
Диаметр основания, мм
|
Ø30 мм |
|
Вес, г
|
455 |
|
Материал основания
|
Алюминиевый сплав |
|
Частота, МГц
|
156-163 |
|
Коэффициент усиления, дБи
|
3 |
|
Максимальная мощность, Вт
|
100 |
|
Волновое сопротивление, Ом
|
50 |
|
Соединитель
|
SO239 |
|
Степень защиты
|
IP56 |
|
Рабочая температура
|
От -35°C до +85°C |
|
Кабель, м
|
4,5 |
|
УКВ антенна «АШ-1,0-01»
|
|
|
Длина, м
|
1 |
|
Материал основания
|
Алюминиевый сплав |
|
Частота, МГц
|
156-163 |
|
Коэффициент усиления, дБи
|
3 |
|
Поляризация
|
Вертикальная |
|
Максимальная мощность, Вт
|
50 |
|
Волновое сопротивление, Ом
|
50 |
|
Кабель, м
|
4,5 |
|
Соединитель
|
PL259 |
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
Базовая комплектация картплоттера ONWA КР-38А класса B
- АИС класса В - 1 шт.
- ГЛОНАСС / GPS антенна (ГНСС-10) – 1шт.
- Инструкция по эксплуатации – 1 шт.
- Блок питания БП2412 (опция)
