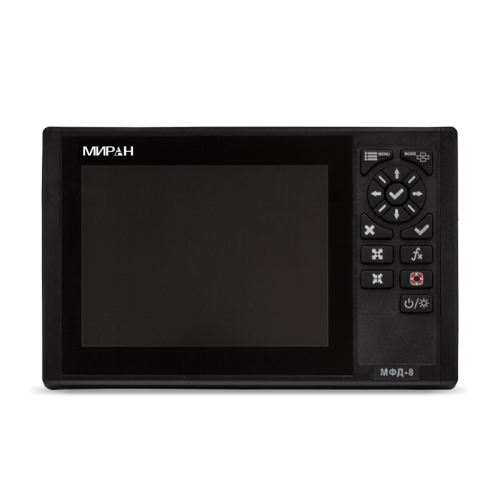

Мультифункциональный дисплей МИРАН МФД-8

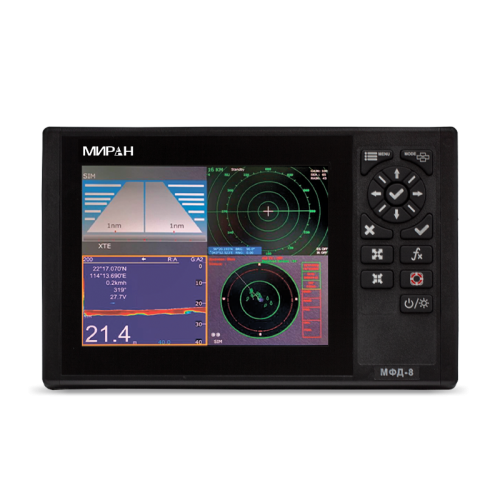

МИРАН МФД - мультифункциональный дисплей 8". Устройство устанавливается на любое маломерное судно. Прибор предоставляет пользователю полный контроль за навигационной системой судна, качественную картинку высокой четкости и интуитивно-понятное управление.
МИРАН МФД- 8 от ГК «Маринэк» может использоваться в качестве:
· Картплоттера. При подключении картографической информации и ГНСС-антенны устройство отображает положение судна на карте.
· Эхолота. При подключении датчика эхолота МФД-8 отображает рельеф дна, глубину и местонахождение рыбы.
· Транспондера АИС класса В. Используется для непрерывного обмена статической, динамической (навигационной) информацией между судами и береговыми станциями с помощью радиоволн УКВ диапазона.
· Радара. При подключении радарной антенны устройство используется как полноценная радиолокационная станция. РЛС дает возможность измерить время отражения излученного импульса от объекта и пеленг этого объекта относительно своего местоположения. Радар предоставляет информацию об объектах, находящихся вокруг судна.
МФД позволяет отображать погодную обстановку при подключении метеодатчика Миран РОСА.
Устройство выполняет различные задачи по отображению необходимой для судоводителя информации. При подключении дополнительных устройств МФД будет показывать курс судна, погодные показатели, нахождение рыбы и многое другое. Благодаря своей универсальности многофункциональный дисплей активно применяется на различных маломерных судах

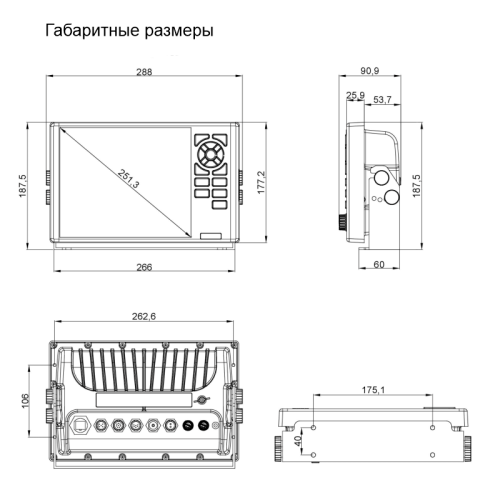

МИРАН МФД-8 имеет компактные габариты 187x288x79 мм, весом 2 кг. Это обеспечивает удобство в установке и перевозке оборудования. Диагональ дисплея составляет 8 дюймов, разрешение - 1024×768 пикселей. Цветной дисплей обеспечивает четкое и качественное отображение информации.
МФД поддерживает до 30 маршрутов. На каждом маршруте судоводитель может ставить до 170 путевых точек. Также имеется функция автоматического журнала отслеживания 8000 точек и возможность сохранения до 10 маршрутов.
Благодаря интуитивно понятному интерфейсу и универсальности, МИРАН МФД-8 является незаменимыми помощниками на водном транспорте. Специалисты группы компаний подберут необходимый комплект оборудования, исходя из Ваших потребностей.
Получить консультацию или приобрести МФД-8 Вы можете по телефону +7 (812) 309 39-15 или электронной почте info@seacomm.ru
Сферы применения МИРАН МФД-8
– Навигация. В совокупности с дополнительными аксессуарами МИРАН МФД 8 используется для определения и отображения позиции судна. Также отображает маршруты, буи, препятствия и другие навигационные данных на карте. Они помогают судоводителю контролировать передвижение судна, отслеживать навигационную обстановку.
– Идентификация судов. Функции транспондера АИС класса В могут быть использованы для обнаружения и идентификации других плавсредств в радиусе действия.
– Рыболовство. Многофункциональный дисплей вместе с датчиком эхолота отображает рельеф дна, глубину и местоположение рыбы.
Причины купить МИРАН МФД-8
– Цветной ЖК-дисплей с диагональю 8 дюймов
– Высокая яркость дисплея
– Встроенный модуль АИС класса В
– Совместимость с радарными антеннами и эхолотом МИРАН
– Возможна интеграция нескольких МФД в единую сеть и отображение информации на нескольких многофункциональных дисплеях
– Большой выбор трансдьюсеров
– Широкий выбор радарных антенн РА-7, РА-9 (в том числе для высокоскоростных устройств), АМ-12, АМ-18
– Совместимость с картографическими системами: K-Chart Mapping System, С-Мар Мах, Navionics+.
Закажите МИРАН МФД-8 прямо сейчас, чтобы получить выгодные предложения.
|
Общие характеристики
|
|
|
В*Ш*Г (мм)
|
187*288*79 |
|
Диагональ
|
8" |
|
Дисплей
|
цветной LCD |
|
Разрешение дисплея, пикс.
|
1024×768 |
|
Вес, кг
|
2 |
|
Напряжение питания
|
10-30 В (возможно питание от сети 220 В через блоки питания Миран) |
|
Степень водозащиты лицевой стороны дисплея
|
IPX6 |
|
Базовая карта
|
Всемирная |
|
Приливы и отливы
|
Встроенные данные о приливах по всему миру |
|
Диапазон рабочей температуры внутренних блоков
|
От -15°С до +55°C |
|
Диапазон рабочей температуры наружных блоков
|
От -25°C до +55°C |
|
Маршруты
|
Максимум 30 маршрутов, до 170 путевых точек на каждом |
|
Пути
|
Автоматический журнал отслеживания 8000 точек. 10 сохраненных путей (до 8000 точек на каждом). Позволяет проследить свой путь в обоих направлениях. |
|
Сигнализации
|
ХTE, дрейф на якоре, прибытие, скорость, напряжение, близость путевой точки, таймер и сигнализация АИС (CPA и TCPA) |
|
Палитра
|
Обычная, под солнечным светом, ночной режим, цвет карт NOAA |
|
Хранение пользовательских данных
|
Внутренняя резервная копия пользовательских настроек или внешняя SD-карта |
|
Интервалы построения графика
|
от 5 секунд до 60 минут или от 0,01 до 1 м |
|
Небесные тела
|
Восход/Закат солнца Восход/Заход Луны |
|
Модуль АИС класса В
|
|
|
Максимальное количество целей АИС на дисплее
|
700 |
|
Пути целей АИС
|
10 Сохраненных вручную путей (300 точек в каждом) |
|
Частота
|
156,026 МГц - 162,025 МГц |
|
Каналов АИС
|
2 |
|
Выходная мощность TX
|
>5 Вт (37 дБм +/-1,5дБ) |
|
Приемник ГНСС
|
|
|
Приемник
|
Приемник ГНСС с 50 параллельными каналами непрерывно отслеживает и использует до 50 спутников для вычисления и обновления вашего местоположения |
|
Частота обновления
|
1 сек. или 0,1 сек. (выбирается) |
|
Точность
|
Положение: 3 метра (95%) без S/A |
* - Обращаем внимание, что группа компаний «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых сторонними компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru

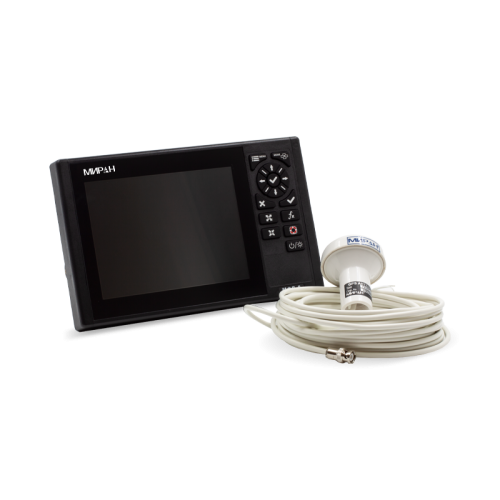

– Дисплейный блок – 1 шт.
– Антенна ГНСС Миран «ГНСС-10» с кабелем 10 метров – 1 шт.
– Стандартный монтажный комплект – 1 шт.
– ЗИП – 1 шт.
– Руководство по эксплуатации – 1 шт.
Опциональное оборудование:
– Радарная антенна.
– Радарная антенна РА-07 (4кВт 55см 24 об/мин).
– Радарная антенна РА-09 (4кВт 46см 24/36/48 об/мин).
– Роутер МИРАН МФДР.
– Датчик эхолота.
– УКВ-антенна (для функций АИС) – «АШ-1,2-01».
