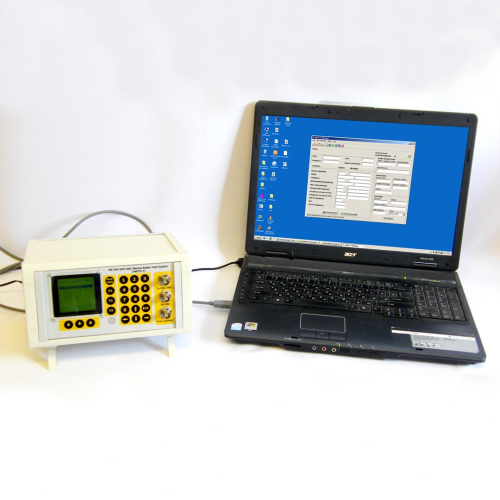

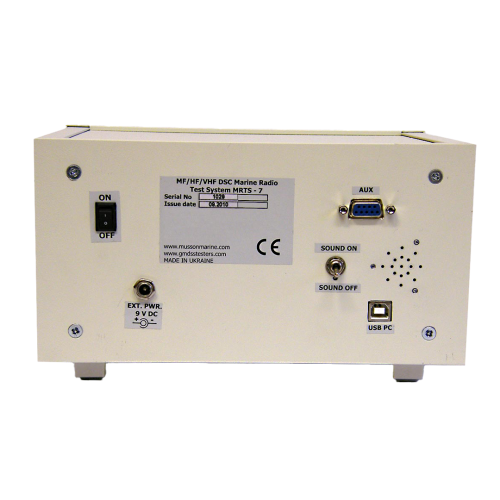

Универсальный тестер ГМССБ MRTS-7
Прибор диагностики и контроля ГМССБ MRTS-7 предназначен для проверки работоспособности, обеспечения ремонта и технического обслуживания следующих видов оборудования:
- УКВ-приёмопередатчиков;
- УКВ-приёмопередатчиков с ЦИВ;
- ПВ/КВ-оборудования радиотелефонной связи;
- ПВ/КВ ЦИВ контроллеров;
- ПВ/КВ-приёмников для ведения наблюдения за ЦИВ;
- Оборудования НАВТЕКС;
УКВ-аппаратуры двусторонней радиотелефонной связи;
- УКВ-аппаратуры двусторонней радиотелефонной связи с воздушными судами, в том числе работающей на частотах 121,5 МГц и 123,1 МГц.
Кроме основных тестирований оборудования, прибор позволяет генерировать ВЧ-сигналы в диапазоне 0,5-200 МГц и измерять частоту сигналов в диапазоне 0,1-640 МГц. Питание тестера может осуществляться от внешнего источника постоянного тока с напряжением 7,0 – 10,0 В и током нагрузки не менее 600 мА.
Тестер состоит из трёх основных модулей: модуля приёмника, модуля генератора и модуля контроллера.
Модуль приёмника предназначен для приёма и демодуляции ВЧ-сигналов ВК/КВ/УКВ диапазонов, а также для обеспечения остальных модулей стабилизированным напряжением. Также позволяет связываться с ПК, для настройки тестера.
Модуль генератора формирует сетку выходных частот в режиме SEND DSC, RF-OSC и частоты гетеродина для ПВ/КВ/УКВ-приёмников.

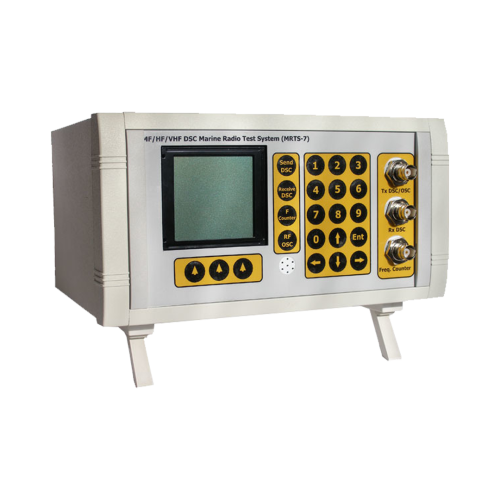

Модуль Контроллера предназначен для управления всем тестером, связи с компьютером, а также для измерения частоты. В этот модуль входят графический ЖК-индикатор и клавиатура.
Имеет интуитивно понятный пользовательский интерфейс. Тестер управляется с помощью меню, перемещение по которому выполняется при помощи 5-ти фиксированных навигационных клавиш.
Основное меню позволяет выбрать один из следующих режимов работы:
- SEND DSC – передача сообщений ЦИВ;
- RECEIVE DSC - прием сообщений ЦИВ;
- NAVTEX - передача тестового сообщения НАВТЕКС;
- LAB KIT - мини лаборатория: ВЧ-генератор, частотомер
- SET UP - установки тестера.
Также на панели присутствует световой регулируемый индикатор с 4 уровнями, которые изменяются по кругу в сторону.
Работает в диапазоне температур от 0°С до +45°С с относительной влажностью воздуха до 95%.
Сферы применения тестера ГМССБ, АРБ и АИС

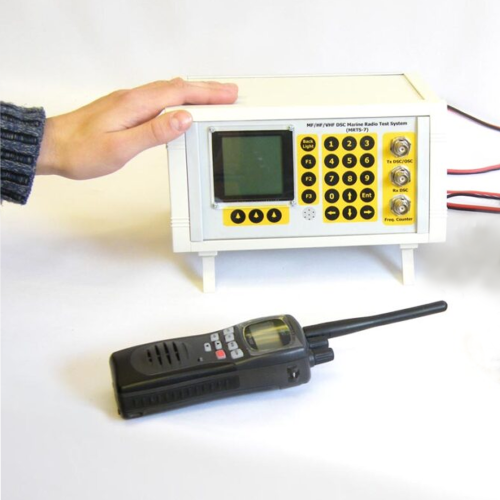

- Тестирование УКВПВ/КВ-радиостанций. Проверяет работоспособность устройств на каналах 6, 13 и 16, а также тестируется допуск по частоте и выходной мощности.
- Тестирование оборудования НАВТЕКС. Проверяется правильность работы посредством передачи тестового сообщения.
- Тестирование УКВ-аппаратуры двусторонней радиотелефонной связи с воздушными судами. Измеряет частоту и мощность носимых радиотелефонных станций, работающих в диапазоне 300,025-300,225 МГц, предназначенных для судов река-море.
Причины купить универсальный тестер
- Посылает/принимает сигналы с ИВ на международных частотах
2177.0 и 2189.5 кГц
- Интуитивно понятный интерфейс
- Режимы частотомера и ВЧ-генератора.
- Встроенный стабилизатор напряжения
- Широкий диапазон рабочих температур от -0°С до +45°С
|
Диапазон в режиме частотомера
|
0,1-1000 МГц |
|
Диапазон в режиме генератора частот
|
1.5-200 мГц |
|
Диапазон частот приёма/передачи сигнала с ИВ
|
2177.0 МГц |
|
|
2189.5 кГц |
|
Питание постоянного тока от внешнего источника
|
12-28В DC |
|
Работа от обычной сети с помощью адаптера
|
100-240VAC/50-60Hz |
|
Выходное сопротивление выхода Tx DSC / OSC
|
(50 ± 5) Ом |
|
Входное сопротивление по входу Rx DSC
|
(50 ± 5) Ом |
|
Приёмник
|
Супергетерод |
|
Измерение частоты
|
+/-0.2ppm +/-1 разряд |
|
|
+/-0.2 кГц |
|
Выходные сигналы
|
|
|
Номинальная частота
|
+/-0.2ppm |
|
Измерение девиации частоты
|
+/-0.5 цГц (+/-0.1 кГц at 5кГц) |
|
Рабочая температура
|
0°С до +50°С |
|
Температура хранения
|
От -30°С до +60°С |
|
Относительная влажность
|
95% |
|
Вес
|
2.5 кг |
|
Порт
|
USB |
|
Индикатор
|
ЖК |
|
Клавиатура
|
Да |
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
- Блок питания - 1 шт;
- Измеритель мощности PS-1 - 1 шт;
- ВЧ кабель - 1 шт;
- Антенна - 1 шт;
- Кабель для ПК - 1 шт;
- Программное обеспечение и драйвера - 1 шт;
- Руководство пользователя - 1 шт;
