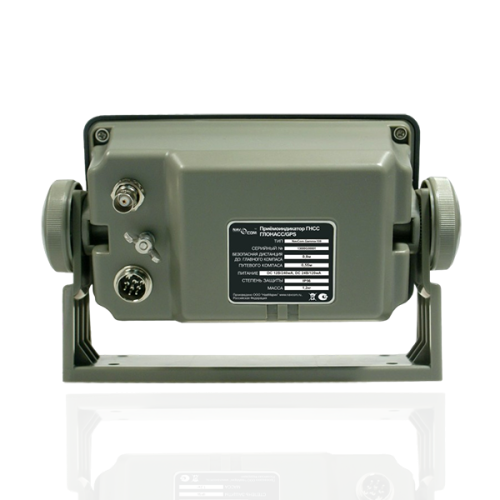

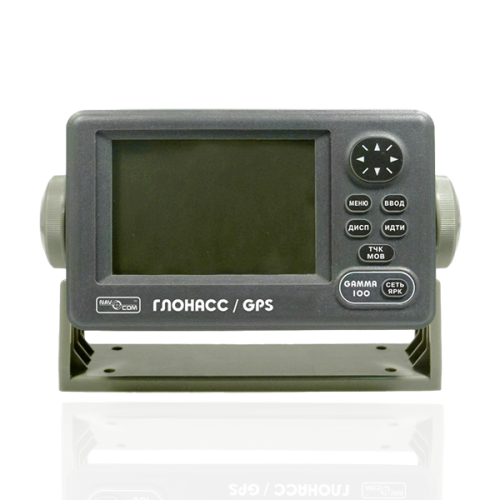

Комбинированный ГНСС-приемоиндикатор NavCom Gamma 100
NavCom Gamma 100 – комбинированный ГНСС-приёмоиндикатор, обеспечивающий контроль движения судна по маршруту при помощи путевых точек. Комбинированный приемоиндикатор используется на судах внутреннего и внешнего плавания со скоростью до 130 км/ч (70 узлов). Устройство поддерживает работу в ГНСС ГЛОНАСС и GPS. Включенный в состав приемоиндикатора модуль NV08C КБ «НАВИС» позволяет работать со всеми видимыми спутниками из всех созвездий ГНСС.
Приемоиндикатор NavCom Gamma 100 имеет пять рабочих дисплеев: плоттера, магистрали, управления, навигационных данных, пользователя. На дисплее плоттера Gamma 100 отображается пройденный судном путь, пеленг на курсор и другие данные. Дисплей магистраль показывает трехмерный вид движения судна в направлении точки назначения. На дисплее управления приводятся данные о скорости, курсе, пеленге, расчетном времени прибытия в точку назначения.

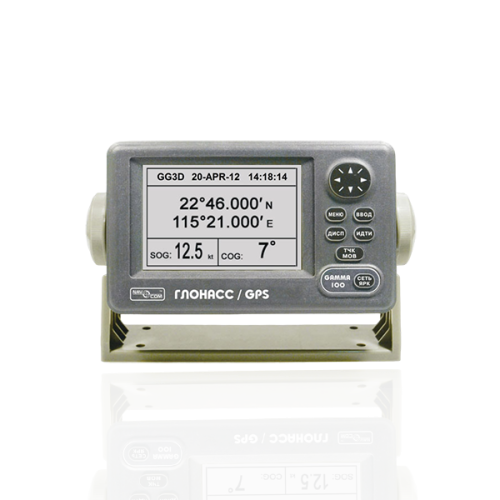

Дисплей навигационных данных комбинированного ГНСС-приемоиндикатора показывает его статус, позицию по широте и долготе, курс относительно земли. Также указываются скорость относительно земли, дата и время. Дисплей пользователя отображается в двух форматах:
- цифровом (с указанием цифровых навигационных данных, выбранных пользователем);
- спидометра (отображаются цифровые и аналоговые показания скорости относительно земли).
Gamma 100 поддерживает возможность создания до 50 маршрутов, а также одного маршрута LOG для временного хранения. Маршрут может содержать 30 маршрутных точек. В приемоиндикаторе NavCom предусматривается возможность выведения навигационных данных на внешнее оборудование выводятся в формате NMEA 0183. Устройство подключается к внутренней бортовой сети судна 24В постоянного тока. Имеется защита от переполюсовки и перенапряжения.
Приемоиндикатор NavCom Gamma 100 имеет пять рабочих дисплеев: плоттера, магистрали, управления, навигационных данных, пользователя. На дисплее плоттера Gamma 100 отображается пройденный судном путь, пеленг на курсор и другие данные. Дисплей магистраль показывает трехмерный вид движения судна в направлении точки назначения. На дисплее управления приводятся данные о скорости, курсе, пеленге, расчетном времени прибытия в точку назначения.
Дисплей навигационных данных комбинированного ГНСС-приемоиндикатора показывает его статус, позицию по широте и долготе, курс относительно земли. Также указываются скорость относительно земли, дата и время. Дисплей пользователя отображается в двух форматах:
- цифровом (с указанием цифровых навигационных данных, выбранных пользователем);
- спидометра (отображаются цифровые и аналоговые показания скорости относительно земли).
Gamma 100 поддерживает возможность создания до 50 маршрутов, а также одного маршрута LOG для временного хранения. Маршрут может содержать 30 маршрутных точек. В приемоиндикаторе NavCom предусматривается возможность выведения навигационных данных на внешнее оборудование выводятся в формате NMEA 0183. Устройство подключается к внутренней бортовой сети судна 24В постоянного тока. Имеется защита от переполюсовки и перенапряжения.
Сферы применения ГНСС-приемоиндикатора NavCom Gamma 100
- Навигация и судоходство. Обеспечивает определение текущих координат, времени, скорости и других данных для безопасности движения судов.
Причины купить
- Возможность работы со всеми видимыми спутниками из всех созвездий ГНСС.
- Пять рабочих дисплеев.
- Широкий диапазон рабочих температур.
- Защита от переполюсовки и перенапряжения.
Причины купить
- Возможность работы со всеми видимыми спутниками из всех созвездий ГНСС.
- Пять рабочих дисплеев.
- Широкий диапазон рабочих температур.
- Защита от переполюсовки и перенапряжения.
|
Тип
|
Приемоиндикатор ГНСС |
|
Модель
|
NavCom Gamma 100 |
|
Масса основного дисплейного блока, кг
|
0,56 |
|
Масса антенны с кабелем, кг
|
0,51 |
|
Поддержка систем координат
|
ПЗ-90/WGS-84/СК-42/СК-95 |
|
Приемная система
|
L1 (CT-код), 1602,5625…1615,5 МГц; L1 (C/A-код), 1575,42 МГц |
|
Режимы определения местонахождения
|
ГЛОНАСС/GPS (GG3D), ГЛОНАСС (GL3D), GPS (GP3D) |
|
Время получения первого достоверного навигационного решения
|
Перезахват < 1 с, «горячий» старт < 3 с, «холодный» и «теплый» старт 30 с |
|
Интервал обновления позиции
|
1 с |
|
Минимальное разрешение отображаемых координат
|
0,001 мин |
|
Дисплей
|
Монохромный ЖКИ, 95х60 мм, 240х160 точек |
|
Проекция
|
Меркаторская |
|
Объем памяти
|
Путь - 2500 точек, маршрутные точки - 999 точек с комментариями |
|
Объем хранения
|
50 маршрутов по 30 маршрутных точек в каждом |
|
Тревоги
|
Прибытия якорной стоянки, ошибки отклонения от курса, скорости (выше, ниже), по времени, пройденной дистанции |
|
Шкалы дисплеев плоттер и магистраль
|
0.02/0.05/0.1/0.2/0.5/1/2/5/10/20/40/80/160/320 0.2/0.4/0.8/1/2/4/8/16 |
|
Рабочий протокол
|
NMEA 0183 v.2.0 |
|
Физический интерфейс
|
RS-422 |
|
Вывод данных
|
DTM, GBS, GGA, GNS, RMC, VTG, ZDA, AAM, APB, BOD, BWC, XTE. Загрузка в ПК данных маршрутов и маршрутных точек. |
|
Ввод данных
|
Выгрузка из ПК, NMEA WPL |
|
Питание
|
12-24 В постоянного тока (240-120 мА) |
|
Диапазон рабочих температур основного дисплейного блока
|
От - 15°С до + 55°С |
|
Диапазон рабочих температур антенны
|
От - 40°С до + 55°С |
|
Степень защиты основного дисплейного блока
|
IP44 |
|
Степень защиты антенны
|
IP56 |
|
Сертификат РКО
|
Имеется |
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
Базовая комплектация
- Основной дисплейный блок – 1 шт.

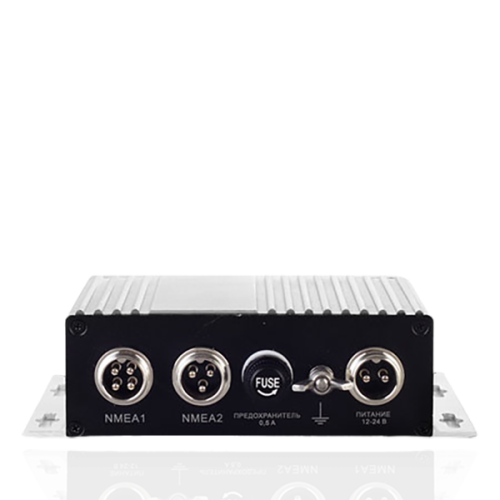

- Коммутационный блок с предохранителем (5А) – 1 шт.
- Антенна (кабель 10 м) – 1 шт.
- Кабель питания/данных – 1 шт.
- Разъёмы интерфейсных кабелей
- Руководство по эксплуатации – 1 шт.
- Паспорт – 1 шт.
- Сертификат РКО – 1 шт.
- Основной дисплейный блок – 1 шт.
- Коммутационный блок с предохранителем (5А) – 1 шт.
- Антенна (кабель 10 м) – 1 шт.
- Кабель питания/данных – 1 шт.
- Разъёмы интерфейсных кабелей
- Руководство по эксплуатации – 1 шт.
- Паспорт – 1 шт.
- Сертификат РКО – 1 шт.

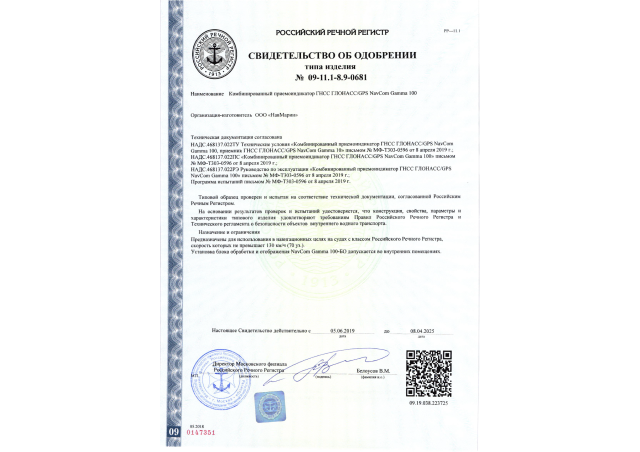

.png "Сертификат РКО Gamma 100")
