Регистратор данных рейса HLD-VDR 600

Регистратор данных рейса (УРДР) Highlander HLD-SVDR 600 для морского и речного флота

Highlander HLD-SVDR 600 - это современный упрощённый регистратор данных рейса (УРДР), разработанный специально для автоматического сбора, регистрации и долговременного хранения критически важной информации о движении судна, работе его технических средств и акустической обстановке в ходовой рубке. Устройство полностью отвечает требованиям Междуморской организации (IMO) и сертифицировано Российским Морским Регистром Судоходства (РМРС).

Система построена по модульному принципу, что позволяет адаптировать конфигурацию под любые типы судов - от малотоннажных буксиров до крупнотоннажных танкеров и круизных лайнеров.

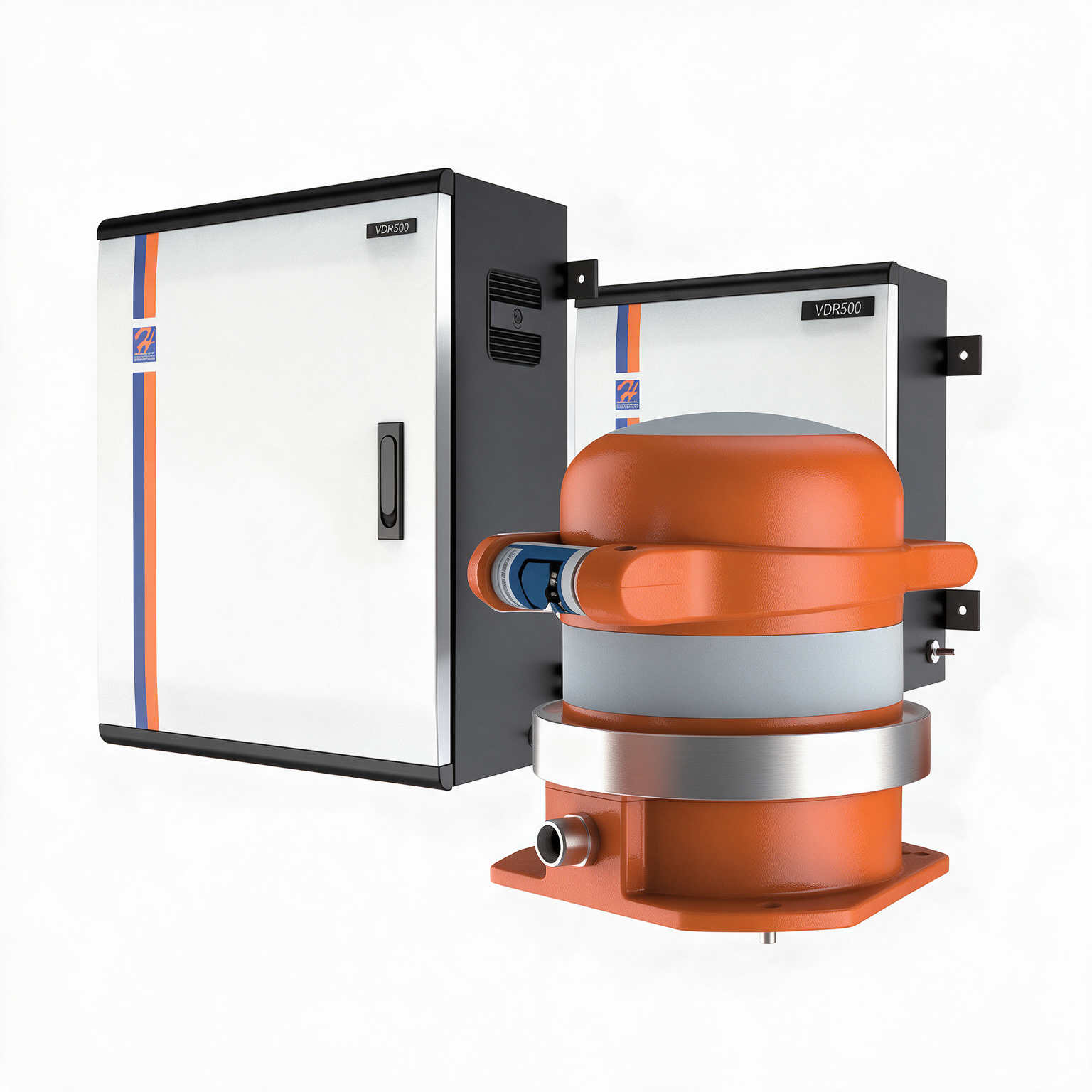

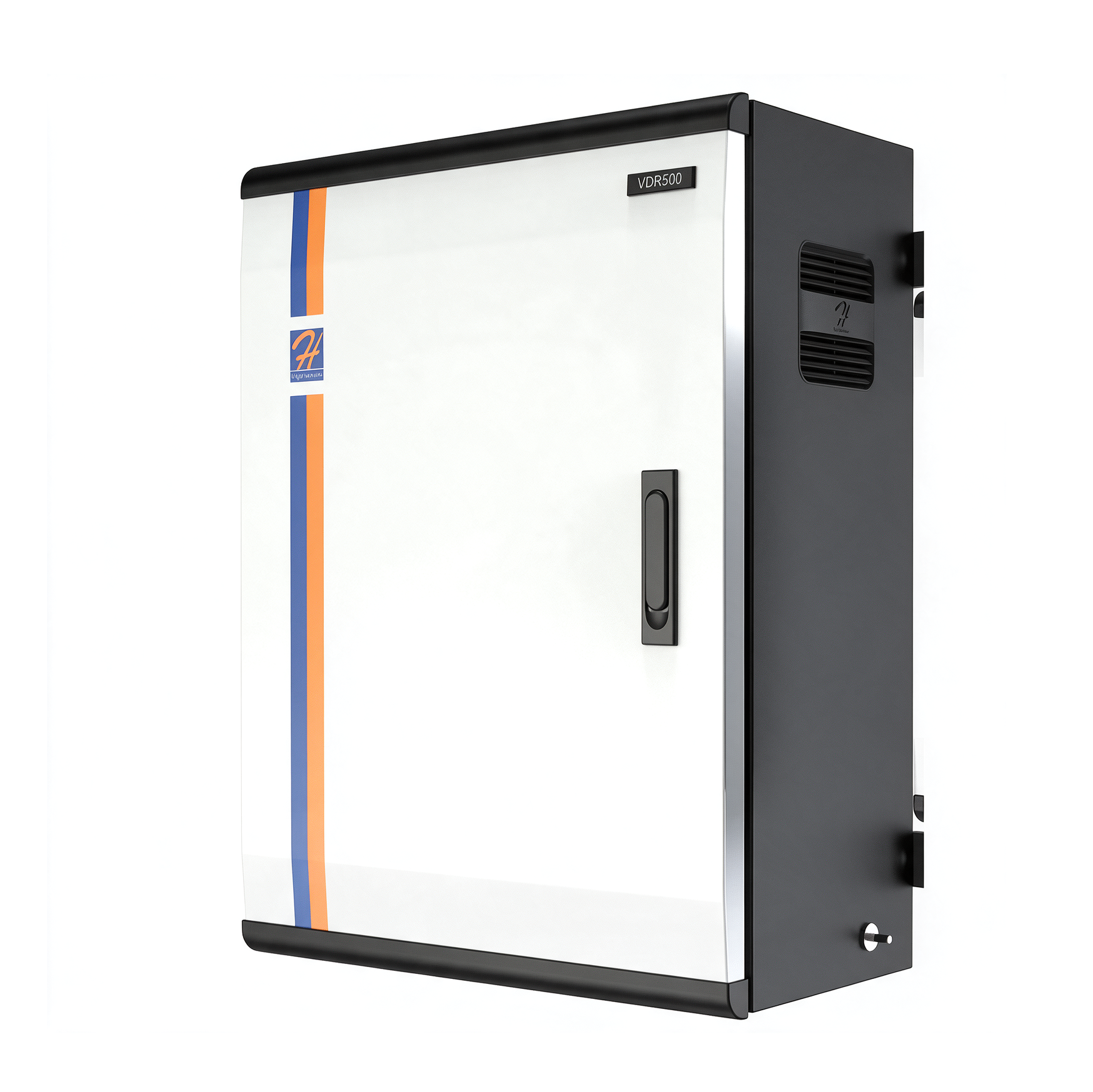

Базовый комплект поставки включает главный блок (Main Unit MU600), в который интегрирован модуль долговременной записи (Long-term Recorder Unit) на 512 ГБ. MU600 является «сердцем» системы: он принимает и обрабатывает все поступающие потоки данных, обеспечивает их синхронизацию, сжатие и запись как во внутреннюю память, так и одновременно в две защищённые капсулы - стационарную и свободно всплывающую. Главный блок питается от судовой сети 110/220 В переменного тока либо от резервной батареи 24 В постоянного тока ёмкостью 7 Ач, которая гарантирует работу в течение не менее 2 часов при полном отключении внешнего питания – это критически важно для сохранения данных в аварийных ситуациях.

Управление и отображение информации осуществляется через операторский пульт OPU600, высококонтрастный сенсорный ЖК-дисплей с разрешением 800×480 пикселей. Интерфейс интуитивно понятен, на главном экране выводятся все текущие предупреждения и аварийные сигналы, а также статус записи и состояния всех подключённых модулей. Пульт монтируется заподлицо в приборную панель или стену, что экономит пространство и придаёт рабочему месту штурмана аккуратный вид.

Для приёма речевой информации в системе предусмотрены микрофонные блоки: внутренний MIC600 (IP22) для установки внутри рубки и внешний MIC610 (IP56) для размещения на открытых палубах или в шумных помещениях. Оба микрофона обладают частотным диапазоном 100–12 000 Гц, что обеспечивает чёткую запись переговоров командного состава, речевых оповещений и сигналов УКВ-радиостанций. Встроенная функция самодиагностики позволяет удалённо проверять работоспособность каждого микрофона без физического доступа к нему.

Модуль последовательного сбора данных DAU600 предоставляет 20 каналов для подключения источников по стандарту IEC 61162 (NMEA 0183) – это позволяет подключать GPS/ГЛОНАСС-приёмники, гирокомпасы, лаги, эхолоты, АИС, автоматические системы управления и другие навигационные приборы. Скорость обмена выбирается индивидуально для каждого порта, что гарантирует совместимость с оборудованием разных производителей.

Для регистрации видеосигналов служит видео-блок VAU600, принимающий до 4 каналов VGA с разрешением до 2048×1200 пикселей. Это даёт возможность записывать изображения с радаров, картплоттеров (ECDIS) или систем кругового обзора, что существенно повышает информативность восстановления событий при расследовании инцидентов.

Нестандартные аналоговые и дискретные сигналы обрабатываются блоком NAU600: он имеет 8 входов для токовых (4–20 мА) или потенциальных (0–10 В) датчиков, 64 «сухих» контакта (ON/OFF) и ещё 16 конфигурируемых входов, которые можно переключать между активным и пассивным режимами. Такой набор позволяет подключать любые измерительные преобразователи – от температуры и давления до положения клапанов и состояния дверей – делая систему универсальным «черным ящиком» для всего судна.

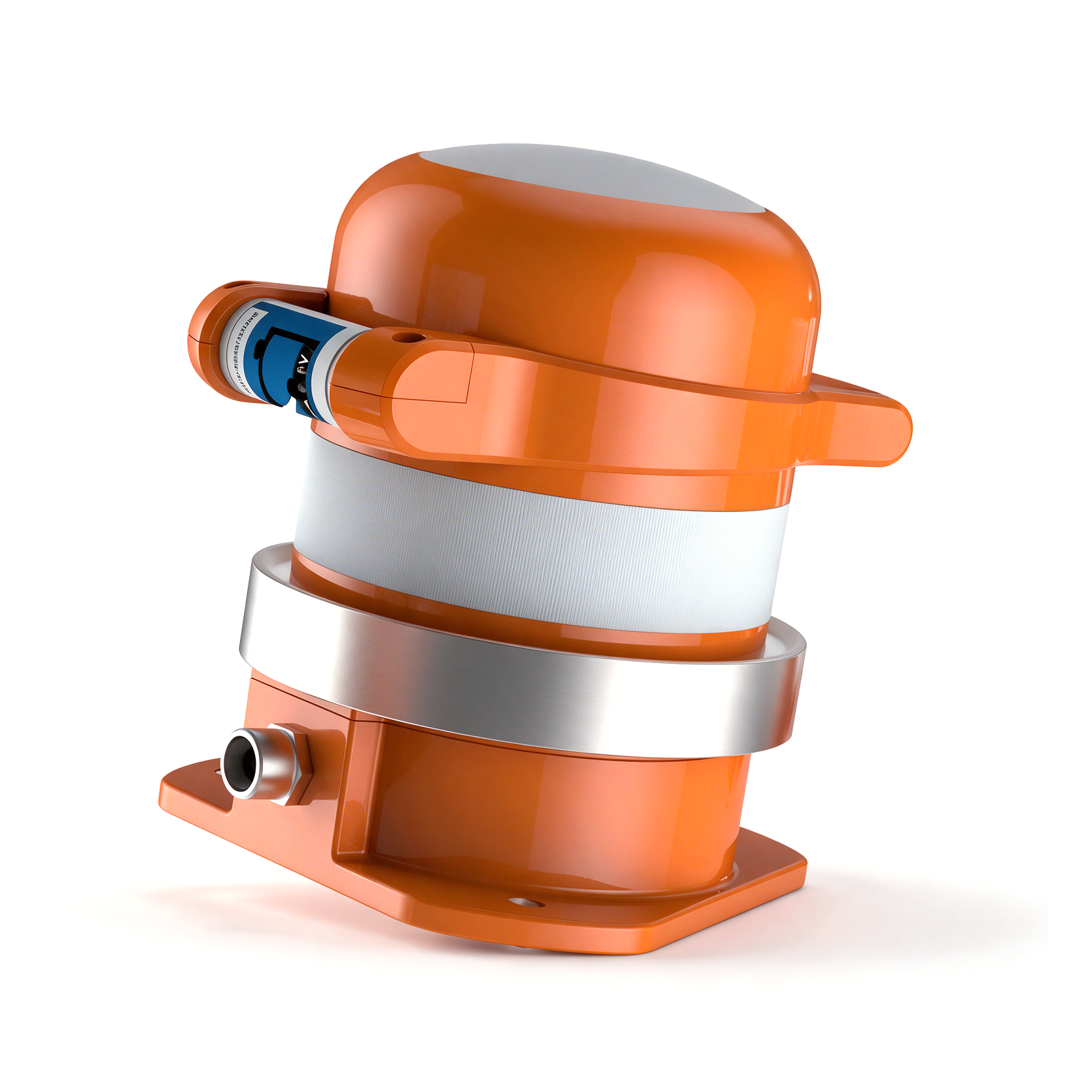

Ключевое преимущество HLD-SVDR 600 – двойная система физического сохранения информации. Стационарная защищённая капсула PDC600 с памятью 32 ГБ размещается внутри корпуса главного блока и обладает классом защиты IP66, что защищает её от пыли и мощных водяных струй. Капсула способна сохранять запись не менее 48 часов непрерывно в условиях повышенной вибрации и температуры до +70 °C.

Весь комплекс работает под управлением операционной системы Microsoft Windows 7/10 с проприетарным ПО версии 2.2.5. На пульте OPU600 и на внешнем компьютере (для конфигурирования) установлены единые приложения: программное обеспечение воспроизведения Playback Software, конфигуратор системы и инструменты для экспорта данных в стандартные форматы. Интерфейс локализован на русский язык, поддерживает просмотр временных осей, наложение треков на карты, синхронное воспроизведение аудио, видео и телеметрии – что значительно упрощает анализ рейса.

Система также включает встроенное ПО самотестирования, которое циклически проверяет целостность всех модулей и каналов; при обнаружении сбоя на экране OPU600 появляется чёткое описание проблемы и рекомендации по её устранению, что снижает время простоя и затраты на техническое обслуживание.
