Система видеонаблюдения МИРАН СКО-0219 на базе INFIRAY IRS-PT664C
Группа компаний «Маринэк» специализируется на производстве систем видеонаблюдения на базе оптических и инфракрасных датчиков, а также систем автоматического управления. Система видеонаблюдения МИРАН СКО-0219 (анти БПЛА) на базе INFIRAY IRS-PT6 используется для всепогодного, круглосуточного наблюдения за территорией. Система видеонаблюдения обеспечивает возможность обработки изображений с помощью алгоритмов машинного обучения, искусственного интеллекта. Система видеонаблюдения МИРАН СКО-0219 передаёт изображения (другие данные) по сетям связи. В основе визуального, инфракрасного режима системы видеонаблюдения лежит IRS-PT6. IRS-PT6 - неохлаждаемая двухспектральная PTZ-камера с двойным спектром от производителя Yantai IRay Technology Co., Ltd.

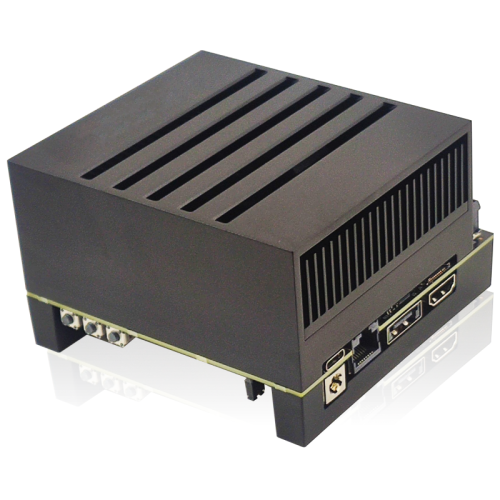

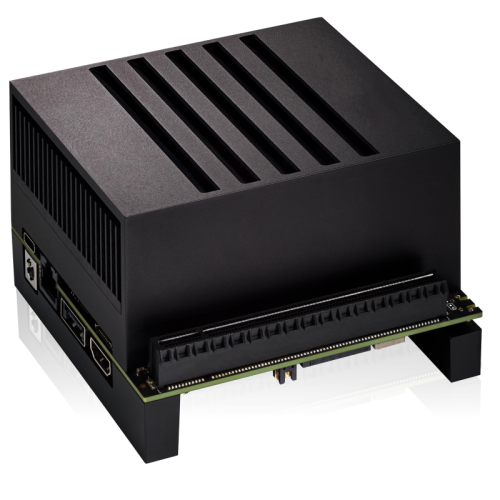

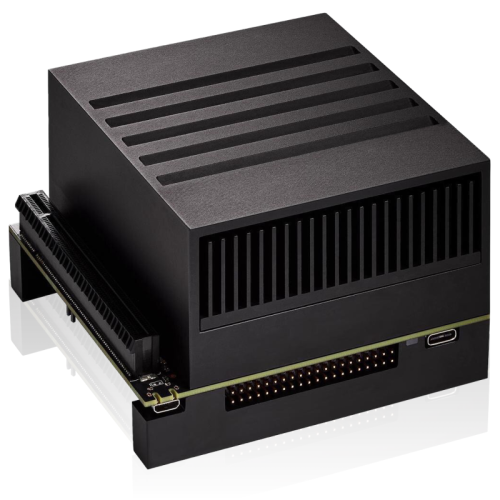

Система видеонаблюдения оборудована встроенным блоком питания МИРАН в своей системе управления. Встроенный блок МИРАН питает датчики обнаружения, вычислительные мощности от основного питания в 220 Вольт. Встроенный блок также питает оборудование от аварийного питания в 24 В с автоматическим переходом на резервное питание в случае пропажи основного. Система видеонаблюдения на базе Jetson AGX Xavier NVIDIA Corporation размещается в серверном шкафу с подогревом, охлаждением.

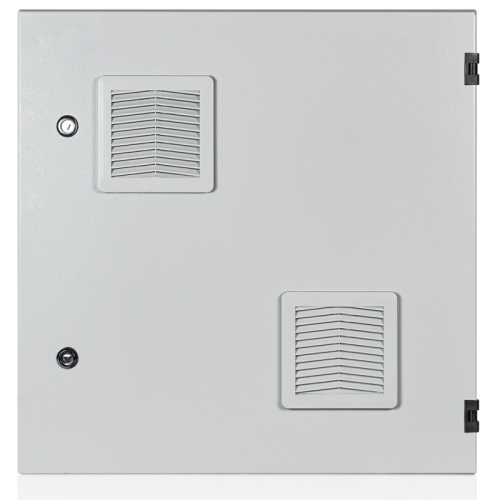

Серверный шкаф МИРАН предназначен для размещения активного и пассивного телекоммуникационного оборудования в сложных климатических условиях внешней окружающей среды. Имеет цельнометаллическую сварную конструкцию. Крепление шкафа осуществляется на стену или столб (крепление на столб приобретается дополнительно). Дверь шкафа двухслойная вентилируемая, внутри установлен фильтр, также имеются места для установки вентиляторного модуля. Кабельные вводы в шкафу выламываемые, расположены в днище. Внутри шкаф обклеен утеплителем. Вертикальные направляющие регулируются по глубине. Все металлические части шкафа соединены в единый контур. Степень защиты оболочки IP65 (с установленным кондиционером или вентиляторным модулем - IP55)
Оснащение шкафа управления МИРАН:
- Модем с WiFI 2,4 ГГц, а также 5 ГГц
- Внешние вводы основного, резервного питания
- LAN порты
- Блок питания с аварийным резервированием от АКБ
- Комплект АКБ
- Система микроклимата с подогревом и кондиционированием
- Датчики вскрытия
- Система заземления
- Автоматы питания
- Вычислитель с предустановленным ПО обработки изображений с помощью алгоритмов машинного обучения и искусственного интеллекта и передачей изображения (и других данных) по сетям связи
- Замок (электронный или механический по желанию Заказчика)
- Система вскрытия
- Выполнен в антивандальным исполнении с замком от несанкционированного доступа
Программное обеспечение (VS-4) нижнего уровня системы видеонаблюдения МИРАН СКО-0219 (анти БПЛА) предназначено для управления положением датчиков по углу месту, азимуту.
Кабель витая пара UTP, соединяющий систему автоматического управления с камерой, может поставляться по требованию заказчика разной длины. МИРАН СКО-0219 на базе INFIRAY IRS-PT4 - уникально, полностью сбалансировано для применения в системах искусственного интеллекта видеонаблюдения. А также применимо в системах распознавания с возможностью записать, обработать, передать информацию с датчиков, телеметрию, прочие данные.
Комплект оборудования для создания системы видеонаблюдения МИРАН СКО-0219 (анти БПЛА) поставляется с органами управления для климатических условий У1 (опционально УХЛ1 по ГОСТ 15150-69 и предназначено для эксплуатации на улице, а также внутри помещений при температуре от минус 45 до плюс 40 °С, при верхнем рабочем значении относительной влажности 98% при температуре +25 °С, с возможностью внешней подачи сигналов управления и приема информации на базе протоколов TCP/IP.
Внешний вид и технические характеристики могут быть изменены производителем.
Сферы применения системы видеонаблюдения МИРАН на базе INFIRAY IRS-PT664C
– Специальное оборудование. Системы видеонаблюдения МРАН могут использоваться как в гражданской, так и военной сферах для обнаружения несанкционированного доступа на объекты.
– Общественная безопасность. Система видеонаблюдения МИРАН на базе IRS-PT664C используется в правоохранительных органах, предоставляет высококачественное изображение и возможность ночного видения, что обеспечивает надежную защиту для жителей и предотвращает преступную деятельность.
– Промышленность и производство. INFIRAY IRS-PT664C может быть использована для обнаружения дефектов и проблем, контроля процесса работы и обеспечения безопасности рабочих.
Причины купить систему видеонаблюдения МИРАН
– МИРАН СКО-0219 предупреждает о несанкционированном проникновении на охраняемое пространство
– Обеспечивает круглосуточное наблюдение
– Обработка изображения с помощью искусственного интеллекта
– Поддерживает инфракрасный объектив 25–75 мм с непрерывным зумом
– Поддерживает точное обнаружение внештатных ситуаций, например, пожара с помощью теплового изображения
– Широкий диапазон рабочих температур
– Блок питания автоматически переходит на резервное питание в случае пропажи основного
– Обеспечивает круглосуточное наблюдение
– Обработка изображения с помощью искусственного интеллекта
|
Видео и инфракрасный датчик Характеристики теплового спектра
|
|
|
Размеры, мм
|
250*480*400 |
|
Вес, кг
|
14 |
|
Инфракрасный тип датчика
|
Неохлаждаемый детектор VOx FPA |
|
Спектральный диапазон
|
8～14μm |
|
NETD
|
≤50mK(@25°C,F#1.0,25Hz) |
|
Разрешение
|
1280*1024 |
|
Шаг пикселя
|
12 мкм |
|
Фокусное расстояние
|
25-75 мм |
|
Режим фокусировки
|
Авто/ручной/однократный снимок |
|
FOV
|
17.6°×14.1°~2.0°×1.6 |
|
Пространственное разрешение
|
0.480~0.053 мрад |
|
Видимый тип датчика
|
|
|
Матрица Сенсор
|
1/1,8 дюйма 4 Мп CMOS |
|
Макс. разрешение
|
2688×1520 |
|
Фокусное расстояние
|
6~300 мм |
|
Режим фокусировки
|
Авто/Ручной/Однократный автоматический снимок |
|
FOV (Угол обзора)
|
29.1°×16.7°～0.5°×0.3° |
|
WDR
|
День/Ночь |
|
Ручной/автоматический режим управления
|
Да |
|
Стабилизация
|
Поддержка оптической стабилизации изображения (OIS) |
|
PTZ камера
|
|
|
Диапазон панорам
|
Непрерывное вращение на 360° |
|
Скорость панорамирования
|
0.1°～ 120°/s |
|
Диапазон наклона
|
90°～ +40° |
|
Скорость наклона
|
0.01°～60°/s |
|
Режим сканирования
|
Предустановка/тур /патрулирование |
|
Сканирование
|
Линейное |
|
Сеть
|
|
|
Протоколы
|
TCP/IP, UDP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, RTP , RTSP, RTCP, IGMP, SMTP, NTP, QoS |
|
Одновременный просмотр в реальном времени
|
до 2 каналов |
|
Источник питания
|
DC 48V±15% |
|
Интерфейс связи
|
RJ45 самоадаптивный порт Ethernet 10M/100M |
|
Интерфейс сигнализации
|
7-канальный вход, 2-канальный выход |
|
Интерфейс хранения
|
Поддержка карт Micro SD (макс.256G). |
|
Интерфейс связи
|
1-канальный RS485 |
|
Условия эксплуатации
|
От -40℃ до +70℃ |
|
Степень защиты
|
IP66, TVS 6000V Молниезащита, защита от перенапряжений и переходных процессов напряжения |
|
Соответствует стандарту GB/T17626.5 Grade-4
|
Да |
|
Потребляемая мощность
|
макс 200 Вт |
|
Блок управления и питания
|
|
|
Коммутационный шкаф уличный всепогодный
|
Да |
|
Степень защиты шкафа
|
Степень защиты оболочки IP65 (с установленным кондиционером или вентиляторным модулем - IP55). TVS 6000V Молниезащита, защита от перенапряжений и переходных процессов напряжения |
|
Ширина, мм
|
600 |
|
Высота, мм
|
450 |
|
Рабочая температура
|
От -45°С до +40°С |
|
Питание
|
12/24/48 DC 110/220 AC |
|
Аварийное питание подключение
|
АКБ до 92 А/ч |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
Базовая комплектация системы видеонаблюдения МИРАН СКО-0219 на базе INFIRAY IRS-PT664C
– IRS-PT6 - неохлаждаемая двухспектральная PTZ-камера – 1 шт;
– Встроенный блок управления и питания МИРАН - 1 шт;
– Модуль управления (мини-компьютер) Jetson AGX Xavier NVIDIA - 1 шт;
– Серверный шкаф управления с подогревом и охлаждением - 1 шт;
– Кабель витая пара UTP (длина опционально) - 1 шт;
– Модем с WiFI - 1 шт;
– Паспорт изделия - 1 шт;
– АКБ - 1 шт;– Монтажный комплект - 1 шт;
– Руководство по эксплуатации - 1 шт.
