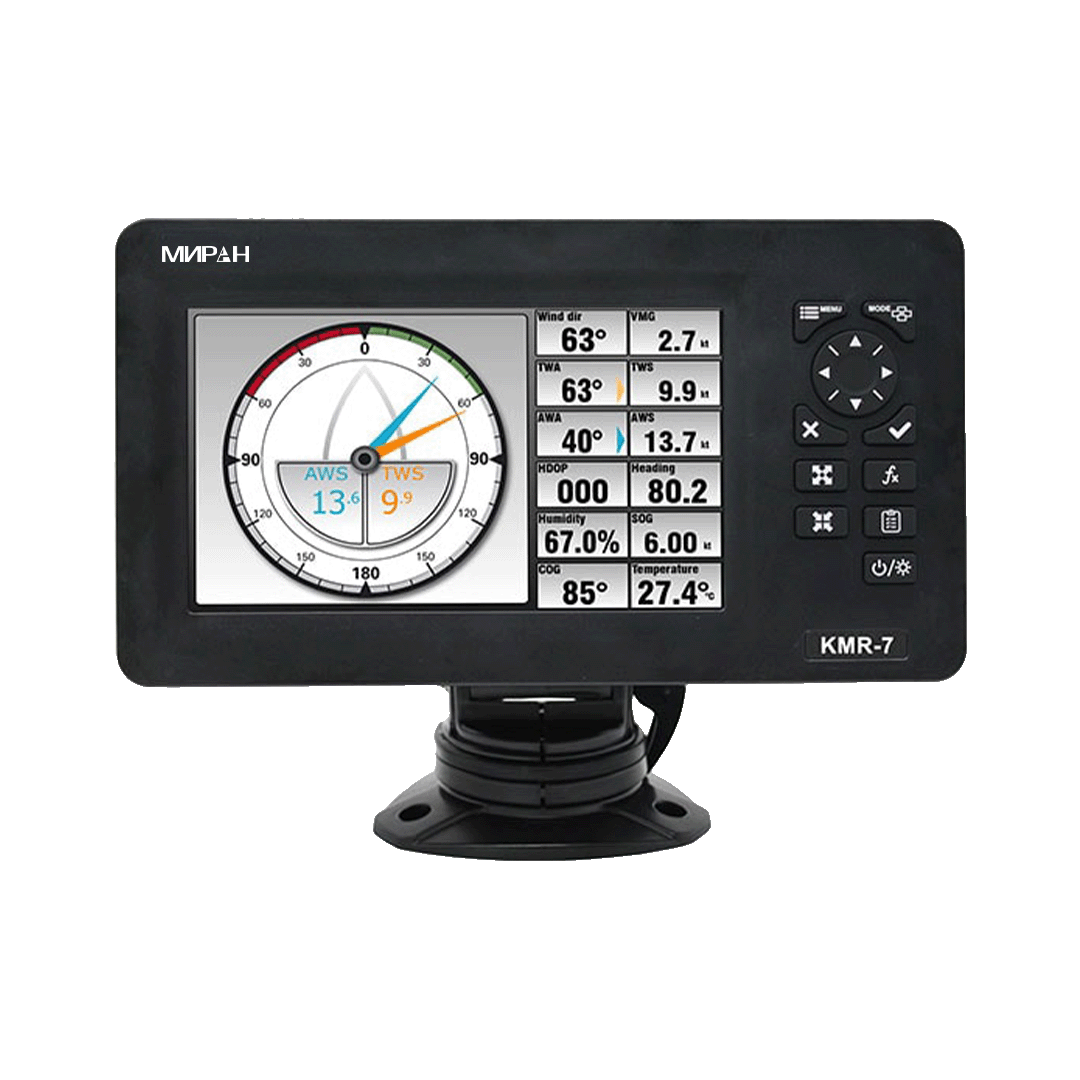

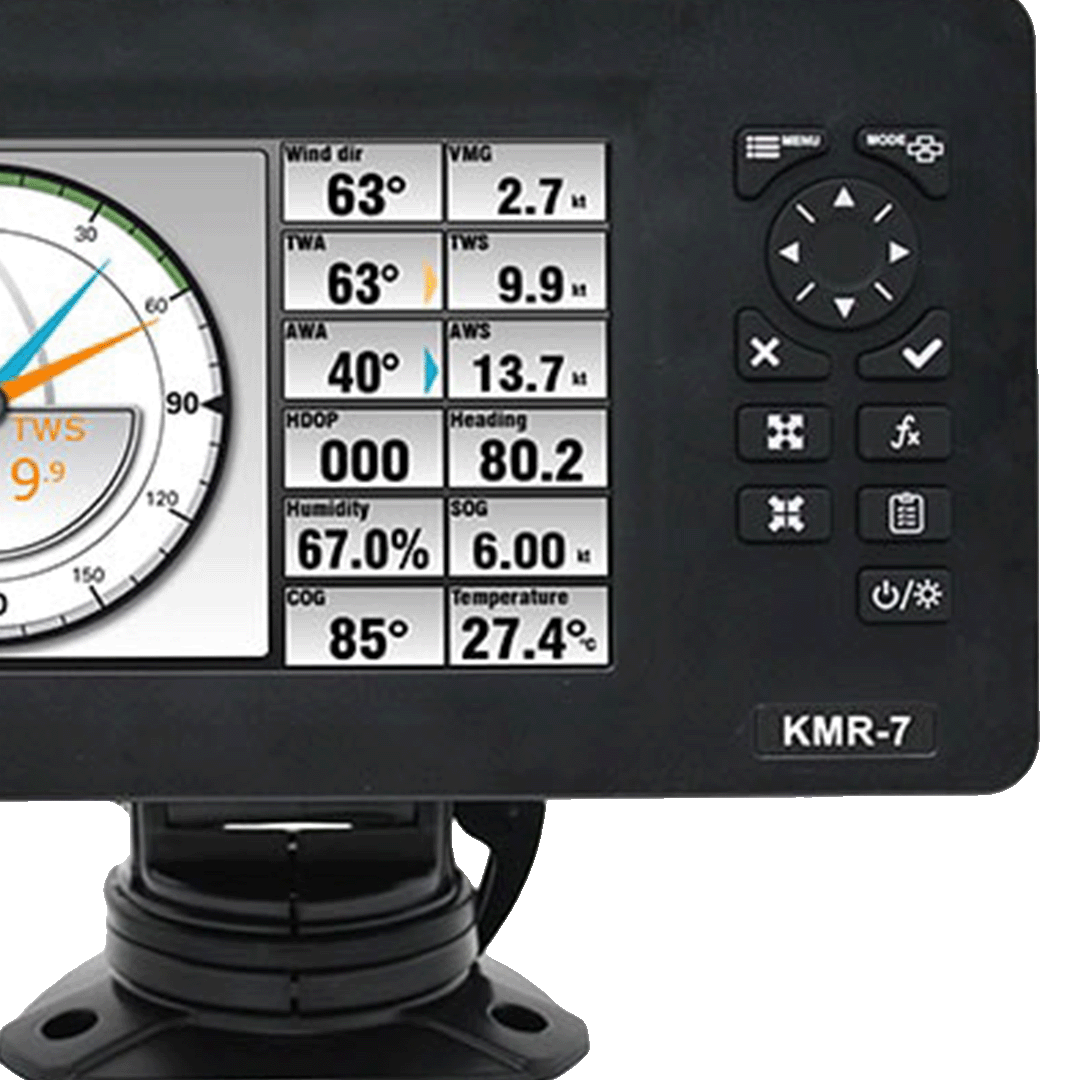

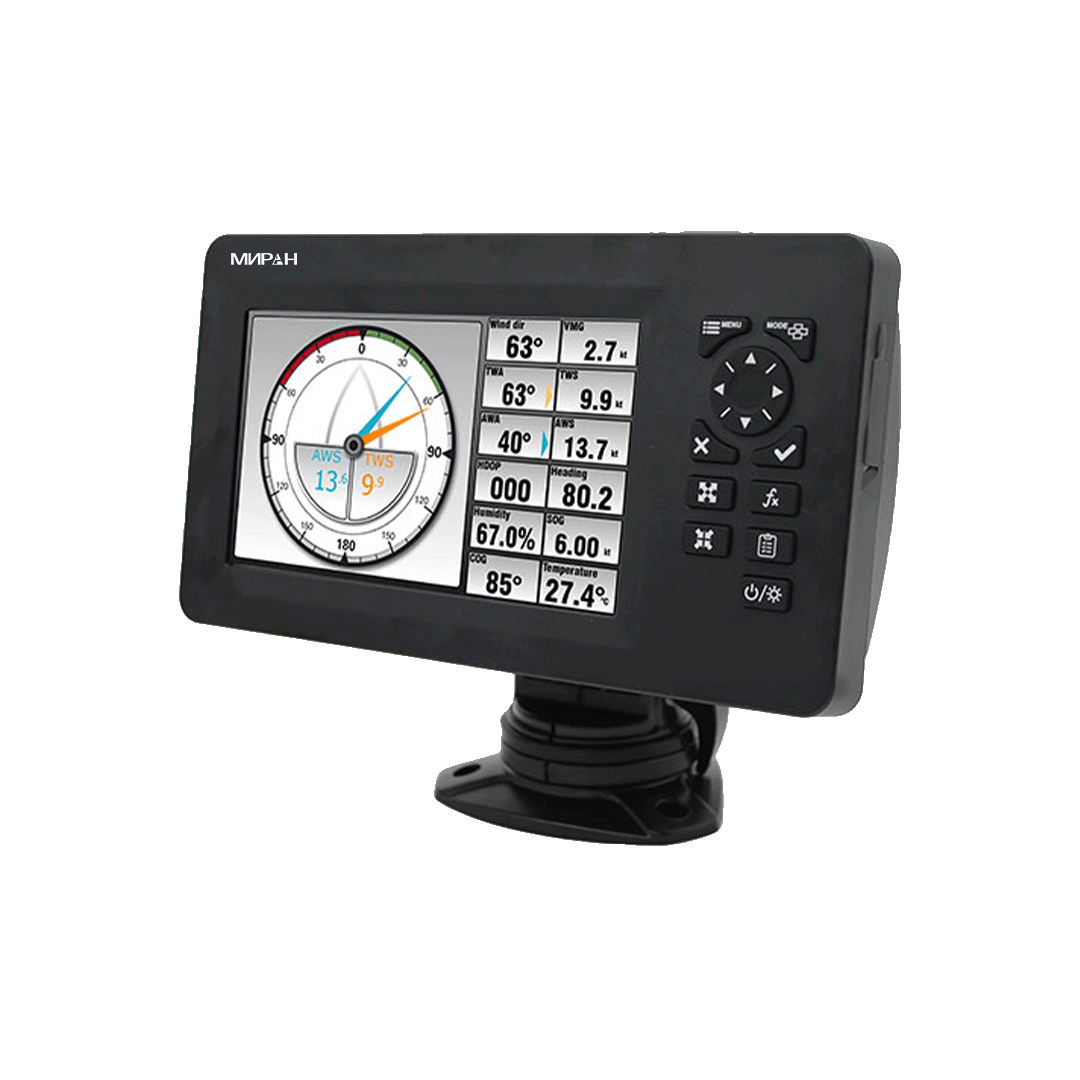

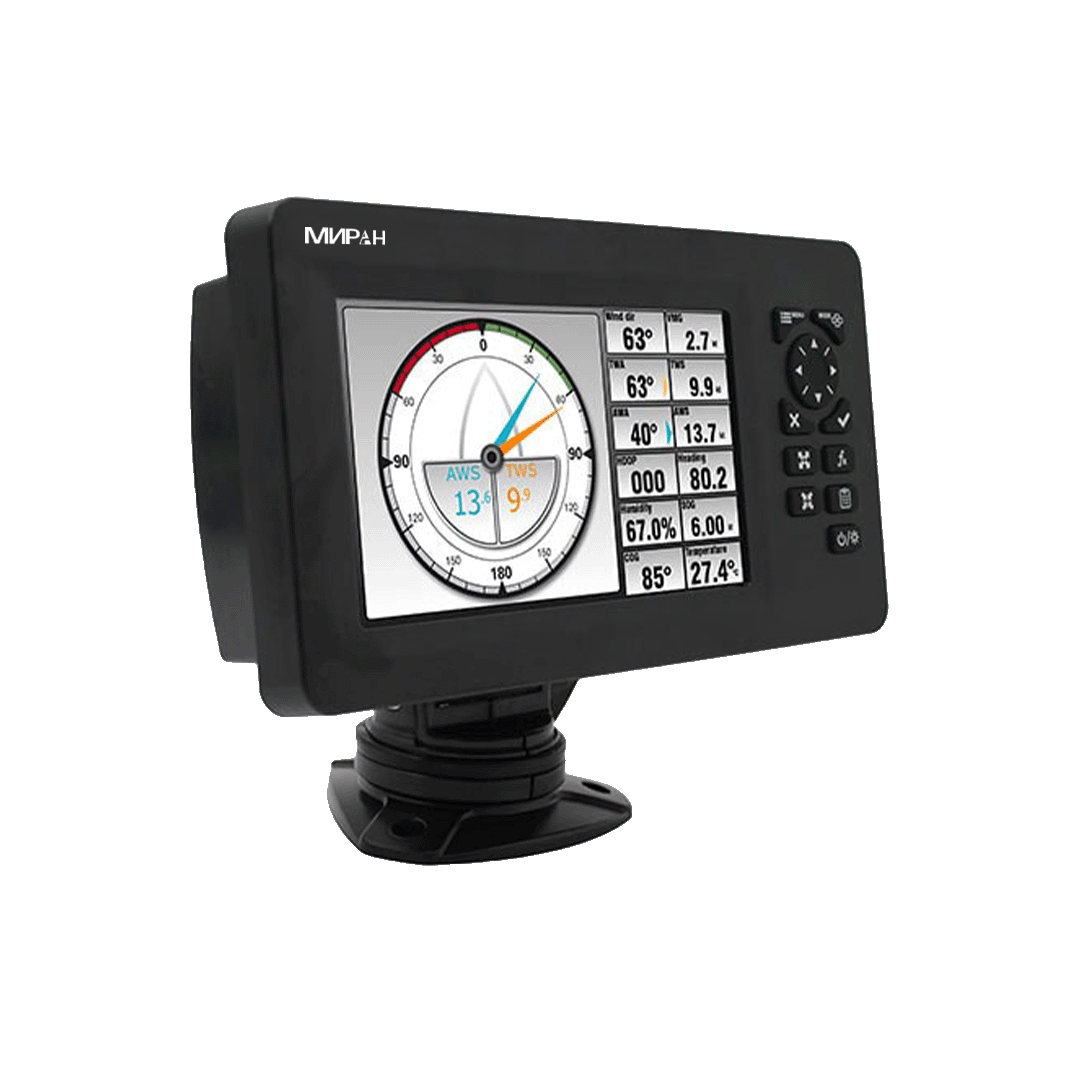

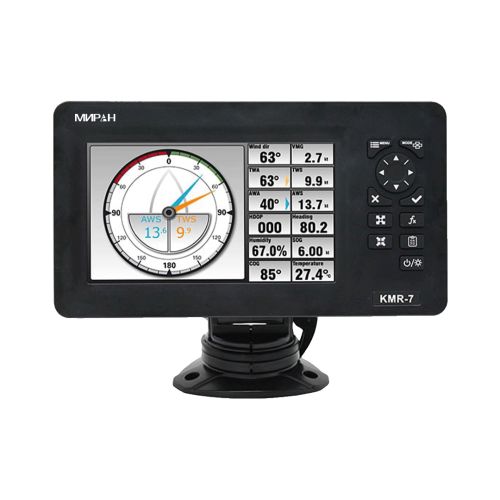

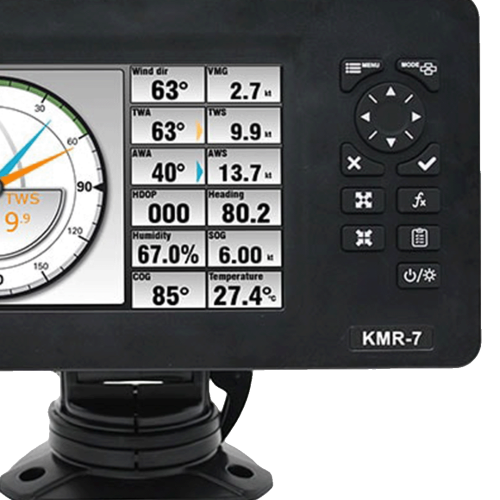

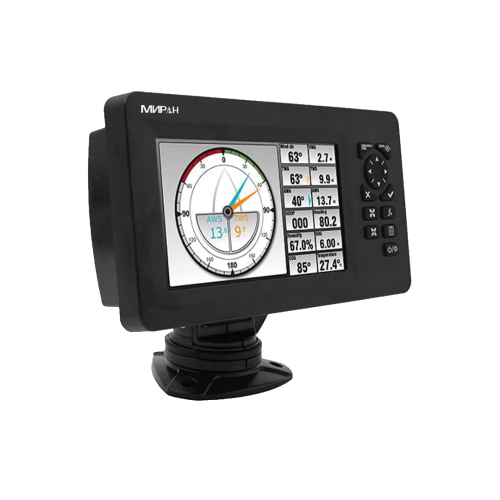

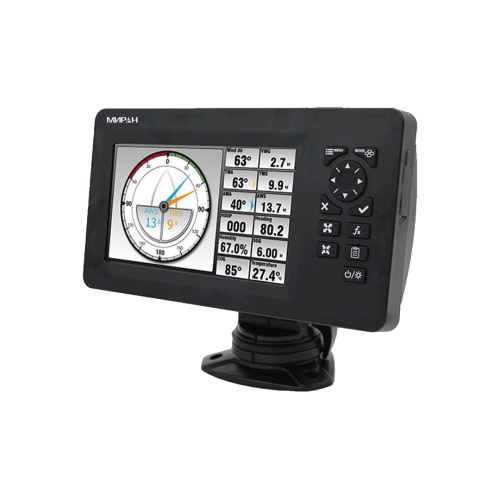

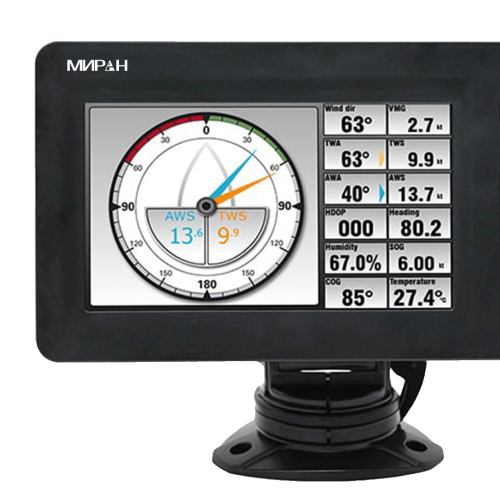

Блок отображения данных МИРАН КМР-7
Репитер МИРАН КМР-7 – это оборудование от группы компаний «Маринэк».
Одной из ключевых особенностей МИРАН КМР-7 является его способность отображать информацию в реальном времени. Устройство отображает данные о скорости, направлении ветра, температуре, давлении и других метеорологических показателях. Те данные, которые критически важны для безопасного и эффективного управления судном.
Информация на дисплее представляется в удобной форме, что позволяет пользователям быстро реагировать на изменения внешних условий. Пользовательский интерфейс МИРАН КМР-7 разработан с учетом потребностей пользователей и простоты в использовании. Навигация по меню интуитивно понятна, а настройки могут быть адаптированы под личные предпочтения оператора.
МИРАН КМР-7 способен работать в температурном диапазоне от -5°C до +55°C. Он поддерживает большинство распространённых протоколов, таких как NMEA0183 и PGN NMEA2000, и может отображать информацию в цифровом и графическом виде в шести различных режимах.
Устройство оснащено четырьмя входами и двумя выходами для NMEA0183, а также позволяет объединять четыре входных протокола в два выходных. Дисплей обладает степенью защиты IPX6, что позволяет ему выдерживать попадание воды под напором с любых сторон.
МИРАН КМР-7 может быть интегрирован с другими системами судового контроля, такими как системы навигации и ведения курса или метеостанции. Это обеспечивает комплексный подход к управлению судном.
Например, данное устройство может подключаться к GPS, что улучшает точность информации о местоположении и позволяет анализировать маршруты судна в графическом формате. Такой уровень интеграции значительно упрощает взаимодействие между различными системами и повышает уровень безопасности на борту.
Режим погодной сигнализации отслеживает изменение погодных условий, таких как температуры и давления воздуха. Применяется в метеостанции МИРАН Роса, которую вы можете приобрести, проконсультировавшись с специалистами ГК «Маринэк».
Базовая комплектация устройства включает:
- Блок отображения; Блок отображения;
- Монтажные кронштейны;
- Руководство по быстрому запуску и быстрой установке;
- Стандартный комплект принадлежностей (кабель питания/передачи данных, кабель для передачи данных, 2 запасных предохранителя, 4 крепежных винта).
- Монтажные кронштейны;
- Руководство по быстрому запуску и быстрой установке;
- Стандартный комплект принадлежностей (кабель питания/передачи данных, кабель для передачи данных, 2 запасных предохранителя, 4 крепежных винта).
Сферы применения универсального репитера
- Метеорология. МИРАН КМР-7 используется в составе метеостанции МИРАН Роса для измерения ветровых условий и мониторинга климатических изменений на борту.
-Навигация судоходства. Визуальное отображение информации позволяет капитанам и экипажу принимать обоснованные решения в различных ситуациях на воде.
- Безопасность и охрана. Позволяет оперативно реагировать на внештатные ситуации и обеспечить защиту судна.
Причины купить универсальный репитер
- Защита от перегрузки по току, перенапряжения, переходных процессов питания, случайной обратной полярности
- Возможность объединения 4 входных протоколов NMEA0183 в 2 выходных
- Отображение данных в шести режимах дисплея
- Класс защиты IPX6
- Широкий диапазон рабочих температур
|
Источник питания
|
10,5 – 32 В постоянного тока |
|
Защита
|
От перегрузки по току, перенапряжения, переходных процессов питания, случайной обратной полярности |
|
Влажность
|
93%±3% при температуре 40°C |
|
Температура окружающей среды
|
От -5°C до +55°C |
|
Водонепроницаемость
|
IPX6 |
|
Подключения, ввод данных NMEA 0183
|
|
|
Порт 1
|
Коричневый: Вход NMEA0813+(RS232/RX+ или RS422/B) |
|
|
Красный: Вход NMEA0813+(RS232/RX+ или RS422/А) |
|
Порт 2
|
Жёлтый: Вход NMEA0813-(RS232/RX- или RS422/А) |
|
|
Жёлтый: Вход NMEA0813-(RS232/RX- или RS422/А) |
|
Порт 3
|
Зелёный: Вход NMEA0813+(RS232/RX+ или RS422/B) |
|
|
Голубой: Вход NMEA0813-(RS232/RX- или RS422/А) |
|
Порт 4
|
Фиолетовый: Вход NMEA0813+(RS232/RX+ или RS422/B) |
|
|
Серый: Вход NMEA0813-(RS232/RX- или RS422/А) |
|
Подключения, мощность и вывод данных NMEA 0813
|
|
|
Порт 1
|
Жёлтый: Выход NMEA0813+ (RS232/TX+ или RS422/Z) |
|
|
Белый: Выход NMEA0813- (RS232/TX- или RS422/Y) |
|
Порт 2
|
Голубой: Выход NMEA0813+ (RS232/TX+ или RS422/Z) |
|
|
Зелёный: Выход NMEA0813- (RS232/TX- или RS422/Y) |
|
Питание 24V или 24VDC
|
Красный: Power+ |
|
|
Чёрный: Power - |
|
Питание 24 В постоянного тока
|
Оранжевый |
|
Количество режимов отображения
|
6 |
|
Форматы отображения
|
Цифровой/графический |
|
Дисплей
|
7” |
|
Размеры
|
250.1х187х112 мм |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
- Блок отображения - 1 шт;
- Монтажные кронштейны - 1 шт;
- Руководство по быстрому запуску и быстрой установке - 1 шт;
- Стандартный комплект принадлежностей (кабель питания/передачи данных, кабель для передачи данных, 2 запасных предохранителя, 4 крепежных винта).
