Спутниковое ТВ: как работает, какое бывает и как установить на судно

Спутниковое телевидение — самый простой способ смотреть десятки и сотни каналов там, где нет кабеля и эфирного сигнала: на даче, в тайге и в открытом море. Дома для этого достаточно неподвижной «тарелки», а на яхте или судне нужна антенна, которая сама держит направление на спутник при качке и смене курса. Рассказываем, как работает спутниковое ТВ, из чего состоит комплект, чем морская система отличается от домашней и какое оборудование выбрать для судна.

Как работает спутниковое ТВ

Телевизионные спутники работают на геостационарной орбите — над экватором на высоте около 35 800 км. На этой высоте спутник делает один оборот вокруг Земли за сутки, со скоростью около 3,07 км/с, то есть вращается синхронно с планетой. Для наблюдателя на Земле он «висит» в одной точке неба, поэтому домашнюю антенну достаточно один раз направить на спутник и закрепить.

Сигнал проходит путь в три этапа: телецентр передаёт его на спутник, спутник усиливает и ретранслирует вниз на большую территорию, а антенна пользователя принимает его и передаёт на ресивер. Один спутник покрывает огромную территорию — например, всю европейскую часть России.

Так как все геостационарные спутники находятся над экватором, в северном полушарии антенны смотрят на юг, а в южном — на север. Чем дальше от экватора, тем ниже над горизонтом спутник. На широтах выше примерно 75–80° он скрывается за горизонтом, и приём становится невозможен. Для судов, работающих в Арктике, это важно учитывать заранее.

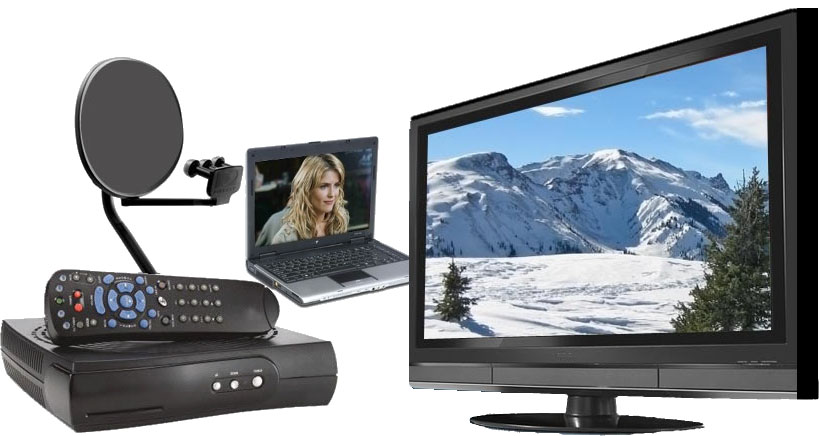

Из чего состоит комплект

Для приёма спутникового ТВ нужны четыре элемента:

1. Параболическая антенна — собирает слабый сигнал спутника в фокус.
2. Конвертер (LNB) — стоит в фокусе антенны, усиливает сигнал и переводит его на более низкую частоту для передачи по кабелю.
3. Ресивер или CAM-модуль с картой доступа — декодирует сигнал и выводит изображение на телевизор.
4. Коаксиальный кабель 75 Ом и разъёмы.

Чтобы смотреть несколько спутников с одной антенны, используют мультифид — крепление для нескольких конвертеров — и переключатель DiSEqC, который передаёт на ресивер сигнал нужного конвертера. Другой вариант — моторизованная поворотная антенна.

Операторы, каналы и качество изображения

В России работают несколько крупных операторов спутникового телевидения: Триколор, НТВ-Плюс, МТС ТВ и Телекарта. Они различаются набором каналов, спутниками, ценой пакетов и оборудованием. Большинство каналов закодировано: для просмотра нужна карта доступа или ресивер оператора и оплата пакета. Часть каналов транслируется открыто (FTA, free-to-air) — их можно смотреть на любом совместимом ресивере.

Современное спутниковое ТВ полностью цифровое и вещает в стандарте DVB-S2. Каналы передают в SD, HD и всё чаще в 4K Ultra HD — с разрешением 3840 × 2160 пикселей. Чтобы смотреть 4K, этот формат должны поддерживать и ресивер, и телевизор.

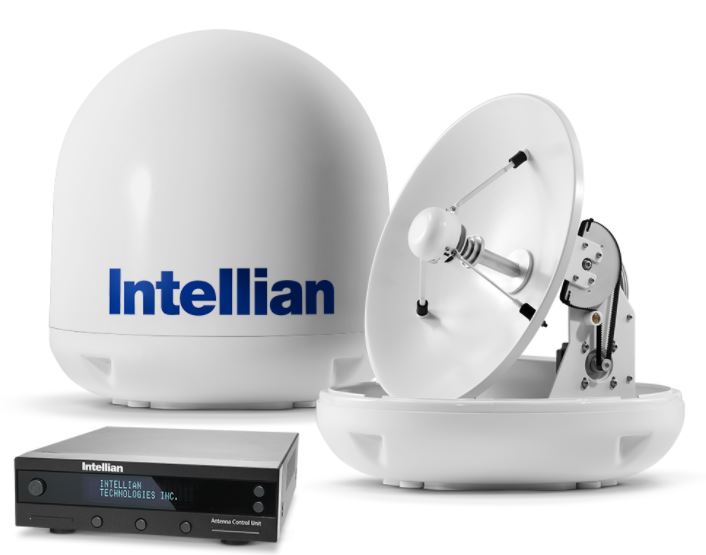

Спутниковое ТВ на судне

Обычную тарелку на судне использовать нельзя. Корабль качается, рыскает, меняет курс, а луч антенны должен смотреть на спутник с точностью до долей градуса. Поэтому морские системы спутникового ТВ устроены сложнее:

• Гиростабилизация. Антенна стоит на платформе, которая по сигналам гироскопических датчиков компенсирует бортовую и килевую качку и рыскание. Трёхосевые системы удерживают спутник даже на волнении.
• Автоматический поиск и сопровождение. Встроенный приёмник GPS знает координаты судна, система сама вычисляет направление на спутник, находит его и следит за ним при любом курсе.
• Радиопрозрачный купол — радом. Защищает механику от воды, ветра, обледенения и соли.
• Смена спутников. При переходе между регионами система переключается на нужный спутник, а при выборе оператора важно, чтобы его зона покрытия совпадала с районом плавания.

Чтобы антенна быстрее находила спутник после включения, многие морские системы могут получать курс судна по NMEA 0183 от гирокомпаса или спутникового компаса.

Как выбрать морскую антенну

Главный параметр — диаметр зеркала. Чем он больше, тем выше усиление и тем увереннее приём на краю зоны покрытия спутника, в северных широтах и в сильный дождь, который ослабляет сигнал Ku-диапазона.

Также при выборе учитывают:

• поддержку круговой и линейной поляризации: Триколор и НТВ-Плюс вещают в круговой поляризации, многие зарубежные операторы — в линейной;
• количество выходов конвертера — сколько ресиверов можно подключить напрямую;
• размеры и вес антенны — хватит ли места на мачте или рубке;
• питание — 12 или 24 В постоянного тока или 220 В через блок питания;
• рабочую температуру и класс защиты корпуса.

Эфирное ТВ и интернет-телевидение на борту

Спутниковое ТВ — не единственный вариант. Для судов, которые работают у берега, на реках и в портах, проще и дешевле эфирное цифровое телевидение DVB-T2: обязательные общедоступные каналы бесплатно принимаются в зоне действия наземных передатчиков, без карт доступа и абонентской платы.

Если на судне есть широкополосная спутниковая связь VSAT, телеканалы и видео можно смотреть через интернет. Кроме того, такие системы обеспечивают экипаж и пассажиров связью и интернетом. Обратите внимание: при смене оператора VSAT обычно приходится менять спутниковый модем и высокочастотные блоки антенны. Подробнее — в разделе спутниковой связи.

Оборудование МИРАН

ГК «Маринэк» выпускает под маркой МИРАН отечественные гиростабилизированные антенны спутникового ТВ, системы эфирного телевидения и спутниковые компасы.

Антенны спутникового и эфирного ТВ

Катера и яхты

МИРАН СТВ45

• зеркало 45 см, Ku-диапазон, DVB-S2;
• трёхосевая гиростабилизация, сопровождение до 60°/с;
• встроенный GPS, автоматический поиск спутника;
• линейная и круговая поляризация;
• Триколор, НТВ-Плюс, МТС ТВ, Телекарта.

Подробнее

Яхты и суда

МИРАН СТВ60

• зеркало 60 см, Ku-диапазон, DVB-S2;
• трёхосевая гиростабилизация, сопровождение до 60°/с;
• встроенный GPS, автоматический поиск спутника;
• российские операторы, зарубежные — опционально.

Подробнее

Крупные суда и северные моря

МИРАН СТВ85

Самая мощная антенна линейки для уверенного приёма на краях зоны покрытия и в северных районах.

• зеркало 85 см, Ku-диапазон 10,7–12,75 ГГц, DVB-S2;
• трёхосевая гиростабилизация, сопровождение до 60°/с;
• конвертер Quad — до четырёх ресиверов напрямую;
• автоматическая подстройка поляризации, линейная и круговая.

Подробнее

Реки, порты, прибрежные воды

МИРАН ТВ ЭФИР (ТРВ)

Система приёма, усиления и распределения эфирного телевидения для маломерных судов и судов, поднадзорных РКО и РС.

• всенаправленная антенна — не нужно наводить при смене курса;
• цифровое ТВ DVB-T2 в дециметровом диапазоне;
• усилитель-разветвитель на 1, 2 или 3 телевизора;
• опционально — антенна для радиоприёма АМ/FM.

Подробнее

Источник курса для антенн

МИРАН СК-2

Спутниковый компас с точностью курса 0,2°: передаёт курс, координаты, скорость, крен и дифферент по IEC 61162 (NMEA) и Ethernet. Одобрения РС и РКО.

Подробнее

МИРАН ГНСС К-2

Спутниковый компас GPS/ГЛОНАСС/Galileo/BeiDou: курс до 20 раз в секунду, выходы NMEA 0183 и опционально NMEA 2000.

Подробнее

Другие производители

Помимо оборудования МИРАН, в каталоге судовых спутниковых ТВ-антенн и морского VSAT представлены системы ведущих производителей. Инженеры «Маринэк» помогут сравнить модели и выбрать оптимальную по району плавания, размеру судна и бюджету.

Монтаж и пусконаладка

Качество картинки на борту зависит не только от антенны, но и от того, как она установлена. Специалисты ГК «Маринэк» выполняют работы под ключ:

1. Обследуют судно и выбирают место для антенны: без затенения мачтами и надстройками, вне луча РЛС и подальше от передающих антенн.
2. Подбирают антенну, ресиверы, конвертер и мультисвитч под количество телевизоров и район плавания.
3. Монтируют антенну, прокладывают кабели, устанавливают ресиверы и телевизоры.
4. Настраивают систему: выбирают спутники, поляризацию, подключают курс от навигационных приборов, проверяют приём на всех точках.
5. Обучают экипаж и выполняют сервисное обслуживание.
