Судовая аппаратура связи

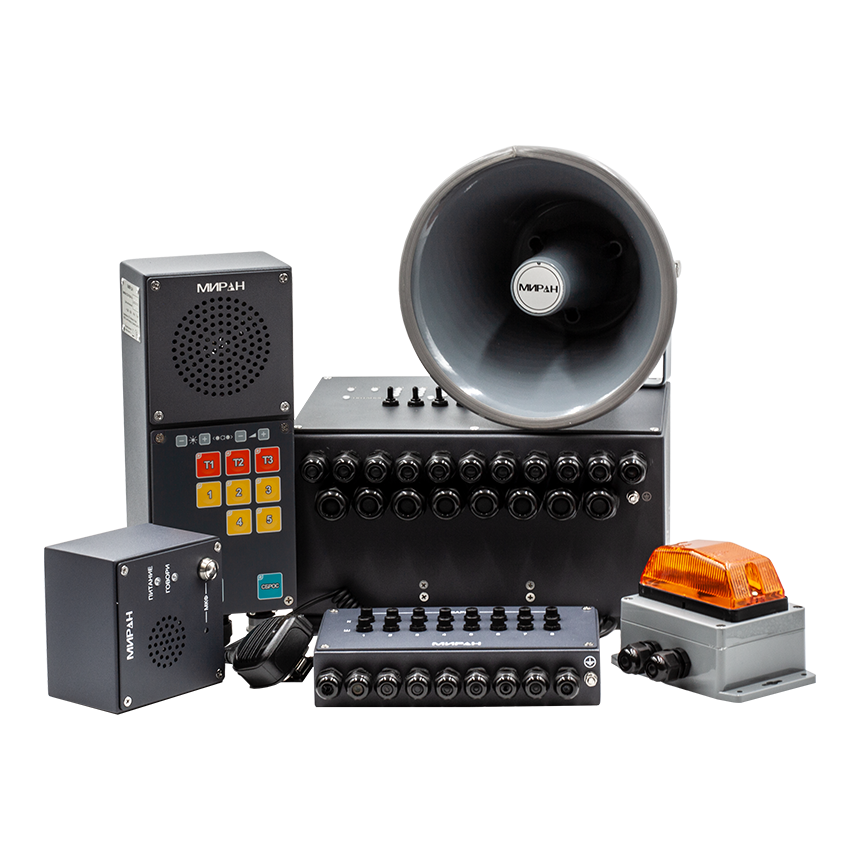

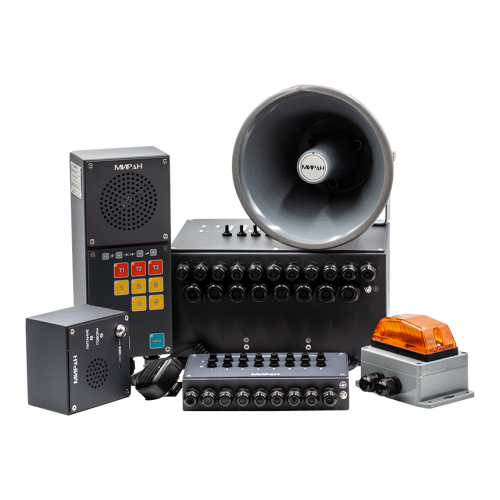

МИРАН СТА - аппаратура судовой связи, трансляции, разработанная компанией «Маринэк» для эксплуатации на судах. Система МИРАН СТА предназначена для организации внутрисудовой двухсторонней связи, а также командной, широковещательной трансляции. МИРАН СТА поддерживает служебные каналы связи, трансляцию оповещений, позволяя организовать несколько разных постов. Благодаря гибкой конфигурации, система применима на судах любой поднадзорности. Компания «Маринэк» представляет типовые комплекты, позволяющие организовать связь на плавсредстве различных габаритов.
• 1 направление ГГС, 2 линии трансляции (наличие прибора связи ПС-1).
• 3 направления ГГС, 3 линии трансляции (аппаратура МИРАН СТА #3_3).
• 5 направлений ГГС, 3 линии трансляции (аппаратура МИРАН СТА #5_3).
• 10 направлений ГГС, 4 линии трансляции (аппаратура МИРАН СТА #10_4).
Связь
Аппаратура состоит из главного микрофонного поста (ГМП), также абонентских микрофонных постов с приоритетом передачи ГМП.
• Тип связи аппаратуры – двухсторонняя громкоговорящая, симплексная.
• Принцип организации связи аппаратуры – радиальный.
• Емкость – до десяти абонентов.
• Линии связи аппаратуры – двухпроводные.

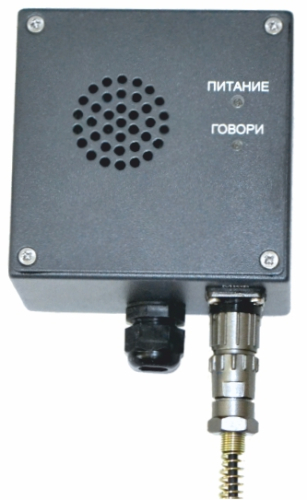

Абонент связи (№1) имеет возможность подключения светосигнального устройства по отдельной паре проводов. Возможно применение абонентских приборов аппаратуры АБ01, АВ01, АБ02. К любым другим абонентам связи светосигнальные устройства можно подключить, применяя абонентский прибор АВ02 (требует дополнительного питания).
Трансляция
• Тип трансляции аппаратуры – трехпроводная с прохождением командных передач на полную громкость независимо от положения регуляторов громкости на громкоговорителе.
• Количество линий трансляции аппаратуры – до 4.

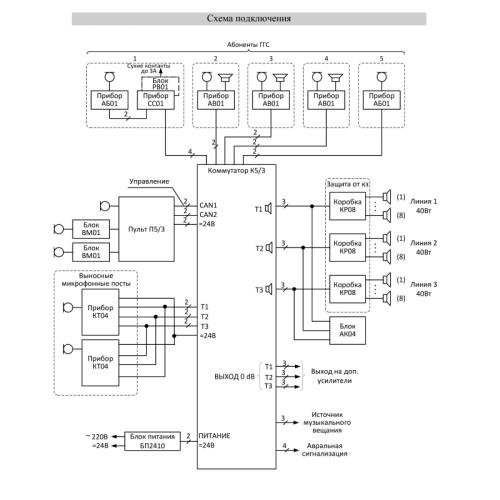

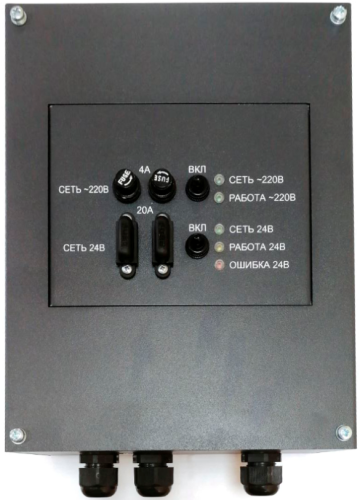

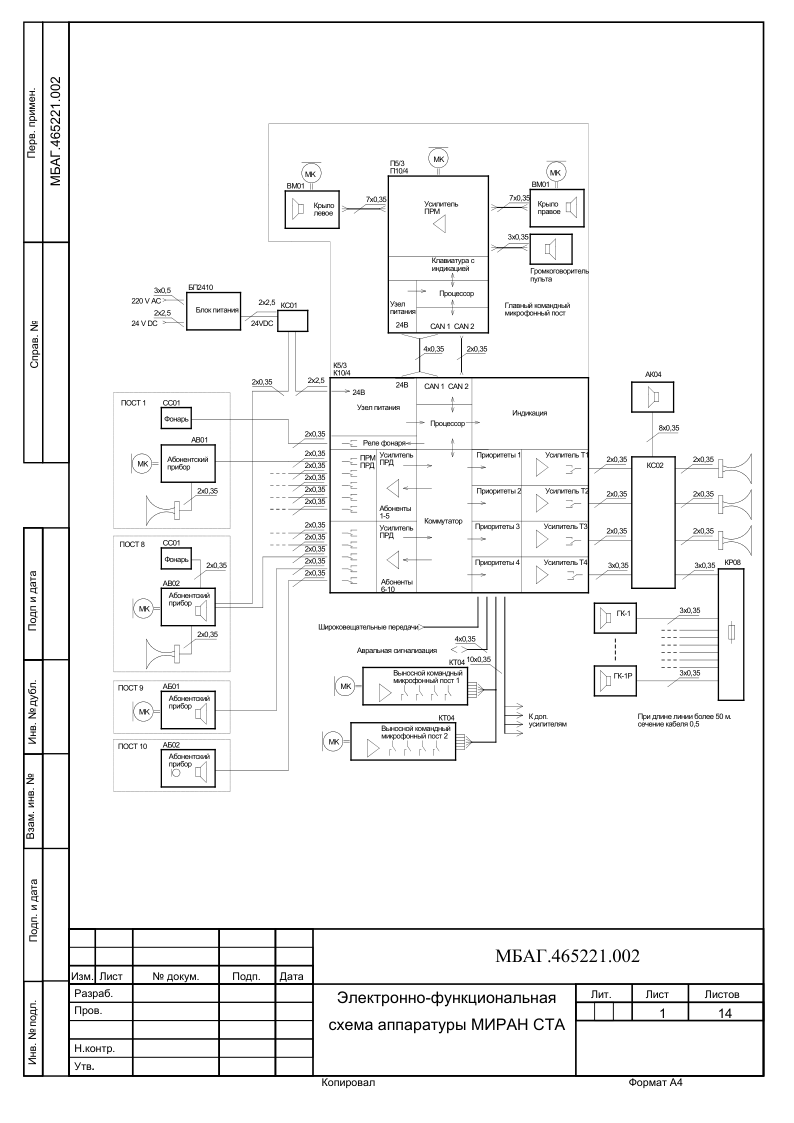

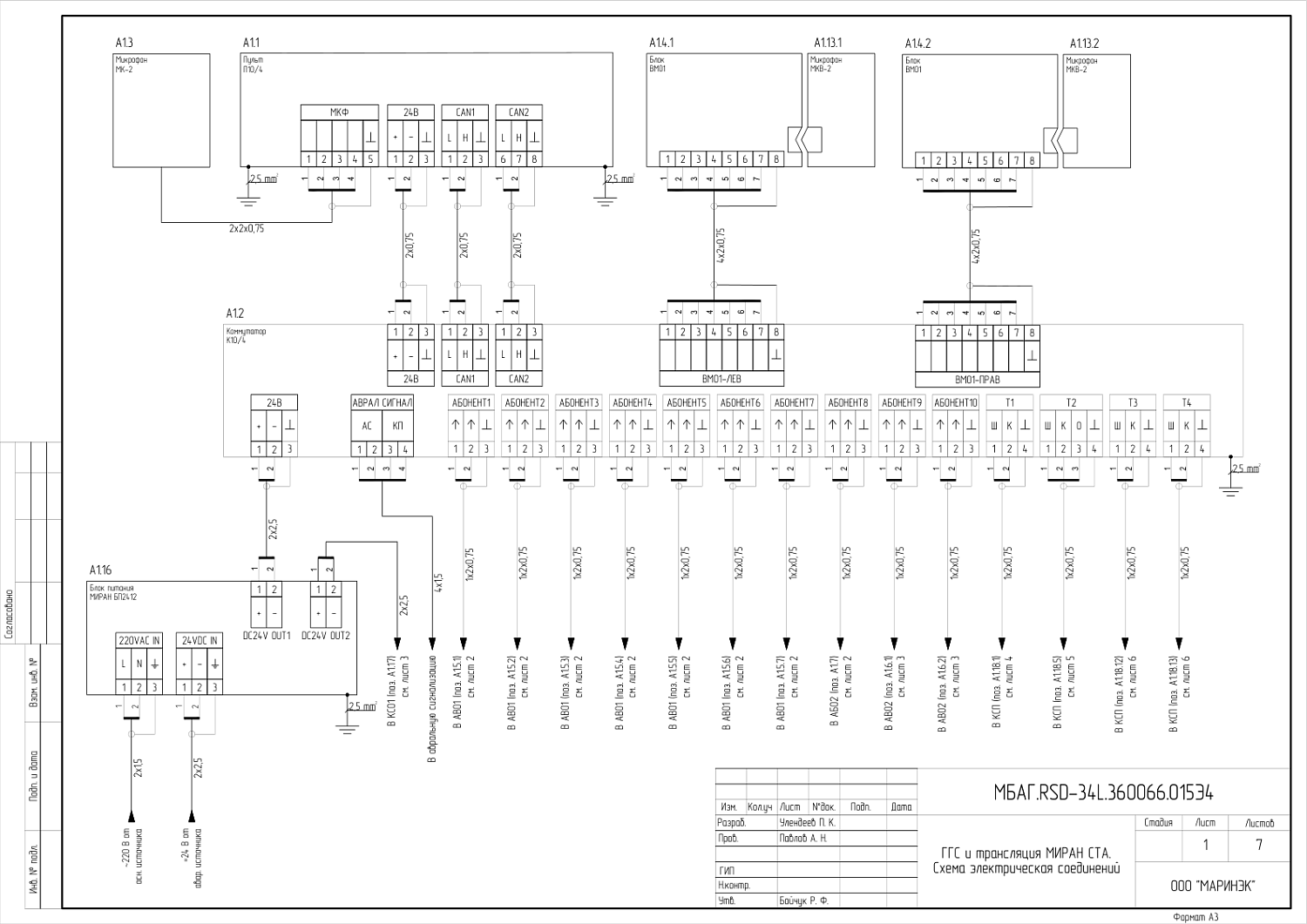

1. Главный микрофонный пост системы на 5/10 направлений ГГС состоит из пульта П5/3, П10/4, коммутатора К5/3, К10/4, блоков подключения микрофона на крыльях рубки ВМ01, блока питания БП2410 по необходимости.
2. Главный микрофонный пост системы на 1/ 3 направления ГГС состоит из прибора двухсторонней связи ПС-3, ПС-1, прибора командной трансляции ПТ-3 по необходимости, при необходимости блока питания БП2410.
Приборы, предназначенные для установки на открытых постах, имеют водозащищенное исполнение. Оборудование работает в температурном диапазоне от -40 °C до +55 °C. Аппаратура, предназначенная для установки во внутренних помещениях, имеет брызгозащищенное исполнение, работает при температуре от -15 °C до +55 °C.
Аппаратура МИРАН СТА надежно обеспечивает работу в условиях вибрации, ударных нагрузок в пределах норм для корабельной, судовой аппаратуры.

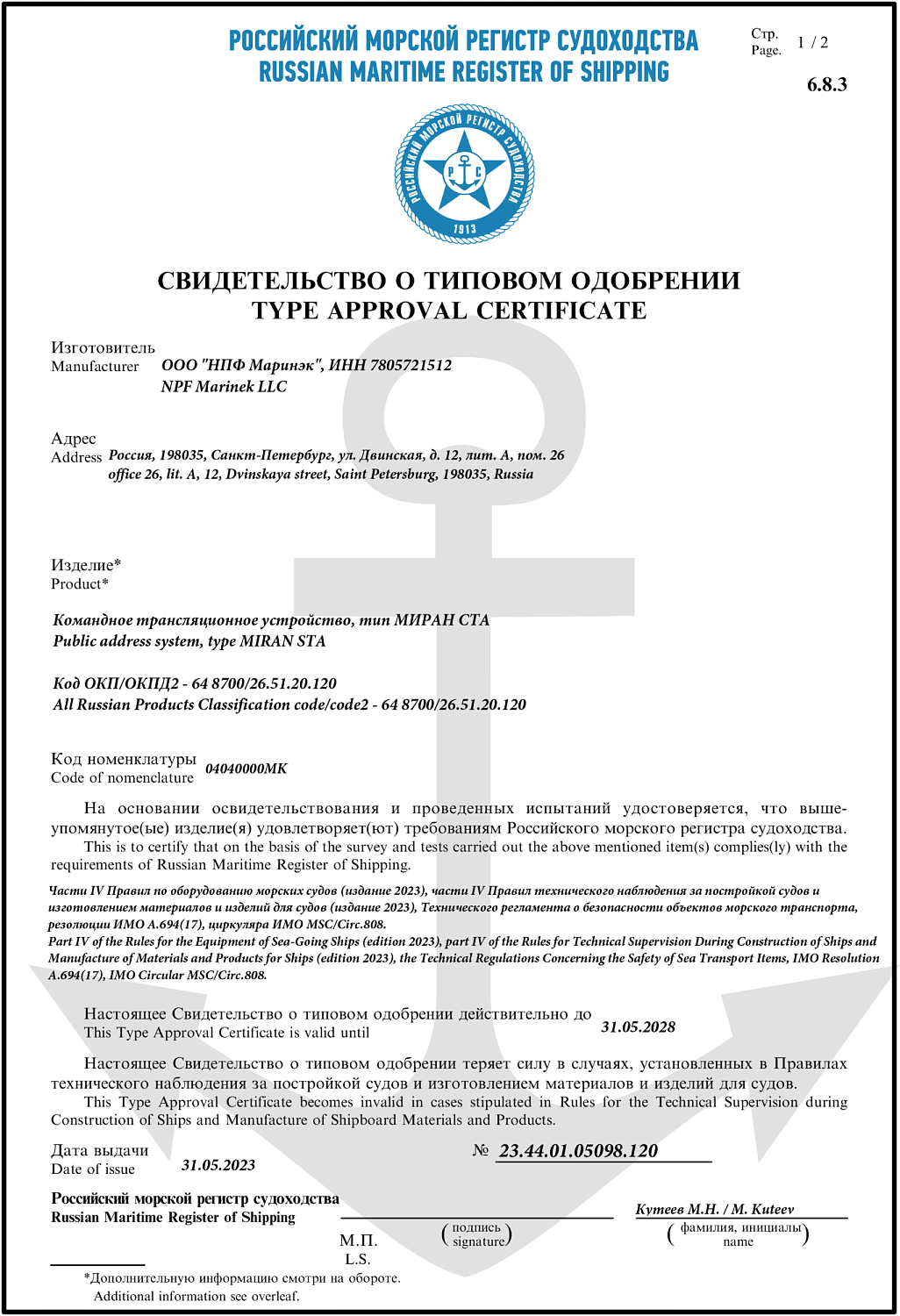

Комплекты МИРАН СТА имеют сертификат о происхождении товара СТ-1, а также сертификат Российского Морского Регистра Судоходства, РКО. Аппаратура МИРАН СТА имеет гибкую конфигурацию, подбор комплекта осуществляется проектным менеджером индивидуально под конкретное судно.
Сферы применения судовой аппаратуры связи
- Морских и речных судах.
- Плавучих буровых установках.
- Морских стационарных платформах.
Причины купить МИРАН СТА
- Сертификаты РМРС, РКО, СТ-1, СТиС МВД РФ
- Высокая степень защиты
- Возможность организовать несколько постов
- Отечественное производство
- Гибкая конфигурация
|
Общие характеристики
|
|
|
Тип организуемой связи
|
громкоговорящая, симплексная |
|
Потребляемая мощность, кВт
|
0,34 |
|
Напряжение питания, В
|
24 пост. тока |
|
Готовые типовые комплекты
|
Миран СТА #5, Миран СТА #10, Миран СТА #СУДНО-БЕРЕГ, Миран СТА #3_3, Миран СТА #3, Миран СТА #ФОНТАНКА |
|
Установка
|
Внутренние, наружные посты |
|
Брызгозащищенное исполнение приборов, устанавливаемых во внутренних помещениях (степень защиты IP22).
|
АК04, МК-1 |
|
Брызгозащищенное исполнение приборов, устанавливаемых во внутренних помещениях (степень защиты IP44).
|
П5/3, П10/4, К5/3, К10/4, АБ01, КР08, ПС-1, ПС-3, ПТ-3, АБ02 |
|
Водозащищенное исполнение приборов, устанавливаемых на наружных постах, в машинных и котельных помещениях (степень защиты IP56).
|
АВ01, АВ02, ВМ01, СС01, КТ04, 10ГРП-1, 30ГРП-1, 5ГП-1, 10ГП-1, МКВ-1, МКВ-2, МТГ-1, КС01, КС02 |
|
Без защиты от воздействия воды, для приборов, устанавливаемых во внутренних сухих помещениях (степень защиты IP20).
|
КР08, БП2410, ГК-1, ГК-1Р, МК-2 |
|
Рабочий диапазон приборов (установка на открытой палубе)
|
от -40 до +55°С |
|
Рабочий диапазон приборов (установка во внутренних помещениях)
|
от -15 до +55°С (IP20, IP22), от -40 до +55°С (IP44) |
|
Принцип организации связи
|
радиальный |
|
Линии связи
|
двухпроводные |
|
Количество линий трансляции
|
1-4 |
|
Количество абонентов
|
1-10 |
|
Расстояние до магнитного компаса
|
Не менее 1,7 м |
|
Требования безопасности
|
Транспортная безопасность (ПП №969) |
|
Сертификация
|
РМРС, СТ-1, РКО |
|
Линия выделенной трансляции
|
Да |
|
Страна-разработчик
|
Россия |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
Комплектация аппаратуры судовой связи, трансляции МИРАН СТА (указано в штуках).
ПУЛЬТЫ
- П5/З - 1.
- П10/4 - 1.
КОММУТАТОРЫ
- К5/З - 1.
- К10/4 - 1.
БЛОКИ
- АКО4 - 1.
- ВМО1 - 1.
- РВО1 - 1.
- Блок питания БП2410 - 1.
МИКРОФОНЫ
- МК-1 - 1.
- МК-2 - 1.
- МКВ-1 - 1.
- МКВ-2 - 1.
ГАРНИТУРА
- ГМТ Г-1 - 1.
КОРОБКИ
- КСО1 - 1.
- КСО2 - 1.
- КРОВ - 1.
КАБЕЛИ
- 5К-1 - 1.
- 10К-1 - 1.
ГРОМКОГОВОРИТЕЛИ
- 5ГП-1 - 1.
- 10ГП-1 - 1.
- ГГК-1 - 1.
- ГК-1 Р - 1.
- рупорный 10ГРП-1 - 1.
- рупорный ЗОГРП-1 - 1.
ПРИБОРЫ
- АБО1 - 1.
- АБО2 - 1.
- АВО1 - 1.
- АВО2 - 1.
- КТО4 - 1.
- ПС-1 - 1.
- ПС-3 - 1.
- ПТ-3 - 1.
- ССО1 - 1.
РУКОВОДСТВО
- Руководство МИРАН СТА - 1.
