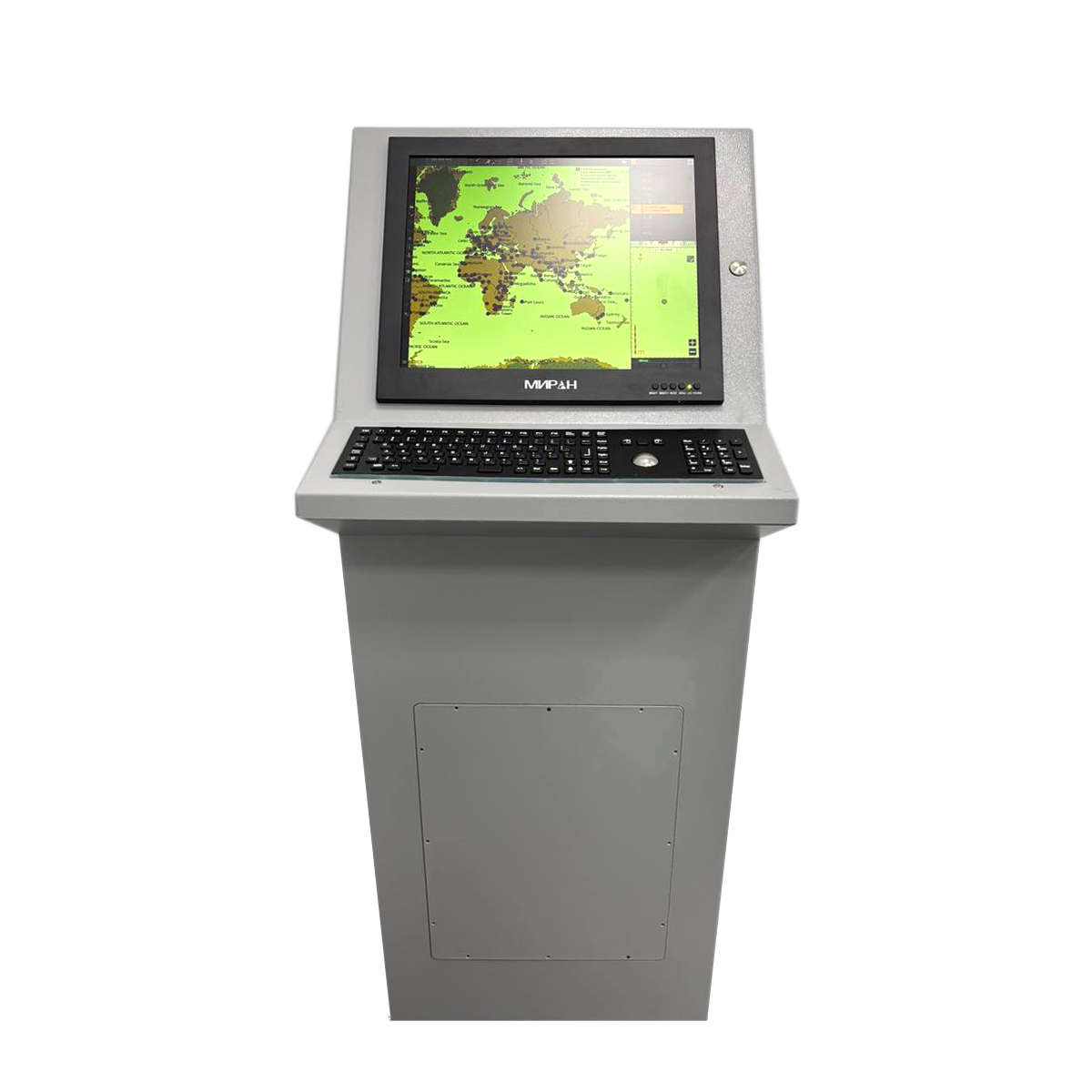

.png "Навигационный комплекс МИРАН-КС07 с монитором и клавиатурой, установленный на посту управления судна ВВП")

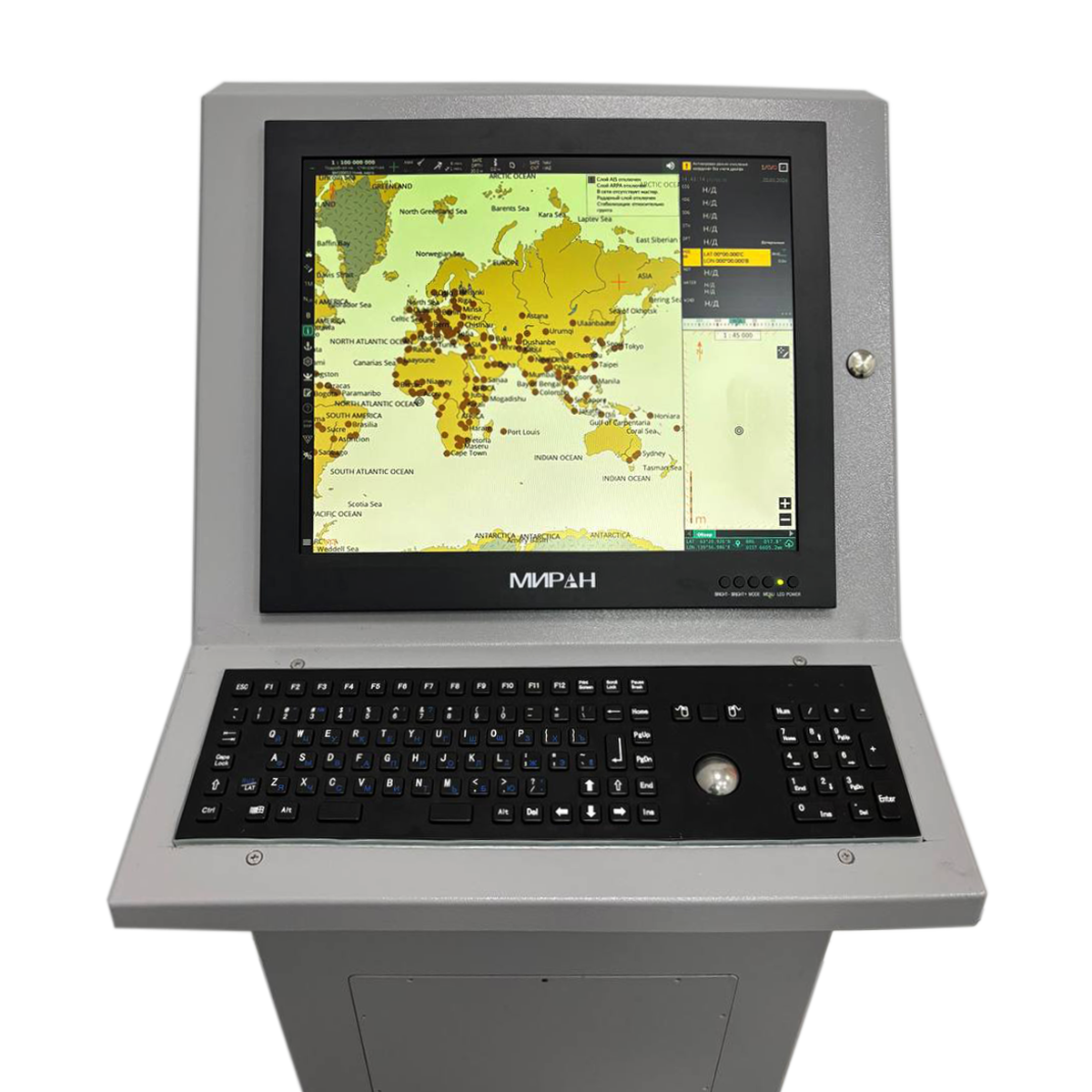

.png "Навигационный комплекс МИРАН-КС07 с монитором и клавиатурой, установленный на посту управления судна ВВП")

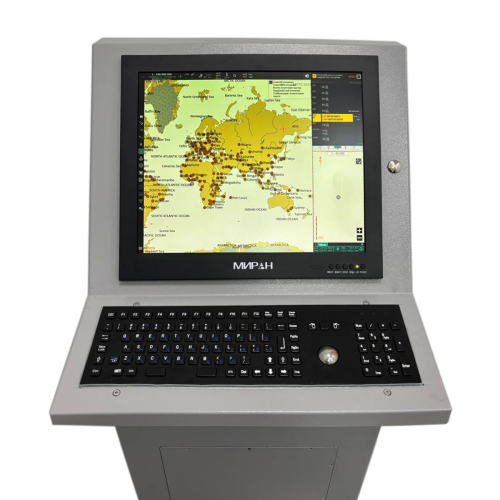

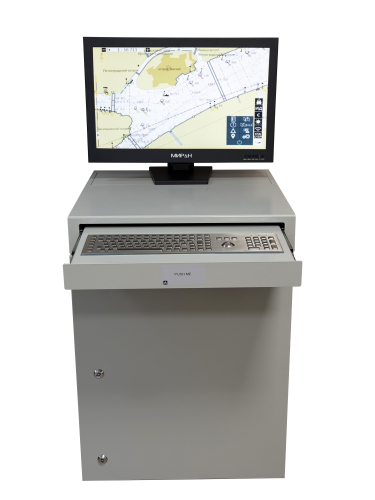

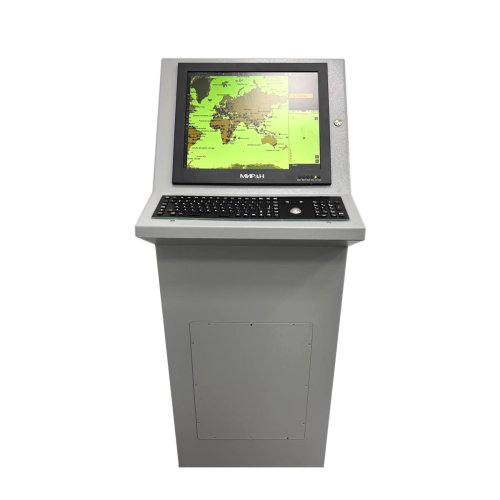

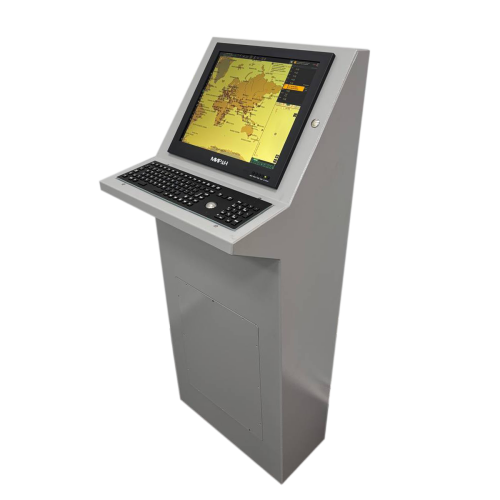

Электронная картографическая система ЭКС МИРАН-КС07 для судов внутреннего плавания
Электронная Картографическая Система (ЭКС) МИРАН-КСО7 разработана как высоконадежное навигационное оборудование, специально предназначенное для судов внутреннего плавания (ВВП).
МИРАН-КСО7 является эволюционным шагом в цифровизации речного флота, предлагая судоводителям интуитивно понятный и отказоустойчивый инструмент для безопасной навигации.
ЭКС МИРАН-КСО7 спроектирована с учетом жестких температурных и вибрационных режимов, характерных для эксплуатации на речных судах. Система сохраняет полную функциональность в широком интервале температур от -15°C до +55°C.
Поддерживается работа как от 12/24 В постоянного тока, так и от 220 В переменного тока, при условии использования блока питания, одобренного РКО. Компоненты имеют необходимую степень защиты: универсальный компьютер МИРАН МРК-01 оснащен степенью IP44, что гарантирует защиту от пыли и брызг, а клавиатура с трэкболом МИРАН КТ-01 имеет класс IP22.

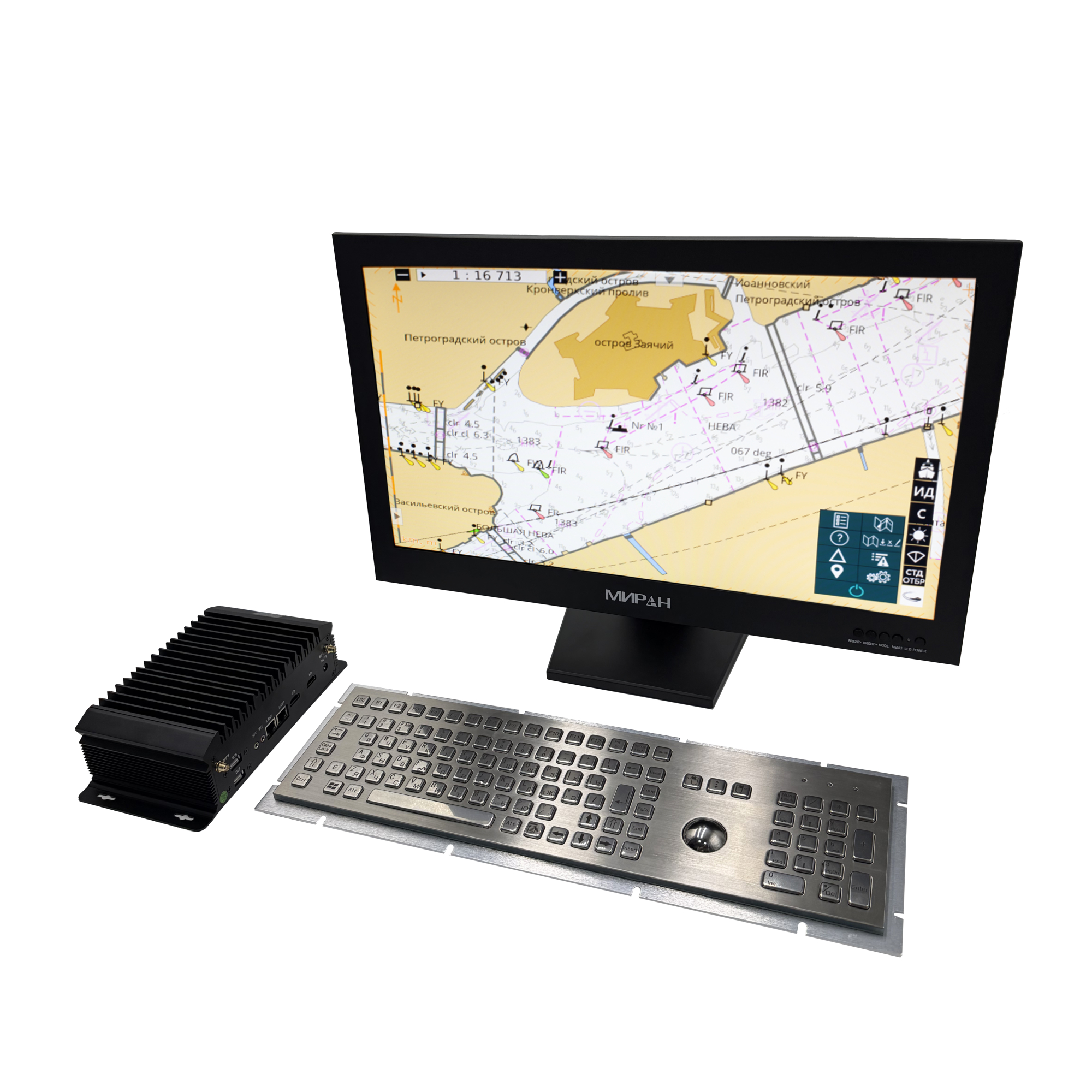

МИРАН-КСО7 представляет собой модульный комплекс, который может быть адаптирован под размеры и требования любого судна ВВП:

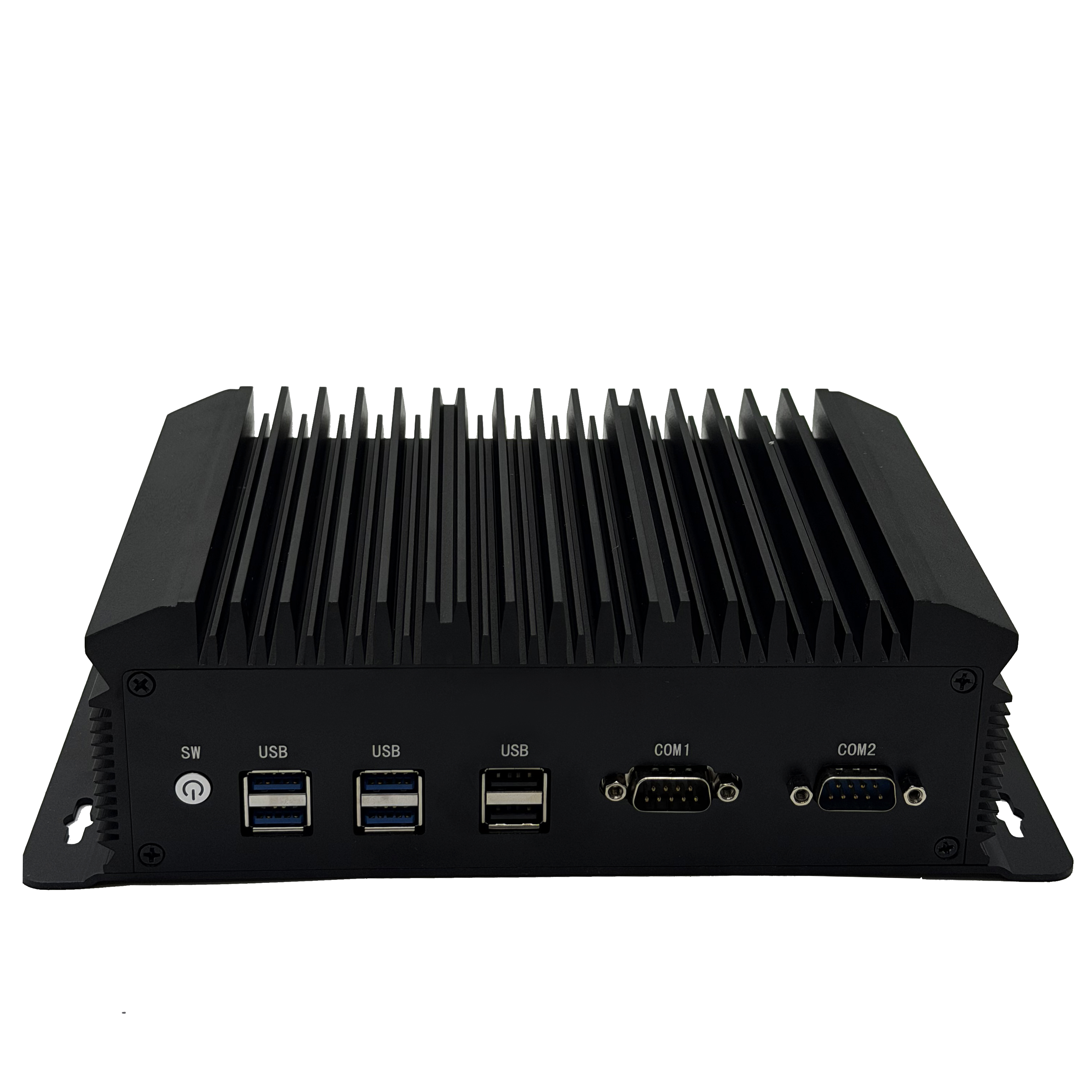

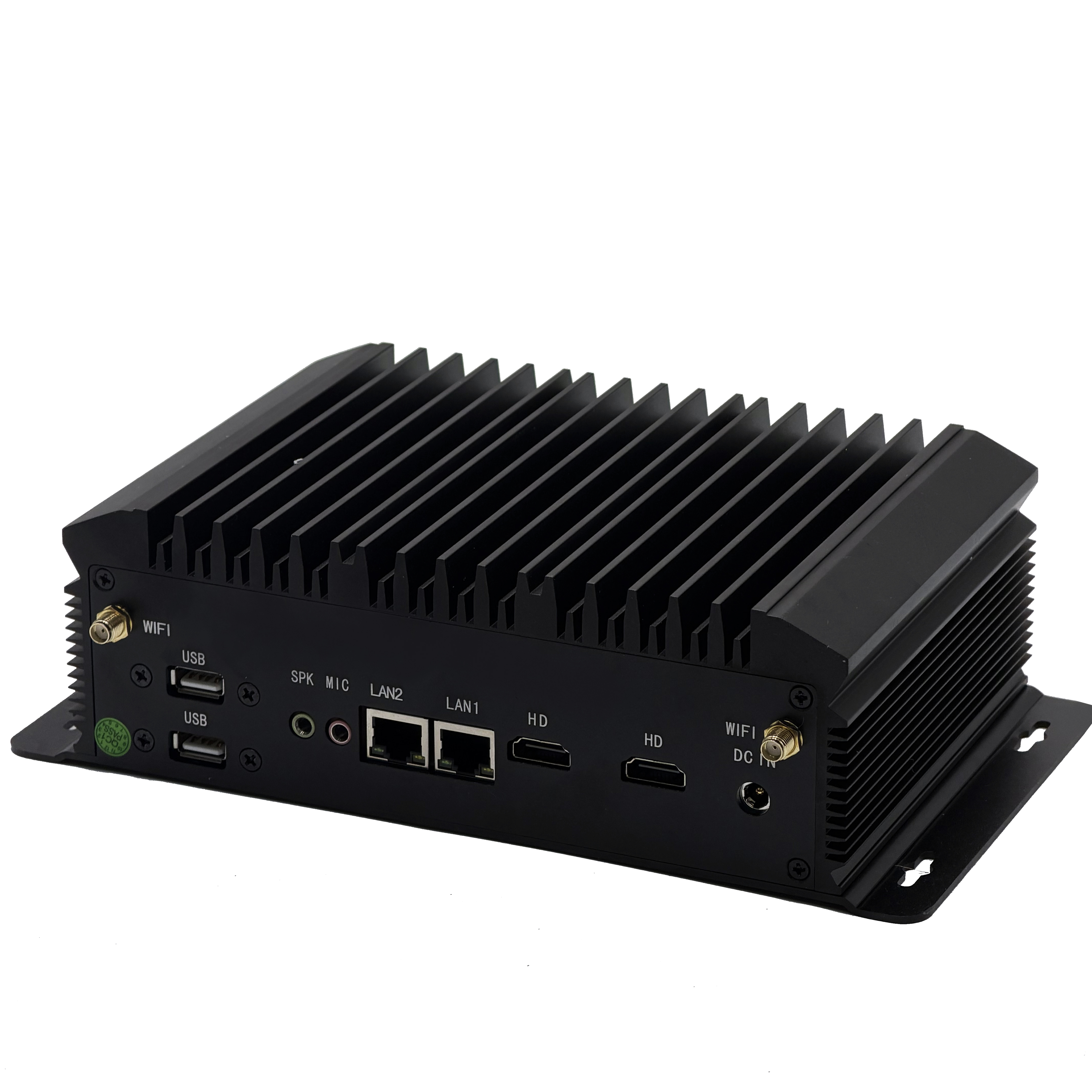

1. Универсальный компьютер «МИРАН МРК-01».

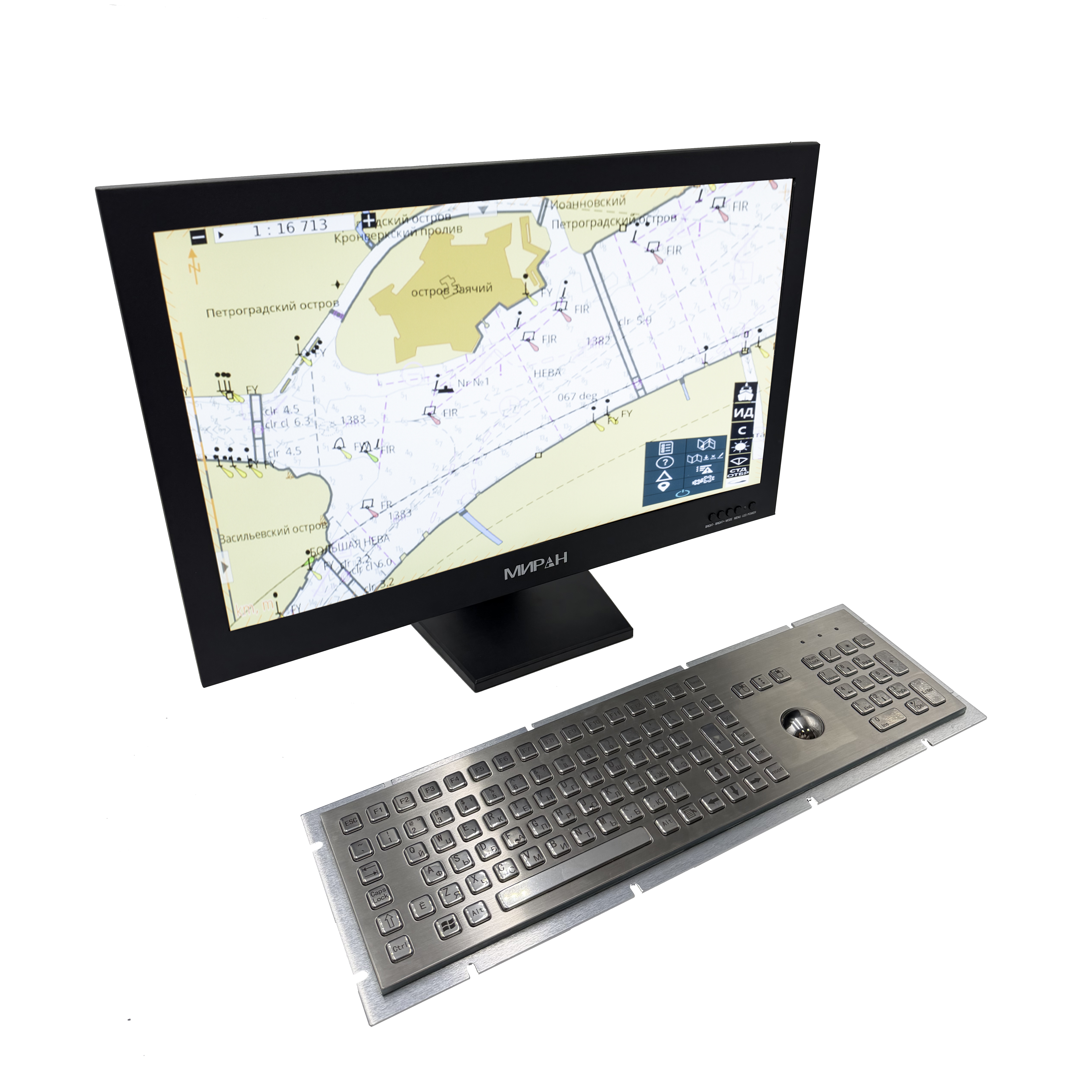

2. Широкий выбор сертифицированных мониторов для интеграции: «МИРАН ИВМ-12ЖК», «МИРАН ИВМ-13ЖК», «МИРАН ИВМ-15ЖК», «МИРАН ИВМ-17ЖК», «МИРАН ИВМ-19ЖК», «МИРАН ИВМ-24ЖК», «МИРАН ИВМ-27ЖК» и «МИРАН ИВМ-32ЖК».
3. Клавиатура с трэкболом «МИРАН КТ-01».
4. Специализированное Программное Обеспечение «ЛОЦИЯ ВВП»
Программное обеспечение «ЛОЦИЯ ВВП» является ключевым элементом системы, обеспечивая точное навигационное позиционирование, характерную для внутренних путей. Система нацелена на максимальную детализацию и корректное отображение специфических навигационных знаков и ограничений, характерных для рек и каналов.
Обеспечивается непрерывный контроль и отображение информации от ГНСС (ГЛОНАСС), компаса и радиолокатора, что позволяет вести точную исполнительную прокладку. Предусмотрена возможность создания, проверки и редактирования маршрутов с учетом габаритов судна и расписания движения по шлюзам.
Система обеспечивает последующий анализ выполненного рейса, что важно для оптимизации расхода топлива и соблюдения графика.
ЭКС МИРАН-КСО7, в сочетании с ПО «ЛОЦИЯ ВВП», предлагает судовладельцам, плавающим по ВВП надежное, сертифицированное и экономически эффективное решение для навигации в российских условиях.
Сферы применения ЭКС МИРАН-КС07
- Судоходство. Использование ПО «ЛОЦИЯ ВВП» для детального планирования перехода, включая расчет времени, учет приливов/отливов и интеграцию с системами планирования генеральных маршрутов.
- Планирование речных переходов. ПО «ЛОЦИЯ ВВП» позволяет точно планировать маршруты с учетом гидрологических ограничений, фарватеров и расписаний шлюзовых систем.
- Соблюдение речных стандартов. Благодаря поддержке и отображению речных картографических знаков согласно ГОСТ 57252, система подтверждает, что экипаж оперирует корректной информацией, применимой именно на ВВП.
Причины купить электронную картографическую систему
- Модульная система
- Широкий выбор мониторов МИРАН ИВМ-ЖК
- Прочный корпус оборудования
- Широкий диапазон рабочих температур системы
- Использование специализированного ПО «ЛОЦИЯ ВВП»
- Интуитивно-понятный интерфейс
|
Процессор
|
Процессор Intel®Core™ i5 |
|
Память
|
Слот памяти DDR4, поддерживает до 32 ГБ |
|
Жесткий диск
|
1 отсек для 2,5-дюймового жесткого диска SATA, 1 интерфейс твердотельного накопителя M.2 |
|
Видеокарта
|
Интегрированное графическое ядро Intel® HD Graphics серии HD |
|
Сеть
|
2*RTL8111H гигабитная сетевая карта, 1*интерфейс MINI-PCIE, поддерживает связь 2,4G/5G WIFI |
|
Аудио
|
Чип Realtek ALC |
|
Интерфейс дисплея
|
2*HDMI (или VGA+HDMI) |
|
Система
|
Linux |
|
BIOS
|
Поддерживает включение питания, загрузку по расписанию, пробуждение по сети и бездисковую загрузку. |
|
Интерфейс
|
4*USB3.0, 4*USB2.0, интерфейс питания, 2*сетевой интерфейс, 2*HDMI, аудиоинтерфейс, 2*интерфейс WiFi, 2*COM (RS-232/485) |
|
Габариты
|
240*133*68mm |
|
Способ установки
|
Настольный, настенный, встраиваемый |
|
Корпус
|
Алюминиевый сплав, безвентиляторное рассеивание тепла. Цвет - чёрный |
|
Питание
|
12/24В |
|
Степень защиты
|
IP22 |
|
Масса не более
|
1,79 кг |
|
Диапазон рабочих температур
|
-10°С…+55°С |
|
МИРАН ИВМ-19ЖК
|
|
|
Диагональ
|
19" |
|
Активная область, мм
|
376.32(W)×301.056(H) |
|
Соотношение сторон
|
4:3 |
|
Тип матрицы
|
IPS |
|
Разрешение
|
1280×1024 |
|

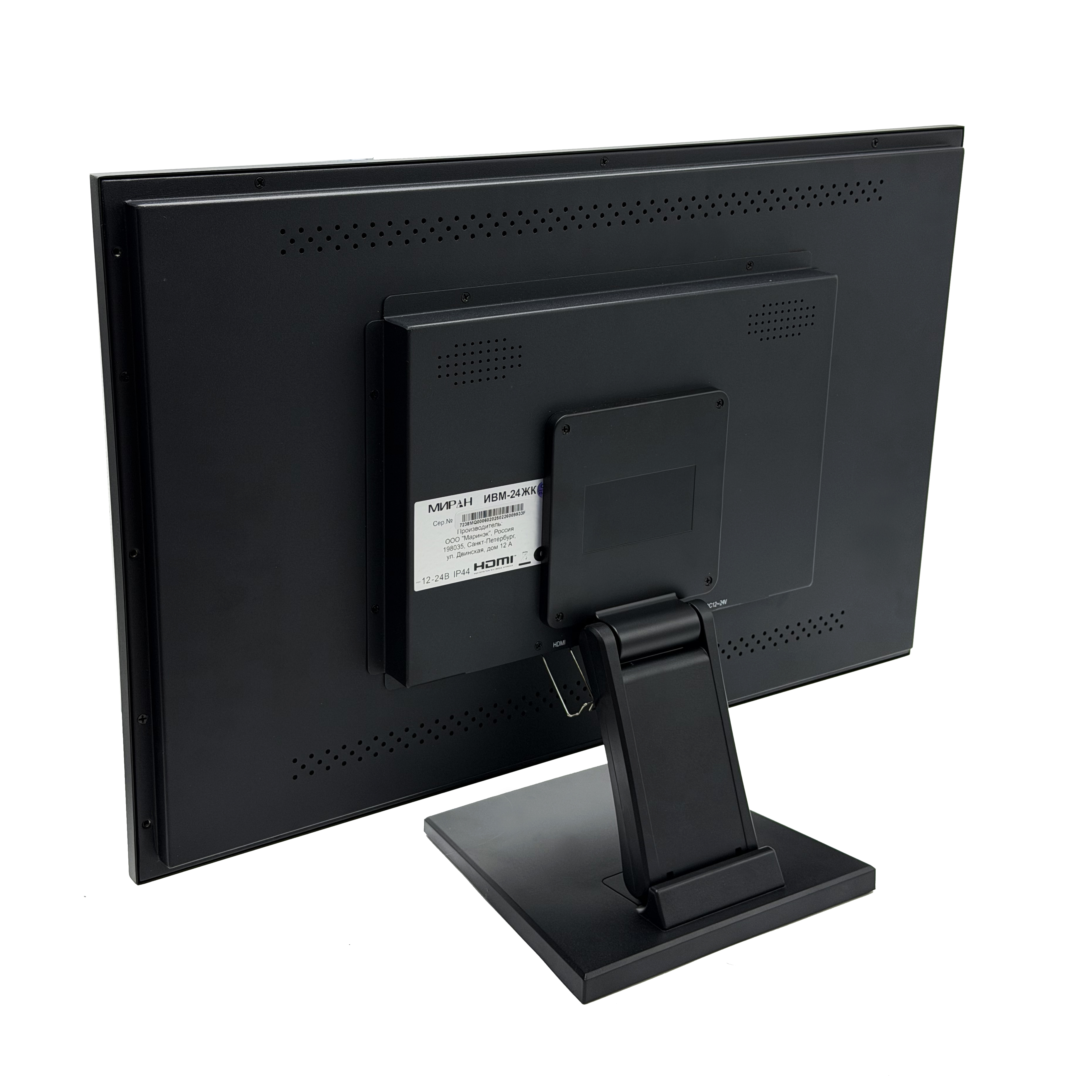

МИРАН ИВМ-24ЖК
|
|
|
Диагональ
|
23.8" |
|
Активная область, мм
|
527.04(W)×296.46(H) |
|
Соотношение сторон
|
16:9 |
|
Тип матрицы
|
IPS |
|
Разрешение
|
1920×1080 |
|
МИРАН ИВМ-27ЖК
|
|
|
Диагональ
|
27" |
|
Активная область, мм
|
597.6(W)×336.15(H) |
|
Соотношение сторон
|
16:9 |
|
Тип матрицы
|
IPS |
|
Разрешение
|
1920×1080 |
|
Цвета
|
16.7M |
|
МИРАН ИВМ-32ЖК
|
|
|
Диагональ
|
32" |
|
Активная область, мм
|
698.4(W)×392.85(H) |
|
Соотношение сторон
|
16:9 |
|
Тип матрицы
|
IPS |
|
Разрешение
|
1920×1080 |
|
МИРАН ИВМ-12ЖК
|
|
|
Габариты
|
315х45х258 мм |
|
Масса (с креплением)
|
3,50 кг |
|
Масса (без крепления)
|
2,40 кг |
|
Диагональ
|
12,1" |
|
Активная область
|
246(W)x184(H) |
|
Формат экрана
|
4:3 |
|
МИРАН ИВМ-15ЖК
|
|
|
Диагональ
|
15" |
|
Габариты
|
368х48х304 мм |
|
Масса (с креплением)
|
5,12 кг |
|
Масса (без крепления)
|
4,16 кг |
|
Разрешение(пикс)
|
1280х1024 |
|
Тип матрицы
|
TFT-LCD |
|
Активная область
|
306(W)х230(H) |
|
Соотношение сторон
|
4:3 |
|
МИРАН ИВМ-17ЖК
|
|
|
Диагональ
|
17" |
|
Габариты
|
400х48х348 мм |
|
Масса (с креплением)
|
5,07 кг |
|
Масса (без крепления)
|
3,98 кг |
|
Активная область
|
337,92(W)х270,336(H) |
|
Формат экрана
|
4:3 |
|
Тип матрицы
|
TFT-LCD |
|
Разрешение(пикс)
|
1280х1024 |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru

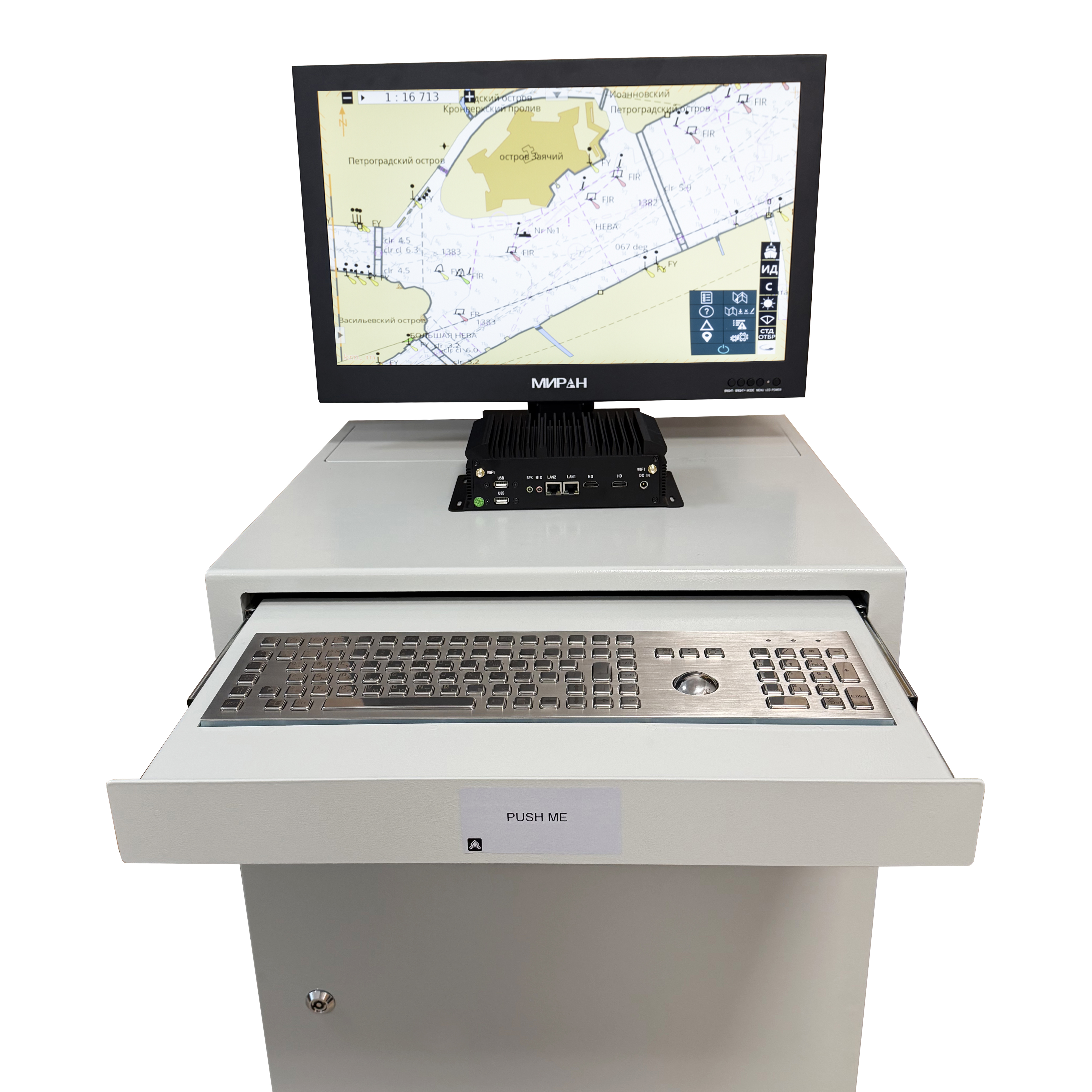

Комплектация ЭКС МИРАН-КС07
- Монитор «МИРАН ИВМ-10ЖК / ИВМ-12ЖК / Миран ИВМ-13ЖК / ИВМ-15ЖК / ИВМ-17ЖК / ИВМ-19ЖК / ИВМ-22ЖК / ИВМ-24ЖК/ ИВМ-27ЖК / ИВМ-32ЖК»;
- Универсальный компьютер «МИРАН МРК-01» с установленным программным обеспечением «ЛОЦИЯ ВВП»;
- Клавиатура с трэкболом «МИРАН КТ-01»;

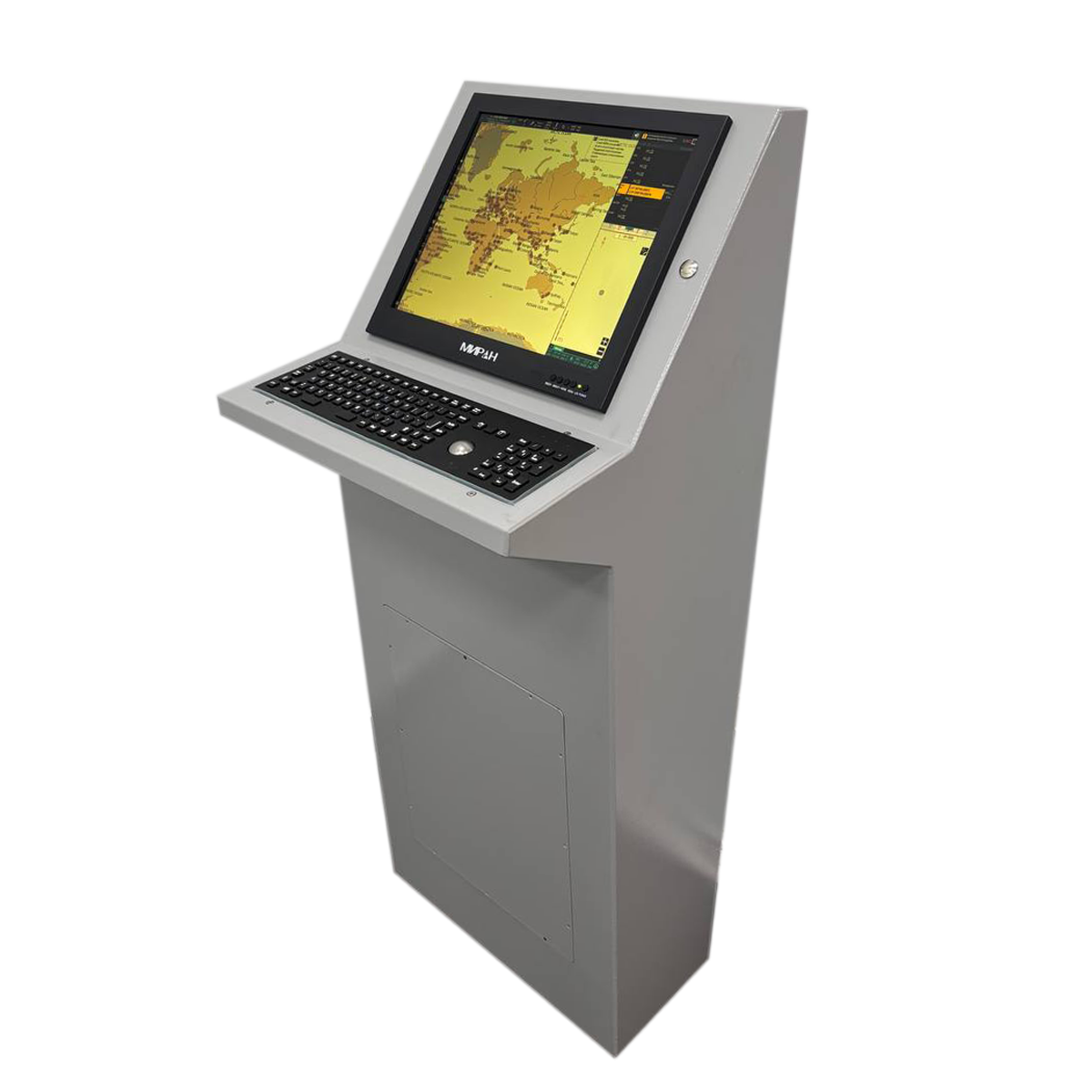

- Стойка для размещения оборудования СТ-3 (опция).
