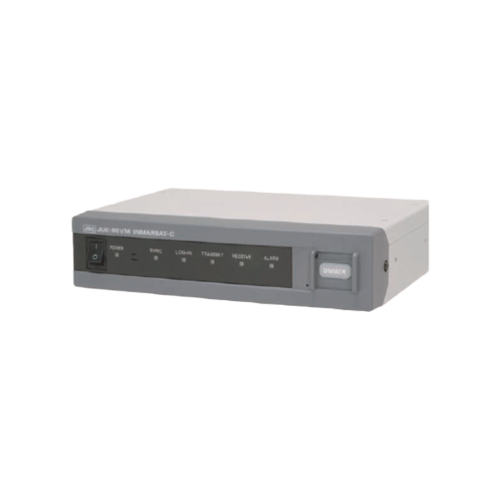

Спутниковый терминал Inmarsat mini-C JRC JUE-95 VM
JRC JUE-95 VM – это терминал, который можно установить на небольших и крупных рыболовецких судах. Программное обеспечение для работы можно загрузить на персональный компьютер.
Специалисты группы компаний «Маринэк» помогут Вам выбрать наилучший вариант для морских поездок. Широкий выбор предоставляемого оборудования соответствует стандартам РМРС и РКО. Данная спутниковая земная станция может быть заменена на отечественную ПВКВ-радиостанцию МИРАН.
Система Inmarsat Mini-C предлагает систему для обмена данными по спутниковой связи Inmarsat Inmarsat для глобальной передачи данных. Мобильный наземный терминал предназначен для использования в системе мониторинга судов и обеспечивает двустороннюю передачу данных в любую точку мира. Основная функция – передавать данные о местоположении с судов. Работа устройства соответствует требованиям FFA.

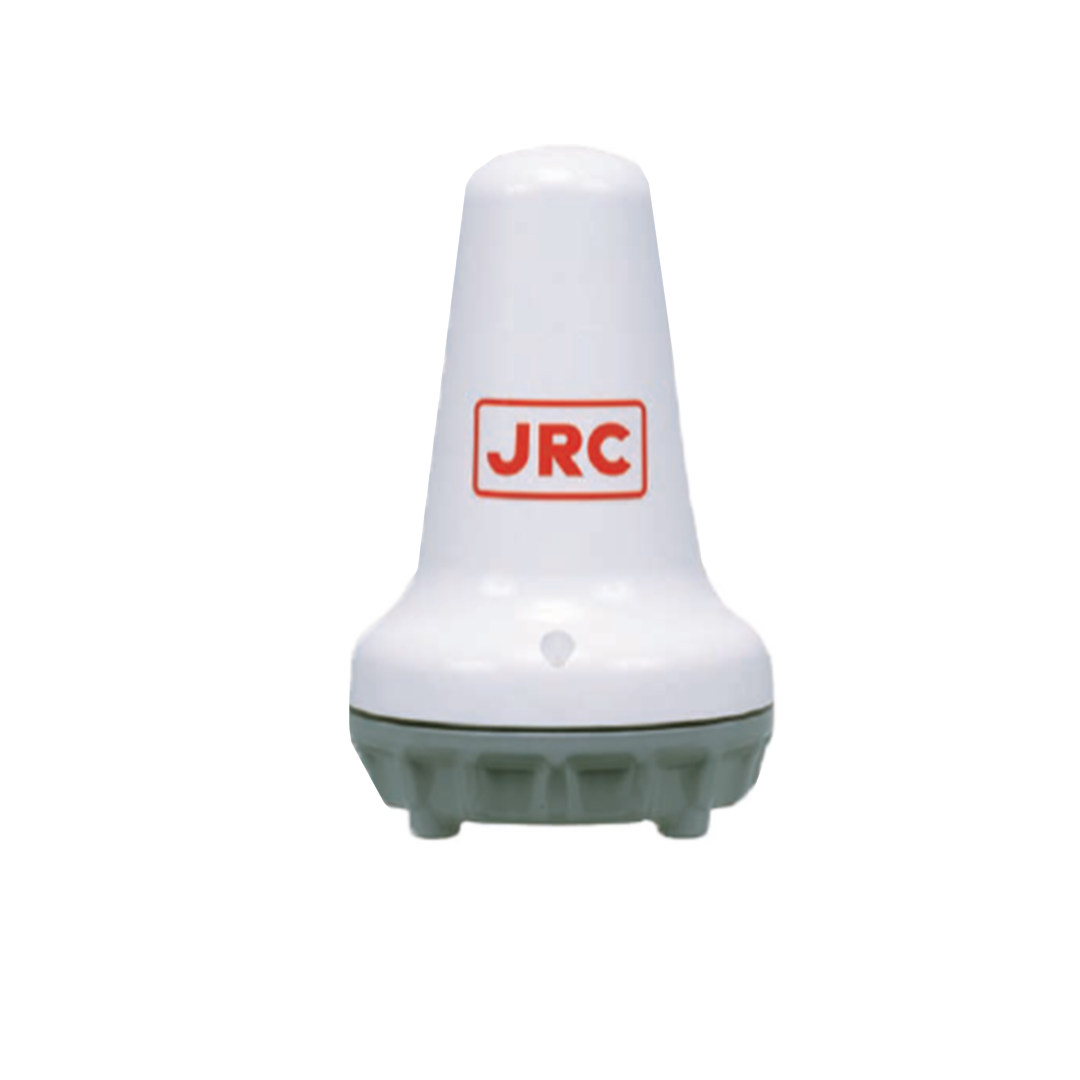

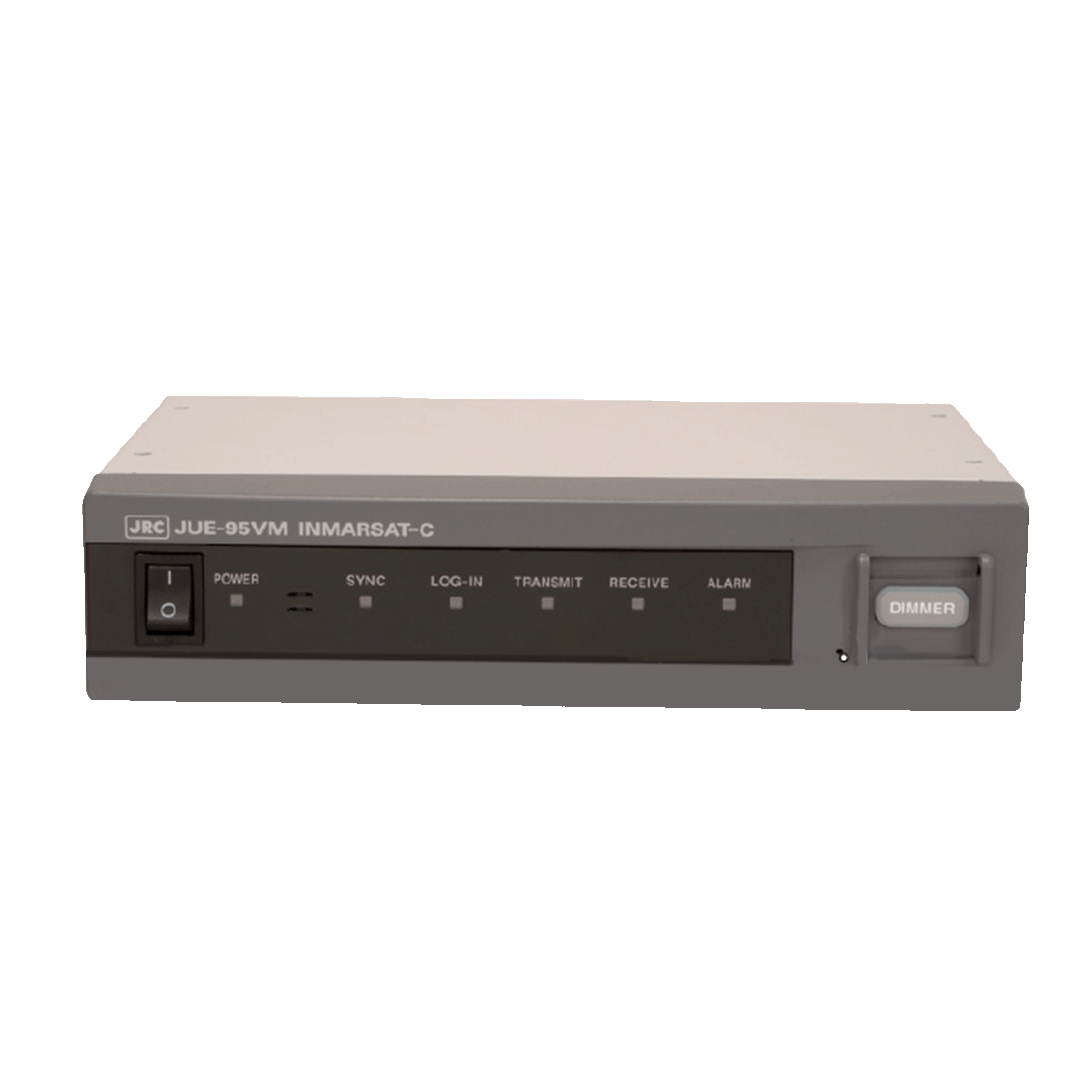

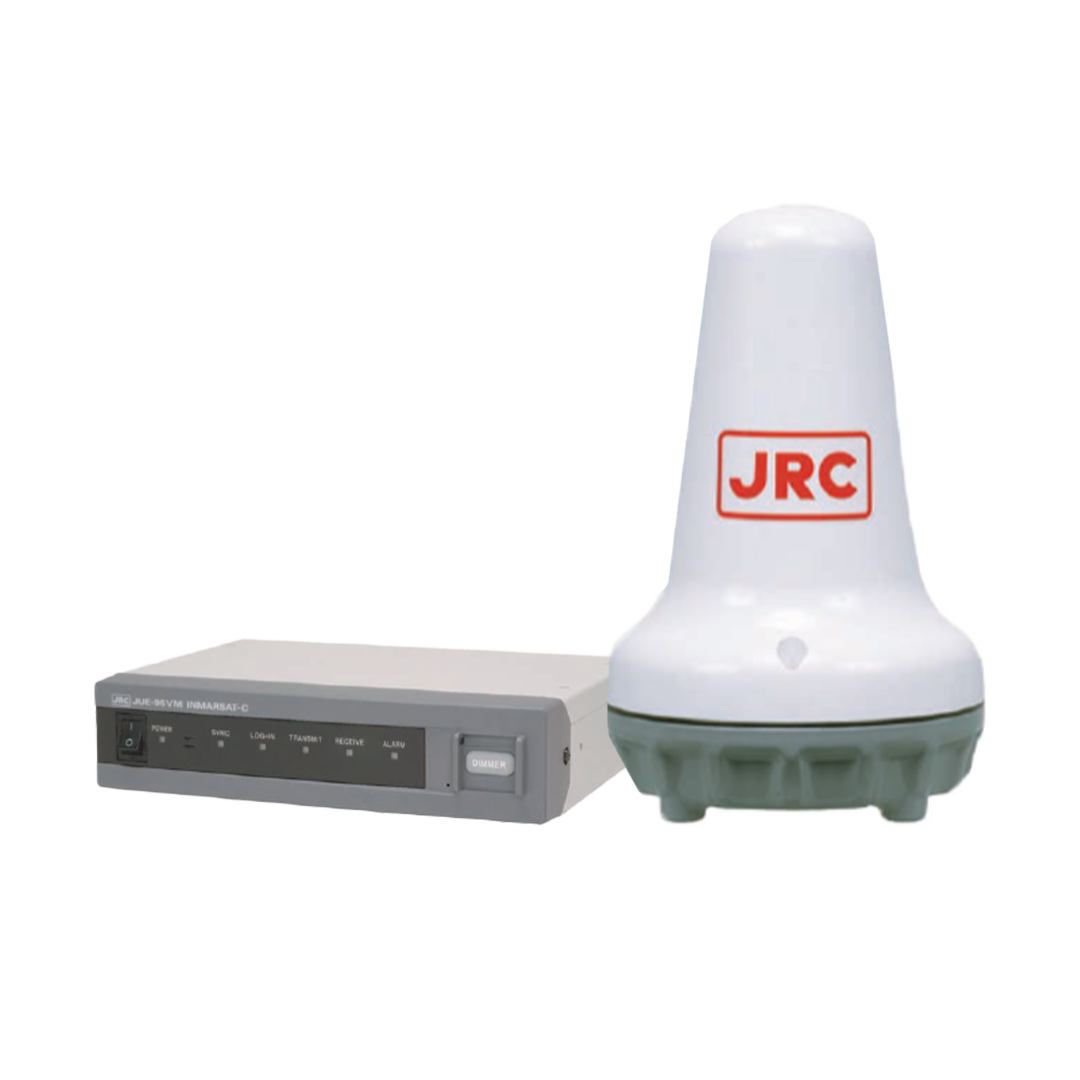

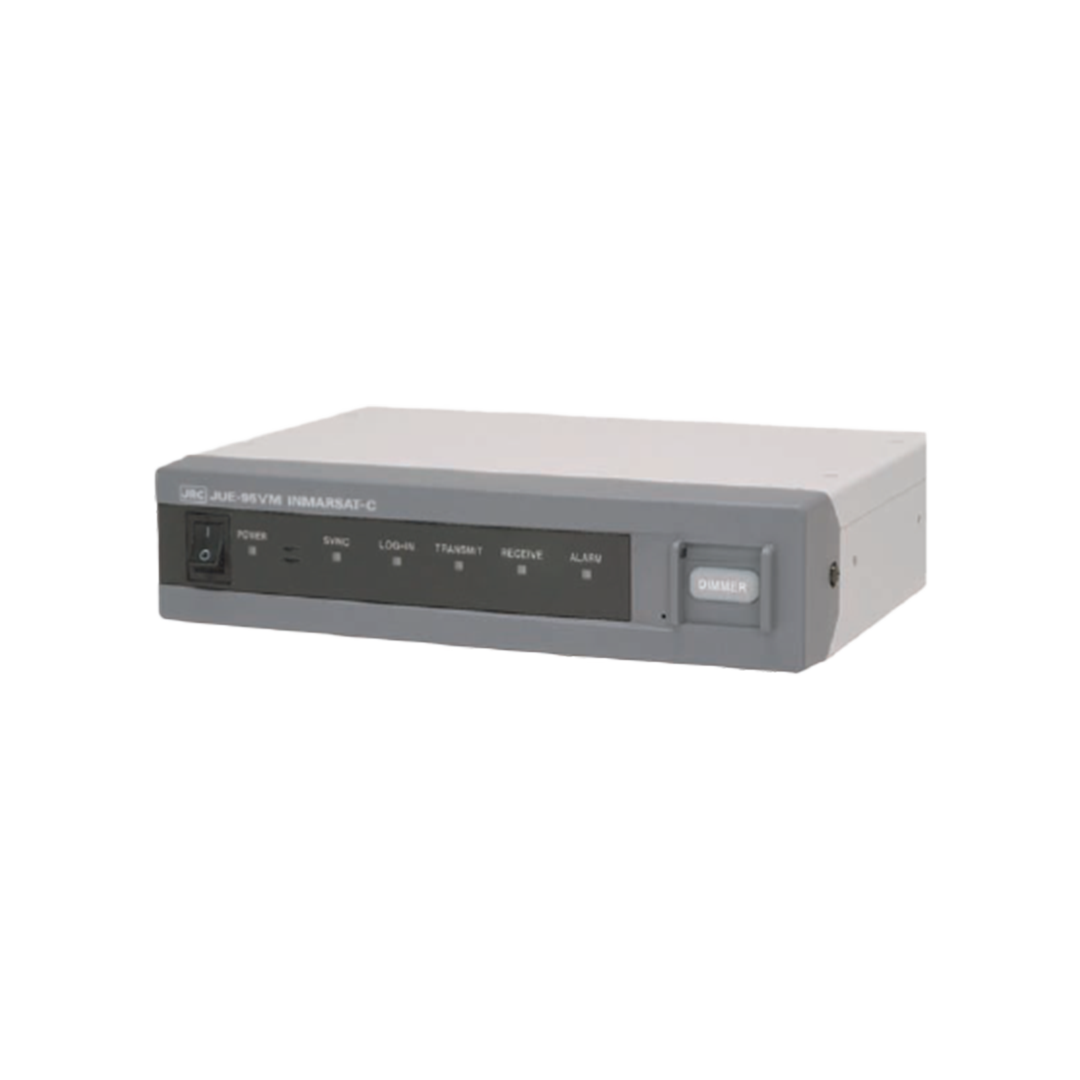

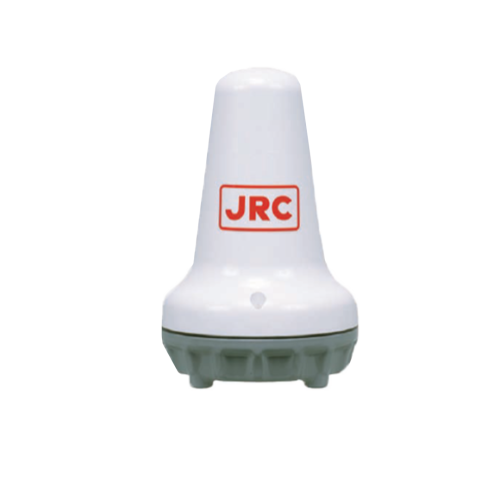

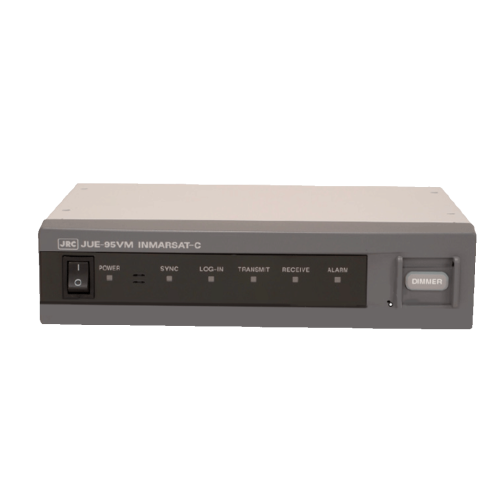

Оснащена системой дальней идентификации и контроля местоположения судов (LRIT), которая служит для передачи идентификатора судна, координат ГНСС и времени передачи данных. Станция состоит из терминала и спиральной антенны с правой вертикальной поляризацией. Данные передаются со скоростью 600 бит в секунду. Система имеет небольшие размеры и проста в установке: терминал и антенна соединяются одним коаксиальным кабелем.
Работает в частотном диапазоне Rx: 1530.0-1545.0 МГц и Tx: 1626.5-1646.5 МГц. Антенна устройства спиральная, а скорость обработки данных достигает 600 бит/сек. Источник питания: 24 В постоянного тока +30%/-20%, опционально 220/100 В переменного тока.
Автоматически передаёт различные данные о местоположении и состоянии судна. Предварительно можно запрограммировать имя файла, время отправки и номер адреса, а также ввести команду автоматической отправки.
Имеет функцию самодиагностики для упрощения технического обслуживания и устранения неполадок. Результаты самотестирования отображаются на терминале устройства. Также доступно автоматическое тестирование для проверки работоспособности станции.
С помощью функции GPS можно передавать и получать данные о местоположении судна на акватории.
К дополнительным функциям относятся:
- Сохранение и пересылка сообщений;
- Коробка звукового сигнала;

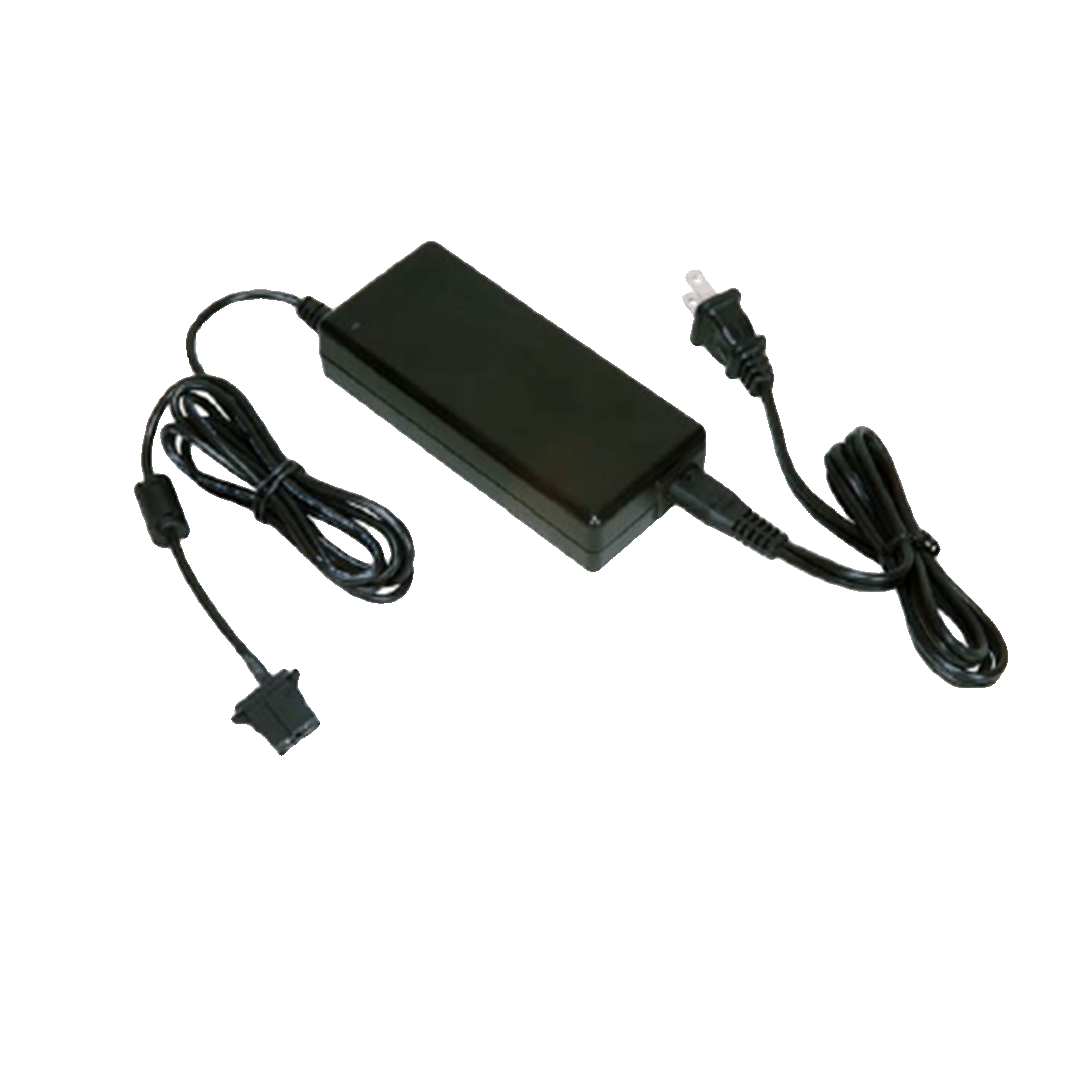

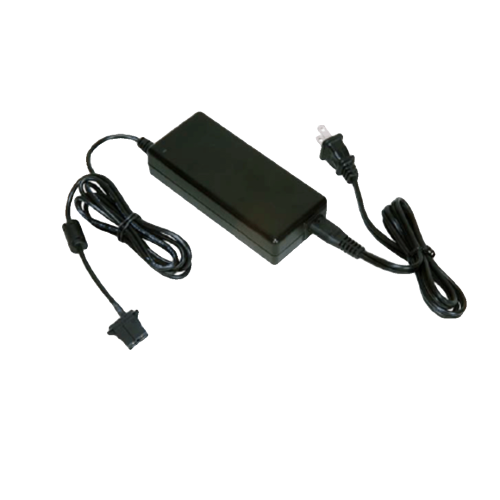

- Источник питания с коммутацией переменного/постоянного тока;
- Приём расширенного группового вызова;
- Звуковые оповещения;
- Опционально устанавливаемый дисковод.
Диапазон рабочих температур антенны от -35°С до +55°С, а терминала – от 15°С до +55°С. Допустимая влажность: 95% до -40°С.
Сферы применения судовой земной станции
- Морская связь. Терминал обеспечивает надежную связь между судном и береговыми службами. Это позволяет передавать важные сообщения, такие как отчеты о позиции, сообщения об аварийных ситуациях и другую информацию.
- Управление судном. Терминал может быть частью более комплексной системы управления судном, включая передачу данных о состоянии оборудования и техническом обслуживании.
- Коммерческие грузоперевозки. Для судов, занимающихся грузоперевозками, терминал обеспечивает регулярную связь, что важно для координации процесса доставки и своевременного уведомления клиентов.
Причины купить судовую станцию
- Частотный диапазон Rx: 1530.0-1545.0 МГц и Tx: 1626.5-1646.5 МГц
- Скорость передачи данных 600 бит/сек
- Система дальней идентификации и контроля местоположения судов (LRIT)
- Функции самодиагностики и сигнализации о неполадках
- Широкий диапазон рабочих температур
Частотный диапазон
|
Rx: 1530.0-1545.0 МГц |
|
Tx: 1626.5-1646.5 МГц |
Разнос частот
|
5 кГц |
G/T
|
-23.7 дБ/К мин. при угле 5° |
E.I.R.P.
|
От +7 до 16 дБВ |
Модуляция (TX и RX)
|
1200 символов/сек |
Скорость передачи
|
TX: 600 бит/сек |
|
RX: 600 бит/сек |
Поляризация
|
Праворукая циркулярная |
Антенна
|
Геликоидальная |
Объём сообщений
|
До 8 кб |
Память
|
80 кб (Inmarsat C 40 кб) |
Питание
|
DC 24V (+30% -20%) |
Масса
|
|
Антенна
|
1,5 кг |
Терминал
|
1,3 кг |
Габариты
|
|
Антенна
|
224х144 мм |
Подсудовое оборудование
|
210х50х150 мм |
Вибрации
|
В соответствии с требованиями Inmarsat |
Рабочая температура
|
|
Антенна
|
-35°С до +55°С |
Подсудовое оборудование
|
-15°С до +55°С |
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
- Терминал NTF-782LT – 1шт;
- Антенна NAF-742LT - 1 шт;
- Детали для установки антенны;
- Детали для установки терминала;
- Кабель для соединения антенны и терминала 30 м. – 1 шт;
- Кабель питания 2 м. – 1шт;
- Запасные детали.
