Система обнаружения МИРАН БПЛА ФСК-40
МИРАН БПЛА ФСК-40 – разработанная группой компаний «Маринэк» система обнаружения и автоматической идентификации низколетящих воздушных объектов. Система обнаружения МИРАН ФСК-40 рассчитана, в том числе на обнаружение БПЛА. Дальность обнаружения и идентификации беспилотников составляет 5-10 км и зависит от БПЛА и условий применения системы.
Система обнаружения использует в работе данные с камер видеонаблюдения и от оптико-электронных систем. Принцип действия основан на пассивном оптическом обнаружении, осуществляемом при помощи приемников оптического диапазона с различными объективами. Система идентифицирует малоразмерные объекты, улавливая отличный от соседних сигнал приемника дрона.
Система МИРАН оснащена программным комплексом обработки данных с камер видеонаблюдения «Филин-1», позволяющим распознавать и классифицировать воздушные объекты. Комплекс применяется для контроля воздушного пространства над Москвой. По итогам тестирования, точность распознавания составляет 95%, соответствуя мировым стандартам.
Система МИРАН БПЛА ФСК-40 позволяет обрабатывать изображения с помощью алгоритмов машинного обучения, искусственного интеллекта, передавать их по сетям связи. В состав МИРАН ФСК-40 входят неохлаждаемые двухспектральные PTZ-камеры. Надежную работу датчиков обнаружения и вычислительных мощностей обеспечивает встроенный блок питания МИРАН.
Блок также снабжает оборудование аварийным питанием, автоматически переводит систему на резервное питание при пропаже основного (220 Вольт). Уникальное решение МИРАН ФСК-40 полностью сбалансировано для применения в системах искусственного интеллекта видеонаблюдения.

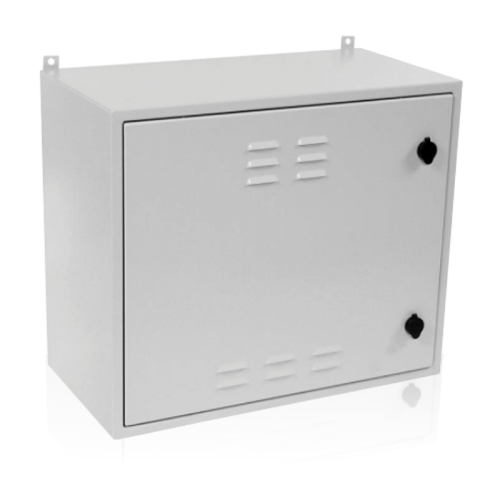

Оборудование соответствует классу IP65. Для сохранности в сложных условиях МИРАН БПЛА ФСК-40 размещается в серверном шкафу с подогревом и охлаждением. Серверный шкаф с цельнометаллической сварной конструкцией обеспечивает защиту активного и пассивного телекоммуникационного оборудования.

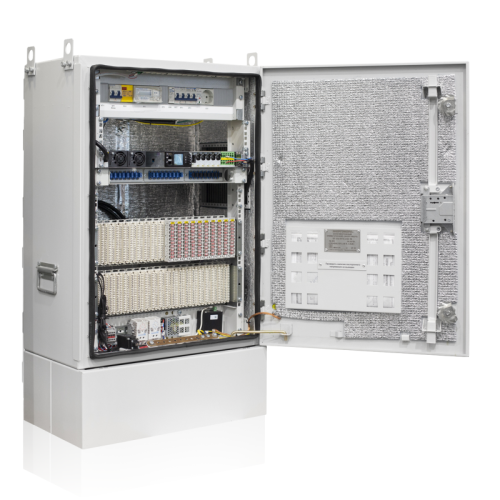

Внутри крепящегося на стену или столб шкафа с двухслойной металлической дверью установлен фильтр. Есть место для вентиляторного модуля. Кабельные вводы в шкафу выламываемые и расположены в днище. Внутри шкаф обклеен утеплителем. Вертикальные направляющие регулируются по глубине. Оснащение серверного шкафа, выполненного в антивандальном исполнении, включает в себя:
– Модем с WiFi (2,4 и 5 ГГц)
– Внешние вводы основного и резервного питания
– LAN порты
– Блок питания с аварийным резервированием от АКБ
– Комплект АКБ
– Систему микроклимата с подогревом и кондиционированием
– Датчики вскрытия
– Систему заземления
– Автоматы питания

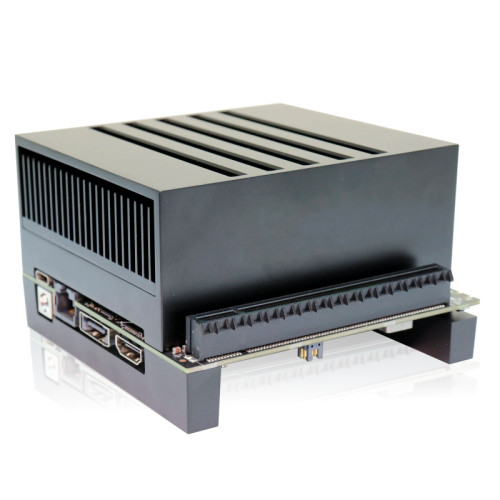

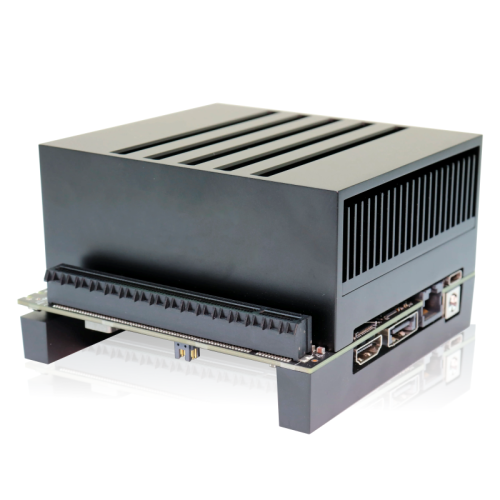

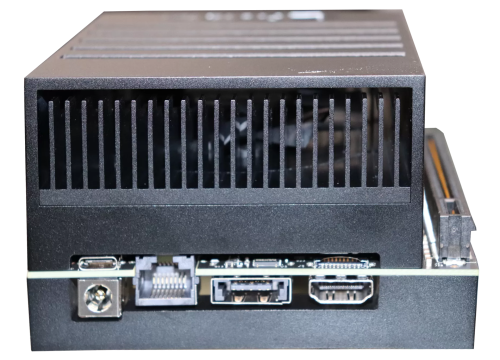

– Вычислитель с предустановленным ПО обработки изображений и передачи данных по сетям связи
– Электронный или механический замок (по желанию Заказчика) для защиты от несанкционированного доступа.
– Система вскрытия
Система обнаружения выполнена в климатическом исполнении У1 в соответствии с требованиями ГОСТ. Оборудование предназначено для эксплуатации на улице и внутри помещений при температурах от -45 до +40 °С. Комплект оборудования системы поставляется с органами управления, также соответствующими климатическим условиям У1.
Вид, комплектация и технические характеристики системы могут быть изменены производителем.
Сферы применения системы обнаружения МИРАН БПЛА ФСК-40
- Общественная безопасность. Система МИРАН с возможностью ночного видения будет полезна правоохранительным органам для борьбы с преступностью и охраны порядка.
- Промышленность и производство. МИРАН БПЛА ФСК-40 применяется для обнаружения дефектов и проблем, контроля процесса работы и обеспечения безопасности рабочих.
- Специальное оборудование. В гражданской и военной сферах система позволит обнаруживать несанкционированный доступ на объекты.
Причины купить систему обнаружения
- Соответствие требованиям ГОСТ
- Защита от погодных условий
- Антивандальное исполнение
- Обеспечение круглосуточного наблюдения
- Обработка изображения с помощью систем искусственного интеллекта
- Точное обнаружение внештатных ситуаций, например, пожаров
|
Видео и инфракрасный датчик
|
|
|
Размеры
|
250х480х400 мм |
|
Вес
|
14 кг |
|
Инфракрасный тип датчика
|
Неохлаждаемый детектор VOx FPA |
|
Спектральный диапазон
|
8～14μm |
|
NETD
|
≤50mK(@25°C,F#1.0,25Hz) |
|
Разрешение
|
1280*1024 |
|
Шаг пикселя
|
12 мкм |
|
Фокусное расстояние
|
25-75 мм |
|
Режим фокусировки
|
Авто/ручной/однократный снимок Авто |
|
FOV
|
17.6°×14.1°~2.0°×1.6 |
|
Пространственное разрешение
|
0.480~0.053 мрад |
|
Видимый тип датчика
|
|
|
Матрица
|
1/1,8 дюйма 4 Мп CMOS |
|
Макс. разрешение
|
2688×1520 |
|
Фокусное расстояние
|
6~300 мм |
|
Режим фокусировки
|
Авто/Ручной/Однократный автоматический снимок |
|
FOV
|
29.1°×16.7°～0.5°×0.3° |
|
WDR
|
День/Ночь |
|
Ручной/автоматический режим управления
|
Да |
|
Стабилизация
|
Поддержка оптической стабилизации изображения (OIS) |
|

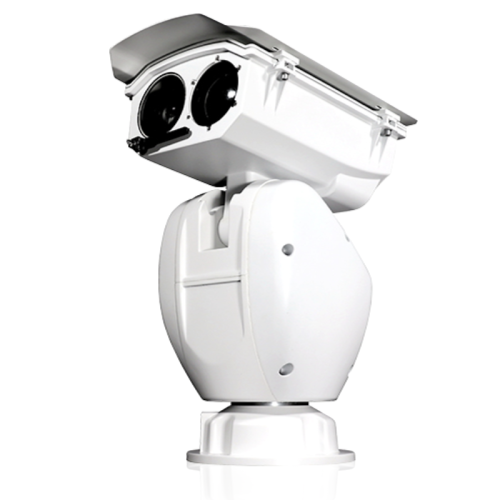

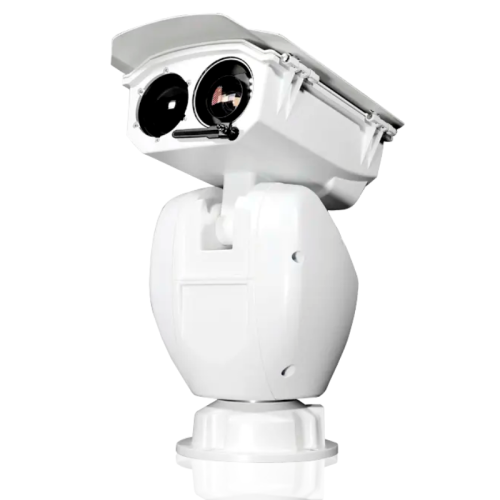

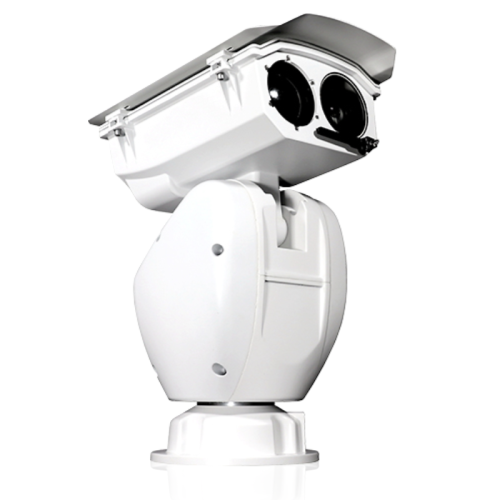

PTZ камера
|
|
|
Диапазон панорам
|
Непрерывное вращение на 360° |
|
Скорость панорамирования
|
0.1°～ 120°/s |
|
Диапазон наклона
|
90°～ +40° |
|
Скорость наклона
|
0.01°～60°/s |
|
Режим сканирования
|
Предустановка/тур /патрулирование |
|
Сканирование
|
Линейное |
|
Сеть
|
|
|
Протоколы
|
TCP/IP, UDP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, RTP, RTSP, RTCP, IGMP, SMTP, NTP, QoS |
|
Одновременный просмотр в реальном времени
|
до 2 каналов |
|
Источник питания
|
DC 48V±15% |
|
Интерфейс связи
|
RJ45 самоадаптивный порт Ethernet 10M/100M |
|
Интерфейс сигнализации
|
7-канальный вход, 2-канальный выход |
|
Интерфейс хранения
|
Поддержка карт Micro SD (макс.256G) |
|
Интерфейс связи
|
1-канальный RS485 |
|
Условия эксплуатации
|
от -40℃ до +70℃ |
|
Степень защиты
|
IP66, TVS 6000V Молниезащита, защита от перенапряжений и переходных процессов напряжения |
|
Соответствует стандарту GB/T17626.5 Grade-4
|
Да |
|
Потребляемая мощность
|
макс 200 Вт |
|
Блок управления и питания
|
|
|
Коммутационный шкаф уличный всепогодный
|
Да |
|
Степень защиты шкафа
|
Степень защиты оболочки IP65 (с установленным кондиционером или вентиляторным модулем - IP55). TVS 6000V Молниезащита, защита от перенапряжений и переходных процессов напряжения |
|
Ширина, мм
|
600 |
|
Высота, мм
|
450 |
|
Рабочая температура
|
от -45°С до +40°С |
|
Питание
|
12/24/48 DC 110/220 AC |
|
Аварийное питание подключение
|
АКБ до 92 А/ч |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
Базовая комплектация
– PTZ-камера – 1 шт.
– Серверный шкаф управления с подогревом и охлаждением – 1 шт.
– Встроенный блок управления МИРАН – 1 шт.
– Модем с WiFi - 1 шт.
– Монтажный комплект – 1 шт.
– Паспорт изделия – 1 шт.
– Руководство по эксплуатации – 1 шт.
