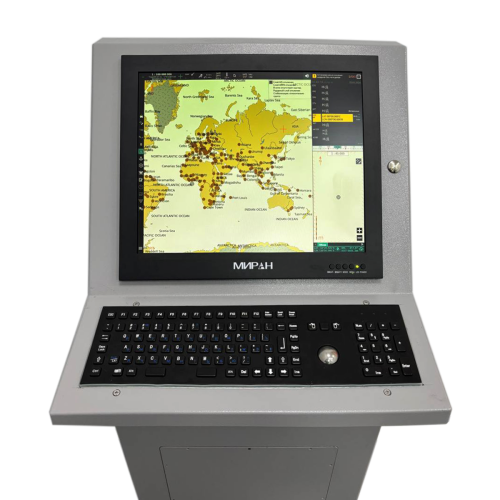

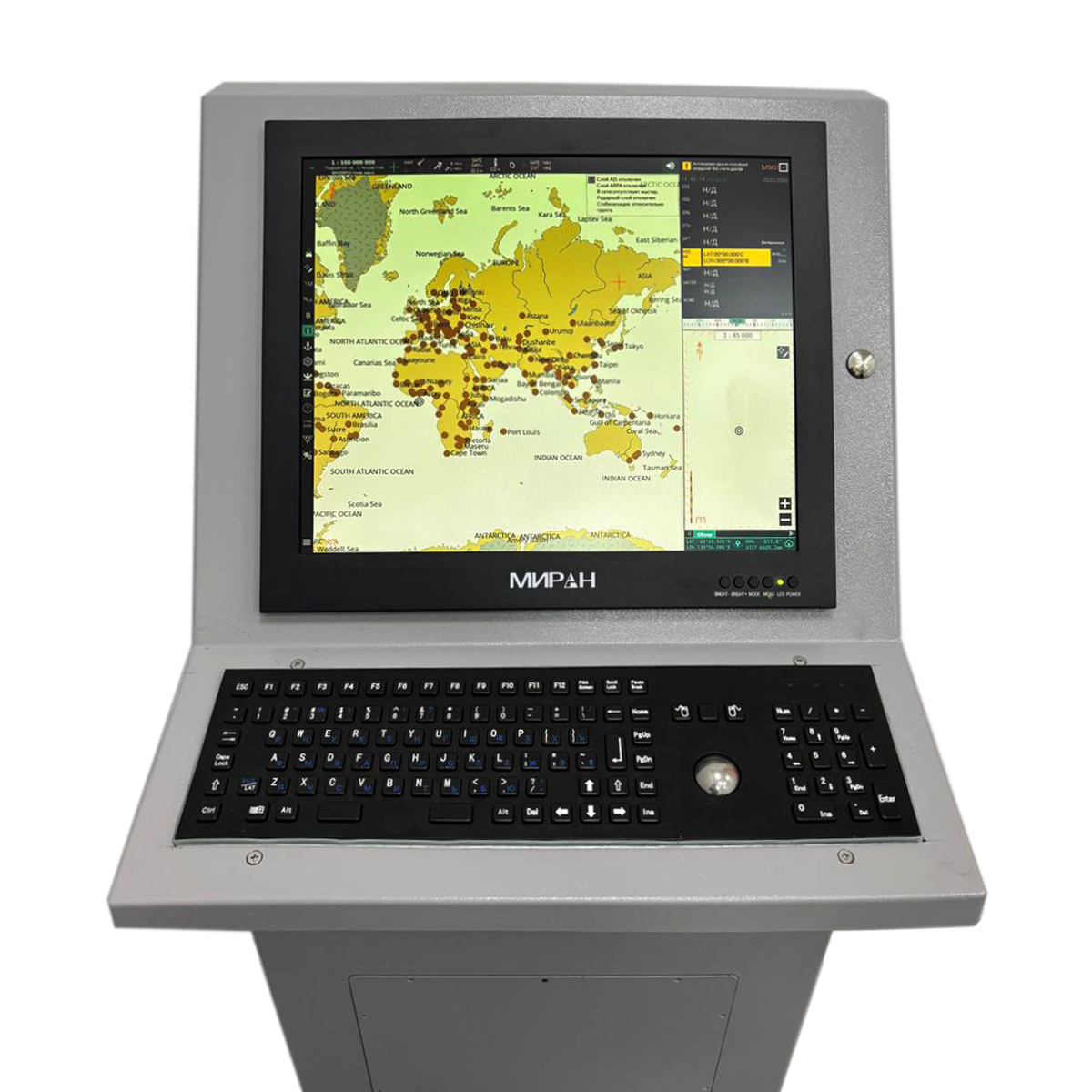

.png "Отображение электронных навигационных карт в системе СОЭНКИ МИРАН-СНК05 через ПО «Стрежень»")
.png "Отображение электронных навигационных карт в системе СОЭНКИ МИРАН-СНК05 через ПО «Стрежень»")
Система отображения электронных навигационных карт и информации СОЭНКИ МИРАН-СНК05
Система Отображения Электронных Навигационных Карт и Информации (СОЭНКИ) МИРАН-СНК05 разработана специально для обеспечения инструментальной навигации судов внутреннего плавания. МИРАН-СНК05 является интегрированным решением, которое позволяет капитанам и штурманам полностью перейти на электронную картографию, строго соблюдая законодательные требования Российской Федерации.
Использование СОЭНКИ МИРАН-СНК05 применяет только актуальные государственные Электронные Навигационные Карты (ЭНК): для внутренних водных путей они издаются Федеральным агентством морского и речного транспорта. А для морских участков - соответствующими гидрографическими службами.

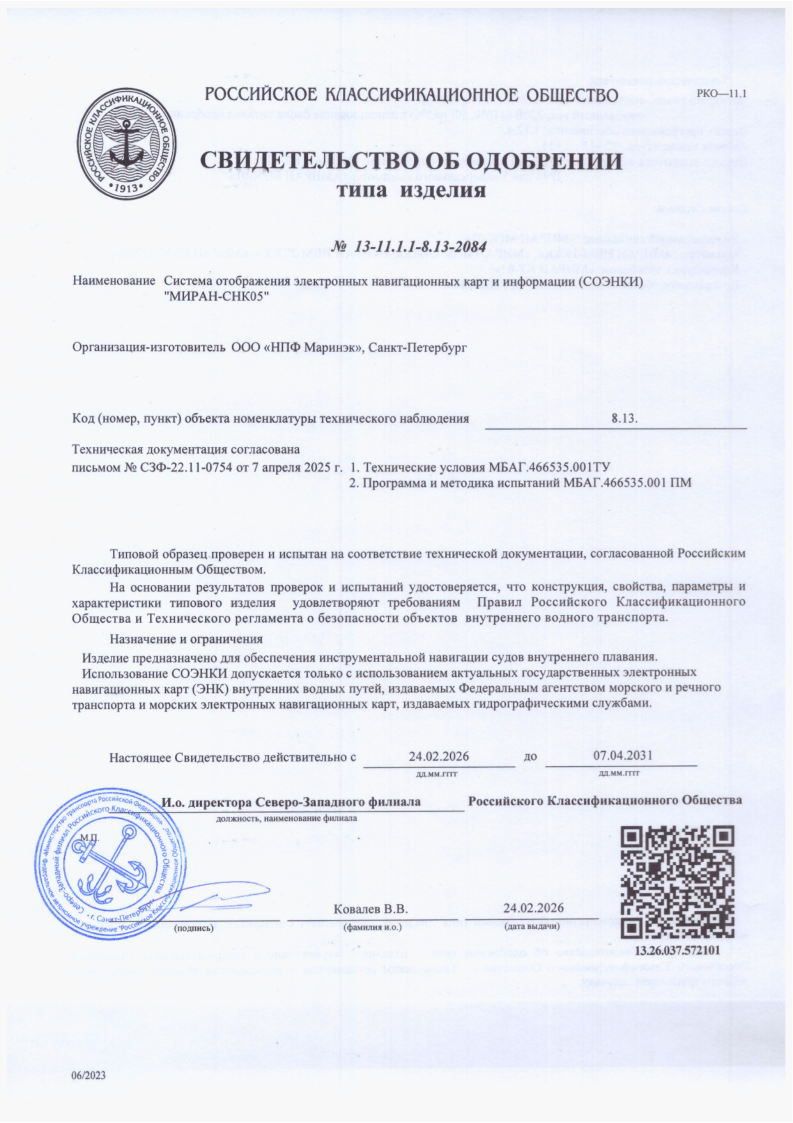

Система разработана в строгом соответствии с Правилами Классификации и Постройки Судов (ПКПС) Российского Классификационного Общества (РКО). Это обеспечивает ее полное одобрение для эксплуатации на речном флоте.
Комплекс МИРАН-СНК05 отличается высокой надежностью, адаптированной под климатические особенности России. Система функционирует в диапазоне температур от -15°С до +55°С, что критично для навигации в межсезонье и северных регионах.
Поддерживается гибкая схема электропитания: 12/24 В постоянного тока и 220 В переменного тока (50 Гц), при условии использования сертифицированного РКО блока питания.
Основные элементы имеют степень защиты: универсальный компьютер МИРАН МРК-01 имеет класс IP44, а управляющая периферия (клавиатура с трэкболом МИРАН КТ-01) - IP22.

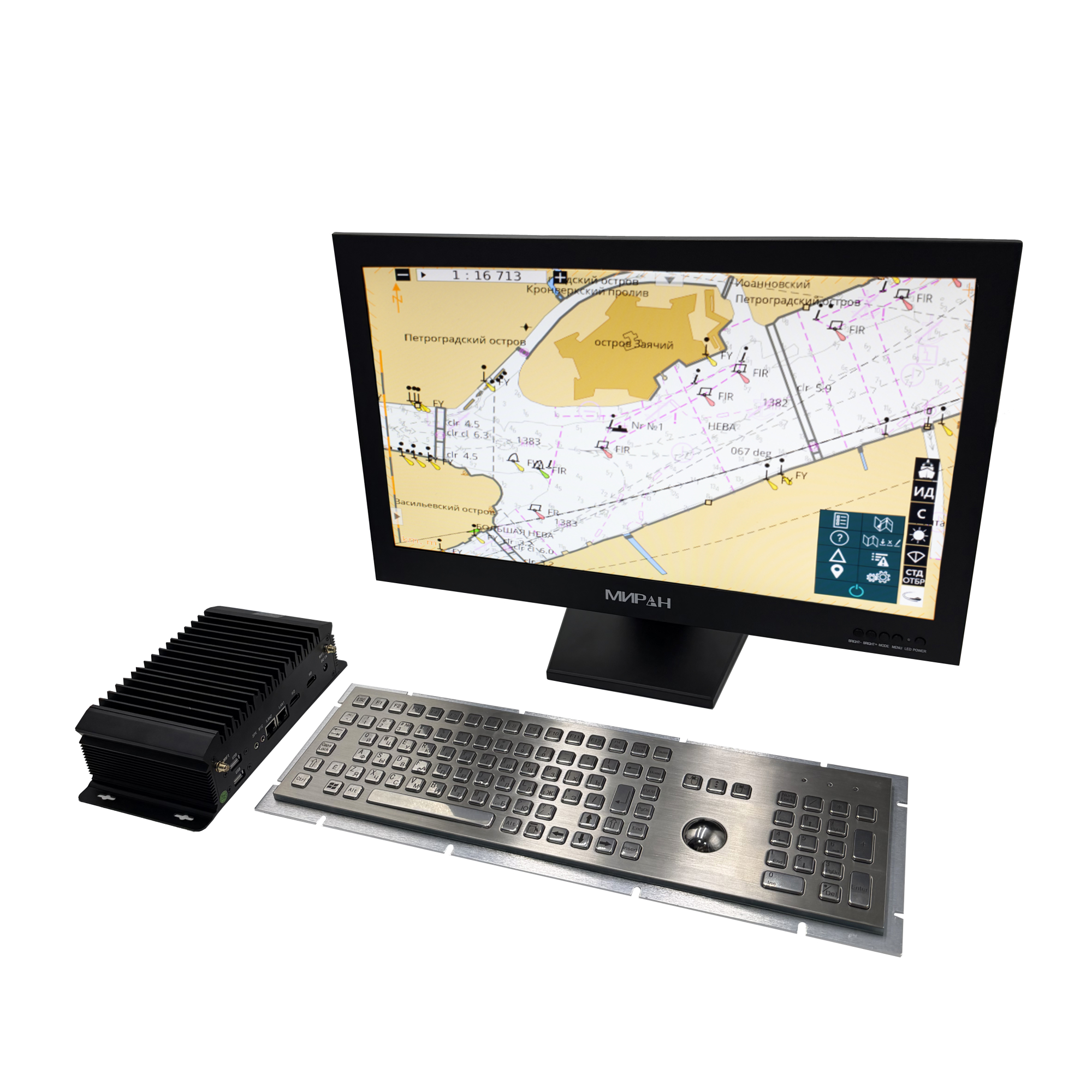

МИРАН-СНК05 - это законченное решение, включающее:
- Универсальный бортовой компьютер МИРАН МРК-01.

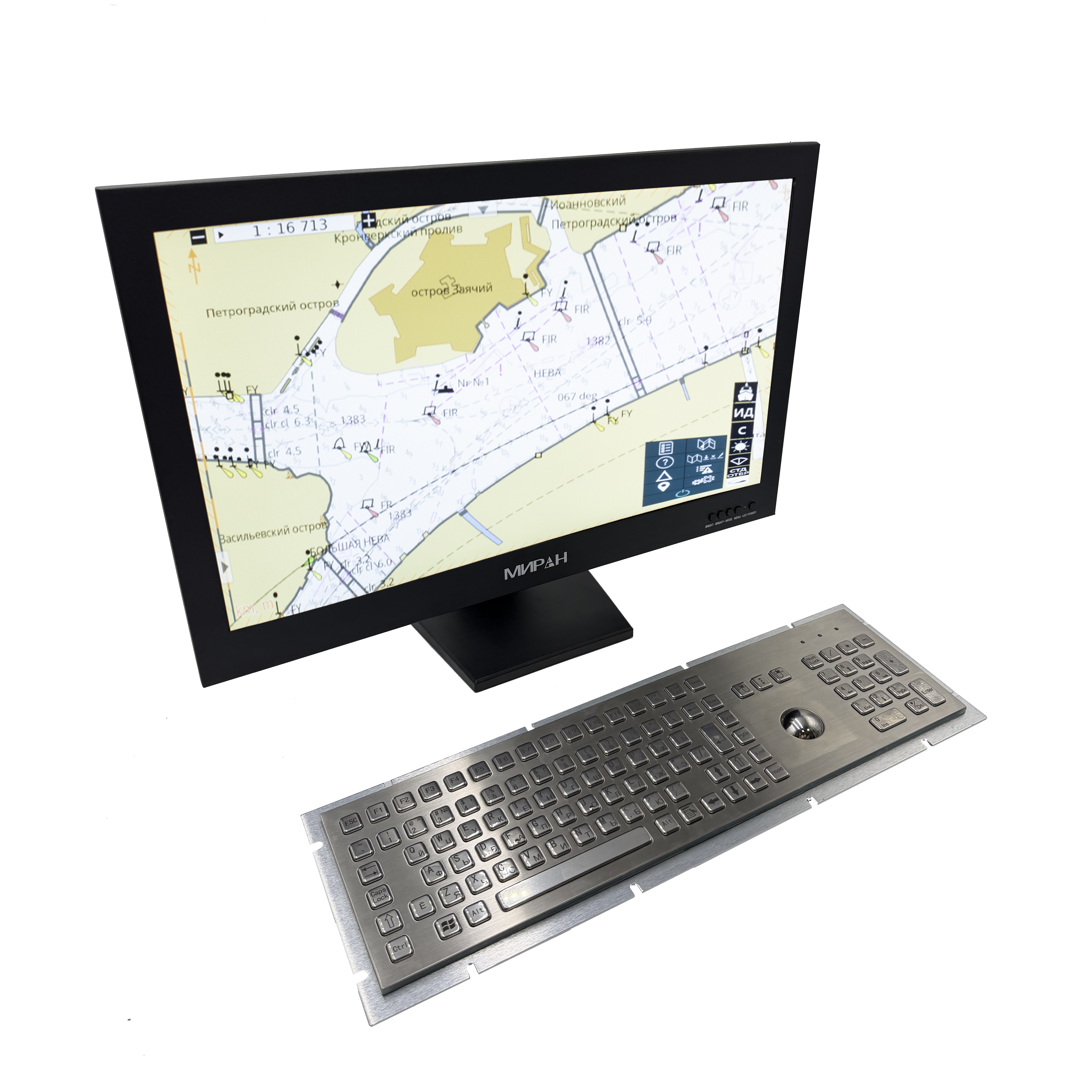

- Широкий выбор мониторов, включая МИРАН ИВМ-19ЖК, ИВМ-24 ЖК, ИВМ-27ЖК и МИРАН ИВМ-32ЖК.
- Клавиатура с трэкболом МИРАН КТ-01.
- Программное Обеспечение СОЭНКИ «СТРЕЖЕНЬ» (версия ПО 1.12.4).
ПО «СТРЕЖЕНЬ» является элементом, обеспечивающим полную поддержку навигационных задач на ВВП. Система полностью совместима со стандартами МГО S-52 и S-63. Она осуществляет загрузку ЭНК, проверку подлинности через сертификаты, конвертацию в системный формат (СЭНК) и контроль актуальности данных, включая загрузку корректурных наборов.
Обеспечивается исполнительная прокладка с использованием данных от ГНСС (ГЛОНАСС), компаса и радиолокатора, что критически важно для безопасного расхождения в условиях ограниченной видимости.
Система отображает специфические речные картографические знаки (согласно ГОСТ 57252). Оператор имеет возможность запросить детальную информацию по любому объекту на карте, включая атрибуты, текстовые файлы и изображения, а также просмотреть легенду карты.
ПО позволяет создавать, проверять и редактировать маршруты, устанавливать расписание движения и вносить пользовательские объекты.
МИРАН-СНК05 от ГК «МАРИНЭК» - это подтверждение, что навигационный пост судна внутреннего плавания оснащен современным, сертифицированным и исключительно надежным инструментом для выполнения рейсов.
Сферы применения СОЭНКИ МИРАН
- Суда внутреннего плавания. Суда, работающие на маршрутах, включающих как морские участки, так и внутренние водные пути (реки, каналы, водохранилища). Функции планирования маршрута позволяют заранее проработать проход через шлюзы, учитывая лимиты по осадке и габаритам, используя точные речные ЭНК.- Речной флот. СОЭНКИ МИРАН-СНК05 является полноценной заменой бумажным картам для судов, работающих исключительно на ВВП. Система позволяет фиксировать исполнительную прокладку, что необходимо для последующего анализа рейса и предоставления отчетности контролирующим органам.
- Суда, совершающие заходы в морские порты. Даже если судно в основном работает на реках, оно обязано соответствовать международным стандартам навигации при заходе в морские порты или прохождении устьев рек.
Причины купить СОЭНКИ МИРАН
- Полное соблюдение международных стандартов отображения карт
- Мощное и интуитивно понятное программное обеспечение СОЭНКИ «СТРЕЖЕНЬ» (версия ПО 1.12.4).
- Рабочий диапазон от -15°C до +55°C
- Поддержка 12/24В DC и 220В AC
|

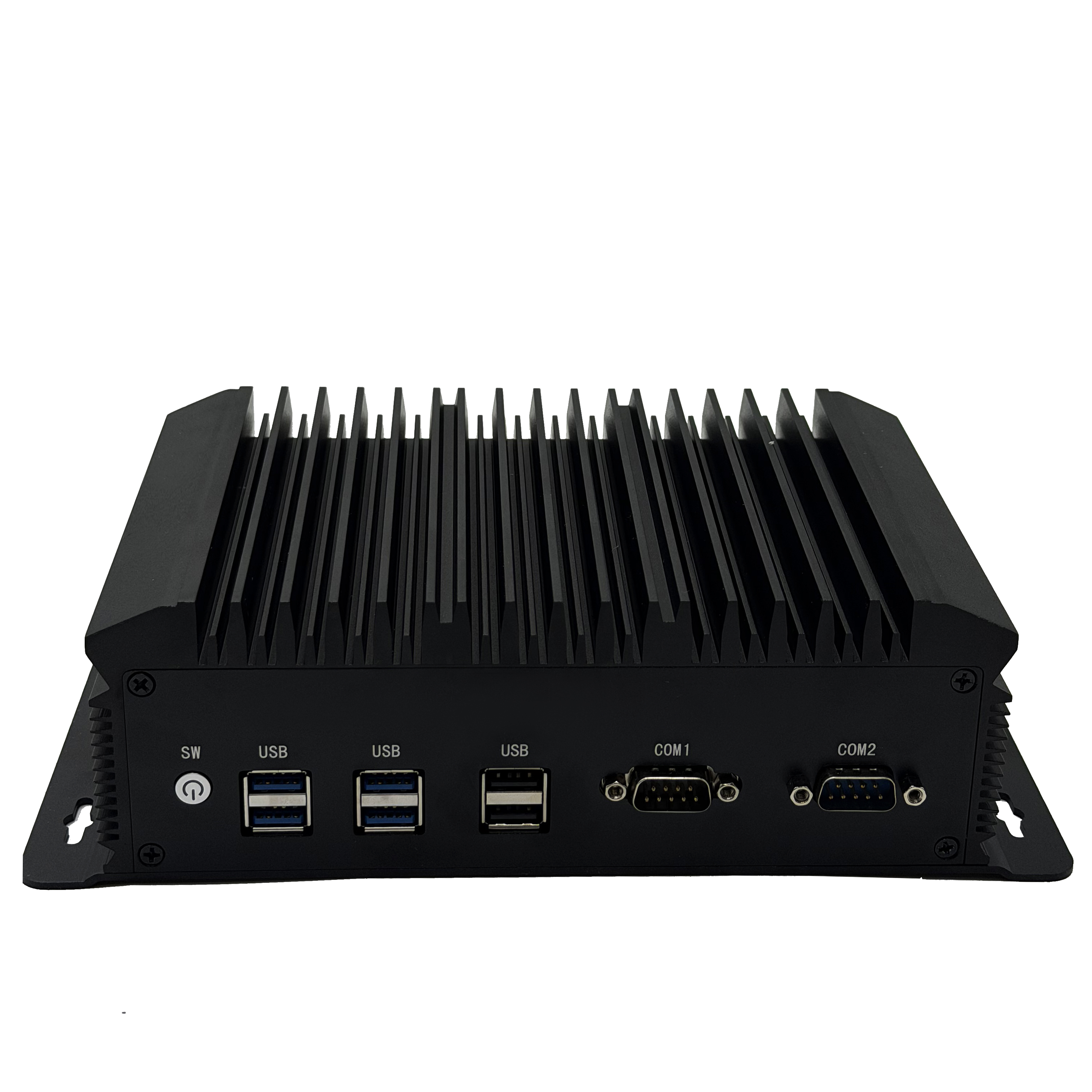

Процессор
|
Процессор Intel®Core™ i5 |
|
Память
|
Слот памяти DDR4, поддерживает до 32 ГБ |
|
Жесткий диск
|
1 отсек для 2,5-дюймового жесткого диска SATA, 1 интерфейс твердотельного накопителя M.2 |
|
Видеокарта
|
Интегрированное графическое ядро Intel® HD Graphics серии HD |
|
Сеть
|
2*RTL8111H гигабитная сетевая карта, 1*интерфейс MINI-PCIE, поддерживает связь 2,4G/5G WIFI |
|
Аудио
|
Чип Realtek ALC |
|
Интерфейс дисплея
|
2*HDMI (или VGA+HDMI) |
|
Система
|
Linux |
|
ПО
|
СОЭНКИ «СТРЕЖЕНЬ» |
|
BIOS
|
Поддерживает включение питания, загрузку по расписанию, пробуждение по сети и бездисковую загрузку. |
|

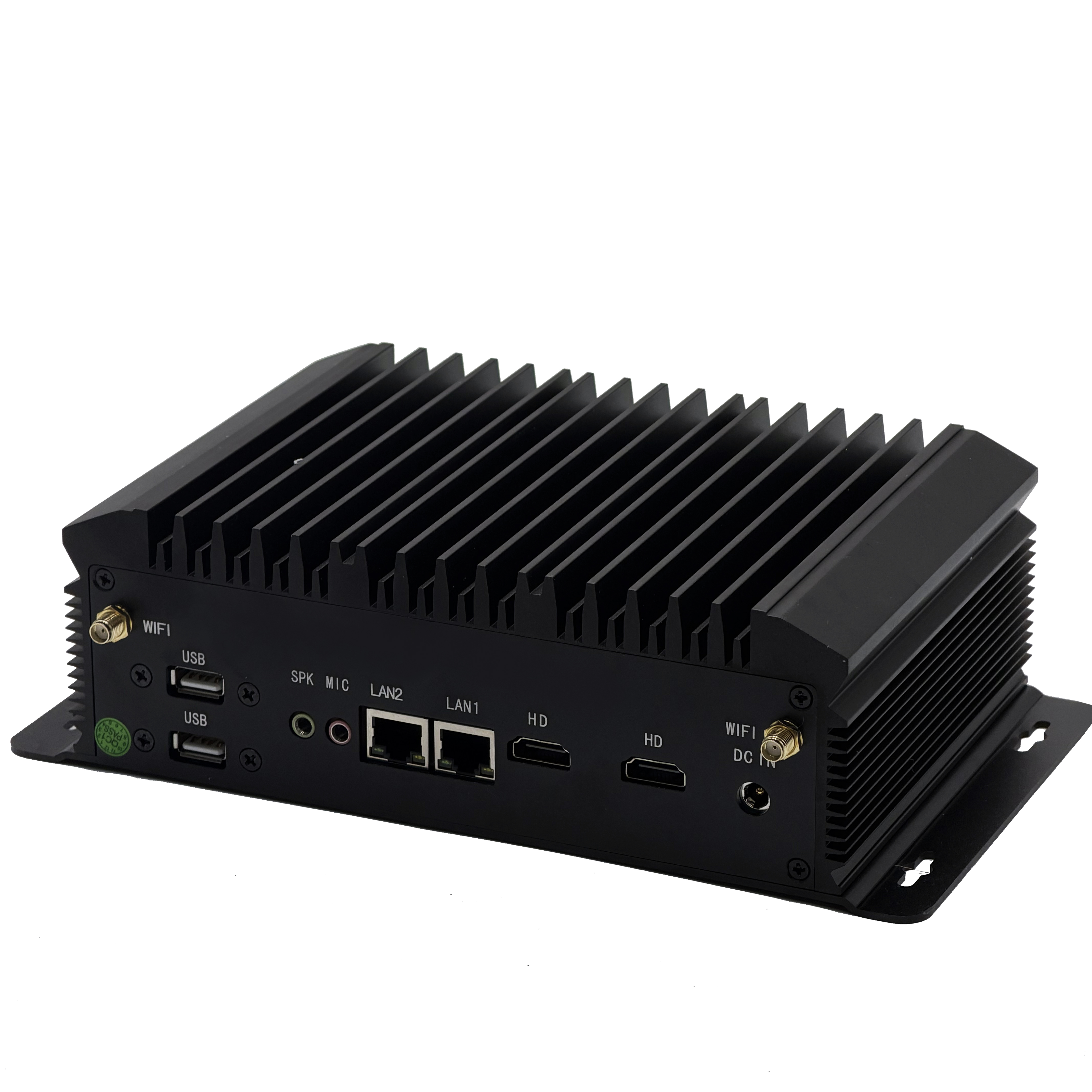

Интерфейс
|
4*USB3.0, 4*USB2.0, интерфейс питания, 2*сетевой интерфейс, 2*HDMI, аудиоинтерфейс, 2*интерфейс WiFi, 2*COM (RS-232/485) |
|
Габариты
|
240х1303х68mm |
|
Способ установки
|
Настольный, настенный, встраиваемый |
|
Корпус
|
Алюминиевый сплав, безвентиляторное рассеивание тепла. Цвет - чёрный |
|
Питание
|
12/24В |
|
Степень защиты
|
IP22 |
|
Масса не более
|
1,79 кг |
|
Диапазон рабочих температур
|
-10°С…+55°С |
|
МИРАН ИВМ-19ЖК
|
|
|
Диагональ
|
19" |
|
Активная область, мм
|
376.32(W)×301.056(H) |
|
Соотношение сторон
|
4:3 |
|
Тип матрицы
|
IPS |
|
Разрешение
|
1280×1024 |
|
Цвета
|
16.7M |
|
Шаг пикселя, мм
|
0.294(H)×0.294(V) |
|
Регулировка контрастности, цвета и яркости изображения
|
Да |
|
Регулировка яркости от «полностью черного» до 100% яркости экрана
|
Да |
|
Яркость
|
250кд/м2 |
|
Контраст
|
1000:1 |
|
Углы обзора
|
170 по горизонтали/ 170 по вертикали |
|
Время отклика
|
5мс |
|
Напряжение питания, В
|
12-24 |
|
Потребляемая мощность не более, Вт
|
60 |
|
Степень защиты
|
IP22 |
|

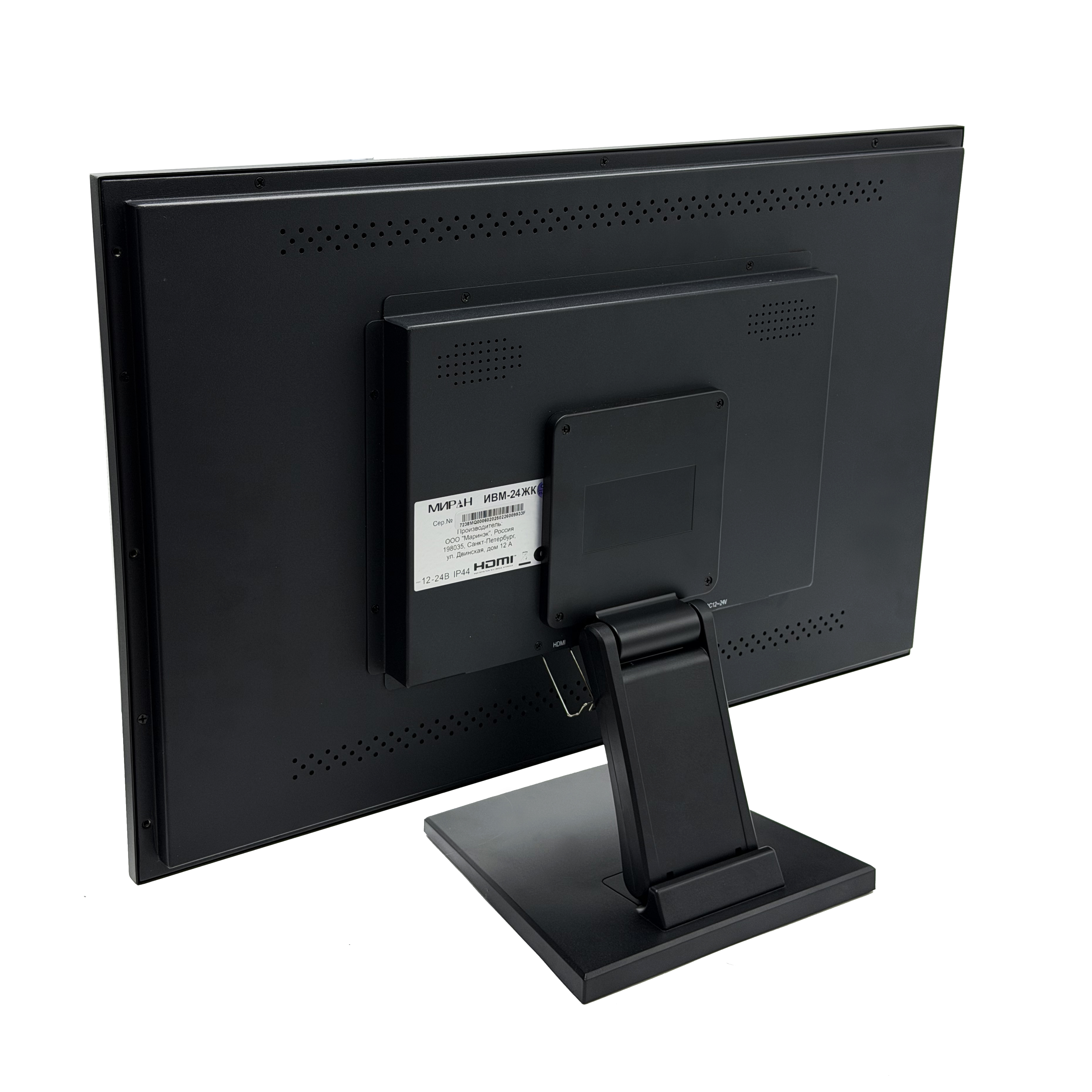

МИРАН ИВМ-24ЖК
|
|
|
Диагональ
|
23.8" |
|
Активная область, мм
|
527.04(W)×296.46(H) |
|
Соотношение сторон
|
16:9 |
|
Тип матрицы
|
IPS |
|
Разрешение
|
1920×1080 |
|
Цвета
|
16.7M |
|
Шаг пикселя, мм
|
0.2745(H)×0.2745(V) |
|
Регулировка контрастности, цвета и яркости изображения
|
Да |
|
Регулировка яркости от «полностью черного» до 100% яркости экрана
|
Да |
|
МИРАН ИВМ-27ЖК
|
|
|
Диагональ
|
27" |
|
Активная область, мм
|
597.6(W)×336.15(H) |
|
Соотношение сторон
|
16:9 |
|
Тип матрицы
|
IPS |
|
Разрешение
|
1920×1080 |
|
Шаг пикселя, мм
|
0.311(H)×0.311(V) |
|
Регулировка контрастности, цвета и яркости изображения
|
Да |
|
Регулировка яркости от «полностью черного» до 100% яркости экрана
|
Да |
|
МИРАН ИВМ-32ЖК
|
|
|
Диагональ
|
32" |
|
Активная область, мм
|
698.4(W)×392.85(H) |
|
Соотношение сторон
|
16:9 |
|
Тип матрицы
|
IPS |
|
Разрешение
|
1920×1080 |
|
Цвета
|
16.7M |
|
Шаг пикселя, мм
|
0.51075(H)×0.51075(V) |
|
Регулировка контрастности, цвета и яркости изображения
|
Да |
|
Регулировка яркости от «полностью черного» до 100% яркости экрана
|
Да |
|
Клавиатура с трэкболом МИРАН КТ-01
|
|
|
Входное напряжение, В
|
5 |
|
Электрический ток, мА
|
10 |
|
Интерфейс
|
USB или PS/2 |
|
Степень защиты
|
IP44 |
|
Масса не более
|
2,04 кг |
|
Диапазон рабочих температур
|
-10°С…+55°С |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru

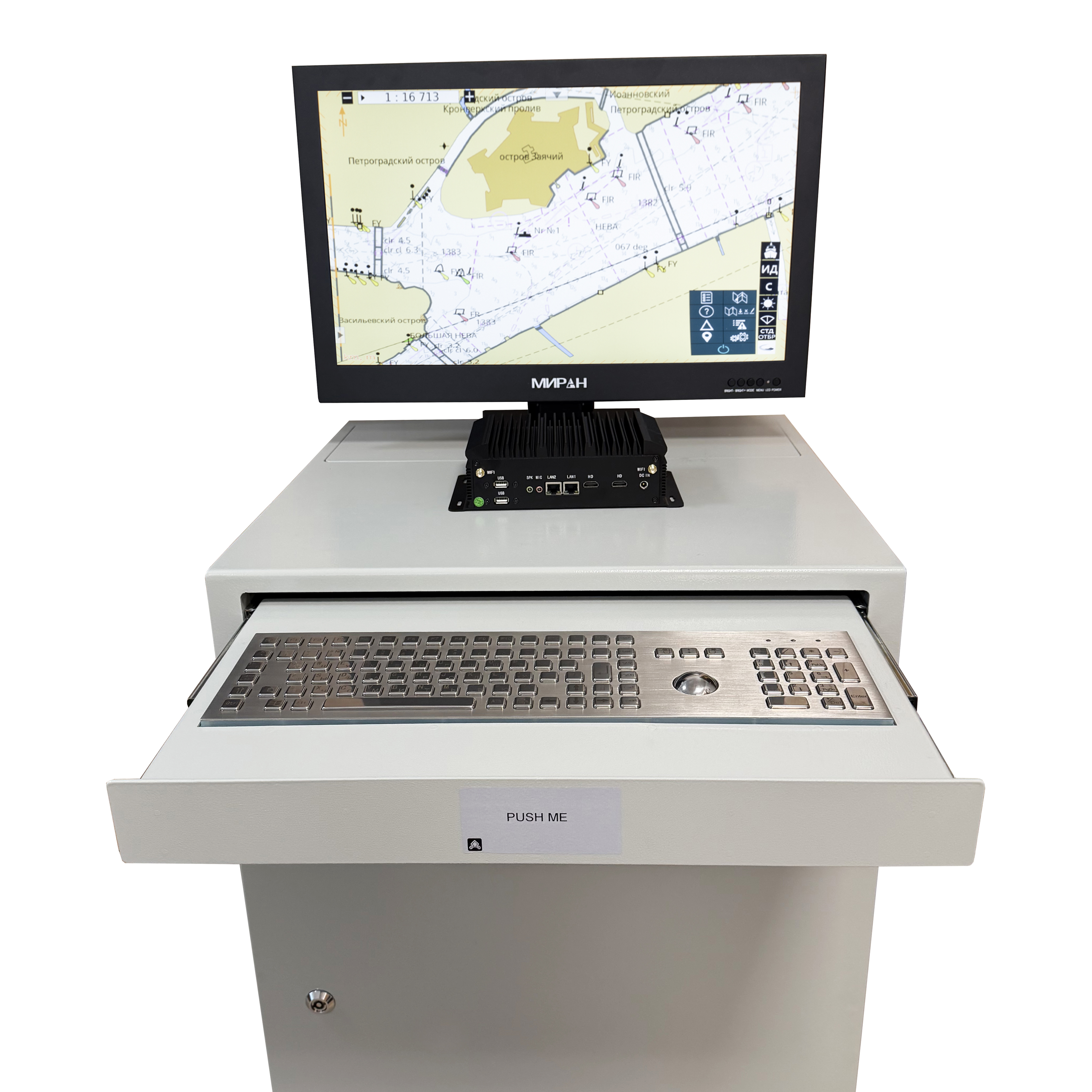

Комплектация СОЭНКИ МИРАН-СНК05
- Монитор «МИРАН ИВМ-19ЖК / ИВМ-22ЖК / ИВМ-24ЖК / ИВМ-27ЖК / ИВМ-32ЖК»;
- Универсальный компьютер «МИРАН МРК-01» с установленным программным обеспечением «СТРЕЖЕНЬ»;
- Клавиатура с трэкболом «МИРАН КТ-01»;

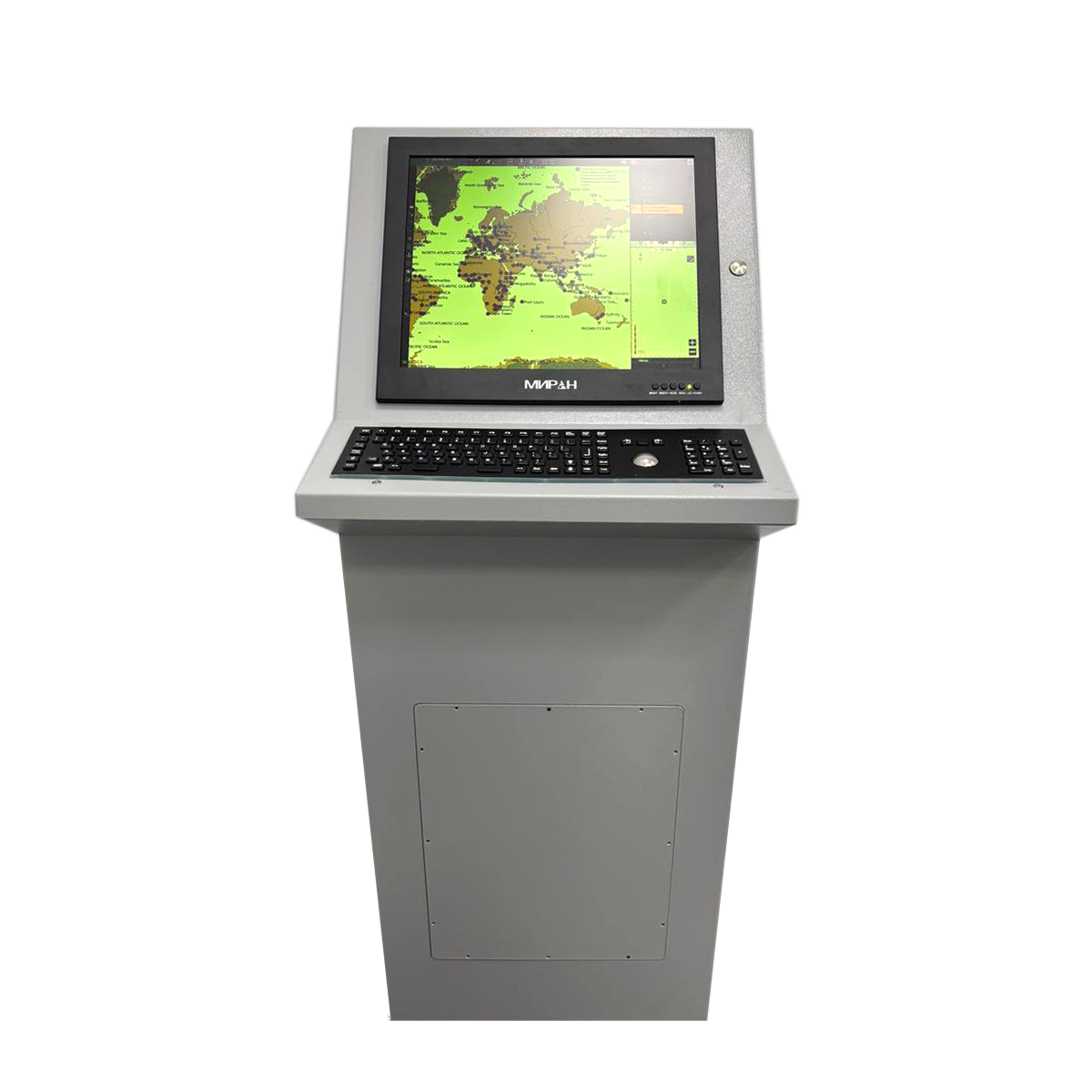

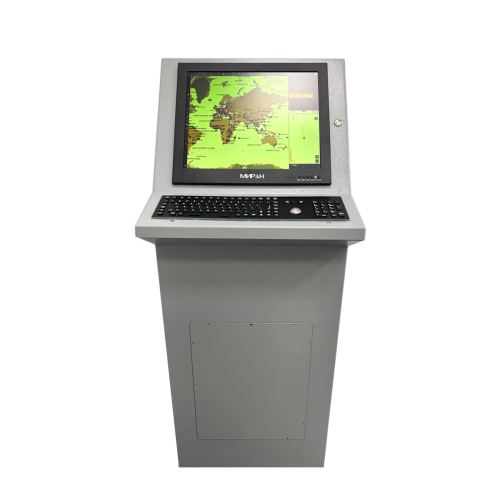

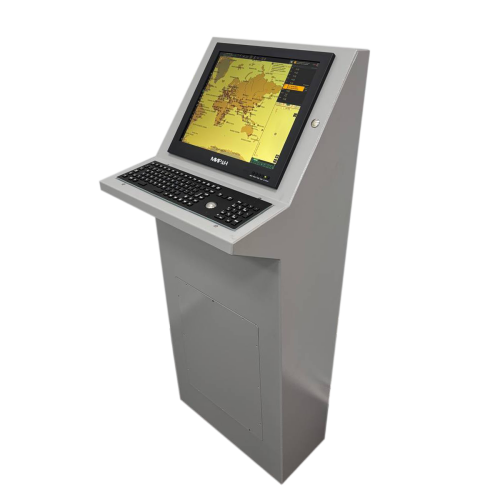

- Стойка для размещения оборудования СТ-3 (опция).
