ДокументыЧто такое эхолот: принципы работы, выбор и использование
Эхолот — прибор для измерения глубины, изучения рельефа дна и поиска рыбы и подводных объектов. Он излучает ультразвуковые импульсы, принимает их отражения от дна и предметов в воде и по времени возвращения рассчитывает расстояние, а затем строит изображение подводного мира. Современные эхолоты давно вышли за рамки простых глубиномеров: это многофункциональные навигационные системы, которые объединяют картплоттер, радар и даже тепловизор. Рассказываем, как работает эхолот, какие технологии определяют рынок в 2026 году и как выбрать прибор под свои задачи.
Как работает эхолот
Датчик эхолота — трансдьюсер — посылает в воду короткий ультразвуковой импульс. Импульс отражается от дна и от всего, что встречает на пути: рыбы, коряг, водорослей, затопленных предметов. Эхолот измеряет время, за которое отражённый сигнал вернулся, и по скорости звука в воде вычисляет расстояние.
Импульсы посылаются и принимаются много раз в секунду, поэтому процессор строит на экране непрерывную движущуюся картинку: линию дна, слои воды и отметки объектов. По силе и форме отражения можно судить о размере и плотности объектов и о структуре дна — твёрдое оно или мягкое, ровное или каменистое.
Какие частоты использует эхолот
Эхолоты работают на нескольких стандартных частотах: 50, 83, 192/200, 455 и 800 кГц. У каждой свои сильные и слабые стороны, поэтому частоту выбирают под глубину и задачу.
| Частота | Ширина луча | Глубина | Особенности |
|---|---|---|---|
| 50 кГц | около 40° | Большая | Дальше проникает в толщу воды, но хуже разделяет цели, больше шума |
| 83 кГц | около 60° | Небольшая | Широкий охват на мелководье, но дно прорисовывается менее точно |
| 192/200 кГц | около 20° | Небольшая и средняя | Узкий луч, хорошее разделение целей, меньше шума на изображении |
| 455 кГц | узкий веерный луч | Средняя | Детальное изображение структуры дна — режимы DownScan и SideScan |
| 800 кГц | узкий веерный луч | До 15–20 м | Самая высокая детализация, но меньше глубина работы |
Чем ниже частота, тем глубже работает эхолот, но тем хуже он различает мелкие детали. Высокие частоты дают чёткую, почти фотографическую картинку, но на небольшой глубине. Поэтому многие эхолоты работают сразу на нескольких частотах.
Технологии эхолотов 2025–2026
Рынок эхолотов переживает настоящий технологический бум. Главные направления:
Вместо импульса одной частоты эхолот посылает импульс с плавно меняющейся частотой. Так он лучше разделяет близко расположенные цели и видит рыбу у дна. Сегодня CHIRP — фактический стандарт.
Датчики, которые показывают рыбу и приманку в реальном времени, как видео, или сканируют пространство вокруг лодки на 360° и строят детальную 2D- и 3D-картинку.
Эхолот становится частью общей навигационной системы и обменивается данными с автопилотом, радаром, УКВ-радиостанцией и метеодатчиками по протоколу NMEA 2000.
Эхолот из прибора для отображения дна превратился в инструмент, который в реальном времени рисует почти фотографическую 3D-картинку подводного мира.
Эхолоты и картплоттеры МИРАН
ГК «Маринэк» выпускает под брендом МИРАН многофункциональные устройства для маломерных судов. Это не просто эхолоты, а навигационные центры, которые объединяют несколько приборов в одном корпусе. В зависимости от модели и подключённого оборудования они работают как:
- картплоттер — показывают положение судна на карте и прокладывают маршруты по картам K-Chart, C-Map MAX и Navionics+;
- эхолот — показывают рельеф дна, глубину и рыбу при подключении датчика-трансдьюсера;
- приёмник ГНСС — определяют координаты по GPS и ГЛОНАСС;
- радар и АИС — при подключении радарной антенны или АИС-транспондера.
МИРАН КР-7
7-дюймовый картплоттер со встроенным эхолотом в одном корпусе. Максимум функций в компактном устройстве: до 12 000 путевых точек и 30 маршрутов, работает от −15 до +55 °C.
ПодробнееМИРАН МФД-8

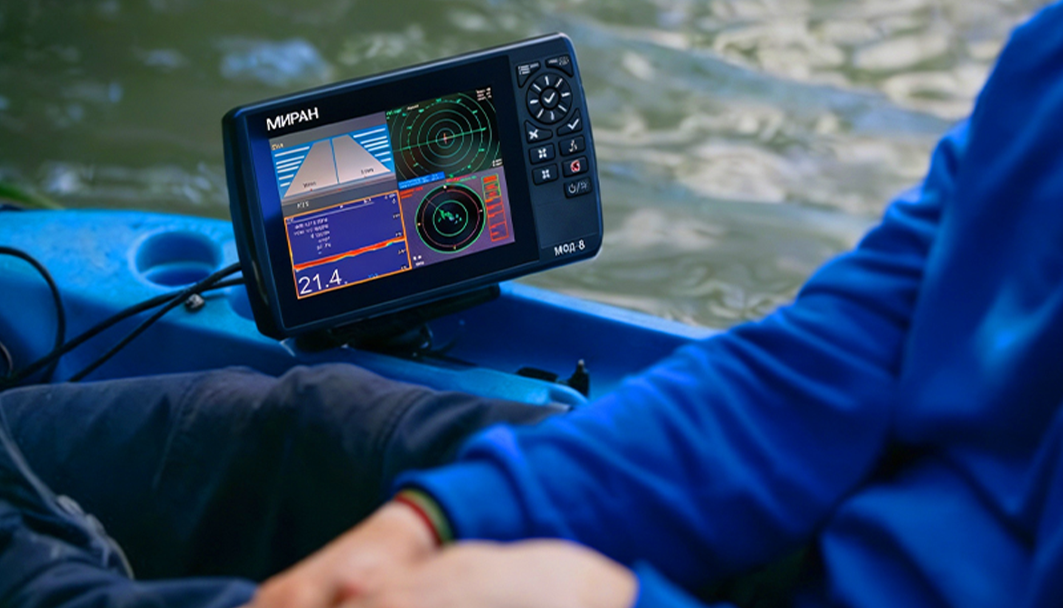

Многофункциональный дисплей 8 дюймов, 1024×768. Для работы эхолотом нужен датчик-трансдьюсер. Позже систему можно дооснастить радаром и АИС.
ПодробнееМИРАН МФД-12-07
12-дюймовый дисплей, который полностью раскрывается при подключении дополнительных датчиков и антенн: эхолот, радар, АИС и карта на одном экране.
ПодробнееКак выбрать эхолот: пошаговая инструкция
Выбор эхолота — это баланс между задачами, условиями и бюджетом.
- Определитесь с задачами. Нужен простой глубиномер для безопасной навигации — подойдёт любая модель, в том числе МИРАН. Для рыбалки нужен рыбопоисковый эхолот с CHIRP, DownScan или SideScan.
- Оцените условия. Для мелководья подходят высокие частоты — 200, 455, 800 кГц, для больших глубин — низкие, 50 и 83 кГц. Для моря нужна защита от коррозии. Проверьте рабочий диапазон температур: для зимы есть отдельные решения — о них в статье «Как использовать эхолот зимой?».
- Выберите дисплей. Цветной экран гораздо информативнее монохромного. Диагональ: 4–5 дюймов для небольшой лодки, 7–9 дюймов для большинства катеров, 12–16 дюймов — для максимума информации. Чем выше разрешение и яркость, тем лучше картинка на солнце.
- Проверьте функции. Встроенный картплоттер с ГНСС, слот для карт памяти, Wi-Fi и Bluetooth, живой сонар — всё это расширяет возможности эхолота.
- Учтите требования к оборудованию. Для судов под надзором Российского морского регистра судоходства (РМРС) или Российского классификационного общества (РКО) навигационное оборудование должно иметь документы об одобрении.
Выбор эхолотов разных производителей — в разделе Эхолоты нашего каталога.
Подскажем модель под ваши задачи, уточним цену и наличие: 8 (812) 309-39-15, 8 800 333-70-71, info@seacomm.ru.
Частые вопросы
Как работает эхолот?
Датчик эхолота посылает в воду ультразвуковой импульс, принимает его отражение от дна и объектов и по времени возвращения сигнала вычисляет расстояние. Процессор много раз в секунду обновляет данные и строит на экране картинку дна и толщи воды.
Какая частота эхолота лучше?
Зависит от глубины. Для мелководья и детальной картинки — высокие частоты 200, 455 и 800 кГц, для больших глубин — низкие 50 и 83 кГц. Многие эхолоты работают на нескольких частотах сразу.
Что такое CHIRP в эхолоте?
Это технология, при которой эхолот посылает импульс не одной частоты, а с плавно меняющейся частотой. Благодаря этому он лучше разделяет близко расположенные цели, видит рыбу у самого дна и даёт более чёткое изображение.
Какой размер экрана эхолота выбрать?
Для небольшой лодки достаточно 4–5 дюймов, для большинства катеров — 7–9 дюймов. Экран 12–16 дюймов удобен, когда на нём одновременно выводятся карта, эхолот и радар.
