Как не потерять курс в условиях радиоэлектронного подавления
Обеспечение навигации в эпоху помех
В современном мире, где технологии стремительно развиваются, а информационное пространство становится полем боя, навигация в условиях радиоэлектронного подавления (РЭП) представляет собой сложную задачу. Потеря навигационной информации может привести к серьезным последствиям, от срыва торговых операций до угрозы безопасности судоходства.
В этой статье мы рассмотрим основные вызовы, стоящие перед моряками в условиях РЭП, а также современные методы и оборудование, позволяющие сохранять курс и обеспечивать безопасное мореплавание.
Содержание
- Методы обеспечения навигации в условиях РЭП
- Оборудование для навигации в условиях РЭП
Вызовы для навигации
Радиоэлектронное подавление включает в себя комплекс мер, направленных на подавление, искажение или полное уничтожение радиоэлектронных средств противника. В контексте морской навигации это означает воздействие на системы, используемые для определения местоположения, курса, скорости и других навигационных параметров. Основными источниками угроз в условиях РЭП являются:
1. Подавление сигналов спутниковых навигационных систем (СНС). Системы GPS, ГЛОНАСС, Galileo и BeiDou уязвимы для подавления. Подавление – это преднамеренное излучение мощных помех в диапазоне частот, используемых СНС, что приводит к потере сигнала и, как следствие, к неточному определению местоположения или его полной утрате.
2. Искажение сигналов СНС (спуфинг). Спуфинг – это более изощренный вид РЭП, при котором противник имитирует сигналы СНС, передавая ложные данные о местоположении. Судно, получившее ложную информацию, может изменить курс и попасть в опасную ситуацию.
3. Помехи от других радиоэлектронных устройств. Навигационные системы могут подвергаться воздействию помех от других устройств, работающих в близких частотных диапазонах. Например, радаров, радиостанций и других судовых систем.
4. Воздействие на радиолокационные станции (РЛС). РЛС, используемые для обнаружения других судов и объектов, также подвержены воздействию РЭП. Помехи могут затруднить обнаружение целей, исказить информацию о расстоянии и направлении, что снижает ситуационную осведомленность экипажа.
5. Нарушение связи. Системы связи, необходимые для обмена информацией с береговыми службами и другими судами, могут быть подвержены воздействию РЭП. Это нарушает координацию действий и снижает эффективность управления судном.
Методы обеспечения навигации в условиях РЭП
Для успешного противодействия угрозам РЭП необходимо использовать комплексный подход, включающий в себя:
- Резервирование навигационных систем. Важно иметь несколько независимых навигационных систем, чтобы в случае отказа одной системы, можно было использовать другую. Это может включать в себя использование резервных GPS-приемников, инерциальных навигационных систем (ИНС), радионавигационных систем (например, Лоран-С) и традиционных методов навигации.
- Использование автономных навигационных систем. Автономные навигационные системы, такие как ИНС, работают без внешней зависимости от сигналов СНС. Они используют датчики для измерения ускорения и ориентации, а затем интегрируют эти данные для определения местоположения, курса и скорости.
- Установка систем защиты от помех. Существуют различные системы защиты от помех, которые могут помочь улучшить качество приема сигналов СНС. К ним относятся антенны с направленным действием, фильтры помех и системы подавления помех.
- Регулярное обновление программного обеспечения. Производители навигационного оборудования постоянно работают над улучшением защиты от помех. Важно регулярно обновлять программное обеспечение навигационных систем, чтобы использовать последние достижения в области защиты от РЭП.
- Обучение экипажа. Экипаж должен быть обучен работе с различными навигационными системами, включая резервные и традиционные методы навигации. Моряки должны уметь оценивать риски, связанные с РЭП, и принимать соответствующие меры для обеспечения безопасности плавания.
- Использование традиционных методов навигации. В условиях, когда современные навигационные системы не работают, необходимо уметь использовать традиционные методы навигации. Такие как астрономическая навигация, счисление пути и пеленгование береговых ориентиров.
Оборудование для навигации в условиях РЭП
Для обеспечения надежной навигации в условиях РЭП необходимо использовать современное и надежное оборудование. Одним из ведущих поставщиков такого оборудования является группа компаний «Маринэк».

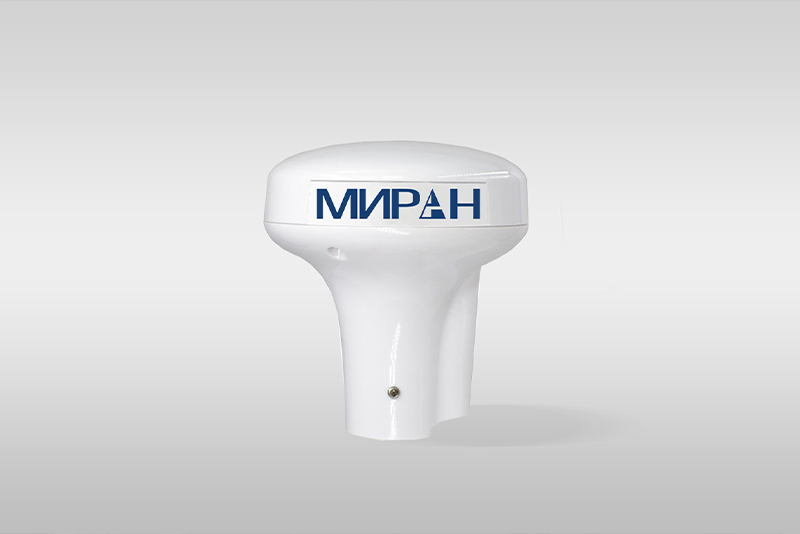

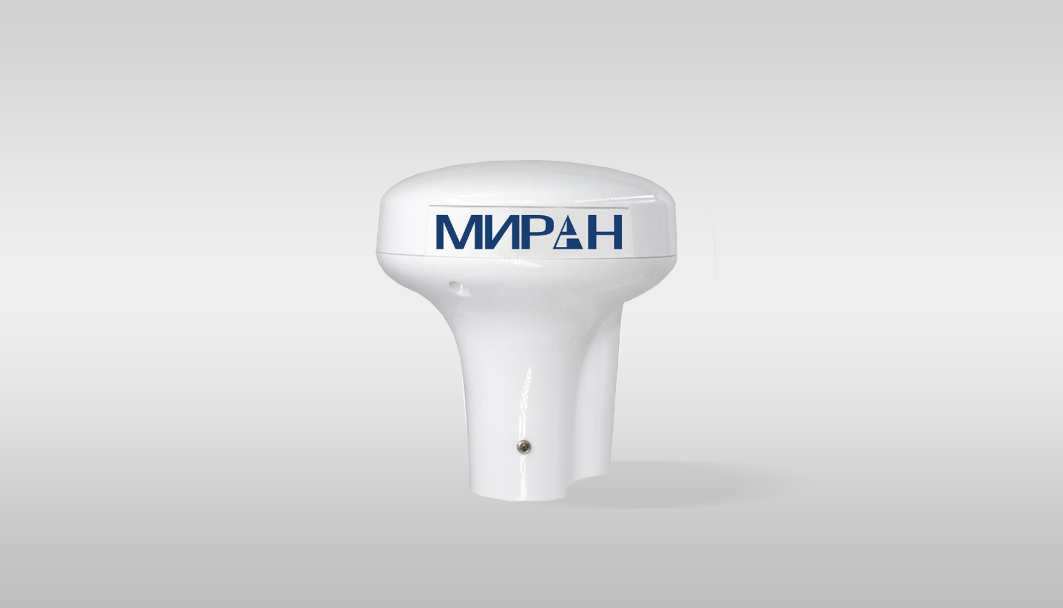

Одним из ключевых элементов навигационной системы является датчик курса. Датчик курса МИРАН ДК-9А – это устройство, которое используется для определения курса судна, обеспечивая критически важную информацию для навигации, особенно в условиях, когда внешние сигналы могут быть ненадежными. Разработка подобных датчиков имеет ключевое значение для обеспечения безопасного и эффективного навигационного процесса.
Датчик ДК-9А представляет собой 9-осевой компас, что обеспечивает точное определение курса в трех измерениях. Интеграция с системами GPS/ГЛОНАСС позволяет использовать данные спутниковой навигации для уточнения курса и определения местоположения. Это особенно важно в условиях РЭП, когда показания компаса могут быть подвержены помехам.
Устройство обеспечивает совместимость с широким спектром навигационных систем и дисплеев, что облегчает интеграцию датчика в существующую судовую электронику. Изделие полностью совместимо с многофункциональными дисплеями МИРАН МФД-8 и МИРАН МФД-12. Это делает его отличным выбором для пользователей, которым необходима интеграция современных технологий и высококачественного отображения информации. Интеграция с дисплеями МИРАН позволяет отображать информацию о курсе, скорости и местоположении в удобном формате, обеспечивая экипажу полную ситуационную осведомленность.
Датчик ДК-9А обеспечивает высокую точность и стабильность работы, что особенно критично в условиях изменчивой окружающей среды. Там, где точность курса имеет решающее значение для безопасности плавания.
Одной из характеристик ДК-9А является его способность работать в широком диапазоне температур и условий окружающей среды. Рабочий диапазон температур устройство от -30°С до +70°С. Это делает его отличным выбором для использования в различных морских условиях, включая тропические и арктические воды. Что обеспечивает надежную работу в широком диапазоне климатических зон.
Особое внимание уделяется защите устройства от воздействия влаги и коррозии, что особенно важно для морского оборудования, работающего в агрессивной среде.
Скорость передачи данных в бодах выбираемая: 4800, 9600, 19200, 38400. Выбираемые интервалы вывода для HDT: 1 Гц, 5 Гц и 10 Гц. Такая гибкость позволяет оптимизировать работу датчика в зависимости от требований конкретной навигационной системы.
Датчик курса ДК-9А также может интегрироваться с другими системами судовой навигации, такими как РЛС, АИС и ECDIS. Это делает его неотъемлемой частью современных навигационных систем, обеспечивающих безопасность и эффективность мореплавания.
Потребляемая мощность 450 мВт, источник питания 5 В – 32 В, обеспечивая гибкость при подключении к различным судовым системам.
Помимо датчика курса ДК-9А, группа компаний «Маринэк» предлагает широкий спектр другого оборудования, которое может быть использовано для обеспечения навигации в условиях РЭП:
- Многофункциональные дисплеи. МФД-8 и МФД-12 позволяют отображать навигационную информацию, полученную от различных датчиков, в удобном и понятном формате.
- Радиолокационное оборудование. Радары МИЛАН РЛС, обеспечивающие обнаружение целей и навигацию в условиях плохой видимости.
- Антенны и антенные системы. Устройства обеспечивают надежный прием сигналов СНС и других радиосигналов.
- Системы автоматической идентификации (АИС). МИРАН АИС-Б2 обеспечивает обмен информацией о судах в районе плавания, повышая ситуационную осведомленность и безопасность.
- Средства связи. Радиостанции МР-Н2 и МР-С2 и спутниковые системы СТВ-45/60/85 связи для обеспечения надежной связи с берегом и другими судами.
Заключение
В условиях радиоэлектронного подавления сохранение курса и обеспечение безопасности мореплавания является сложной, но решаемой задачей. Комплексный подход, включающий в себя резервирование навигационных систем, использование автономных систем, применение средств защиты от помех, обучение экипажа и использование современных технологий, является ключевым фактором успеха.
Оборудование от группы компаний «Маринэк», такое как датчик курса ДК-9А, многофункциональные дисплеи и другие навигационные устройства, предоставляет морякам необходимые инструменты для эффективного решения этой задачи. Выбор надежного и современного оборудования, постоянное совершенствование навыков и бдительность экипажа – вот залог безопасного плавания в любых условиях.
