Установка второй спутниковой антенны Sea Tel 80 TV и арбитратора на яхту

Заказчик обратился в Маринэк для решения задачи минимизации теневого сектора в направлении на спутник для антенны спутникового телевидения, установленной на яхте.

Исходные данные:

Имеется судовая антенна спутникового телевидения Sea Tel 4004. Антенна установлена таким образом, что теневой сектор составляет угол около 40 градусов, по этой причине недопустимо часто случается потеря сигнала спутникового телевидения.

Задача, поставленная Заказчиком:

Исключить или хотя бы значительно уменьшить теневые зоны в направлении спутника, обеспечив умеренную стабильность приема спутникового телевидения. Предлагаемое решение должно предусматривать сохранение гармоничного внешнего вида яхты.

Решение, предложенное нашей компанией:

После подробного изучения расположения оборудования на яхте и ее строения, нашими специалистами был предложен вариант установки второй антенны спутникового телевидения. Для обеспечения непрерывного приема сигнала спутникового телевидения предложено применение арбитратора – устройства, которое обеспечит подачу сигнала телевидения от незаблокированной антенны.

К месту установки второй антенны, помимо требований электромагнитной совместимости, предъявлялись следующие требования:

• теневой сектор в направлении на спутник не должен пересекаться с теневым сектором существующей антенны;
• устанавливаемая антенна не должна портить внешний вид яхты;
• антенна должна обеспечивать уверенный прием сигнала российских операторов спутникового ТВ в заданном районе;
• антенна должна быть совместима для работы в паре с существующей антенной с использованием арбитратора.

Для реализации проекта с учетом изложенных требований предложена антенна Sea Tel 80 TV и арбитратор Sea Tel.

Принцип работы антенной системы в паре с арбитратором заключается в том, что обе антенны будут отслеживать один и тот же спутник, но только одна из антенн будет заблокирована в любой момент. При правильной настройке антенная система Sea Tel будет передавать сигнал арбитратору – когда антенна заблокирована или выполняет «раскручивание». Арибитратор при этом направляет сигналы от незаблокированной антенны в распределительную сеть ТВ. Чтобы избежать ненужного переключения, арбитратор будет переключаться только тогда, когда текущая «активная» антенна блокируется или переходит в «раскручивание».

Местом установки антенны выбрана верхняя часть мачты. Для установки антенны потребовалось рассчитать, изготовить и смонтировать площадку на мачте. Расчеты допустимой нагрузочной способности мачты и параметров площадки были выполнены нашими партнерами с использованием специализированного программного обеспечения.

Результат:

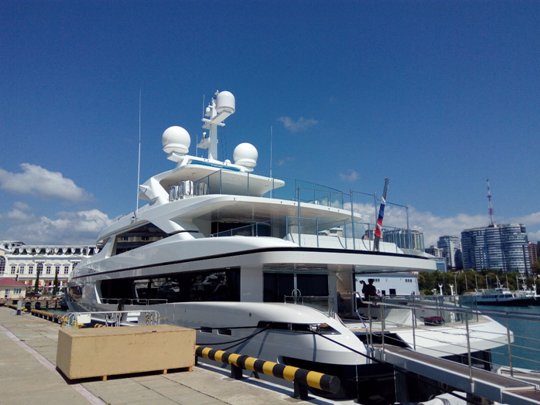

Задача, поставленная Заказчиком, была успешно выполнена. Антенны Sea Tel 4004 и Sea Tel 80 TV, работающие в паре через арбитратор, обеспечили бесперебойную трансляцию сигнала спутникового ТВ в распределительную сеть ТВ яхты.
