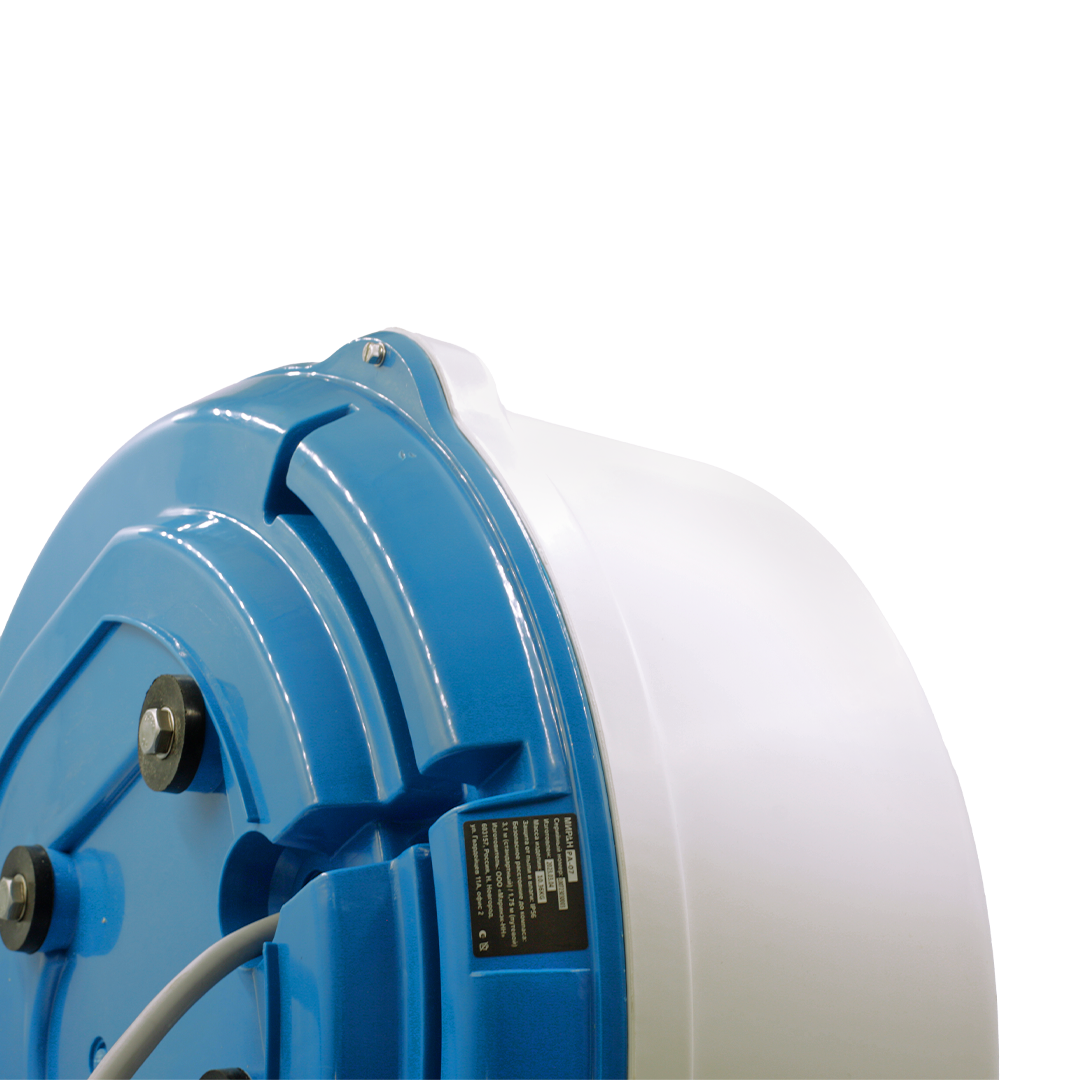

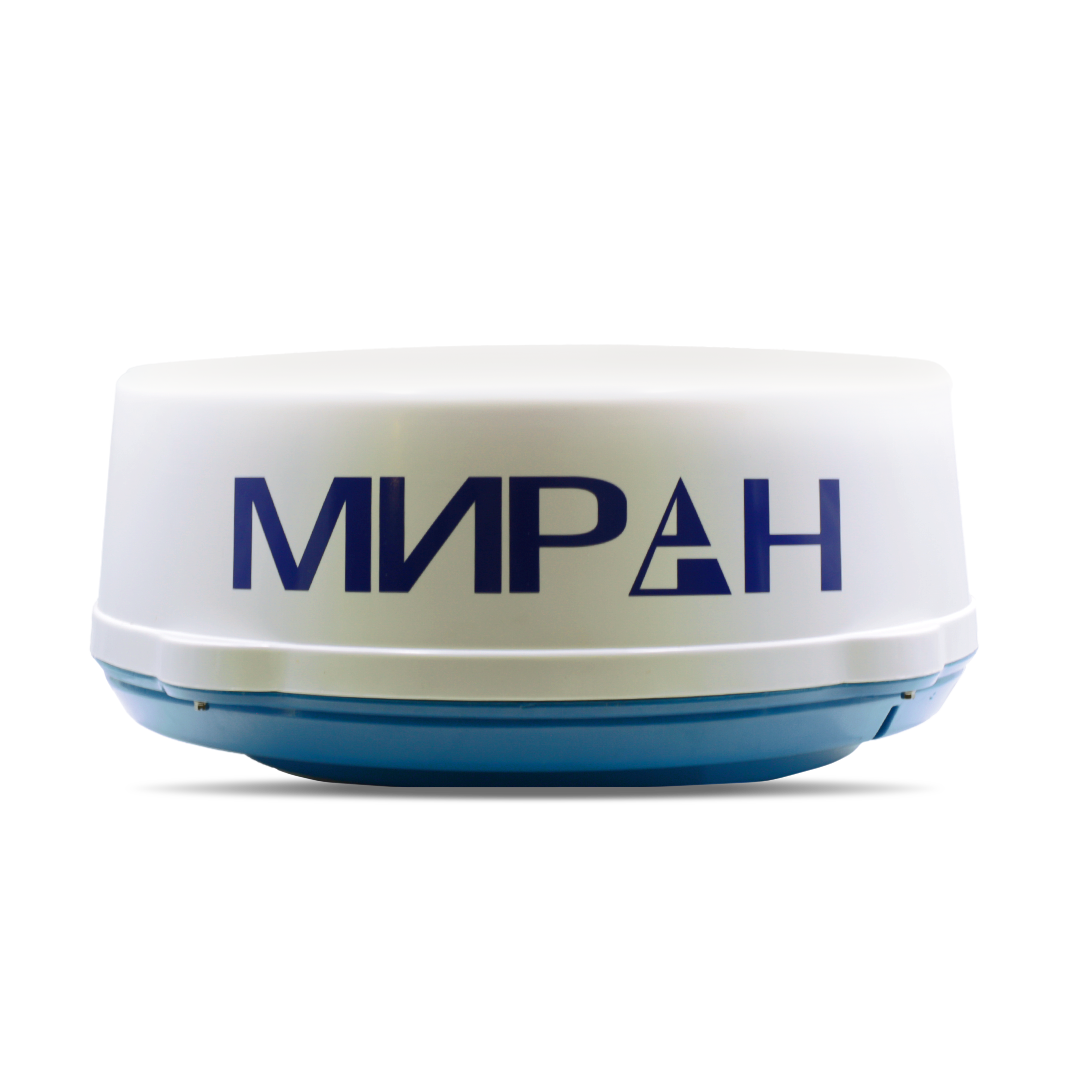

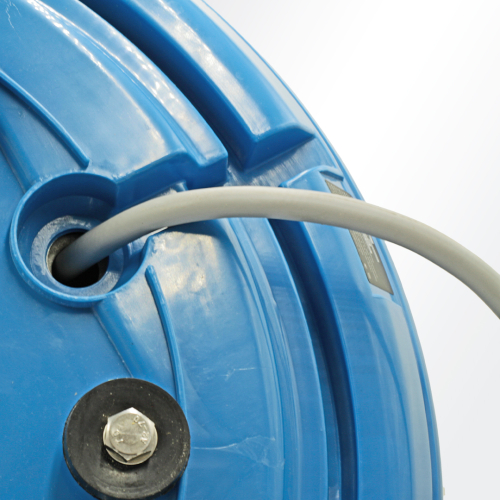

Радарная антенна Х-диапазона МИРАН РА-0,7
Радарная антенна закрытого типа МИРАН РА-0,7 мощностью 4 кВт – это важный элемент современного навигационного оборудования. Устройства разработаны группой компаний «Маринэк» для обеспечения безопасности судоходства. Сконструирована для использования в составе радиолокационных станций, в том числе с МИРАН МФД-12-07. Антенна важна для предотвращения столкновений и обеспечения навигационной безопасности.
Работает в Х-диапазоне на частоте 9410 МГц ±30МГц (X-Band). Горизонтальная поляризация сигнала способствует эффективному обнаружению объектов на акватории, минимизируя влияние помех от морской поверхности.
Антенна РА-07, в составе многофункционального дисплея МИРАН МФД, разработана для установки на судах внутреннего плавания (до 1600 тонн) и судах прибрежного морского плавания (до 500 тонн). Этот широкий диапазон применения делает ее отличным решением для различных типов судов, включая рыболовецкие траулеры, буксиры, прогулочные яхты и т.д.
Высокая чувствительность и точность позволяют обнаруживать и отслеживать объекты в различных погодных условиях. Это обеспечивает получение критически важной информации для принятия решений в реальном времени.
Скорость вращения антенны 24 (±2) об/мин обеспечивает быстрое обновление информации, позволяя оперативно реагировать на изменения в обстановке. Степень защиты IP56 гарантирует защиту от воздействия влаги и пыли, обеспечивая надежную работу в суровых морских условиях. Антенна способна выдерживать порывы ветра до 51,5 м/с, что обеспечивает бесперебойную работу даже в штормовых ситуациях.
Антенна может эксплуатироваться в широком диапазоне температур от -25°С до +55°С, обеспечивая надежную работу в различных климатических зонах. Вес антенны, не превышающий 15 кг, упрощает установку и обслуживание. Закрытый тип конструкции обеспечивает защиту внутренних компонентов от воздействия окружающей среды и продлевает срок службы антенны.
Радарная антенна Х-диапазона МИРАН РА-0,7 – это надежное и эффективное решение для обеспечения безопасности навигации на судах различного класса. Благодаря своей прочной конструкции, высоким техническим характеристикам и простоте использования, антенна РА-0,7 является отличным выбором для судоводителей. Выбирая МИРАН РА-0,7, вы выбираете надежность, безопасность и уверенность на воде.
Обратившись к специалистам группы компаний «Маринэк» Вы получите актуальную информацию о технических характеристиках. Аккредитованные профессионалы выполняют работы любой сложности по всей России. Проекты, которые уже были реализованы, Вы можете посмотреть в референс-листе. Для уточнения деталей обращайтесь по телефону 8 (812) 309-39-15 или электронной почте info@seacomm.ru.
Сферы применения МИРАН РА-0,7
- Навигация и судоходство. В составе МФД-12 обеспечивает обнаружение и сопровождение надводных, наземных объектов, повышая навигационную безопасность.Причины купить радарную антенну
- Возможность работы в Х-диапазоне 9410 МГц (+30МГц)- Соответствие степени защиты IP56
- Возможность работы в комплексе с навигационным оборудованием МИРАН
- Способность выдерживать порывы ветра до 51,5 м/с
- Отечественный производитель
|
Тип
|
Радарная антенна |
|
Модель
|
МИРАН РА-0,7 |
|
Диаметр корпуса
|
507 мм |
|
Высота корпуса
|
270 мм |
|
Вес
|
Не более 15 кг |
|
Напряжение питания
|
10,5-40 В постоянного тока (встроенный источник питания) |
|
Излучатель
|
Щелевая волноводная решетка |
|
Скорость вращения
|
24 (±2) об/мин. |
|
Ветровая нагрузка
|
Относительная скорость ветра 100 узлов (51,5 м/с) |
|
Ширина луча
|
Горизонтальная 4°, вертикальная 25° |
|
Поляризация
|
Горизонтальная |
|
Диапазон рабочих температур
|
От -25°С до +55°С |
|
Степень защиты
|
IP56 |
|
Частота
|
9410 МГц (+30МГц) |
|
Диапазон
|
Х |
|
Пиковая выходная мощность
|
Номинальная - 4 кВт |
|
Частота и длина импульса
|
0,08 µс, 2100 Гц (0.125, 0.25, 0.5, 0.75, 1.5 морских миль); 0,3 µс, 1200 Гц (1.5, 2, 3 морских миль); 0,8 µс, 600 Гц (3, 4, 6, 8, 12, 16, 24, 36 морских миль) |
|
Время готовности
|
1 минута 30 секунд |
|
Модулятор
|
Метод коммутации полевых транзисторов |
|
Настройка
|
Автоматическая и ручная |
|
Выходной каскад приемника
|
MIC (микроволновая ИС) |
|
Дуплексер
|
Циркулятор с диодным ограничителем |
|
Ширина полосы
|
Длина импульса Тх 0,3 и 0,08 µс – 25 МГц, длина импульса Тх 0,8 µс – 3 МГц |
|
Промежуточная частота
|
60 МГц, полоса пропускания 25 МГц (0,3 и 0,08 µс) и 3 МГц (0,8 µс) |
|
Бренд
|
МИРАН |
|
Компания-производитель
|
«Маринэк» |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
- Радарная антенна РА-07 – 1 шт.
