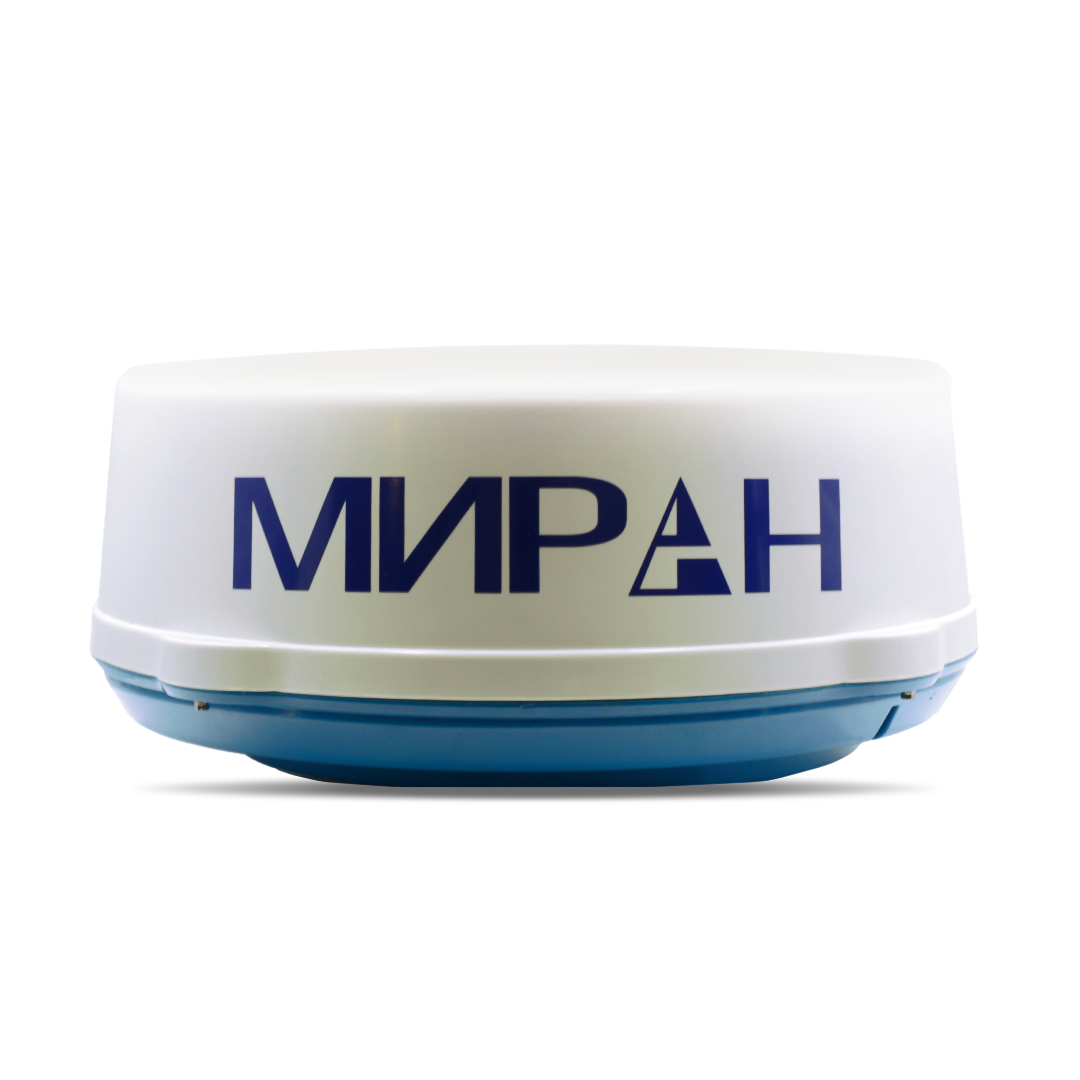

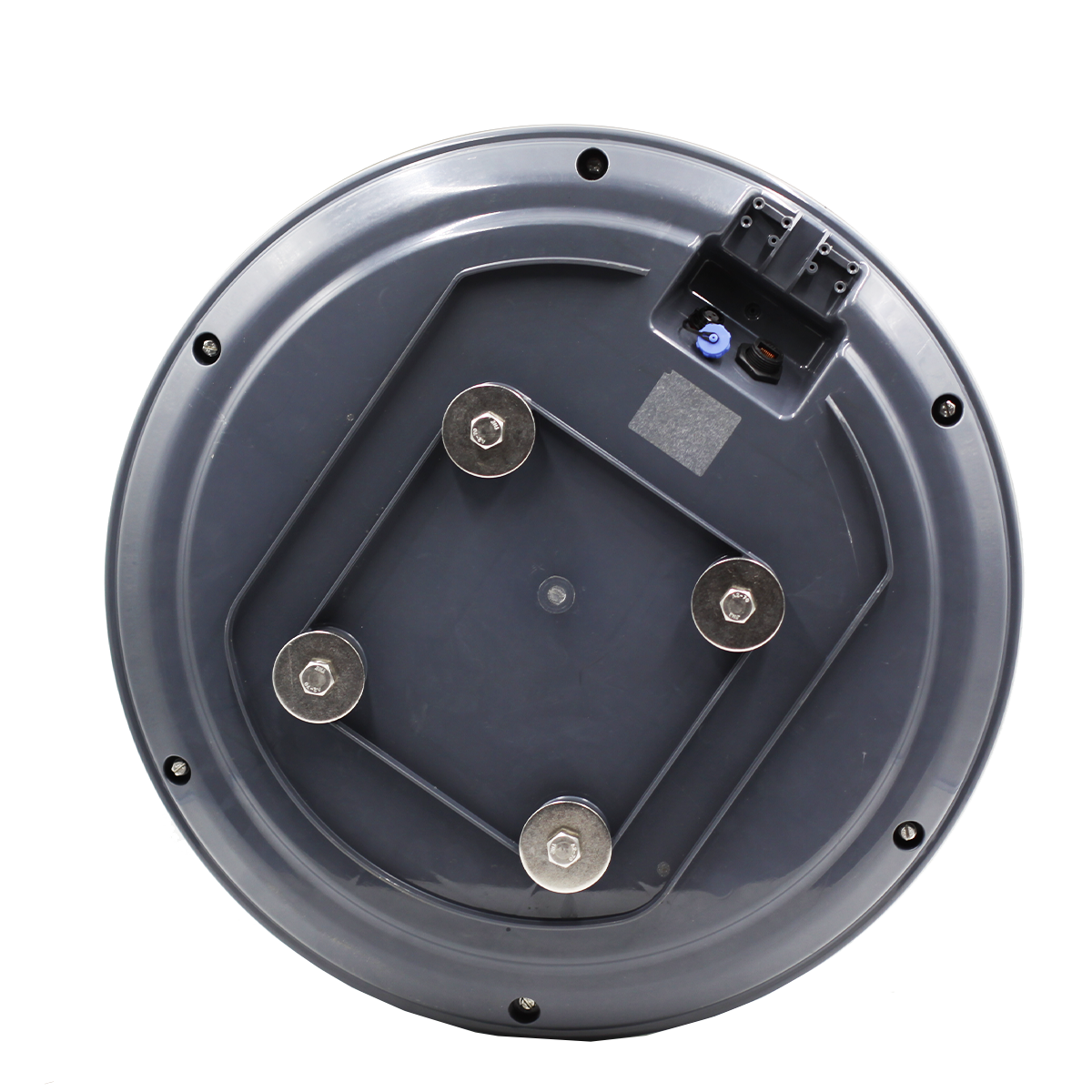

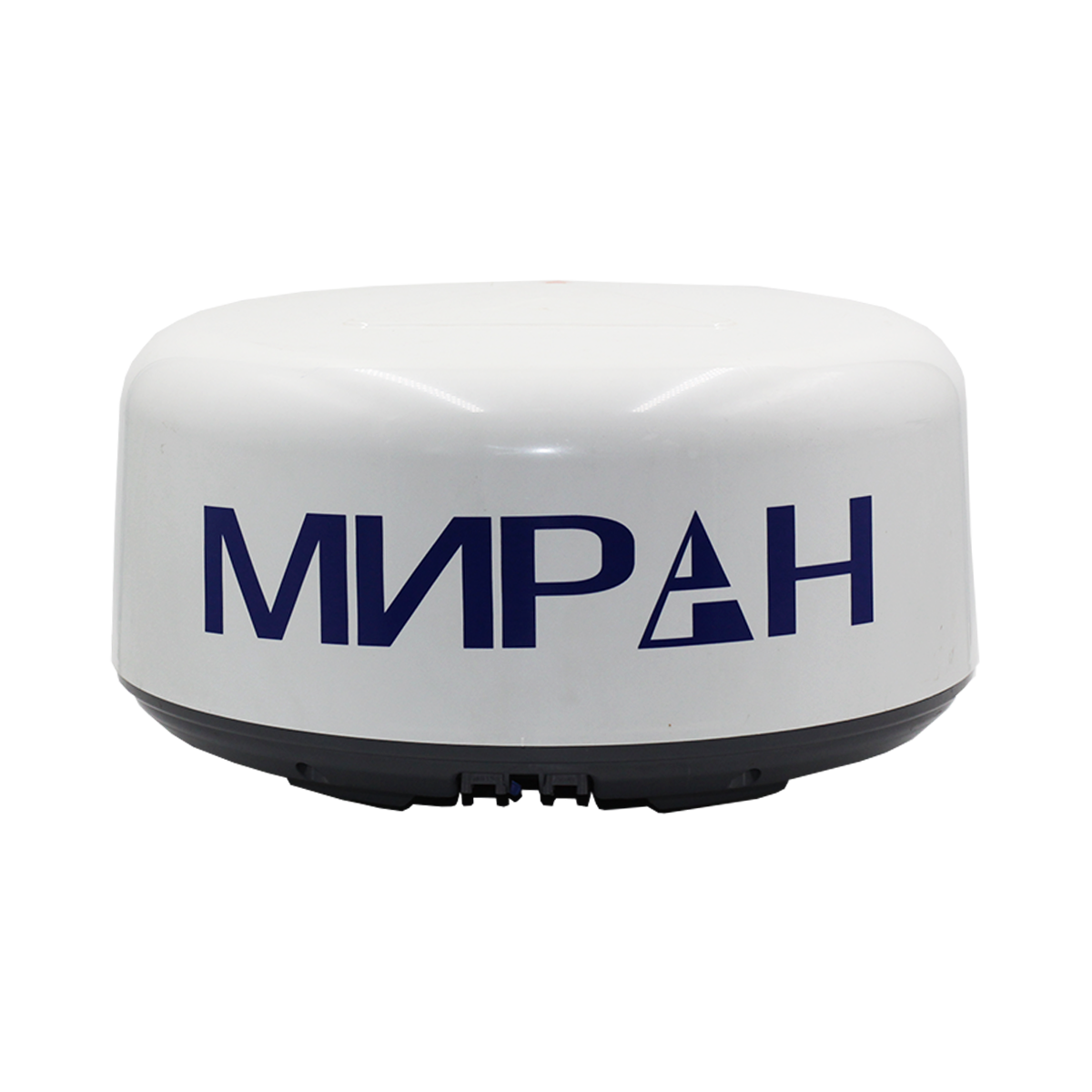

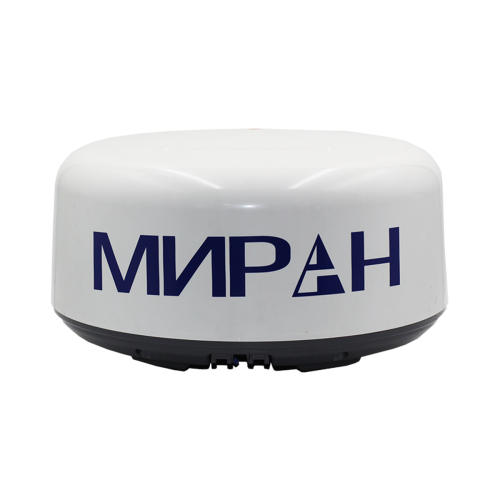

Радарная антенна Х-диапазона МИРАН РА-0,9

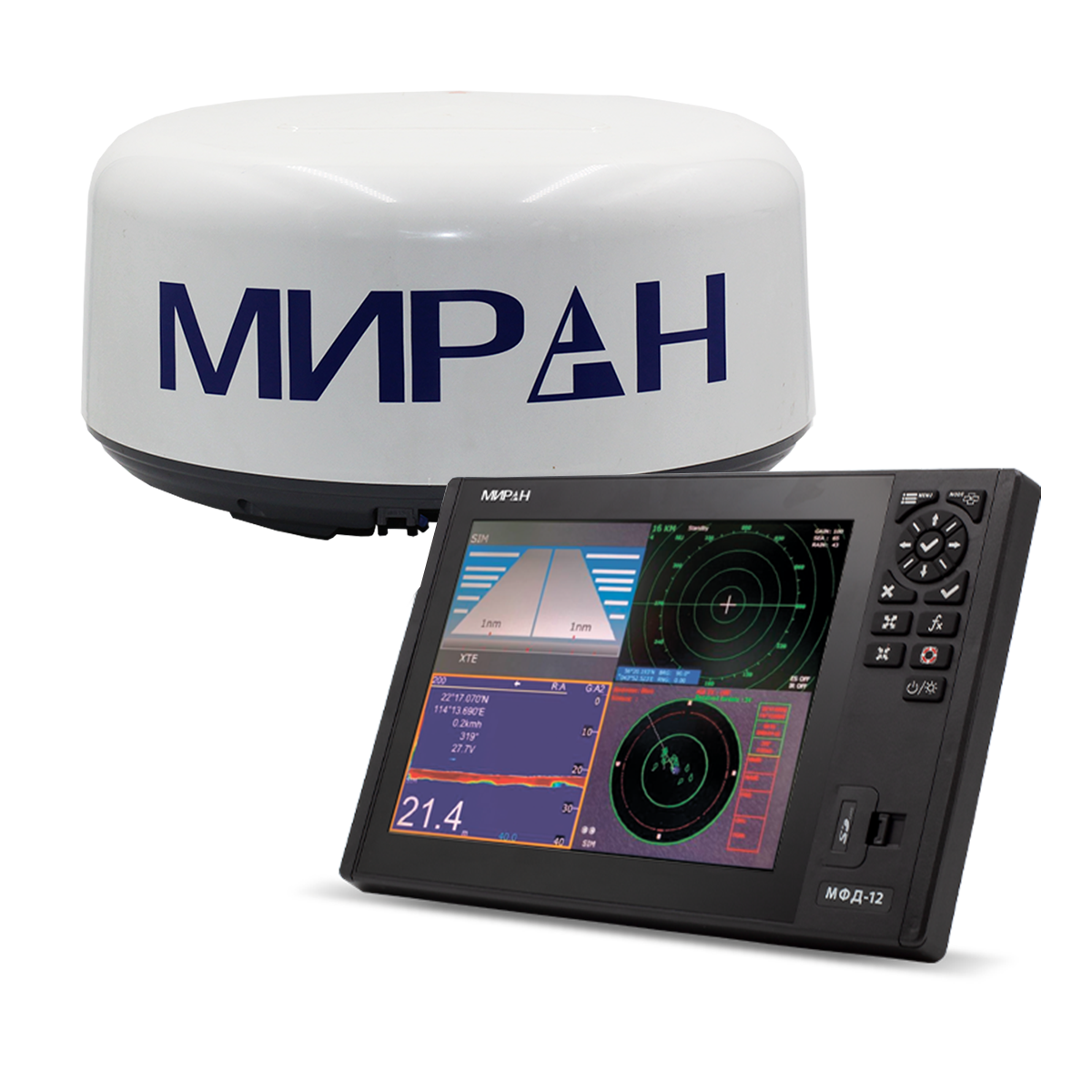

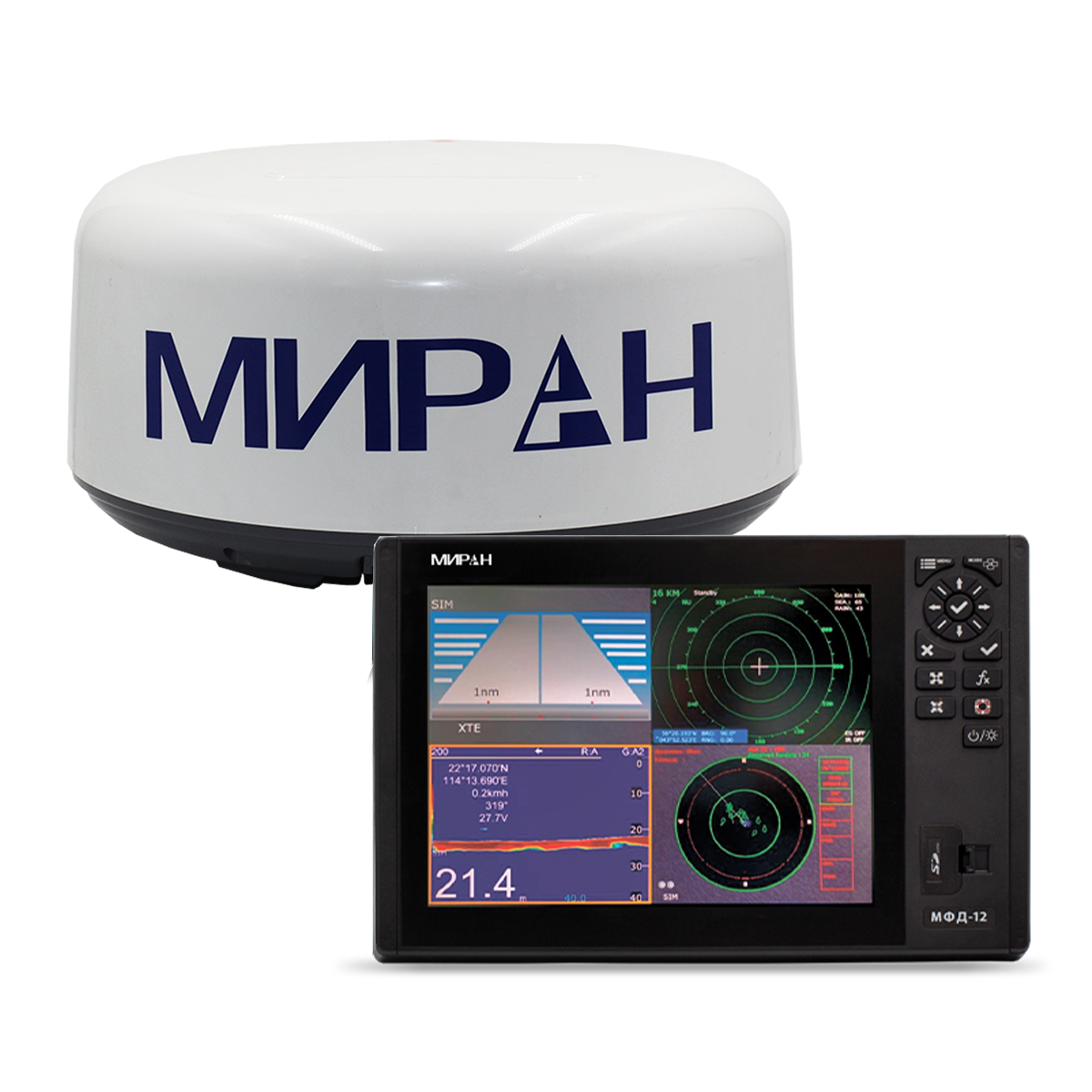

Радарная антенна закрытого типа МИРАН РА-0,9, разработанная группой компаний «Маринэк», используется в составе МИРАН МФД-12-09. Данная антенна, работающая в диапазоне частот 9410 МГц ±30МГц (X-Band), является неотъемлемой частью навигационного оборудования МИРАН. Помогает обеспечить безопасность судоходства.
Основанная задача устройства – обеспечение безопасности в акваториях за счет обнаружения и точного отображения окружающих объектов. Радарная антенна МИРАН РА-0,9 предназначена для установки на судах внутреннего плавания (до 1600 рег.тонн) и прибрежного морского плавания (до 500 рег. тонн). Это означает, что она подходит для широкого спектра судов, буксиры, прогулочные яхты и т.д.
Использование X-диапазона обеспечивает превосходное разрешение и детализацию изображения, что особенно важно для навигации в районах с высокой плотностью движения. Горизонтальная поляризация сигнала способствует эффективному обнаружению объектов на поверхности воды. Конструкция закрытого типа обеспечивает защиту внутренних компонентов антенны от воздействия окружающей среды, включая влагу, соль и ультрафиолетовое излучение.
Антенна предлагает три режима частоты вращения, позволяя оператору выбирать оптимальную скорость для конкретных условий навигации:
- 24 (±2) об/мин (большой диапазон). Подходит для обзора на больших расстояниях.
- 36 (±2) об/мин (средний диапазон). Обеспечивает сбалансированное сочетание скорости обновления и дальности обнаружения.
- 48 (±2) об/мин (короткий диапазон). Предоставляет максимально быстрое обновление информации для навигации в условиях ограниченной видимости или высокой плотности движения.
Соответствующая степени защиты IP56, антенна РА-0,9 способна выдерживать воздействие пыли и динамических потоков воды. Это обеспечивает надежную работу в сложных морских условиях. Она также способна выдерживать порывы ветра до 51,5 м/с, обеспечивая стабильную работу даже в штормовых условиях.
Способность работать при температурах от -25°С до +55°С делает антенну МИРАН РА-0,9 подходящей для использования в различных климатических зонах.
Благодаря высокой точности и надежности, антенна помогает предотвращать столкновения, улучшать координацию действий судов и повышать общую безопасность судоходства.
Радарная антенна Х-диапазона МИРАН РА-0,9 – это надежное, эффективное и универсальное решение для повышения безопасности судоходства. Является отличным выбором для судоводителей, стремящихся к максимальной безопасности и эффективности плавания. Благодаря своим передовым характеристикам, прочной конструкции и возможности адаптации к различным условиям навигации.
Сферы применения МИРАН РА-0,9
- Навигация и судоходство. В составе МФД-12 обеспечивает обнаружение и сопровождение надводных, наземных объектов, определение их дальности, скорости, геометрических параметров. Это позволяет предотвращать риск столкновений и поддерживает навигационную безопасность.Причины купить радарную антенну
- Возможность работы в Х-диапазоне 9410 МГц (+30МГц)- Соответствие степени защиты IP56

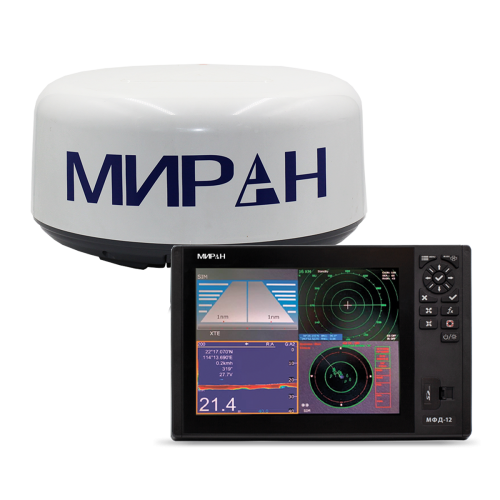

- Возможность работы в комплексе с радиолокационной станцией МИРАН МФД-12
- Устойчивость к ветру до 51,5 м/с
- Отечественный производитель
|
Тип
|
Радарная антенна |
|
Модель
|
МИРАН РА-0,9 |
|
Диаметр корпуса
|
507 мм |
|
Высота корпуса
|
257 мм |
|
Вес
|
Не более 15 кг |
|
Напряжение питания
|
10,5-40 В постоянного тока (встроенный источник питания) |
|
Излучатель
|
Щелевая волноводная решетка |
|
Скорость вращения
|
Большой диапазон (3~36 морских мили) - 24 (±2) об/мин., средний диапазон (1,5~3 морских мили) - 36 (±2) об/мин., короткий диапазон (0,125~1,5 морских мили) - 48 (±2) об/мин. |
|
Ветровая нагрузка
|
Относительная скорость ветра 100 узлов (51,5 м/с) |
|
Ширина луча
|
Горизонтальная 4°, вертикальная 25° |
|
Поляризация
|
Горизонтальная |
|
Диапазон рабочих температур
|
От -25°С до +55°С |
|
Степень защиты
|
IP56 |
|
Частота
|
9410 МГц (+30МГц) |
|
Диапазон
|
Х |
|
Пиковая выходная мощность
|
Номинальная 4 кВт |
|
Частота и длина импульса
|
0,08 µс, 2100 Гц (0.125, 0.25, 0.5, 0.75, 1.5 морских миль); 0,3 µс, 1200 Гц (1.5, 2, 3 морских миль); 0,8 µс, 600 Гц (3, 4, 6, 8, 12, 16, 24, 36 морских миль) |
|
Время готовности
|
1 минута 30 секунд |
|
Модулятор
|
Метод коммутации полевых транзисторов |
|
Настройка
|
Автоматическая и ручная |
|
Выходной каскад приемника
|
MIC (микроволновая ИС) |
|
Дуплексер
|
Циркулятор с диодным ограничителем |
|
Ширина полосы
|
Длина импульса Тх 0,3 и 0,08 µс – 25 МГц, длина импульса Тх 0,8 µс – 3 МГц |
|
Промежуточная частота
|
60 МГц, полоса пропускания 25 МГц (0,3 и 0,08 µс) и 3 МГц (0,8 µс) |
|
Бренд
|
МИРАН |
|
Компания-производитель
|
«Маринэк» |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru
- Радарная антенна РА-09 – 1 шт.
