Радарная антенна | Furuno DRS4D-NXT

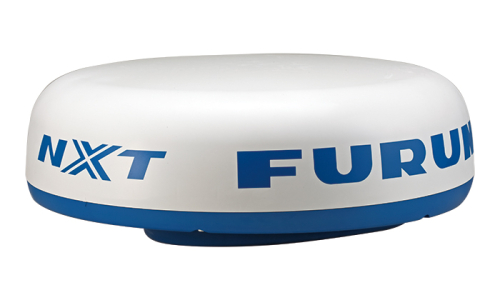

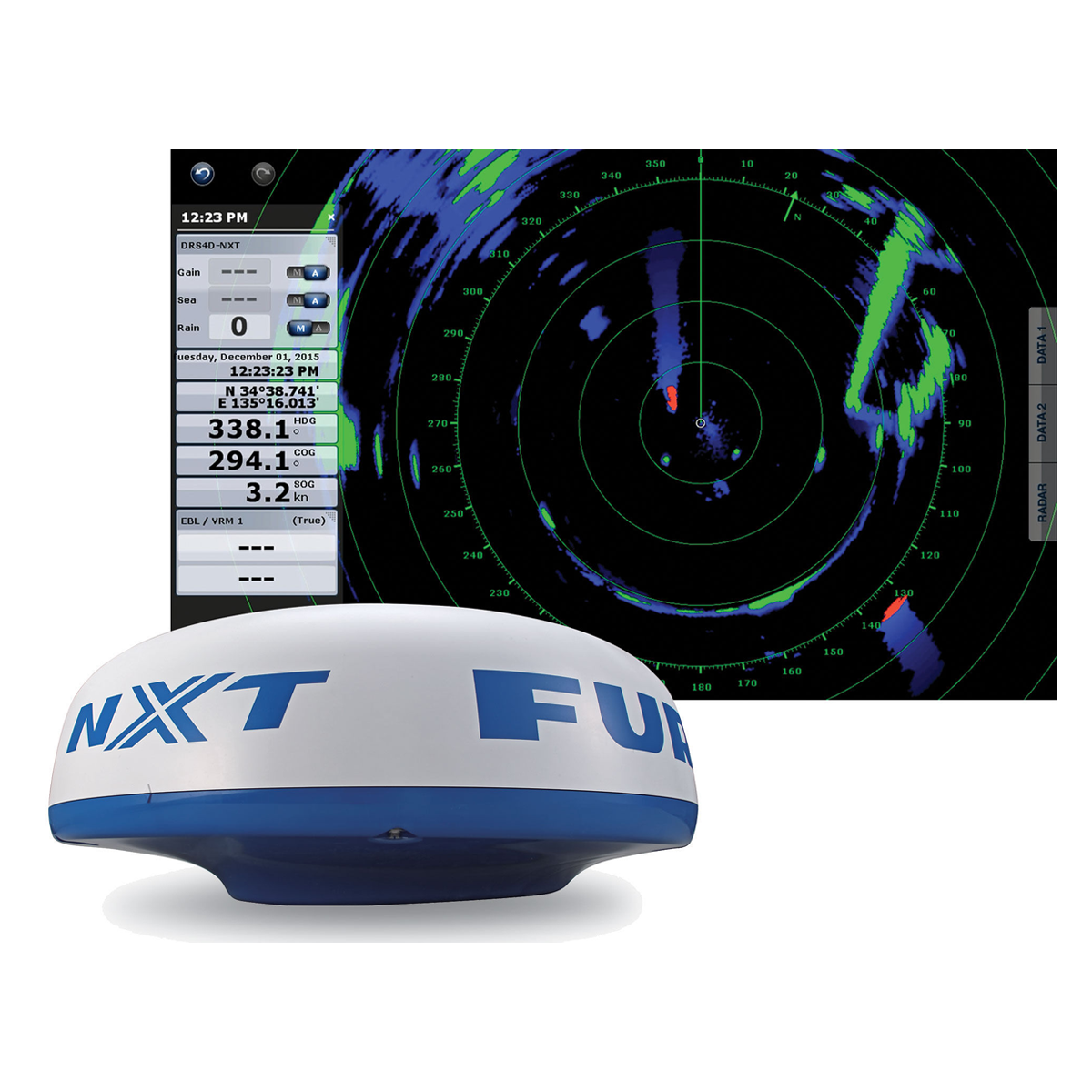

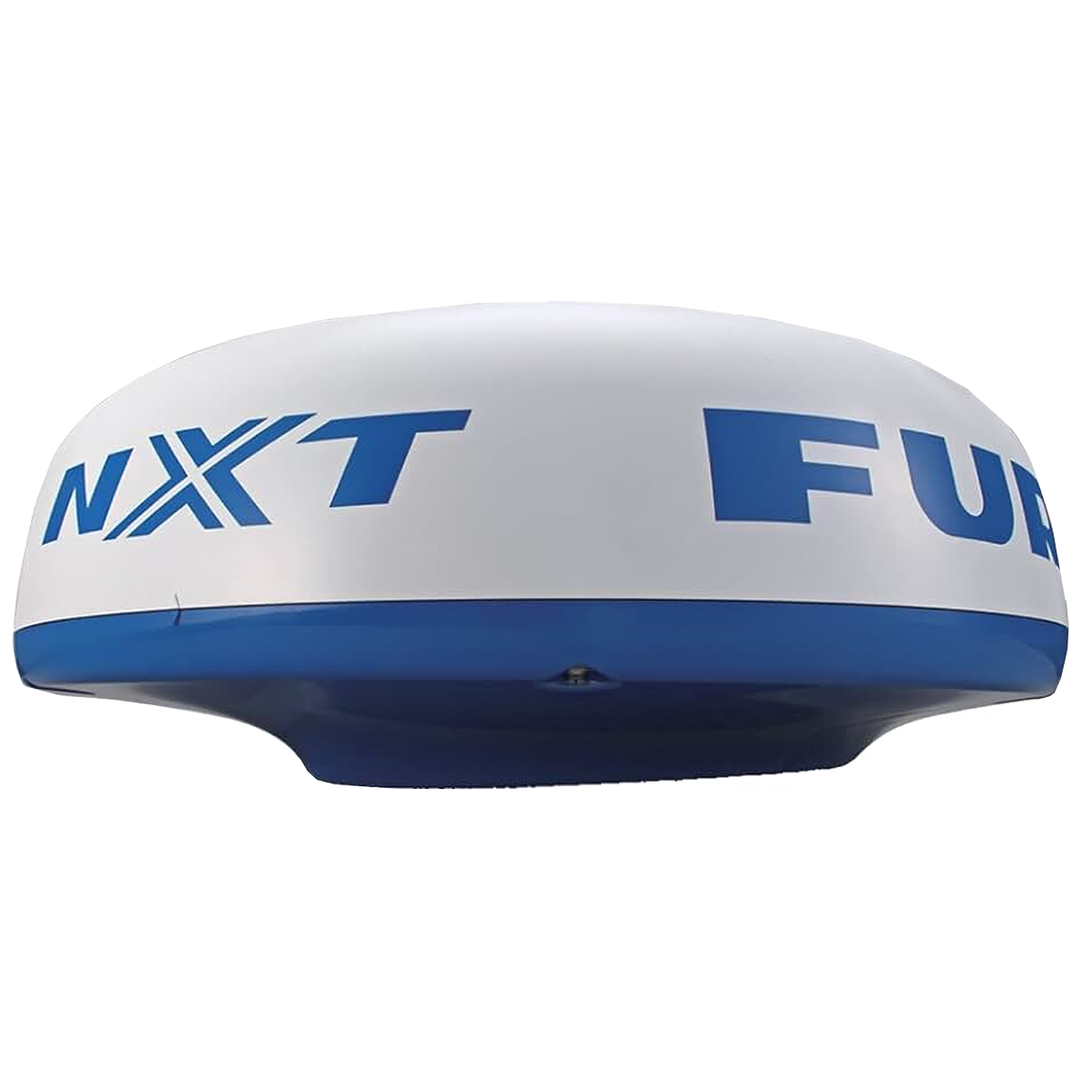

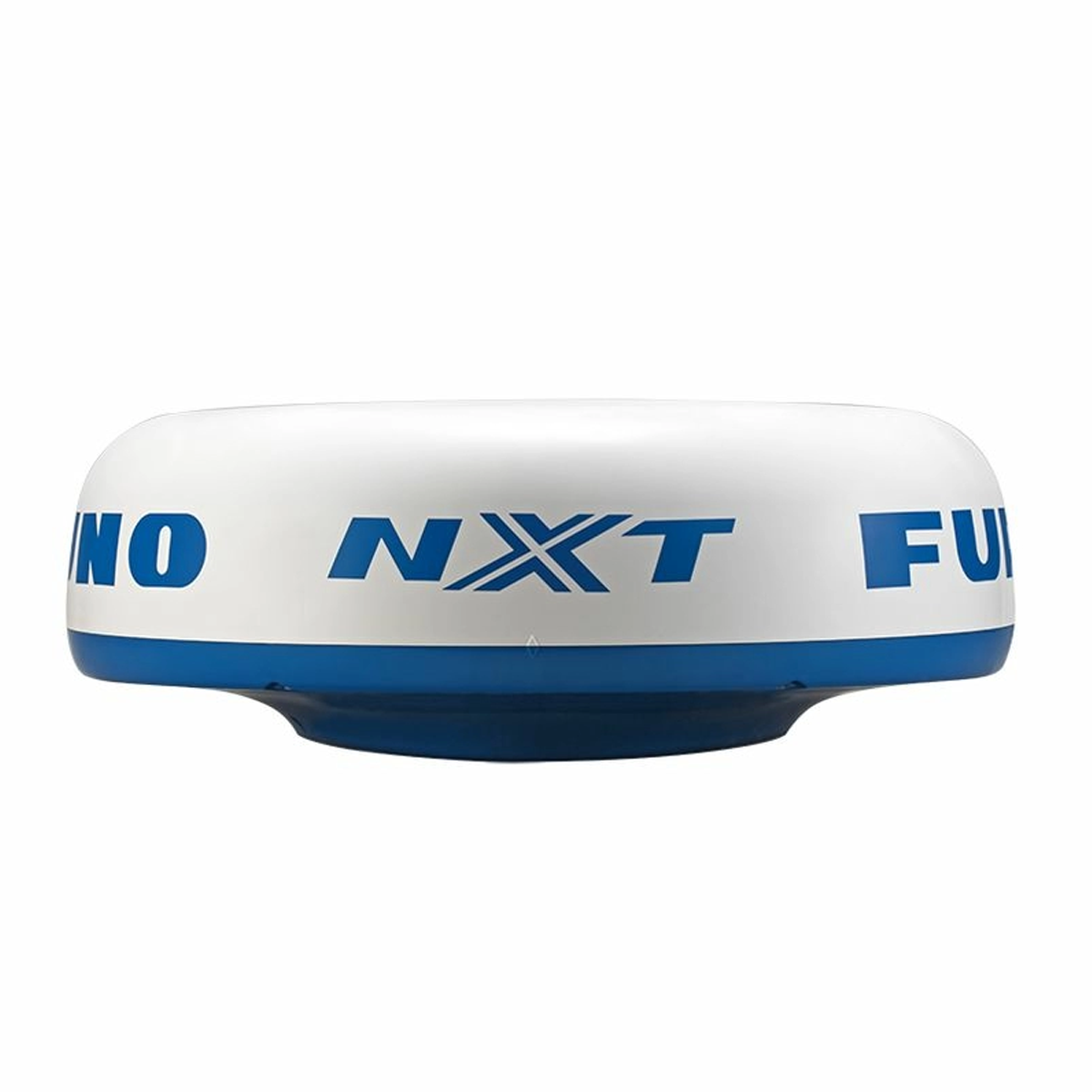

Твердотельная доплеровская радарная антенна Furuno DRS4D-NXT

Навигационная безопасность на море напрямую зависит от качества и надежности радиолокационных систем. Сегодня рынок предлагает как передовые твердотельные решения, так и мощные магнетронные аналоги. Рассмотрим два ярких представителя: высокотехнологичный радар Furuno DRS4D-NXT и надежная Х-диапазонная антенна МИРАН РА-0,7.

Furuno DRS4D-NXT представляет собой пример развития морских радаров, используя технологию твердотельной антенны (Solid-State) нового поколения. Этот радар поставляется в 24-дюймовом обтекателе и отличается компактностью при высокой производительности.

Использование технологии импульсного сжатия обеспечивает отличное разрешение и контрастность изображения даже при малой мощности. Радар имеет выходную мощность всего 25 Вт, но благодаря продвинутой обработке сигнала, его эффективность эквивалентна магнетронному радару мощностью 4 кВт.

DRS4D-NXT обеспечивает впечатляющий диапазон обнаружения: от минимальной дистанции 20 метров до максимальной — 36 морских миль. Горизонтальная ширина луча составляет 3.9°, а вертикальная – 25°. Скорость вращения антенны адаптивна и может настраиваться на 24, 36 или 48 об/мин, в зависимости от выбранного диапазона, что позволяет оперативно обновлять картину обстановки.

DRS4D-NXT полностью совместим с флагманскими МФД Furuno, такими как TZTL15F, обеспечивая единую, интуитивно понятную рабочую среду.

В качестве альтернативы, особенно для судов, где требуются проверенные, мощные решения и соответствие российским стандартам, предлагается радарная антенна МИРАН РА-0,7 от группы компаний «Маринэк».

МИРАН РА-0,7 — это закрытая антенна Х-диапазона с выходной мощностью 4 кВт, предназначенная для работы в составе радиолокационных станций, в том числе с МИРАН МФД-12-07. Закрытый тип конструкции надежно защищает внутренние компоненты, обеспечивая долговечность.

Работает в Х-диапазоне (9410 МГц ±30МГц) с горизонтальной поляризацией, что эффективно минимизирует помехи от морской поверхности. Разработана для широкого спектра судов: от судов внутреннего плавания (до 1600 тонн) до рыболовецких траулеров и прогулочных яхт в прибрежном плавании (до 500 тонн).

Скорость вращения антенны составляет 24 (±2) об/мин, обеспечивая быстрое обновление радиолокационной картины. Антенна демонстрирует высокую надежность в сложных морских условиях.

Выбор между Furuno DRS4D-NXT и МИРАН РА-0,7 зависит от конкретных требований судна.  МИРАН РА-0,7 представляет собой проверенное, мощное (4 кВт) решение с высокой устойчивостью к агрессивным условиям и соответствием российским стандартам, идеально подходящее для рыболовецкого и коммерческого флота, нуждающегося в максимальной выходной мощности.

В каталоге также присутствует радарная антенна МИРАН РА-0,9, предназначенная для работы с МФД-12-09, что указывает на наличие целой линейки решений от «Маринэк» для удовлетворения любых потребностей в радионавигации.

Сферы применения радарной антенны

- Навигация и судоходство. В составе МФД обеспечивает обнаружение и сопровождение надводных, наземных объектов, повышая навигационную безопасность.

Причины купить радарную антенну

- Ширина луча по горизонтали 3.9°, по вертикали 25°

- Скорость вращения 24/36/48 об/мин, либо фиксированная 24 об/мин

- Минимальный диапазон дальность – 20 метров

- Минимальная дальность обнаружения – 36 морских миль

- Не требует предварительного прогрева
