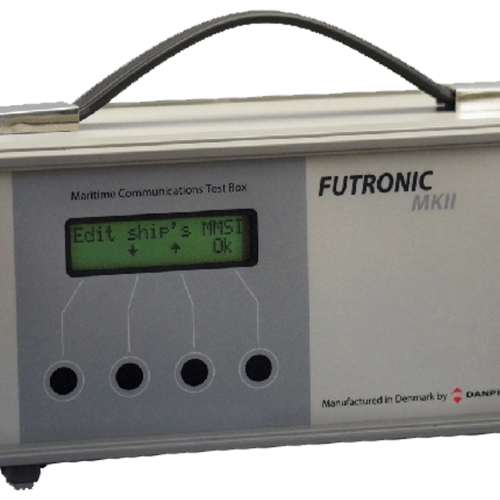

Универсальный тестер ГМССБ, АРБ и АИС DANPHONE FUTRONIC MKII
DANPHONE FUTRONIC MKII — универсальный тестер ГМССБ, АРБ и АИС. Устройство предназначено для проверки работоспособности УКВ/ПВ/КВ ЦИВ радиостанций, системы Коспас-Сарсат АРБ, Навтекс приемников, транспондеров АИС класса А и В, АИС-Аton транспондеров. Тестер отвечает требованиям SOLAS 74/88 и руководству MSC1/CIRC.1252.
Устройство предназначено для работы в качестве испытательного оборудования для проведения обязательных морских радио обследований и инспекций.
В группе компаний «Маринэк» представлен большой выбор качественного тестирующего оборудования. Например, тестер МРТС-7М – это прибор диагностики и контроля ГМССБ. Применяется для проверки работоспособности, обеспечения ремонта и технического обслуживания УКВ и ПВ/КВ радиостанций с ЦИВ и НАВТЕКС оборудования.
Результаты тестирования отображаются на дисплее и сохраняются в памяти устройства, с функцией передачи на компьютер. FUTRONIC MKII позволяет сохранять 2 отдельные сессии тестов. Испытания можно осуществляются как с помощью штатной антенны, так и с помощью подключением кабеля.
Тестер FUTRONIC MKII поставляется с бесплатным программным обеспечением для ПК. ПО позволяет выбирать и отправлять результаты испытаний на компьютер, составлять DSC и АИС-сообщения, генерировать полные отчеты испытаний АРБ, персонализировать настройки тестера и обновлять устройство.
У ПК/ВК-раций одновременное измерение данных DSC и частоты. Тестовый блок способен измерять передаваемую и отраженную мощность на любом УКВ-канале, а также проверять чувствительность приемной части. Для тестирования приемников NAVTEX тестер может отправлять сигналы NAVTEX на частотах 490 кГц, 518 кГц или 4209,5 кГц.
Тестовый блок также может использоваться для проверки EPIRBs на частоте 406 МГц, поскольку он может принимать и декодировать тестовые сигналы. Опция “Pilot plug” контролирует вывод на дисплей входящих сигналов датчиков по RS-422 порту. Подключение к компьютеру происходит по USB-порту.
Аккумулятор устройства рассчитан на 8 часов работы. Источник питания имеет напряжение 10-20 V DC.
Вес устройства небольшой, достигает 2,8 кг. Компактный дизайн и размеры 103х258х140 мм позволяют с удобством использовать тестер в различных условиях. Диапазон рабочих температур от 0°С до +50°С.Сферы применения тестера ГМССБ, АРБ и АИС
- Тестирование УКВ/ПВ/КВ-радиостанций. Важны для работы служб безопасности. Позволяет одновременно измерять чувствительность приёмной передачи, что может быть критично в экстренных ситуациях.
- Тестирование АИС. Блок способен тестировать транспондеры AIS классов A и B, проверяя их способность отправлять и принимать данные AIS, а также производя измерения частоты и мощности на CH 70, канале AIS 1 и канале AIS 2.
- Тестирование приёмников НАВТЕКС. Для тестирования приемников NAVTEX тестовый блок может передавать сигналы NAVTEX на частотах 490 кГц, 518 кГц или 4209,5 кГц. Тестовый блок также можно использовать для проверки EPIRBs на частоте 406 МГц, поскольку он может принимать и декодировать тестовые вызовы на частоте 406,025 / .028 / .037 /.040 МГц, а также принимать сигнал наведения на частоте 121,5 МГц.
Причины купить универсальный тестер
- Одновременно тестирует частоту, мощность, КСВ и АИС / DSC данные
- Сохраняет результаты испытаний с номером ММСИ и отметкой времени
- Подключается к компьютеру через USВ-порт
- 8-часовой аккумулятор
- Интуитивно понятный пользовательский интерфей
|
Вес
|
2,8 кг |
|
Размеры
|
103х258х140 мм |
|
Соответствие требованиям
|
SOLAS 74/88 |
|
Опция сохранения в памяти итогов тестирования
|
Да |
|
Время работы
|
До 8 часов |
|
Разъём для подключения к компьютеру
|
USB |
|
Температура хранения
|
От -30°С до +60°C |
|
Рабочие температуры
|
От 0°С до +50°С |
|
Опция “Pilot plug”
|
Да |
|
Проверка таких устройств как
|
УКВ-радиостанции |
|
|
ПВ-радиостанции |
|
|
КВ-радиостанции |
|
|
Системы Коспас-Сарсат АРБ |
|
|
НАВТЕКС-приёмники |
|
|
АИС-транспондер класса А |
|
|
АИС-транспондер класса B |
|
|
АИС-Аton транспондеров |
|
Отображение полученных данных
|
ЖК-дисплей |
|
Количество клавиш на клавиатуре
|
4 |
|
Осуществление тестирования
|
С помощью штатной антенны |
|
|
С помощью подключения кабеля |
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru

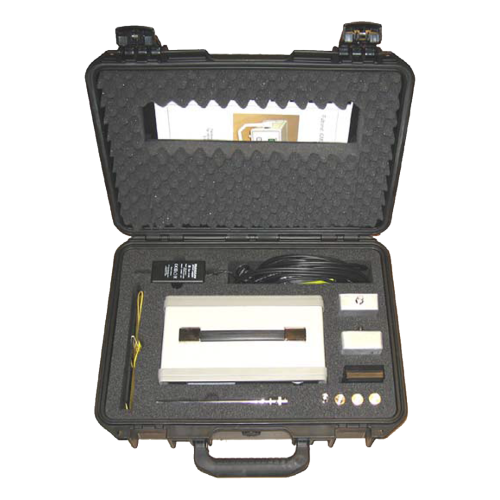

- Головной блок (тестер) – 1 шт.
- Адаптер питания 110-240 V AC / 12 V DC – 1 шт.
- Адаптер питания в «прикуриватель» - 1 шт.
- USB кабель для соединения с ПК – 1 шт.
- Коаксиальный кабель, 25 см, с BNC разъемом – 1 шт.
- Коаксиальный кабель, 150 см, с BNC разъемом – 2 шт.
- Коаксиальный кабель, 500 см, с BNC разъемом – 1 шт.
- Эквивалент нагрузки – 1 шт.
- 1 кГц AF генератор – 1 шт.
- Телескопическая антенна для УКВ/АИС – 1 шт.
- Проволочная антенна для ПВ/КВ/NAVTEX – 1 шт.
- UHF(п)-BNC(м) переходник – 2 шт.
- UHF(м)-BNC(м) переходник – 1 шт.
- BNC(м)-BNC(м) переходник – 1 шт.
- Инструкция по эксплуатации (на рус./англ. яз.) – 1 шт.
- Сертификат калибровки – 1 шт.
Опциональное оборудование:

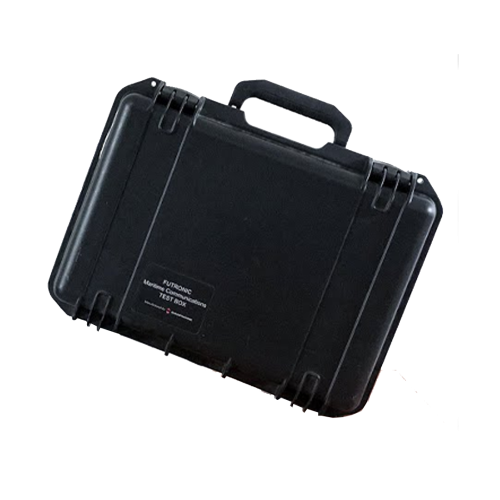

- Водонепроницаемый и ударопрочный кейс;
- Усилитель РФ;
- Набор аттенюаторов (10 дБ, 20 дБ, 40 дБ);
- Pilot plug кабель.
