Универсальный тестер ГМССБ MRTS-7М
Тестер ГМССБ МРТС-7М предназначен для проверки работоспособности различного оборудования, согласно Резолюциям ИМО A.997(25) и A.1020(26). Позволяет проводить ежегодное и береговое обслуживание.
С помощью универсального тестера можно проводить проверку таких устройств, как:
- УКВ-приемопередатчиков (стационарных);
- УКВ-приемопередатчиков с ЦИВ;
- ПВ/КВ-оборудования радиотелефонной связи;
- ПВ/КВ-контроллеров ЦИВ;
- ПВ/КВ-приемников для наблюдения за ЦИВ;
- Оборудования НАВТЕКС;
- УКВ-аппаратуры двусторонней радиотелефонной связи (носимой);
- УКВ-аппаратуры двусторонней радиотелефонной связи с воздушными судами, в том числе работающей на частотах 121,5 и 123,1 МГц;
- Носимых радиотелефонных станций, работающих в диапазоне (300 – 337) МГц, предназначенных для судов ”река-море”;
- АИС мобильных станций Класса А и Б;
- АИС-транспондеров;
- Аварийных радиобуев (АРБ) системы Коспас-Сарсат.
Данное оборудование подходит специально для радиоинспекторов, выполняющих обязательные периодические проверки судового оборудования связи. Передовое программное обеспечение, предназначенное для управления результатами испытаний на ПК с любой операционной системой. Поддерживается автоматическое создание отчетов об испытаниях для всего спектра тестируемого оборудования. Все отчеты представлены в формате, требуемом IMO.
Тестер позволяет убедиться, что оборудование ГМССБ соответствует соответствующим требованиям к производительности.

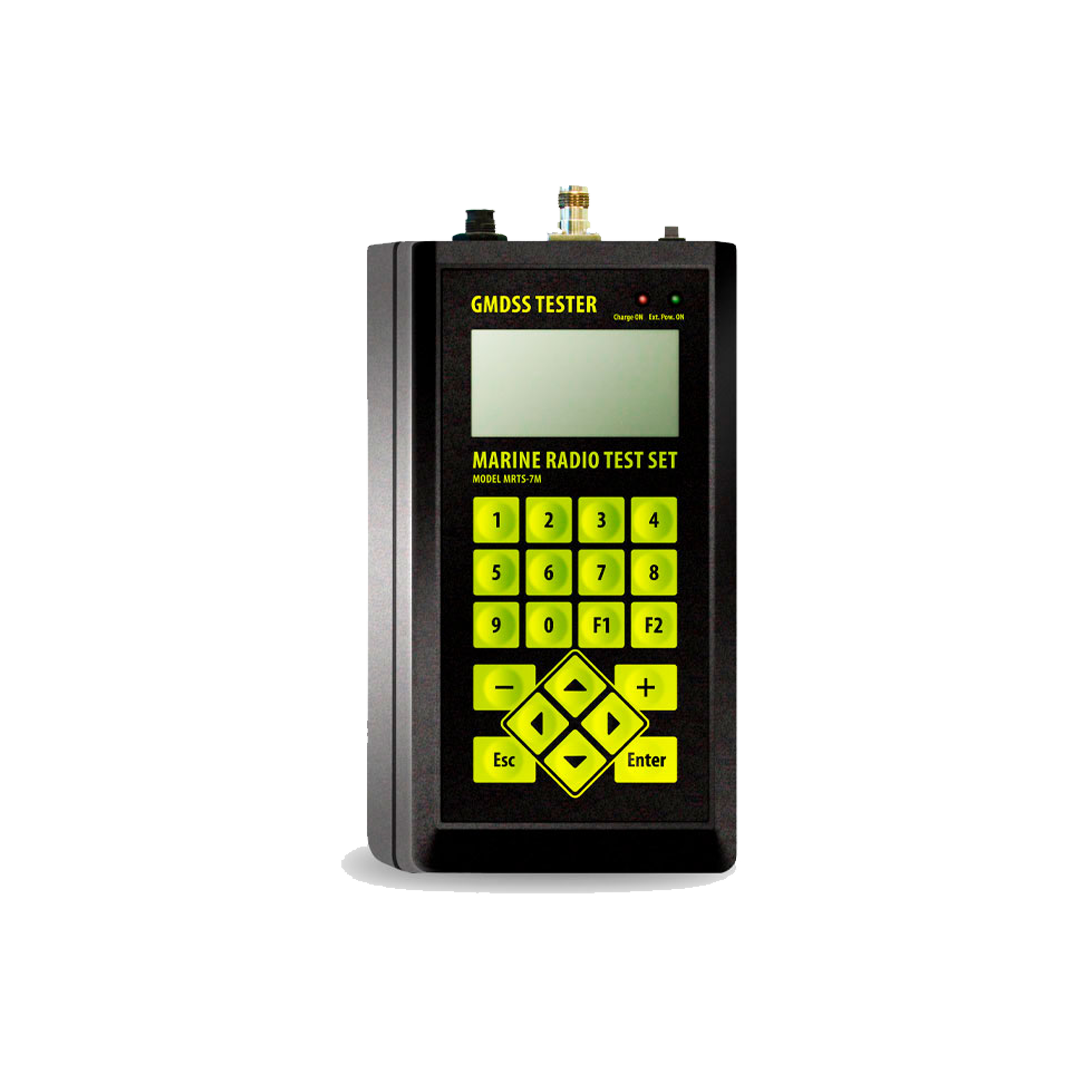

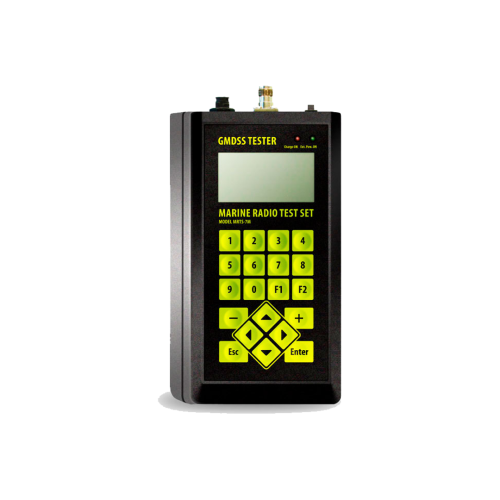

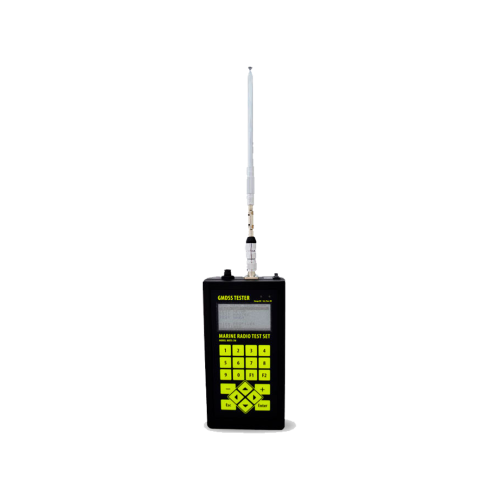

На передней панели устройства находятся: жидкокристаллический графический дисплей, красный и зелёный светодиоды и клавиатура.
Зелёным светодиодом обозначается наличие и качества внешнего питания. Красный светодиод – это индикация зарядки аккумулятора. По окончанию зарядки светодиод гаснет и ток отключается.
Управления тестером осуществляется посредством МЕНЮ и 20-ти кнопочной клавиатуры.
Максимальный ток потребления от внешнего источника питания фиксируется контроллером зарядки BQ24074, и составляет 500 мА. Время зарядки составляет 4,0 – 4,5 часа для полностью разряженного аккумулятора.
Тестер может питаться от внутреннего Li-Ion аккумулятора (2000мА*ч; 3,7В). Также от внешнего источника постоянного тока c напряжением 4,5-6,0 В и максимальным током нагрузки не менее 500 мА.
Сферы применения тестера ГМССБ, АРБ и АИС
- Проведение испытаний УКВПВ/КВ-радиостанций. Оценивается функциональность устройств на каналах 6, 13 и 16, а также проверяются допуски по частоте и мощности выходного сигнала.
- Тестирование оборудования НАВТЕКС. Проверяется корректность работы путем передачи тестового сообщения.
- Испытания УКВ-аппаратуры для двусторонней радиотелефонной связи с воздушными судами. Измеряются частота и мощность переносных радиотелефонных станций в диапазоне 300,025-300,225 МГц, предназначенных для судов река-море.
Причины купить универсальный тестер
- Интуитивно понятный интерфейс
- Удобное управление с помощью клавиатуры с 20 клавишами
- Индикация наличия и качества внешнего питания
- Различные разъёмы для подключения дополнительных устройств
- Широкий диапазон рабочих температур
|
Технические характеристики в режиме передачи
|
|
|
Рабочий диапазон частот
|
|
|
ПВ-КВ тракт
|
400 – 30000 кГц |
|
УКВ тракт
|
118 – 275 МГц |
|
Шаг перестройки частоты
|
|
|
ПВ-КВ тракт
|
0,001 кГц |
|
УКВ тракт
|
1 кГц |
|
Точность установки частоты при температуре +20°С в течение 2-ух лет после калибровки
|
Не хуже 0,3*10-6 |
|
Нестабильность частоты в диапазоне рабочих температур
|
Не хуже 1*10-6 |
|
Максимальный уровень выходного сигнала
|
0 ± 1 дБ |
|
Минимальный уровень выходного сигнала
|
-93 ± 3 дБ |
|
Шаг перестройки уровня выходного сигнала
|
1,0 ± 0,3 дБ |
|
Уровень выхода в режиме Test AIS на гнезде RF IN/OUT
|
0 ± 1 дБ |
|
Технические характеристики измерительного приемника
|
|
|
Максимально допустимый уровень сигнала на разъеме RF IN/OUT
|
Не более 20 дБмВт / 100 мВт |
|
Диапазон ослабления входного сигнала встроенным аттенюатором
|
93 дБ |
|
Рабочий диапазон по уровню входного сигнала со входа RF IN/OUT
|
-90 … - 20 дБм |
|
Диапазон частот
|
|
|
ПВ-КВ тракт
|
0,4 – 30 МГц |
|
УКВ тракт
|
118 – 275 МГц |
|
Шаг перестройки частоты
|
|
|
ПВ-КВ тракт
|
0,1 |
|
УКВ тракт
|
1,0 |
|
Полоса частот измерительного приемника по уровню (-3) дБ
|
|
|
ПВ-КВ тракт
|
0,30 ± 0,05 кГц |
|
УКВ тракт
|
12,0 ± 0,3 кГц |
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru

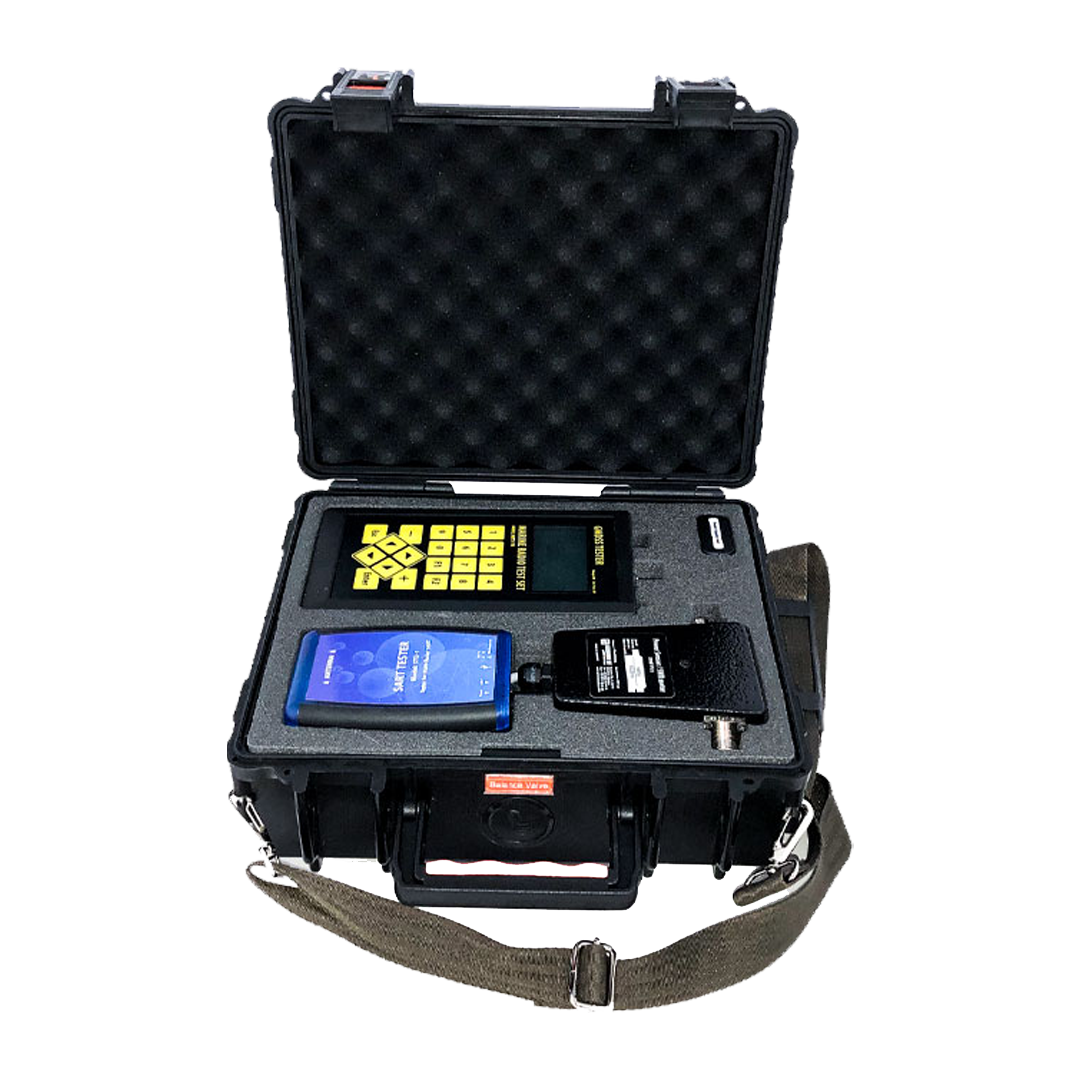

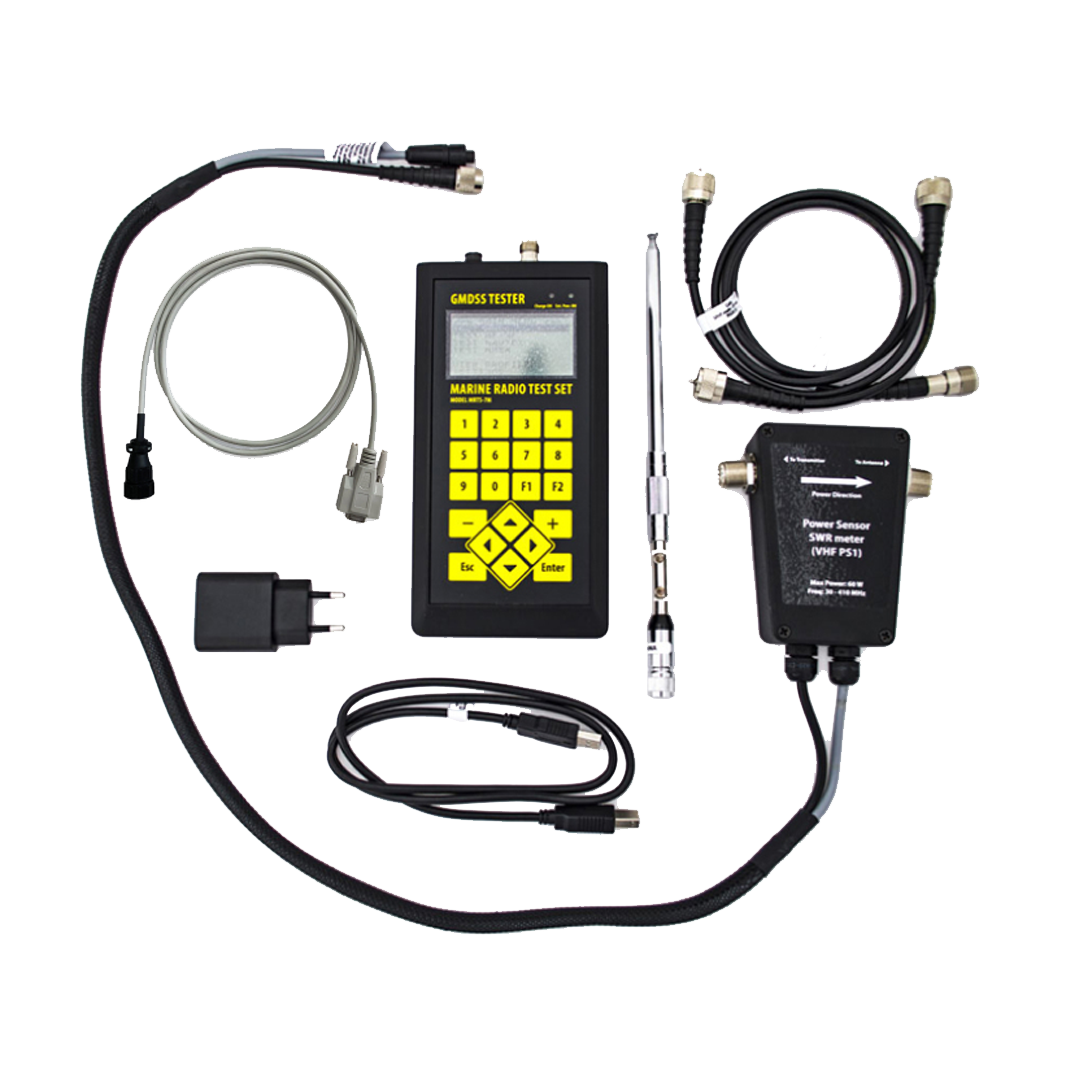

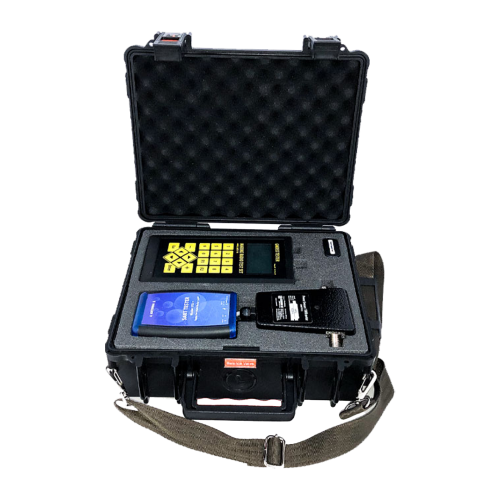

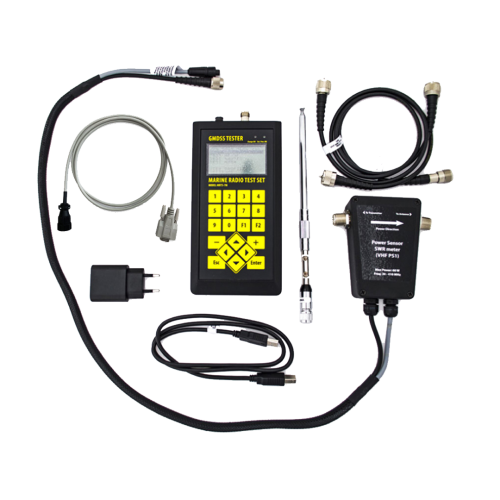

- Прибор контроля и диагностики (MRTS-7M) – 1шт;
- Адаптер сетевой – 1шт;

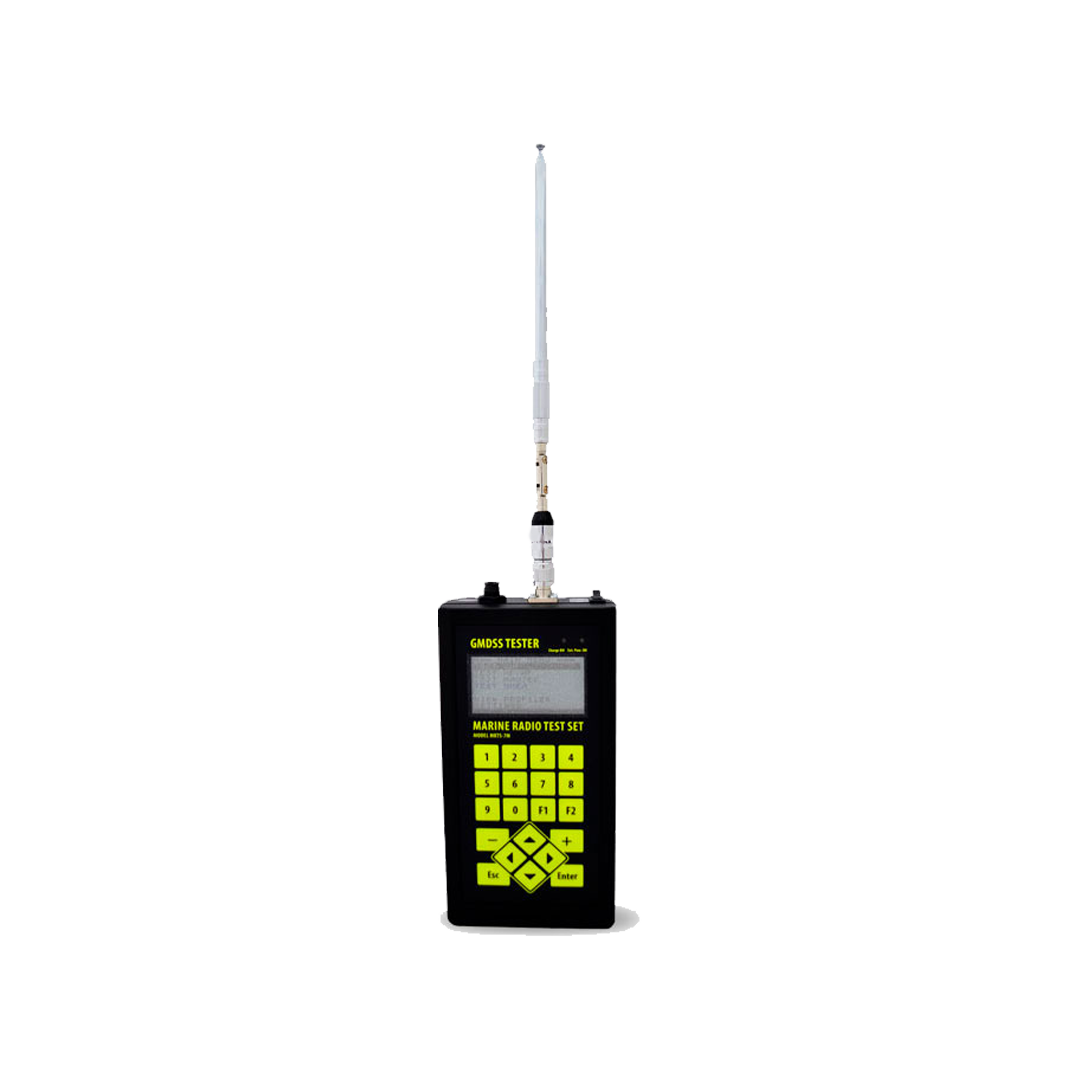

- Телескопическая антенна – 1шт;
- Кабель USB A – USB B – 1шт;
- Датчик мощности и КСВ (VHFPS1) – 1шт;
- Кабель ВЧ UHF-штекер/UHF-штекер RG58 1м – 1шт;
- Кабель ВЧ UHF-гнездо/UHF-штекер RG58 0.5 м – 1шт;
- Кабель NMEA для Лоцманской розетки (DB-9/Pilot-plug Connector) – 1шт;
- Техническое описание и руководство по эксплуатации– 1шт;
- Упаковка – 1шт;

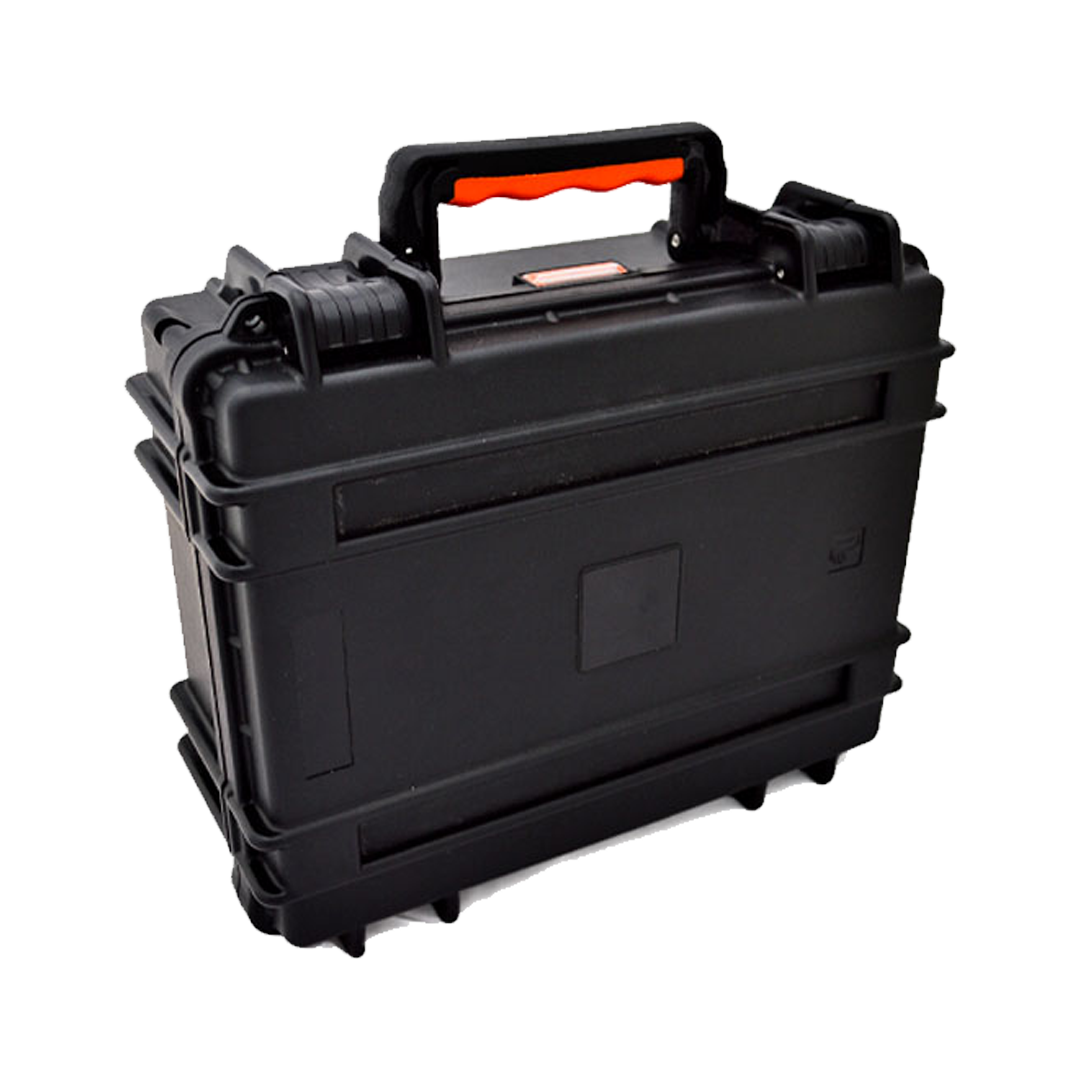

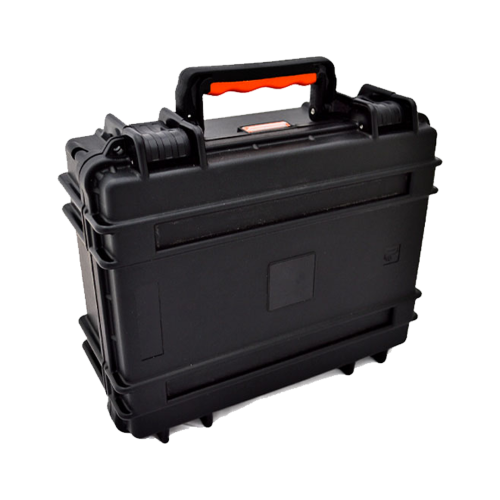

- Кейс ударопрочный – 1шт.
Опциональное оборудование:
- Аттенюатор 40 дБ, 250 Вт, ВЧ-кабель N-гнездо/UHF-штекер RG213 1м, ВЧ-кабель N-штекер/TNC-штекер RG58 0.5м – 1шт;
- ПВ/КВ Датчик мощности и КСВ (MF/HFPS2 500W) – 1шт;
- Кабель NMEA Вх/Вых (DB9-гнездо / открытые провода) – 1шт;
- Кабель нуль-модемный (DB-9-Fem / DB-9-Fem) – 1шт;
- Кабель ВЧ TNC-штекер/ UHF-штекер – 1шт;
- ВЧ-адаптер BNC-штекер/UHF-гнездо.
В статье рассмотрены основы ГМССБ - Глобальной морской системы связи при бедствии и для обеспечения безопасности мореплавания. Глобальная морская система связи при бедствии (ГМССБ) - это международная, интегрированная система, созданная для обеспечения своевременной связи, оповещения и координации поисково-спасательных операций по всему миру.
