Новые японские рыбопоисковые эхолоты Furuno

Эхолоты Фуруно для рыболовных судов позволят отличить сельдь от скумбрии

Японская компания Furuno представила две новые модели рыбопоисковых эхолотов с функцией стабилизации луча во время качки, индикатором размера рыбы, возможностью отделить информацию о промысловых рыбах с плавательным пузырем от рыбы без него (например, сельдь и скумбрия). Установка подобных устройств на рыболовное судно способно серьезно повлиять на качество вылова, позволит более комплексно подходить к подготовке, планированию, ведению ловли, анализу результатов. Японское качество, совместимость со смежным оборудованием того же производителя (например, со спутниковыми компасами, обеспечивающими более корректную работу эхолотов), позволяют создать на борту единую экосистему судового оборудования связи, навигации и рыбопоиска, соответствуя требованиям международных и национальных регуляторов.

В качестве экранов эхолотов Фуруно используются 19-дюймовые дисплеи высокого разрешения (а в случае с моделью FSS-3BB - сдвоенные дисплеи), позволяющие рисовать множество графиков, гистограмм, картин подводного мира таким образом, чтобы это было наглядно, информативно, легко поддавалось анализу, позволяло извлекать максимум информации из полученных данных. Размеры и вид рыбы, их особенности, распределение в косяках, смешение, направление движение и прочие характеристики визуализируются с высокой степенью достоверности, позволяя управлять рыбной ловлей непосредственно в режиме реального времени, анализировать ее постфактум, планировать те или иные действия заранее. Рыбопоисковые эхолоты Furuno представленных ниже моделей - новинки 2021 года, которые, без сомнения, станут хитами рынка в самое ближайшее время, особенно среди тех пользователей, суда которых планомерно оснащаются и переоснащаются оборудованием Фуруно.

Рыбопоисковый эхолот Furuno FCV-38

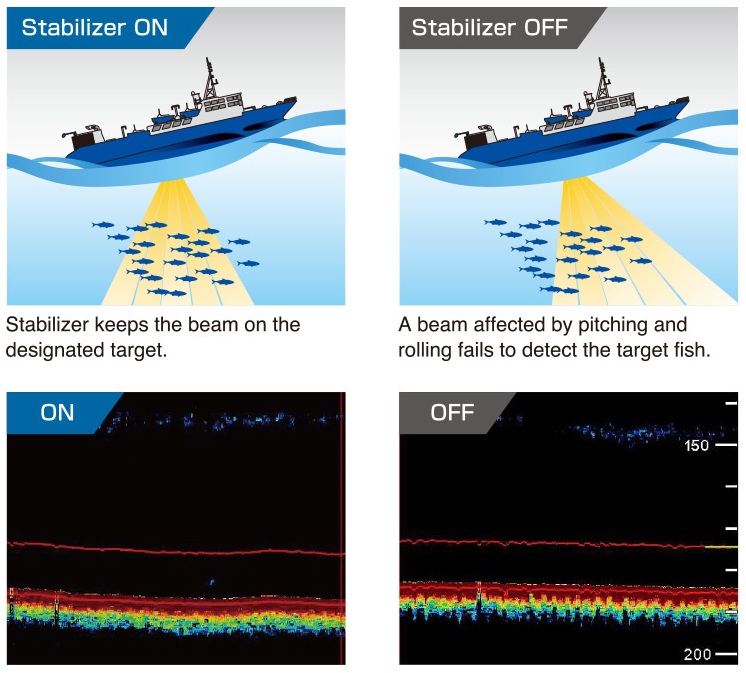

Рыбопоисковый эхолот Furuno FCV-38 оборудуется встроенным датчиком качки, позволяющим сохранить направление пучка лучей вне зависимости от перемещения судна по волнам. При включенном стабилизаторе, как это видно на прилагаемых рисунках, луч не качается вместе с судном, смещаясь относительно косяка в ту или иную сторону, а направлен отвесно вниз, что практически устраняет искажения глубоководной картины и позволяет получить максимум достоверных данных о составе косяка. Эхолот использует расщепленный на пять пучков луч, который широким сектором просвечивает водную толщу одновременно по пяти направлениям. Эффективность такого подхода многократно доказана применением технологии CHIRP, а вкупе со стабилизацией луча еще более возрастает, предлагая по сути уникальные возможности для обнаружения и отслеживания рыбных косяков.

Эхолот Фуруно подключается к спутниковому компасу, обеспечивающему коррекцию вертикальной качки. Добавим сюда информацию от датчиков трала, типе и плотности грунта на морском дне: это позволяет вести не только промысловый вылов, но параллельно с этим вести научное наблюдение за биоресурсами планеты, собирать данные о восстановлении рыбной популяции и миграции косяков, получать комплексную информацию для ее анализа в рыбопромысловой отрасли для более тщательного планирования будущего вылова без ущерба для окружающей среды.

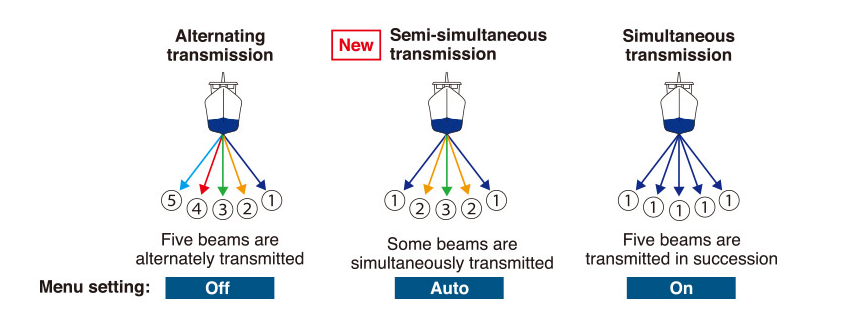

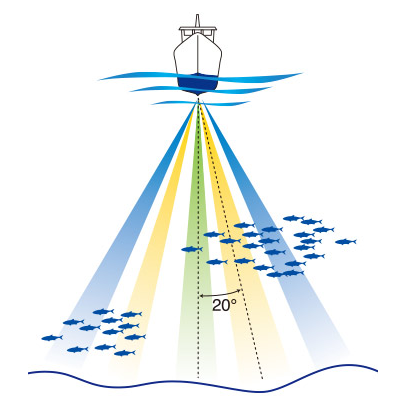

Используя настройки меню, оператор эхолота может отрегулировать пять лучей FCV-38 в любом направлении в пределах 20 градусов через настройки меню, активировать одновременную работу в пяти лучах, адаптировать ее под свои потребности, используя три типа разделения луча в настройках: попеременно, полуодновременно, одновременно. Полуодновременная передача - новая функция для такого рода устройств, позволяет ограничить помехи лучей друг на друга, упрощает идентификацию морского дна по сравнению с режимом одновременной передачи. Синхронизация работы даже в случае пяти лучей одновременно была существенно оптимизирована.

В сложных погодных условиях, когда судно подвержено интенсивной качке, встроенный датчик движения будет компенсировать негативный эффект, направляя лучи строго вниз. Это позволяет получить более четкую визуальную картину на дисплее эхолота, надежно детектировать цели. Кроме этого, в таком режиме наиболее эффективен функционал определения размера рыбы в выбранной области, использующий технологию расщепленного луча. Вместе эти два высокотехнологичных решения обеспечивают наибольшую точность измерений, благодаря чему оператор в режиме реального времени может принимать решение, что ловить, а что - нет. То есть, например, в случае, если размер рыбы в косяке не соответствует требованиям, то оснащенность судна позволяет сразу принять правильное решение и не тратить время впустую, нанося бессмысленный ущерб популяции.

Функционал измерения размера рыбы состоит из полезных инструментов отслеживания целей. Например, пользователь может задать "автоматическую глубину", регулируя область измерения до тех пор, пока не будет обнаружена рыба, соответствующая параметрам вылова, если численность таковой упала ниже установленного предела или покинула область измерения. Инструмент "автоматическая область" может использоваться для перемещения и корректировки области измерения, например, если превалируют области с большим количеством одиночных рыб.

Большой дисплей позволяет масштабировать выделенную область и больше узнать о распределении рыб в водной толще. Здесь может использоваться четыре различных режима отображения, перетаскивание рамки окна, изменение его размера. Вы можете делать скриншоты эхограмм (до 99), записывать и воспроизводить исторические данные, сравнивать прошлые и актуальные данные о косяках рыб, делая соответствующие выводы, использовать внешние запоминающие устройства соответствующей емкости.

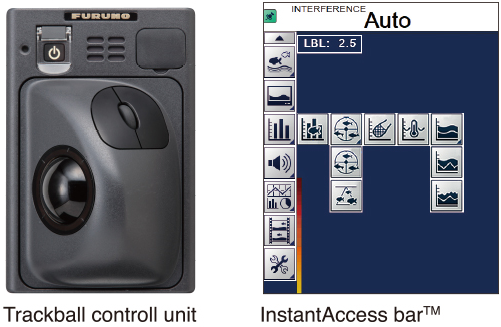

В комплекте с эхолотом предлагается трекбол, делающий работу максимально удобной. Быстрое меню содержит все необходимые заголовки для перехода, а если этого не хватает, и вы хотите добавить больше функций- подключите панель InstantAccess с возможностью разместить там дополнительно 10 иконок функций. Для вывода научных данных по оценке рыбных запасов используется формат netCDF4 - софт под данный формат на момент публикации находится в разработке и будет доступен в самое ближайшее время. Обратитесь к нашим менеджерам, чтобы получить более свежую информацию по этой теме.

В стандартной комплектации эхолот Furuno FCV-38 поставляется в составе процессорного блока CV-380, приемопередатчика CV-382, блока управления трекболом RCU-026, датчика CV-303, монтажного канала "сквозь-борт" Thru-Hull TFB-1600, дополнительных монтажных материалов. В качестве опций доступны различные кабели, включая HDMI и LAN, выпрямители питания, наборы для установки трансдьюсера и контроллера трекбола и т.п. В карточках товаров вы можете найти некоторые монтажные схемы и другую информацию по работе с эхолотами Фуруно представленных моделей. При исследовании биоресурсов важным пунктом подготовки является калибровка эхолота. Точная калибровка и великолепный пользовательский интерфейс позволяют обеспечить максимальную корректность собранных данных и удобство в работе.

Рыбопоисковый эхолот Furuno FSS-3BB

Рыбопоисковый эхолот Furuno FSS-3BB с технологией TrueEcho CHIRP и новой функцией IDENTI-FISH позволяет отображать эхосигнал и графическую гистограмму, основанные на эхе ВЧ- и НЧ-сигналов. Суть технологии - возможность различить рыбы с плавательным пузырем и рыбы без плавательного пузыря, что является критически важным при определении места вылова и принятии решения по конкретному косяку. Сельдь и скумбрия в качестве примеров демонстрируют именно эту разницу в строении, поэтому предварительная оценка такого рода - это впечатляющее достижение.

Когда цвет эхосигнала смещается в область красно-коричневых тонов, можно сделать вывод, что косяк состоит преимущественно из рыб с плавательным пузырем, идентичных сельди. С другой стороны, если эхолокационная картина светло-зеленая - значит, с высокой вероятностью рыба плавательного пузыря не имеет, что свойственно в частности атлантической скумбрии. Идентификация рыбы с таким функционалом проста и понятна, причем рыба может смешиваться друг с другом - распределение будет все равно хорошо заметно на дисплее. Помимо визуальной картины распределения функционал IDENTI-FISH позволяет строить графики, сравнивающие гистограммы косяков, создавать собственные кривые для любых видов рыб.

Эхолот Furuno FSS-3BB измеряет размер и распределения рыбы в выбранном косяке, отображает информацию в виде графика, который можно понять с первого взгляда. Технология TrueEcho CHIRP обеспечивает высочайшую точность и надежность измерений, позволяет выделить в качестве целей рыбу определенного размера и принимать решение по вылову исходя из полной картины распределения рыбы по виду и размеру в косяках.

Процессорный блок эхолота FSS-3BB позволяет сохранять до 999 скриншотов экрана, воспроизводить в любое время исторические данные, сравнивать их с текущей картиной, анализировать информацию с высокой эффективностью, переносить ее на внешние запоминающие устройства. меню экрана содержит несколько наиболее используемых функций, оперировать которыми можно колесиком на трекболе. Также как на эхолоте FCV-38 вы можете использовать панель управления instantAccess, добавив иконки 10-ти дополнительных функций мгновенного доступа. Установите два монитора, чтобы иметь вариативное представление эхолокационной картины в разных режимах. 19-дюймовые дисплеи высокого разрешения как нельзя лучше подходят для отображения такого массива данных.
