Обзор нового навигационного оборудования Furuno
Furuno NavNet TZTouch2 и другие обновления МФД и радаров

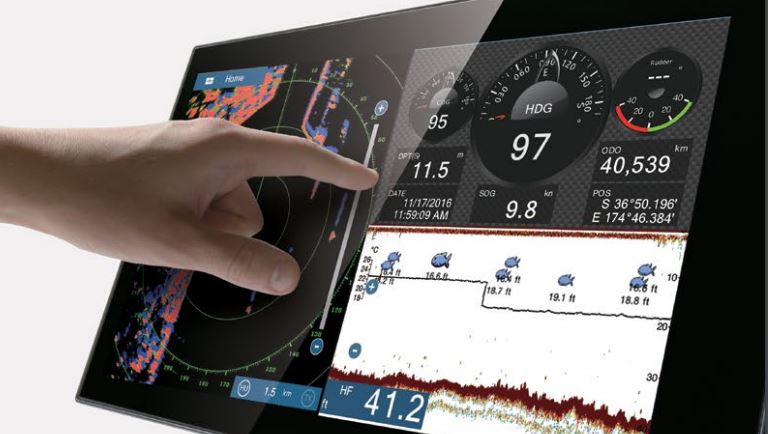

Навигационное оборудование Furuno серии NavNet TZTouch2 и NXT
Уровень технологий, достижимый уже сегодня, позволяет создавать легкие многофункциональные навигационные устройства, привлекающие внимание в первую очередь большим сенсорным дисплеем с великолепными цветами и разрешением, а во вторую - их способностью предоставлять множество возможностей навигации, картографии, рыбопоиска и т.п. МФД Furuno совместимы с большим количеством разнообразного оборудования, обеспечивают сбор информации и надежное информирование судоводителя по многим направлениям. С помощью оборудования Furuno можно в комфортном режиме контролировать движение судна, обеспечивая высокий уровень безопасности судовождения вне зависимости от ситуации.

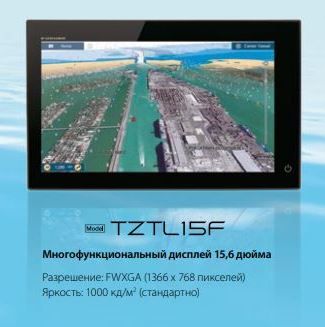

Многофункциональные дисплеи Furuno TZTL12F и Furuno TZTL15F
Серия TZTouch2 включает в себя два многофункциональных дисплея Фуруно с дисплеями 12.1 и 15.6 дюйма соответственно. Устройства располагают встроенным приемником GPS рыбопоисковым эхолотом, поддерживают подключение автоматических идентификационных систем, радарных антенн, а также мобильных устройств посредством встроенного Wi-Fi.
Рыбопоисковый эхолот, предлагаемый устройствами TZTL, использует новую технологию RezBoost, упрощающую распознавание отдельных особей в рыбных стаях и отличие промысловой рыбы от наживки, что достигается благодаря новому алгоритму цифровой обработки сигналов. Это позволяет получить качество рыбопоиска, сопоставимое с коммерческим оборудованием Furuno.
Модель Furuno TZTL12F предлагает пользователю разрешение WXGA 1280x800 пикс. с яркостью 1300 кд/м2. Модель Furuno TZTL15F – разрешение FWXGA 1366x768 пикс., 1000 кд/м2. Жидкокристаллические дисплеи МФД TZTouch2 выполнены по многослойной технологии, что обеспечивает дисплеям надежную защиту от запотевания и высокую контрастность. Производитель также провел значительную работу по улучшению сенсорного управления.
Новые дисплеи Фуруно характеризуются крайне низким уровнем шумов, что позволяет в полной мере реализовать с их помощью так называемый режим «птицы», когда крупные рыбные стаи можно обнаруживать на значительных расстояниях по находящимся над водой в этом районе птицам. Функция следов эхосигналов, примененная в TZTL2, оптимизирует работу анализатора цели, отмечая на экране красным цветом источники возможных опасных ситуаций.
Способность представленных устройств Furuno работать по протоколу NMEA2000 расширяет их возможности по передаче на мостик самой разнообразной информации. В частности, дисплей может рассчитать и отобразить запас топлива, основываясь на вручную введенных данных перед рейсом. Своевременный сигнал о низком уровне топлива, возможность в онлайн-режиме отслеживать состояние топливного бака позволяет даже без судового индикатора уровня топлива получать крайне важную информацию.
Пользовательский интерфейс Furuno TZTouch2 заслуживает особого внимания, поскольку, основываясь на своем богатом опыте, разработчики постарались придать ему максимальную наглядность. Качественные пиктограммы главного экрана, привычные для сенсорных дисплеев функции, например, перетаскивание и др., позволяют с легкостью переключать режимы МФД Фуруно, работать с картографией и другим функционалом, опираясь исключительно на собственную интуицию.
Переключение между экранами реализуется через страницу быстрого доступа. Выпадающие меню обеспечивают мгновенный выбор нужной функции. Панель NavData позволяет не только работать с картографией, но также управлять авторулевым, получить приливную и другую информацию. Профессиональные пользователи обязательно оценят работу со слоями и полностью настраиваемую приборную панель, на которой в несколько касаний можно выстроить все необходимые приборы в соответствии со своими привычками.
Встроенная беспроводная сеть Wi-Fi открывает возможности управления МФД при помощи мобильного устройства – достаточно скачать приложения NavNet Remote, NavNet Viewer или NavNet Controller. Быстрая оценка навигационных параметров посредством смартфона, например, глубины, ветра или температуры забортной воды, информация о двигателе и другая доступна на мобильном устройстве в любой точке судна, что значительно облегчает контроль над ситуацией и позволяет перемещаться по судну, не теряя контроля.
Ниже приведена сравнительная таблица МФД Furuno TZTL12F и TZTL15F с представленными ранее Furuno TZT9, Furuno TZT14, Furuno TZTBB, на основе которых пользователь может объективно судить о линейке оборудования Furuno TZTouch2. Правильный выбор многофункционального дисплея обеспечит наилучшее впечатление и результаты от даже самого сложного плавания.
Параметр | Furuno TZTL12F / TZTL15F | Furuno TZT9 / 14 / BB |
Размер дисплея | 12.1” / 15.6” | 9” / 14.1” / BB |
Разрешение |
1280 x 800 (WXGA: Wide-XGA), 1366 x 768 (FWXGA: Full-WXGA) |
800 x 400 (WVGA: Wide-VGA) – TZT9, 1280 x 800 (WXGA: Wide-XGA) – TZT14 |
Тип сенсора | Multi Touch | Multi Touch |
Картография | Mapmedia mm3d | Mapmedia mm3d |
Память картографии | microSDXC (microSD/HC/XC) | SDXC (SD/HC/XC) |
Беспроводной LAN | Встроенный | Встроенный |
Встроенный GPS | Доступен | Нет |
Встроенный эхолот | Доступен (600 Вт или 1 кВт с MB-1100) | Нет |
Поддержка языков | Английский (США, Великобритания), французский, испанский, немецкий, итальянский, португальский, шведский, датский, норвежский, финский, греческий, китайский, японский | Английский (США, Великобритания), французский, испанский, немецкий, итальянский, португальский, шведский, датский, норвежский, финский, греческий, китайский, японский |
Установка |
Стандартно: заподлицо Опционально: кронштейн |
Стандартно: заподлицо Опционально: кронштейн |
Температурный режим | -15° … +55 °C |
-15° … +55 °C С беспроводным LAN: 0° … +55 °C |
Водозащита | IP56 с обеих сторон |
IP56 - спереди IP22 – сзади с соединительным разъемом |
Питание/потребление |
12-24 В пост.т. (3.0-1.5 А), 36 Вт – TZTL12F, 12-24 В пост.т. (3.6-1.8 А), 43.2 Вт – TZTL15F |
12-24 В пост.т. (3.6-1.8 А), 43.2 Вт – TZT9/BB, 12-24 В пост.т. (5.0-2.5 А), 60 Вт – TZT14 |
LAN | 1 порт (100BASE-TX) |
1 порт (100BASE-TX) – TZT9, 3 порта (100BASE-TX) – TZT14/BB |
NMEA2000 | 1 порт | 1 порт |
NMEA0183 | 1 выход (нет входов) | Нет |
USB | 1 порт USB 2.0 | 1 порт USB 2.0 |
Video Input (Composite) | 2 порта (NTSC/PAL, RCA) | 2 порта (NTSC/PAL, RCA) |
Video Output | 1 порт (HDMI, сквозной) | 1 порт (HDMI, сквозной) |
Слоты для карт памяти | 1 слот сзади microSDXC | 2 слота SDXC |
Память точек |
30000 точек, 20 символов для названия точки, 64 символа для комментария |
30000 точек, 20 символов для названия точки, 64 символа для комментария |
Память маршрутов |
200 маршрутов по 500 точек, 20 символов для названия, 64 символа для комментария |
200 маршрутов по 500 точек, 20 символов для названия, 64 символа для комментария |
Память треков | 30000 точек | 30000 точек |
ARPA | 30 целей на дисплее | 30 целей на дисплее |
АИС (AIS) | 100 целей на дисплее | 100 целей на дисплее |
ЦИВ (DSC) | 10 целей | 10 целей |
К-во сетевых дисплеев | Макс. 4 через Ethernet | Макс. 6 через Ethernet |
Сетевые сенсоры | Ограничения: не соединяется через Ethernet с FAR-2xx7/FCX-1150 | Доступно Ethernet-соединение с FAR-2xx7/FCV-1150 |
Камера |
Только аналоговое видео, IP-камера - НЕТ |
Аналоговая и цифровая камера |
Радары Furuno DRS4D-NXT и Furuno DRS6A-NXT
Твердотельные (полупроводниковые) датчики радиолокационных станций Furuno (в отличие от магнетронных – с приставкой NXT) легче, компактнее и быстрее своих ламповых аналогов. Представленные японской компанией модели не имеют как такового времени запуска, поскольку сразу после включения выходят на рабочий режим. Указанная в паспорте мощность 25 Вт полупроводникового каскада эквивалентна мощности магнетрона 4 кВт, что позволяет антенне работать на расстояниях до 36 морских миль для Furuno DRS4D-NXT и до 72 м.миль для Furuno DRS6A-NXT.
Технология импульсного сжатия сигнала позволяет с новым уровнем качества распознавать и разделять мелкие цели, а также использовать режим обнаружения птиц в целях рыбопоиска. Узкий горизонтальный луч до 2° для Furuno DRS4D-NXT и до 1.15° для Furuno DRS6A-NXT при ширине вертикального луча до 25° и 22° соответственно обеспечивает четкое изображение на дисплее, а функционал ARPA и Target Analyzer – сопровождение до ста одновременных целей.
Радарный датчик закрытого типа Furuno DRS4D-NXT выпускается с одним набором параметров, позволяя работать с частотой вращения в 24, 36 и 48 оборотов. Радарный датчик открытого типа Furuno DRS6A-NXT поставляется в трех вариантах с разной длиной полотна – 3.5, 4 и 6 футов, что в переводе в метры означает 1.07, 1.22 и 1.83 м, обеспечивая те же, что и в случае закрытого типа, скорости вращения.
В представленной ниже таблице между собой сравниваются популярные модели радарных антенн разных производителей. Пользователь может оценить преимущества той или иной антенны в зависимости от своих задач. Специалисты компании Маринэк консультируют по вопросам оснащения судов навигационным оборудованием, подберут оптимальный набор исходя из параметров судна и его поднадзорности.
Параметр | Furuno DRS4D |
Furuno DRS4D-NXT |
Simrad 4G | Raymarine Quantum |
Furuno DRS6A-NXT |
Simrad Halo |
Передатчик | Магнетронный |
Полу- проводниковый, мгновенный запуск |
Полу- проводниковый, мгновенный запуск |
Полу- проводниковый, мгновенный запуск |
Полу- проводниковый, мгновенный запуск |
Полу- проводниковый, мгновенный запуск |
Тип сигнала | Импульсный | Импульсное сжатие | Непрерывный ЧМ | Импульсное сжатие | Импульсное сжатие | Импульсное сжатие |
Выходная мощность | 4 кВт | 25 Вт | 200 мВт | 20 Вт | 25 Вт | 25 Вт |
Выходная мощность | 24” | 24” | 19” | 21” | 3.5/4/6 фут. (1.07 / 1.22 / 1.83 м) | 3/4/6 фут. (0.91 / 1.22 / 1.83 м) |
Потребляемая мощность (TX) | 48 В пост.т. через PSU/MFD (12-24 В) | 12-24 В пост.т. | 12-24 В пост.т. | 12-24 В пост.т. | 12/24 В пост.т. | 12/24 В пост.т. |
Масса | 7 кг | 7.3 кг | 7.4 кг | 5.6 кг | 20.3 / 22.3 кг | 23.65 / 25.25 кг |
Водозащита | IP26 | IP26 | IPx6 | IPx6 | IP56 | IPx6 |
Совместимость | MFD8/12/BB, TZT9/14/BB, TZTL12F/15F | MFD8/12/BB – нет, TZT9/14/BB – v5.xx и выше, TZTL12F/15F – v.3.01 и выше | NSE, NSS, NSO, NSS/NSO evo2/3 | LightHouse II/III – совместимые МФД | TZT9/14/BB v.5.01 и выше, TZTL12F/15F v.5.01 и выше | NSE, NSS, NSO, NSS/NSO evo 2/3 |
Разрешающая способность по пеленгу | 3.9° | 2-3.9° (RezBoost) | 2.6-5.2° | Нет данных | 1.15-2.3° / 0.95-1.9° / 0.7-1.4° (RezBoost) | 6 фут: 0.8-1.2°, ост – нет данных (Beam Sharpening) |
Ширина горизонтального луча | 3.9° | 3.9° | 5.2° | 4.9° | 2.3 / 1.9 / 1.4° | 2.4 / 1.8 / 1.2° |
Ширина вертикального луча | 25° | 25° | 25° | 20° | 22° | 25° |
Скорость вращения антенны | 24/36/48 об/мин | 24/36/48 об/мин | 24/36/48 об/мин | 24 об/мин | 24/36/48 об/мин | 24-48 об/мин |
Макс. дальность | 36 морских миль | 36 морских миль | 36 морских миль | 24 морские мили | 72 морские мили | 48-72 мор. мили |
Мин. дальность | 25 м | 20 м | 5 м | 6 м | 6 м | 6 м |
Разрешение | 20 м | 20 м | 5 м | Нет данных | 10 м | Нет данных |
SART, RACON | есть | 0.5-1.0 мор. миль | нет | Нет данных | 0.5-1.0 мор. миль | Нет данных |
Два диапазона | есть | ограниченно | есть | нет | ограниченно | есть |
ARPA Target Tracking | 30 целей | 100 целей: 40 доплер, 30 авто, 30 вручную | 20 целей | Нет данных | 100 целей: 40 доплер, 30 авто, 30 вручную | 10 целей, (20 целей в 2-диап. режиме) |
Target Analyzer | нет | есть | нет | нет | есть | Есть (Velocity Track) |
Российский рынок для компании Furuno является крайне важным, поэтому многие устройства производителя имеют сертификаты надзорных органов. Компания Furuno ведет постоянную работу для получения ее оборудованием сертификатов РМРС и РРР в зависимости от назначения. Специалисты компании Маринэк имеют самую актуальную информацию о возможности применения того или иного устройства в соответствии с законодательством РФ, его совместимости с другим оборудованием и других нюансов использования. Обратившись в компанию Маринэк, вы сможете выбрать и купить навигационное оборудование Furuno, получив не только подробную консультацию, но и все виды сервисов по монтажу, пусконаладке и техническому обслуживанию.
