Обзор WASSP S3 — батиметрическая карта в реальном времени

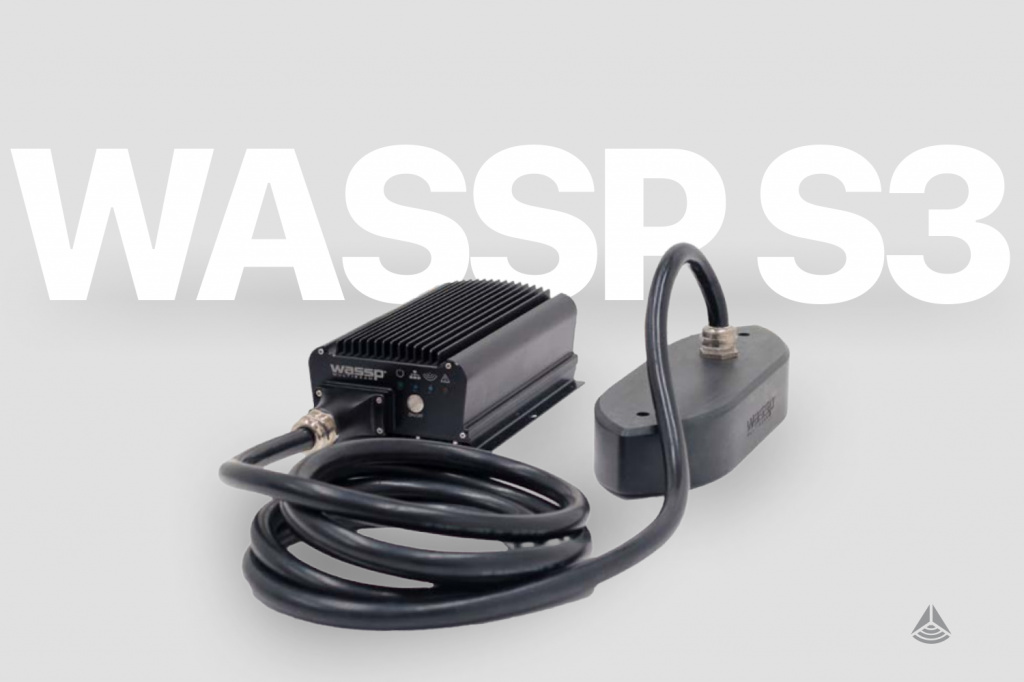

WASSP S3 — многолучевой эхолот. Он создан для гидрографических съёмок и составления карт. Изображение формируется в 120° секторе с частотой 100 импульсов в секунду, это позволяет увидеть точную картину подводного пространства в реальном времени. А широкополосный датчик в обтекаемом корпусе погружаться на глубину до 350 м.

А ещё поможет с

• Исследованием затонувших судов
• Гидрографической работой в порту
• Планированием и контролем морской инфраструктуры
• Поисково-спасательными операциями

10 преимуществ системы для гидрографических съёмок

• В прибор интегрированы решения, поэтому его удобно настраивать
• Частота передачи 100 импульсов в секунду
• Интерфейс с вашими любимыми программами
• Соответствует стандартам МГО S-44 1a и особой категории
• Возможно подключить опции «Плотность грунта», «Боковой обзор» и «3-D отображение объектов в воде»
• Быстрая настройка конфигураций
• Экспорт данных в форматах WMBF, XYZ и GSF
• Покрытие в 100 раз больше, по сравнению с однолучевым эхолотом
• Удобный интерфейс CDX
• Универсальное применение

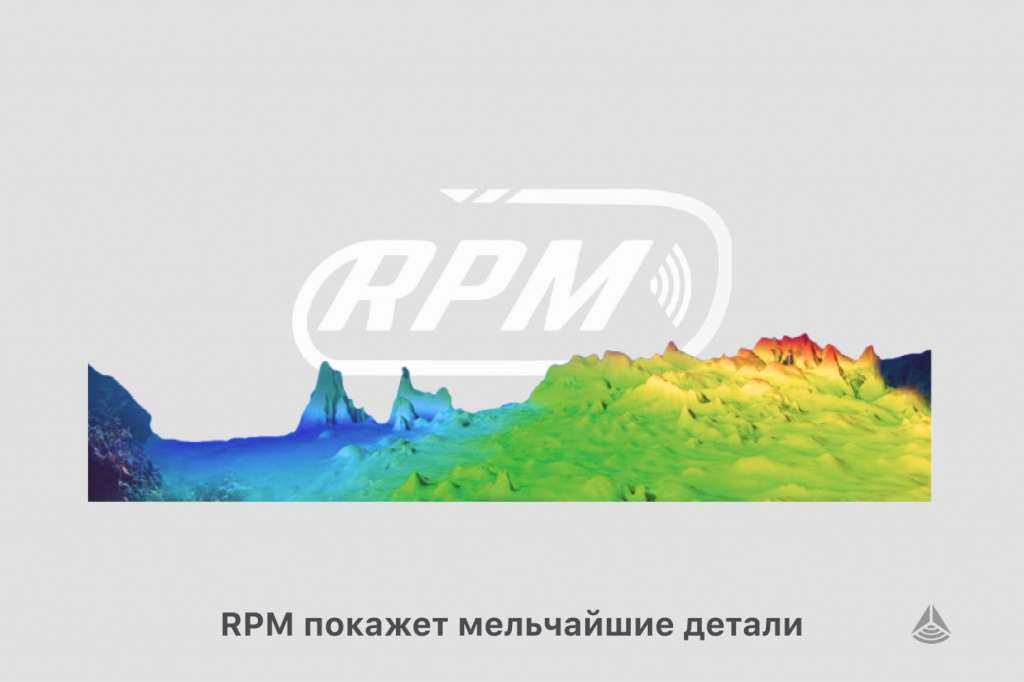

Модуль RPM

RPM — модуль обработки данных в режиме реального времени. Он оптимизирует отслеживание дна и скорость импульсов для повышения точности и детализации гидрографических съёмок. Этот модуль позволяет экспортировать данные высокого качества. Их можно применять вместе с программами интерфейса CDX WASSP или сторонних производителей.


Интеграция поддерживается с

• HYPACK
• BeamworX
• EIVA
• QINSy
• SonarWiz


Экспорт и совместимость с

• Echoview
• CT Systems Viking
• Tower
• GSF, XYZ и WMBF


Широкополосный датчик в обтекаемом корпусе

У него регулируется центральная частота и полоса пропускания CHIRP. Это позволяет сканировать сектор в 120° для получения чёткой картинки морского дня. Датчики WASSP обеспечивают высокую чёткость на большой и малой глубине. Его можно устанавливать на разные корпуса судов специальный кожух не требуется. За счёт монтируемой на болтах конструкции и устойчивой к буксировке формы он отлично подходит для навесной установки за бортом судна, позволяя использовать WASSP на скорости до 20 узлов.


Модификации

Решение S3R

При наличии данной системы вы можно достичь соответствия стандарту МГО S-44 на гидрографические съёмки в том числе особой категории
Включает:
• Приёмник ГНСС, поддерживающий технологию RTK
• Антенну с двойной поляризацией
• Функцию обработки ИНС
• Датчик SVS для повышения точности определения местоположения и параметров качки.

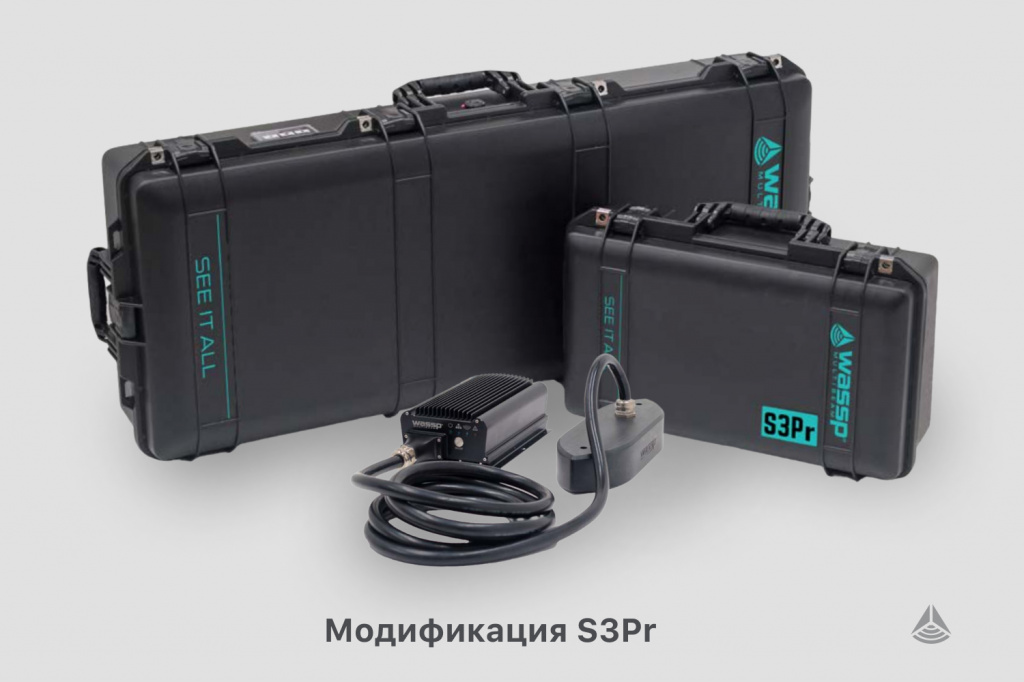

Комплект монтажных стоек S3Pr

Портативный комплект монтажных стоек можно объединить с пакетом S3r для установки оборудования на маломерных судах — всё помещается в два переносных кейса и предназначено для удобства использования при гидрографических съёмках в любом месте.

Если вам требуется помощь в подборе оборудования — обращайтесь в «Маринэк». Наши специалисты разберутся в вашей задаче и предложат решение под ваш бюджет.

Подготовил: Михаил Любарец
