Новое решение автоматизации судна Boening B⋮MACS PE

Задача: Обеспечить управление системами мониторинга и сигнализации судна на многофункциональном дисплее или картплоттере

Решение BÖNING для подключения судовых систем сигнализации к МФД

Компания Boening, один из ведущих производителей решений автоматизации для яхт, предлагает новое решение B⋮MACS PE, разработанное специально для подключения судовых сигнальных систем, систем мониторинга и управления к многофункциональным дисплеям или картплоттерам.

Решение позволяет отказаться от отдельных дисплеев систем сигнализации. Решение поддерживается МФД и картплоттерами производства Garmin, Raymarine и Furuno, приложение B⋮MACS PE запускается с помощью графического значка на дисплее. Передача информации осуществляется через специальный шлюз, который соответствующим образом готовит данные для дальнейшей автоматизации.

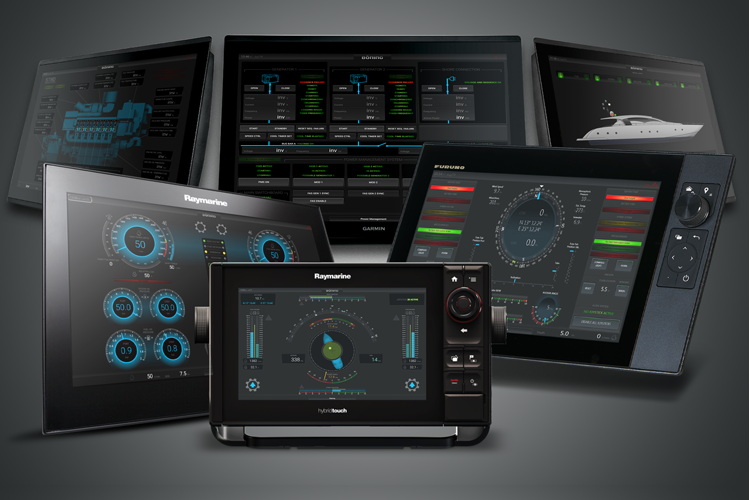

Подключение Boening к МФД Raymarine
Ключевые аспекты нового решения B⋮MACS PE:

  • Скачать брошюру Boening B⋮MACS PE Модульное решение с поддержкой всех функций систем сигнализации Boening
  • Индивидуально созданная графическая визуализация на картплоттерах Garmin, Raymarine, Furuno
  • Сетевое подключение по протоколу HTML5
  • Широкие возможности подключения внешних систем мониторинга, сигнализации и управления на борту
  • Поддержка множества современных протоколов передачи данных

Особенности интеграции Boening B⋮MACS PE

Решение Boening B⋮MACS PE позволяет считывать информацию с аналоговых / цифровых входов, входов управления релейными выходами. Центральный блок обработки данных имеет шесть интерфейсов CAN: SAE-J1939, NMEA2000; три последовательные линии: NMEA0183, Modbus RTU; сетевое соединение Modbus-TCP, используемое для считывания состояний и управления внешними системами на борту. Кроме того, решение поддерживает различные проприетарные протоколы производителей.

Система является модульной и может быть расширена дополнительными станциями передачи данных, дисплейными блоками, системами Boening. Например, дополнительные системы отображения могут быть добавлены через шину CAN и служить отдельным дисплеем контроля двигателя. Вы можете подключить систему Boening CabinCon для управления сигнальными огнями и отображения их состояния (цифровое подключение через AHD-RB6), управления системой кондиционирования воздуха, контроля состояния другого оборудования на борту непосредственно изнутри кабины оператора.

Система подключается к МФД или картплоттеру через IP-сеть. Поддерживается система Garmin «One Helm», Raymarine «LightHouse», а также современные МФД Furuno. Шлюз передачи данных преобразует все данные системы сигнализации в формат HTML5, что позволяет в удобной форме отображать их на страницах визуализации конкретного проекта.

В случае если заказчику требуются дополнительные функции или изменение конфигурации системы, а также для устранения каких-либо неполадок, специалисты Boening могут удаленно подключаться к системе и выполнять техническое обслуживания без необходимости непосредственного нахождения на судне.

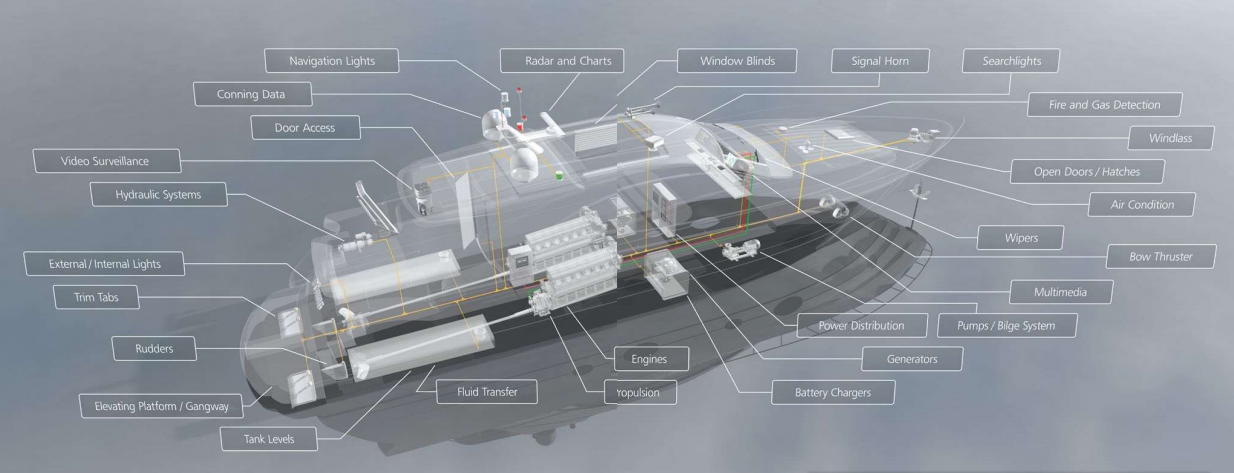

Подключение всех систем судна к MACS

Компания Маринэк реализует проекты оснащения судов решениями Boening в качестве авторизованного партнера по продажам, обслуживанию и сервисной поддержке на территории Росси и СНГ. Для того чтобы получить больше информации о возможностях нового решения Boening B⋮MACS PE, позвоните в Маринэк!
