Установка судовой земной станции на Рыболовное судно «Мурманск»

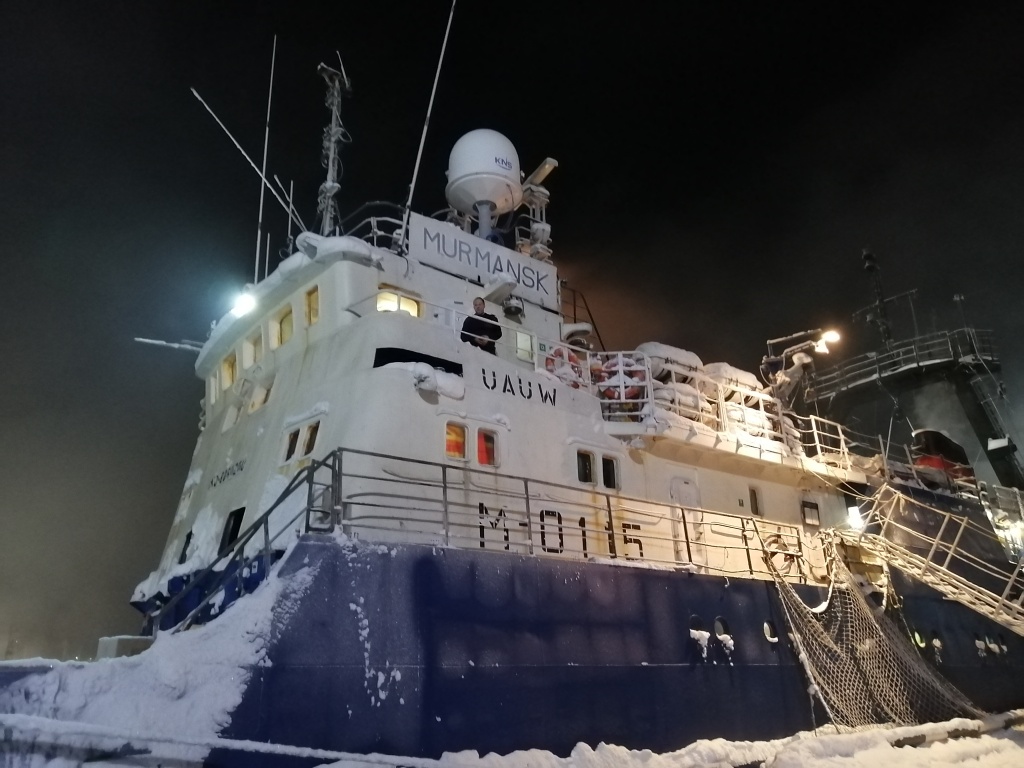

Судовая земная станция спутниковой связи с дополнительным оборудованием в проекте Маринэк

Компанией Маринэк реализован проект по установке на Рыболовное судно «Мурманск» и запуску в эксплуатацию судовой земной станции спутниковой связи (СЗССС) KNS Z10Mk2 с дополнительным оборудованием. Заказчик – СПК «РК «СЕВЕР». Работы выполнялись в Мурманском морском рыбном порту. Компания Маринэк выступала в роли подрядчика оператора спутниковой связи АО «РТКомм.РУ», который предоставил Заказчику услуги доступа в сеть Интернет и телефонную связь через спутниковый канал связи. В рамках заключенного контракта нашей компанией выполнялись работы по разработке технического проекта на установку СЗССС, включая одобрение РМРС, монтажные и пусконаладочные работы, сдачу станции на ЦУС оператора.

Состав оборудования проекта:

• СЗССС KNS Z10Mk2 (антенный блок с рефлектором 1 м и BUC мощностью 8 Вт, антенный контроллер KA-165);
• спутниковый модем Gilat SE II Access;
• маршрутизатор MikroTik RB2011il-RM;
• источник бесперебойного питания ИБПФ Т1,5кВА;
• точка доступа Wi-Fi;
• IP-телефонный аппарат.

Перед разработкой технического проекта было проведено предпроектное обследование Рыболовного судна «Мурманск», в ходе которого предварительно определены и согласованы с Заказчиком места установки антенного блока СЗССС, внутреннего оборудования и места прохождения кабельных трасс. При разработке технического проекта было уточнено место расположения антенного блока с учетом электромагнитной совместимости и оптимизации возможных теневых зон в направлении на спутник. Помимо стандартных разделов с планами размещения оборудования и кабельных трасс, структурной схемой и проч., подготовлена конструкторская документация на изготовление основания для установки антенного блока СЗССС.

Проект успешно прошел процедуру одобрения РМРС

Монтажные работы включали в себя:

• сварочные работы по монтажу основания для антенного блока СЗССС, которые проводились с соблюдением всех противопожарных требований;
• установку антенного блока СЗССС KNS Z10Mk2 на подготовленное основание;
• установку телекоммуникационного шкафа 19” высотой 12U;
• установку оборудования в телекоммуникационный шкаф: антенный контроллер, спутниковый модем, маршрутизатор, ИБП, блок розеток, выполнение внутренних коммутаций, маркировка;
• прокладку ВЧ кабелей от антенного блока до контроллера с монтажом разъемов, подключение, маркировка, герметизация ввода;
• прокладку кабелей от точки доступа Wi-Fi и IP-телефонного аппарата до маршрутизатора с монтажом разъемов, подключение, маркировка;
• прокладку кабеля от гирокомпаса до антенного контроллера, подключение, маркировка;
• прокладку кабеля электропитания и подключение в электрощите на выделенный автомат защиты, маркировка;
• выполнение заземления оборудования на корпус судна.

По окончании монтажных работ и проверки правильности выполненных подключений был произведен тестовый запуск оборудования. Индикация на оборудовании показала его нормальную работу. В рамках пусконаладочных работ выполнены настройки антенного контроллера для работы станции через спутник Ямал-402, спутникового модема по данным, предоставленным АО «РТКомм.РУ», маршрутизатора для обеспечения доступа к сети Интернет из судовой ЛВС, точки доступа Wi-Fi для обеспечения беспроводного подключения к сети, IP-телефонного аппарата для получения сервиса телефонной связи. Совместно с дежурной службой ЦУС оператора спутниковой связи измерены параметры станции спутниковой связи, и станция была принята в сеть.

Предоставляемые через спутниковый канал сервисы – доступ в сеть Интернет и телефонная связь – были протестированы и предъявлены представителю Заказчика. Кроме того, с представителем Заказчика проведено краткое обучение работе с установленным оборудованием, объяснены основные характеристики оборудования. Работы были выполнены в установленные контрактом сроки, в полном объеме и с должным качеством, о чем с Заказчиком был подписан соответствующий Акт.
