АИС-транспондер

Автоматическая идентификационная система предназначена для отображения информации о надводной обстановке посредством передачи в эфир на частоте 161,975 МГц как статической, так и динамической информации о судне и других объектах, а также приема данной информации и её индикации на судне и других объектах.

Данная система увеличивает безопасность судовождения путем информирования судоводителей и всех заинтересованных лиц об обстановке в определенном секторе. Тем самым улучшается взаимодействие портовых служб, структур, отвечающих за безопасность на акватории, служб поиска и спасения, а также непосредственно экипажей судов. Это происходит путем получения и преобразования сигнала АИС в информативную таблицу или отображения непосредственно на карте картплоттера или специального картографического программного обеспечения.

Сведения, которые передаются с помощью АИС — автоматической идентификационной системы, включают в себя: положение судна, скорость, текущее состояние, ход, курс, скорость поворота и другие динамические; наименование судна, номер IMO, номер MMSI, размеры, флаг, тип судна и другие статические. Данная информация автоматически отправляется в эфир посредством АИС-транспондера через равные определенные промежутки времени. Непосредственно система на судне состоит из следующих компонентов:

• АИС-транспондера, который является и приемником, и передатчиком одновременно,
• АФУ,
• индикатора информации.

Особенности использования транспондера AIS

Преимущества транспондера AIS

Преимущества данной системы в её реализации на частотах, отличных от частот радиолокации. То есть все недостатки при использовании радара могут быть перекрыты преимуществом использования АИС-транспондера. Это малая информативность, зона тени, большее количество времени для определения ЭДЦ и другие. В свою очередь, АИС-транспондер не позволяет отображать и идентифицировать цели, которые не несут передатчик, работающий в системе АИС. Соответственно, совместное использование данных устройств на данный момент является оптимальным элементом системы освещения надводной обстановки.

Требования законодательства РФ

На данный момент по законодательству Российской Федерации, практически все крупные и средние суда, находящиеся под надзором Российского Морского Регистра Судоходства и Российского Речного Регистра Судоходства, должны быть оснащены АИС-транспондером. Данные меры предприняты для повышения уровня безопасности на акватории и позволяют береговым службам контролировать деятельность и соблюдение законодательства судами.

Остальные плавсредства, в том числе и суда, поднадзорные ГИМС МЧС, могут использовать данную систему в ключе повышения собственной безопасности. Существует возможность приема сигналов от АИС-транспондреов и индикации их на мониторе, и/или использования этих сведений в навигационной информационной системы. А также установка полноценного АИС-транспондера для передачи информации о себе и принятии в расчет их окружающими судами и береговыми службами, что, безусловно, является более качественным повышением уровня собственной безопасности.

Состав системы АИС

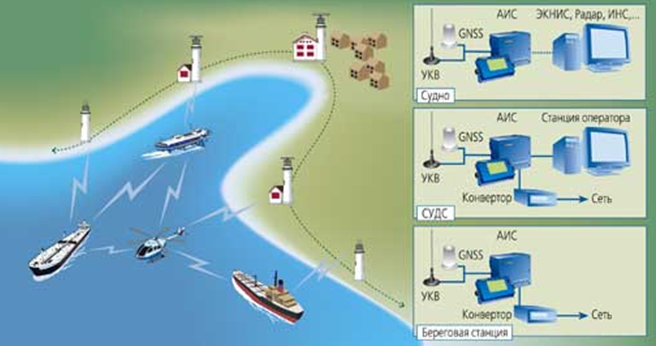

Технически система АИС представляет из себя приемопередающее устройство – АИС-транспондер, антенный кабель с двумя разъемами, УКВ антенну морского диапазона с креплением и по необходимости дисплей для индикации поступающих сведений. По сути это радиостанция (или радиомодем), ведущая прием и передачу установленных и поступающих данных в автоматическом режиме на установленных частотах с заданным интервалом времени.

Для посыла динамической информации АИС-транспондер должен быть коммутирован в навигационную информационную сеть судна или иметь возможность совершать самому расчет навигационных задач, для этого он оснащается дополнительно антенной приемника ГНСС (GPS/ГЛОНАСС/Glonass) и навигационным модулем. Как и любая другая радиостанция, работающая в этом частотном диапазоне, АИС-транспондер подвержен всем факторам, влияющим на передачу радиосигнала.

Дальность работы

Дальность работы АИС-транспондера зависит от высоты расположения приемной и передающей антенны, состояния среды распространения радиоволн, встречающихся на пути преград и т.д. Тем самым дальность действия АИС-транспондера сопоставима с расстоянием работы судовой радиостанции в диапазоне 156-163 МГц и примерно равна 15-20 морским милям, без учета внешнего воздействия факторов, отличных от обычных условий эксплуатации радиоустановки.

Базовые АИС-транспондеры могут работать на большую дальность с учетом расположения их антенн на высотах, превышающих судовые. Тем самым их расстояние приема-передачи АИС-информации достигает 40-60 морских миль, то есть передавать и принимать информацию они могут в радиусе большем, чем плавсредства. Данное преимущество позволяет вести работу за естественными преградами в виде гор, сооружений и других объектов, создающих зоны радиотени.

Принимаемая и отправляемая информация, особенности ее отображения

В большинстве случаев информация, полученная с АИС-транспондера, индицируется на монитор в виде символов и отдельных таблиц. При наложении этих сведений на карту полученная навигационная обстановка представлена более полно и информативно. В большинстве случаев находящиеся на якоре, или идущие со скоростью менее пол-узла, или пришвартованные суда индицируются квадратиком. Суда в движении, как правило, отображаются в виде стрелочек. Элементы системы навигационного обеспечения индицируются кружками. Все объекты имеют цветовую раскраску в зависимости от запрограммированных возможностей программы. Также может указываться трек судна, его курс и скорость.

АИС-транспондер может принимать и отправлять следующую информацию:
