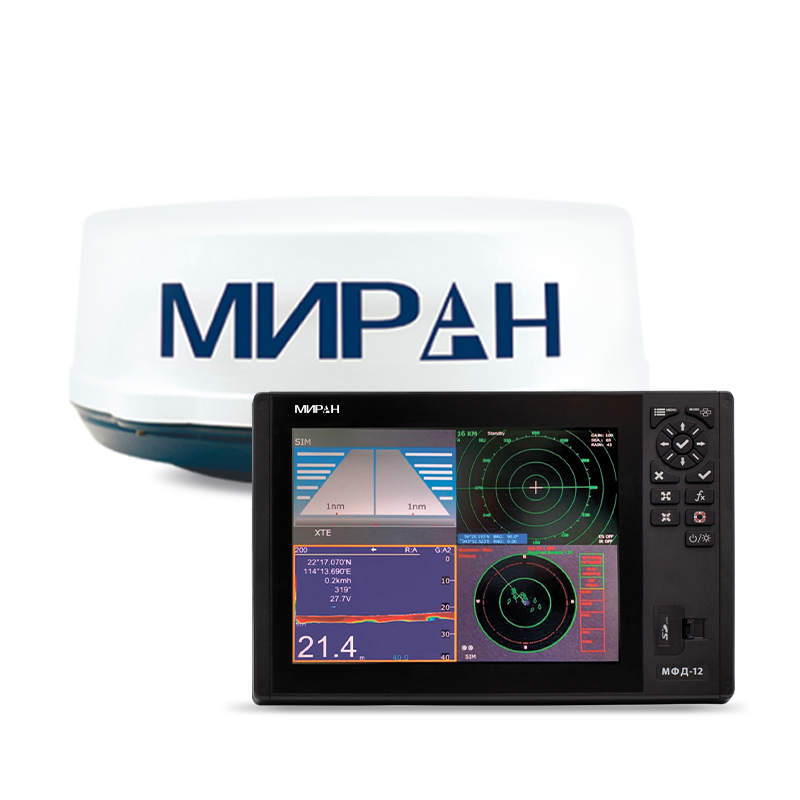

Радиолокационная станция МИРАН МФД-12-07
РЛС МФД-12-07 является навигационным оборудованием для установки на суда внутреннего плавания и суда прибрежного морского плавания. Радиолокационная станция предназначена для обнаружения, сопровождения надводных, наземных объектов, а также предотвращения столкновений. Устройство способно определять дальность и скорость объектов на речном пространстве. Имеет сертификаты Российского классификационного общества и Российского морского регистра судоходства.

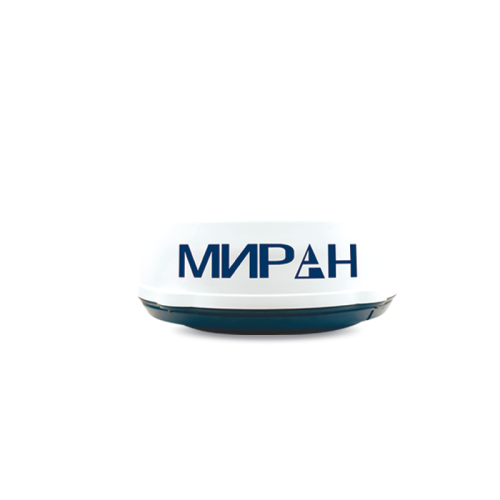

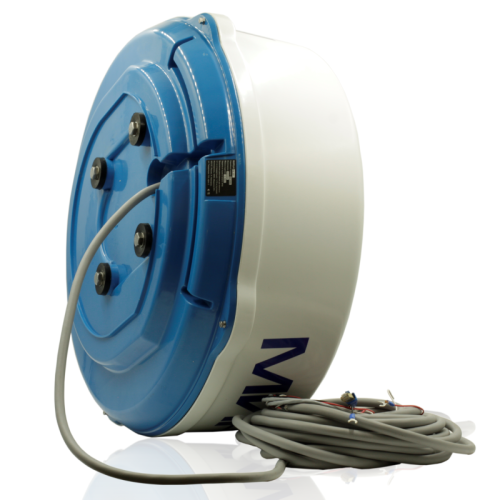

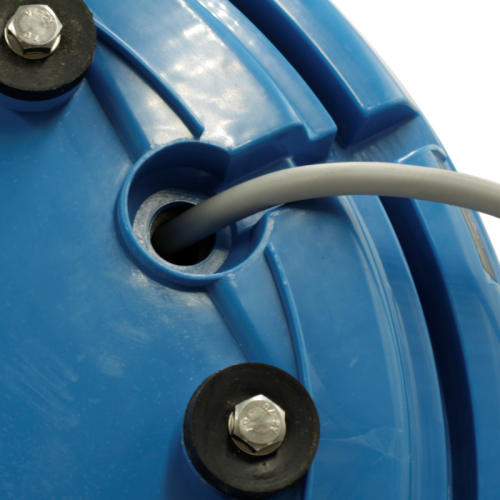

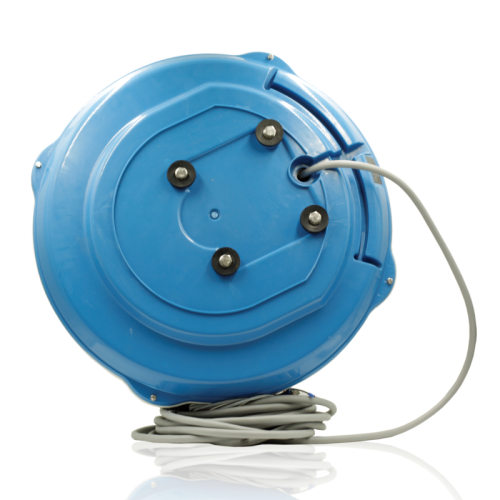

Радиолокационная станция поставляется с радарной антенной «МИРАН РА-07». Это антенна закрытого типа, работающая в диапазоне 9410 МГц ±30МГц (X-Band). Степень защиты антенны соответствует IP56. Это обеспечивает частичную защиту от попадания пыли и полную защиту от попадания внутрь оболочки динамического воздействия потоков воды. Также способна выдержать порывы ветра до 51,5 м/с. Скорость вращения антенны составляет 24 (±2) об/мин. Время полной готовности: 1 минута 30 секунд.
Антенна РА-07 позволяет получать надежную информацию о навигационной картине вокруг судна, тем самым обеспечить безопасность плавания. Это наиболее полезно в условиях плотной навигации, например в узких проливах.
Основной блок радиолокационной станции имеет дополнительные функции: картплоттер, эхолот, ГНСС приемник, АИС В. Карплоттер отображает положение судна на карте и поддерживает такие карты, как C-MAP Max, K-Chart Mapping System, Navionics+. Встроенный эхолот с поддержкой широкого ассортимента трансдьюсеров следит за рельефом дна, а также может определять его плотность и однородность. Помимо этого, возможно замерить глубину или заметить скопления рыб.

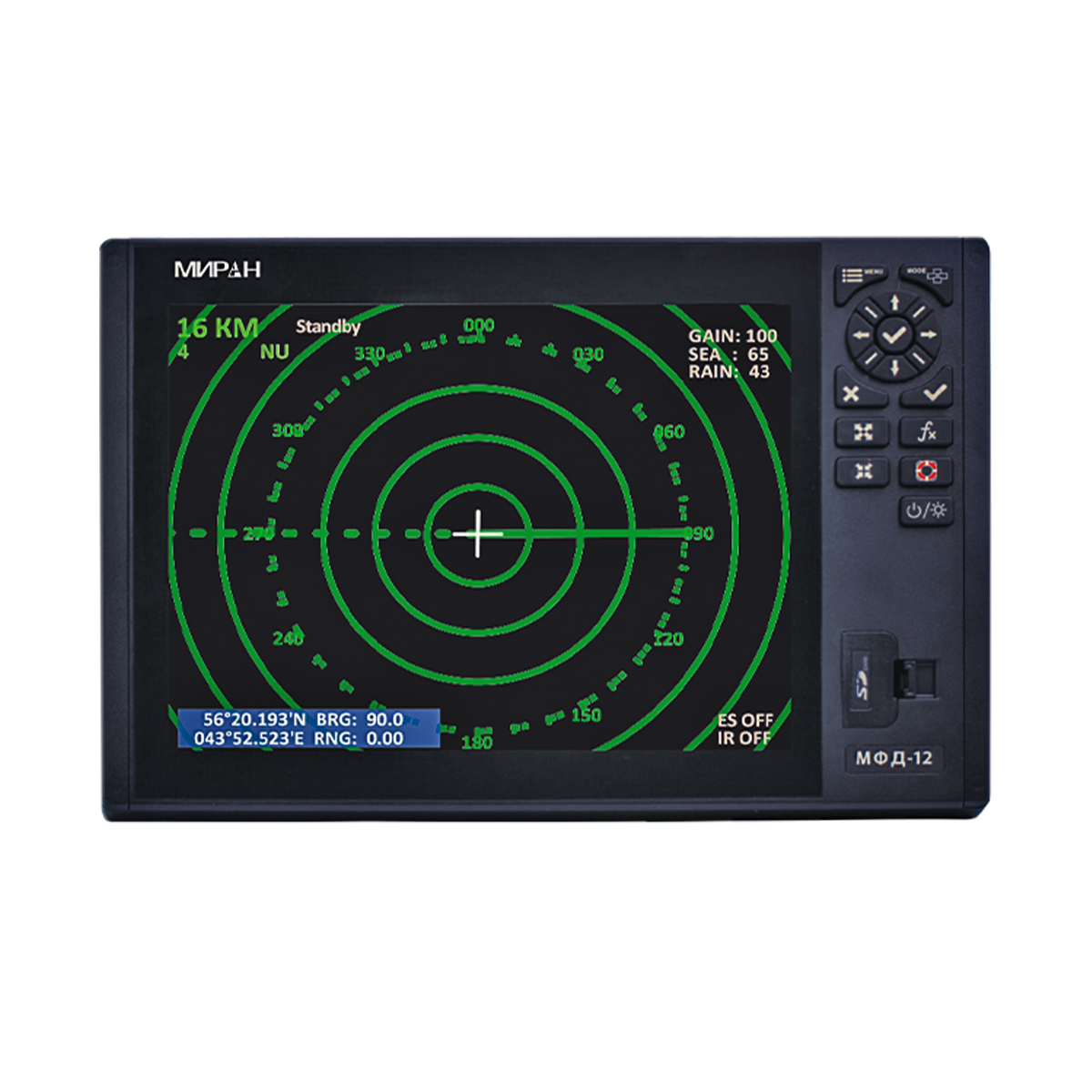

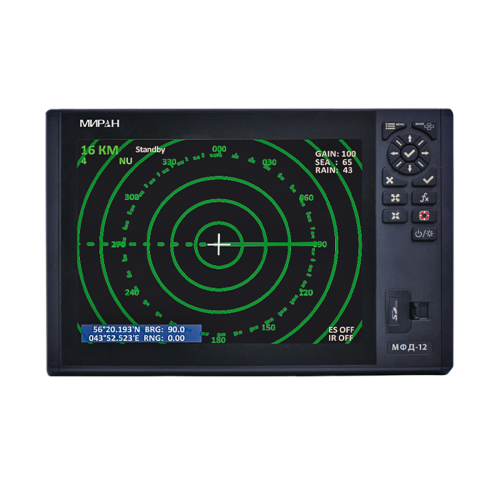

Все полученные данные отображаются на цветном ЖК-дисплее с разрешением 1024 на 768.
Радиолокационная станция способна функционировать в широком диапазоне температур от – 10°С до + 55°С. Система устанавливается на судах внутреннего (вместимостью до 1600 регистровых тонн) и прибрежного морского (до 500 регистровых тонн) плавания.
Сферы применения РЛС МФД-12-07
– Навигация. Радиолокационная станция определяет местоположение кораблей и судов, а также поможет улучшить навигацию в условиях плохой видимости или стремительного потока воды.
– Безопасность судоходства. Радиолокационная станция позволяет обнаруживать, идентифицировать другие суда, избегать столкновений, потенциально опасных ситуаций, контролировать движение судна.
– Измерение расстояния. Радиолокационная станция МИРАН МФД-12 способна отследить и рассчитать параметры местности, независимо от трудности погодных условий.
Причины купить радиолокационную станцию
– Сертификаты РКО, РМРС и Росморречфлот
– Цветной жидкокристаллический цифровой дисплей.
- Встроенный эхолот
- Встроенный картплоттер
- Широкий диапазон рабочих температур РЛС
- Подходит для судов ВВП до 1600 регистровых тонн
|
Характеристики РЛС МИРАН МФД-12
|
|
|
Габариты
|
365*89,5*267,5 мм |
|
Вес
|
Не более 4 кг |
|
Диагональ
|
12’’ (4:3) |
|
Система индикации
|
Цветной жидкокристаллический цифровой дисплей |
|
Разрешение, мм
|
1024*768 |
|
Напряжение питания, постоянный ток
|
10,5 – 30 В |
|
Потребляемая мощность
|
12 Вт |
|
Диапазон, интервал диапазона и количество колец
|
0,125 (0.0625,2), 0,25 (0.125,2), 0,5 (0.125,4), 0,75 (0.25,3), 1 (0.25,4), 1,5 (0.25,6), 2 (0.5,4), 3 (0.5,6), 4 (1,4), 6 (1,6), 8 (2,4), 12 (2,6), 16 (4,4), 24 (4,6), 36 (6,6), 48 (8,6), 64 (16,4), 72 (12,6) мили/км |
|
Разрешение по направлению
|
В пределах 1° |
|
Разрешение по дальности
|
Не хуже 30 м |
|
Точность кольца дальности
|
0,9% либо используемая дальность либо 8 м |
|
Минимальная дальность
|
25 м |
|
Метки
|
Линия курса, Шкала направлений, Кольцо дальности, VRM, Индикатор настройки EBL, Курсор, Защитная зона, Метка севера (требуется ввод данных курса) |
|
Буквенно-цифровая индикация
|
Дальность, Интервал колец дальности, Длительность импульса, Подавление помех (IR), VRM, EBL, Режим ожидания (ST-BY), Сигнализация радара, Растяжение эхосигнала (ES), Дальность до курсора, Пеленг на курсор, Эхо-след (TRAIL), Время следования, Прошедшее время следования, Навигационные данные (требуется ввод данных), курс (HDG, требуется ввод данных курса) |
|
Вибрация
|
1-12,5 Гц±1,6 мм |
|
Общая амплитуда вибрации
|
12.5-25 Гц ±0,38 мм; 25-30 Гц ±0,10 мм |
|
Средство Автоматической Радиолокационной Прокладки (САРП)
|
40 ручных целей либо 20 автоматических + 20 ручных |
|
Режимы отображения
|
По северу (NU), По путевой точке (WP), По курсу (CU), По стабилизированному курсу (HU) |
|
Диапазон рабочих температур
|
от – 10°С до + 55°С |
|
Степень защиты
|
IP44 |
|
Технические характеристики радарной антенны «МИРАН РА-07»
|
|
|
Габариты
|
⌀ 640x240 мм |
|
Вес
|
15 кг |
|
Напряжение питания
|
10,5 - 40 В постоянного тока. Встроенный источник питания |
|
Излучатель:
|
Щелевая волноводная решетка |
|
Скорость вращения
|
24 (±2) об/ мин. |
|
Ветровая нагрузка:
|
Относительная скорость ветра 100 узлов (51,5 м/с) |
|
Ширина луча:
|
Горизонтальная:4°; Вертикальная: 25° |
|
Поляризация:
|
Горизонтальная |
|
Температура окружающей среды
|
от -25°С до + 55°С |
|
Степень защиты
|
IP 56 |
|
Безопасное расстояние до компаса
|
Стандартный: 130 см, Путевой: 95 см |
|
Модуль приемопередатчика
|
|
|
Частота
|
9410 + 30 МГц |
|
Диапазон
|
«Х» |
|
Пиковая выходная мощность
|
4 кВт |
|
Частота и длина импульса
|
0,08 µс, 2100 Гц (0.125, 0.25, 0.5, 0.75, 1.5 морских миль); 0,3 µс, 1200 Гц (1,5, 2, 3 морских миль); 0.8 µс, 600 Гц (3, 4, 6, 8, 12, 16, 24, 36 морских миль) |
|
Время готовности
|
1 мин. 30 сек. |
|
Модулятор
|
Метод коммутации полевых транзисторов |
|
Настройка
|
Автоматическая и ручная |
|
Выходной каскад приемника:
|
MIC (микроволновая ИС) |
|
Дуплексер
|
Циркулятор с диодным ограничителем |
|
Ширина полосы
|
Длина импульса Тх О,3µс и О,08µс: 25 МГц; Длина импульса Тх О,8µс: 3 МГц |
|
Промежуточная частота
|
60 МГц; Полоса пропускания: 25 МГц (0,08/0,3 µs), 3 МГц (0,8 µs) |
|
Дополнительный функционал
|
|
|
Базовая карта
|
Всемирная |
|
Приливы и отливы
|
Встроенные данные о приливах по всему миру |
|
Маршруты
|
Максимум 30, до 170 путевых точек на каждом |
|
Максимальное количество целей АИС на дисплее
|
700 |
|
Частота АИС
|
156,026 МГц - 162,025 МГц |
|
Приемник ГНСС
|
50 параллельных каналов; Использует до 50 спутников для вычисления, обновления местоположения |
|
Частота обновления данных приемника ГНСС
|
0,1 сек. либо 1 сек. |
|
Точность приемника ГНСС
|
3 метра (95%) без S/A |
|
Модуль WI-FI
|
|
|
Стандарт
|
IEEE802.11 n, IEEE802.11 g, IEEE802.11 Ь |
|
Каналы
|
1-11 |
|
Частотный диапазон
|
2.4-2.48350 |
|
Мощность передачи
|
15~20 дБм |
|
Технические характеристики Датчика температуры «ДТ-1»
|
|
|
Степень защиты
|
IP68 |
|
Рабочий диапазон:
|
от -50°С до +50 ℃ |
|
Скорость беспроводной передачи
|
|
|
11 п
|
Максимум 150 Мбит/с |
|
11 g
|
Максимум 54 Мбит/с |
|
11 Ь
|
Макс 11 Мбит/с |
|
Каналы
|
1-14 |
|
Частотный диапазон
|
2.4-2.48350 |
|
Мощность передачи
|
12-15 дБм |
|
Чувствительность приемника
|
-70 дБ |
|
Технические характеристики Датчика эхолота «ТБ/ТП-50/200»
|
|
|
TX
|
50 кГц |
|
RX
|
200 кГц |
|
Измерение глубины
|
от 0,4 до 300 м; от 0,4 до 600 м |
|
Мощность
|
600 Вт |
|
Степень защиты
|
IP68 |
|
Технические характеристики роутера «МИРАН МФДР»
|
|
|
Материал
|
пластик/ бронза |
|
TX
|
50 кГц |
|
RX
|
200 кГц |
|
Измерение глубины, м:
|
от 0,4 до 500 м; от 0,4 до 1200 м |
|
Мощность
|
1000 Вт |
|
Степень защиты
|
IP68 |
|
Материал
|
бронза |
|
Технические характеристики ГНСС тип «ГНСС-10» с кабелем 10м.
|
|
|
Степень защиты
|
IP56 |
|
Рабочий диапазон
|
от -25°С до +55 ℃ |
|
Технические характеристики Датчика эхолота «ТБ-1-50/200»
|
|
|
Габариты
|
130x31,2x 100,5 мм |
|
Вес
|
1 кг |
|
Напряжение питания
|
10,5 - 32 В постоянного тока |
|
Потребляемая мощность
|
макс. 0,8 Вт |
|
Сетевой стандарт
|
|
|
Стандарт беспроводной связи
|
IEEE 802.1 lп, IEEE 802.1 lg, IEEE 802.11 Ь |
|
Проводной стандарт
|
IEEE 802.3, IEEE 802.3u |
* - Обращаем ваше внимание! Оборудование под брендом МИРАН имеют право устанавливать специалисты группы компаний «Маринэк», а также специалисты аккредитованных сервисных компаний. ГК «Маринэк» не несет ответственности за возможные неисправности оборудования под брендом МИРАН, которые могут возникнуть вследствие монтажа, пусконаладочных работ и/или других сервисных работ, производимых неаккредитованными компаниями.
Все технические специалисты «Маринэк» имеют необходимые допуски и аккредитацию для осуществления необходимых сервисных работ и гарантируют работоспособность устанавливаемого оборудования МИРАН, произведенное группой компаний «Маринэк».
* - Технические характеристики зависят от комплектации устройства.
Изготовитель оставляет за собой право вносить изменения в конструкцию, не влияющие на правила и условия эксплуатации, без отражения в документации. Актуальную техническую информацию уточняйте у менеджеров группы компаний "Маринэк" на info@seacomm.ru

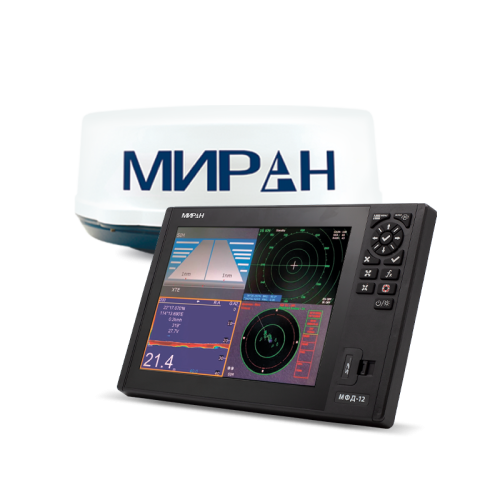

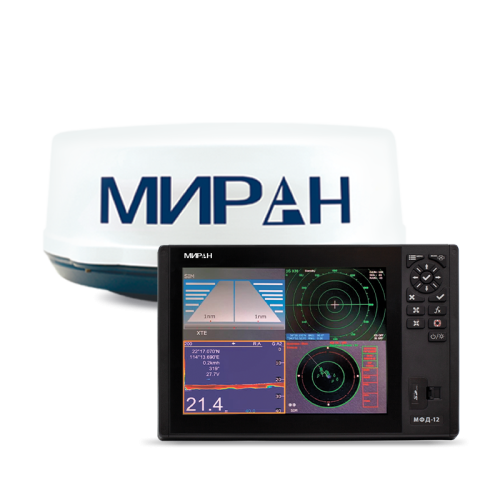

Базовая комплектация РЛС МИРАН МФД-12-07:
Основной блок:
- Многофункциональный дисплей «МИРАН МФД-12» - 1 шт.;
- Радарная антенна «РА-07» - 1 шт.
Дополнительные опции:
- Датчик эхолота, «ТБ/ТП-50/200» - 1 шт.;
- Датчик эхолота «ТБ-1-50/200» - 1 шт.;
- Датчик температуры «ДТ-1» - 1 шт.;
- Антенна ГНСС «ГНСС-10» с кабелем 10 метров - 1 шт.;
- Роутер «МИРАН МФДР» - 1 шт.
